压力阀嘴自动拉拔器(ID:1760567)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17366516892956.zip | 6.13M |
2 | console.log | 3.50K |
3 | M8螺母.SLDPRT | 91.79K |
4 | PHLK125-12手轮.1.sldprt | 210.97K |
5 | SD-12130-1.SLDPRT | 137.75K |
6 | SD-12130-2.SLDPRT | 97.37K |
7 | SD-12130-3.SLDPRT | 114.23K |
8 | SD-12130-4.SLDPRT | 130.42K |
9 | SD-12130-5.SLDPRT | 76.54K |
10 | SD-12130-6.SLDPRT | 94.86K |
11 | SY-HT-001.SLDPRT | 91.35K |
12 | YLF-LBQ-001.SLDPRT | 125.70K |
13 | YLF-LBQ-002.SLDASM | 153.30K |
14 | YLF-LBQ-002.SLDPRT | 68.30K |
15 | YLF-LBQ-003.SLDPRT | 134.81K |
16 | YLF-LBQ-005.SLDPRT | 90.78K |
17 | YLF-LBQ-006.SLDPRT | 78.01K |
18 | YLF-LBQ-007.SLDPRT | 63.00K |
19 | YLF-LBQ-008.SLDPRT | 52.90K |
20 | YLF-LBQ-009.SLDPRT | 232.94K |
21 | YLF-LBQ-010.SLDPRT | 61.84K |
22 | YLF-LBQ-011.SLDPRT | 62.35K |
23 | YLF-LBQ-012.SLDPRT | 74.71K |
24 | YLF-LBQ-013.SLDPRT | 79.73K |
25 | YLF-LBQ-014.SLDPRT | 59.94K |
26 | YLF-LBQ-015.SLDPRT | 83.23K |
27 | YLF-LBQ-016.SLDPRT | 56.23K |
28 | 压力阀.SLDPRT | 160.90K |
29 | 压力阀铜嘴拉拔器.SLDASM | 840.05K |
30 | 快速夹具SD-12130.SLDASM | 166.73K |
31 | 铜嘴.SLDPRT | 101.17K |
32 | ACQ63-FA-Screw.sldprt | 69.76K |
33 | ACQ63x30SFA0.sldasm | 195.37K |
34 | ACQS-63x3030_b.sldprt | 277.56K |
35 | ACQS-63x30_30r.sldprt | 72.17K |
36 | F-ACQ63FA.sldprt | 101.71K |
37 | TR32-1010_b.sldprt | 263.20K |
38 | TR32-10_fr.sldprt | 137.36K |
39 | TR32X10S0.sldasm | 147.93K |

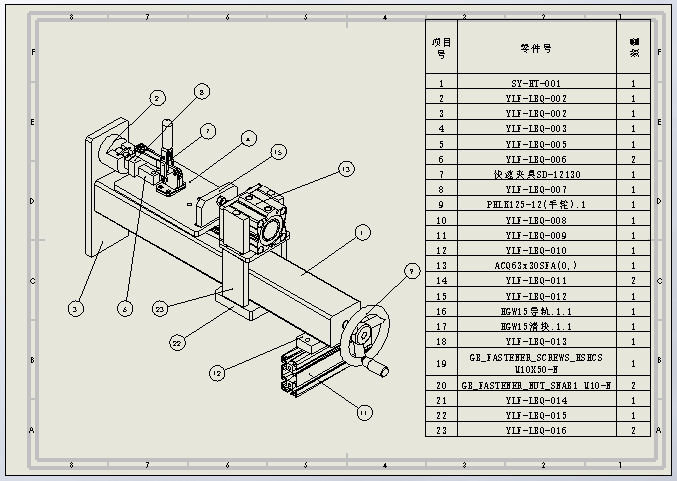

40 | 压力阀铜嘴拉拔器.SLDDRW | 230.38K |
41 | 工装零件明细表.xlsx | 14.45K |
42 | HGW15导轨.1.1.SLDPRT | 308.76K |
43 | HGW15滑块.1.1.sldasm | 246.59K |
44 | ____1-411002.PRT.1.1.1.2.1.1.sldprt | 123.88K |
45 | ____2-415723.PRT.1.1.1.2.1.1.sldprt | 103.89K |
46 | ____3-416083.PRT.1.1.1.2.1.1.sldprt | 157.74K |
47 | ____4-416088.PRT.1.1.1.2.1.1.sldprt | 98.99K |
48 | ____5-415868.PRT.1.1.1.2.1.1.sldprt | 149.73K |
49 | 压力阀嘴自动拉拔器.docx | 11.38K |
此图纸下载需要193金币
立即下载
发布者
淡笑看过尘世
创作: 2422
粉丝: 32
加入时间:2022-03-31

模型信息
图纸格式:sldprt,sldasm,slddrw
文件大小:6.28M
所需金币:193
上传时间:2025-01-12 11:14:55
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2020
标签
压力阀
阀嘴
自动拉拔器
图纸简介

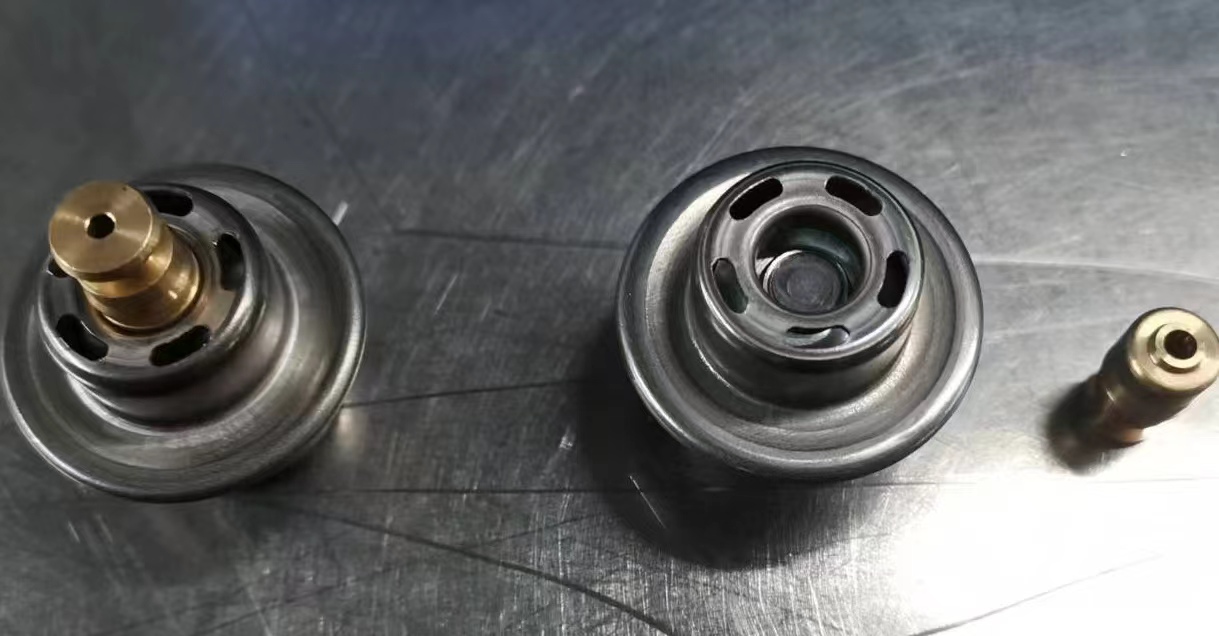

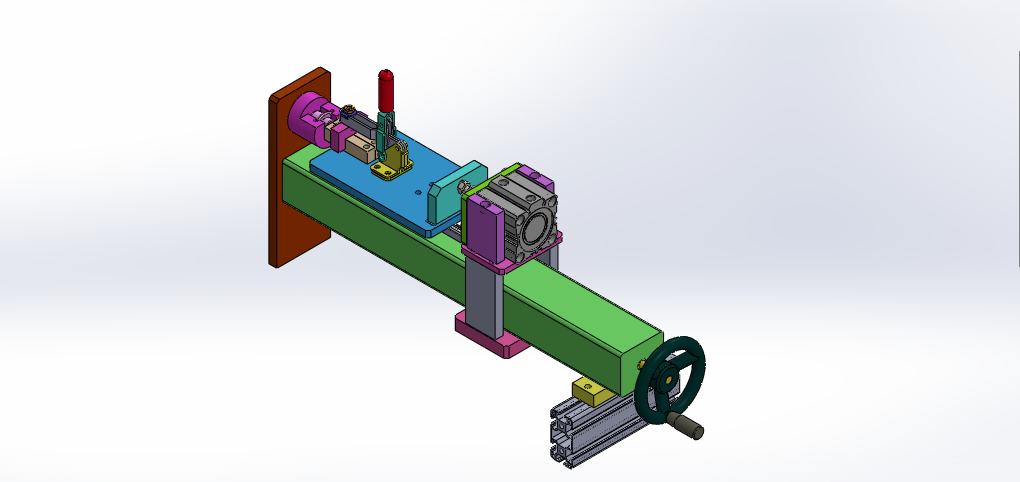

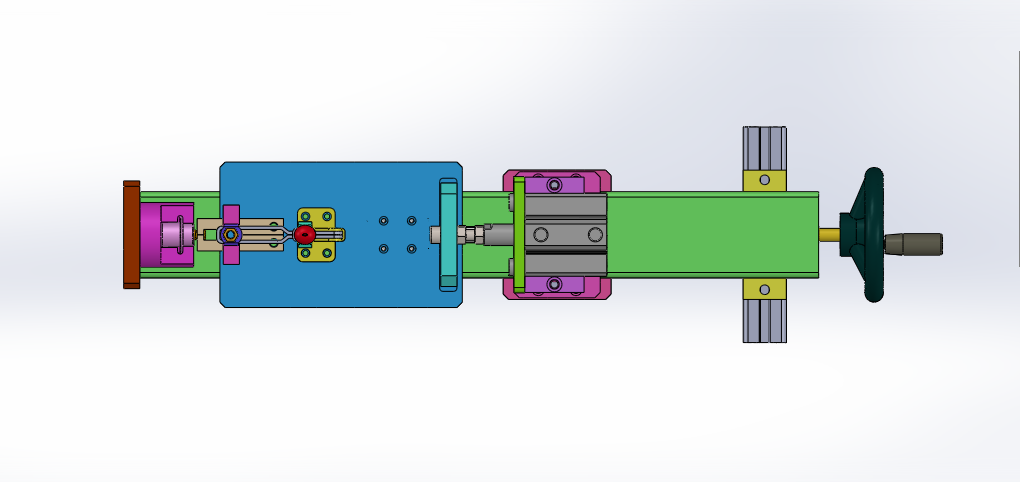

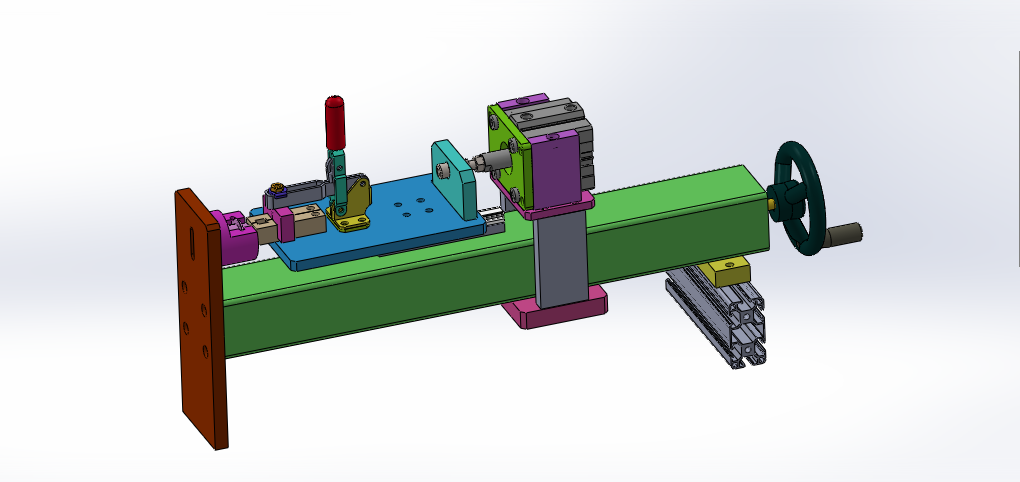

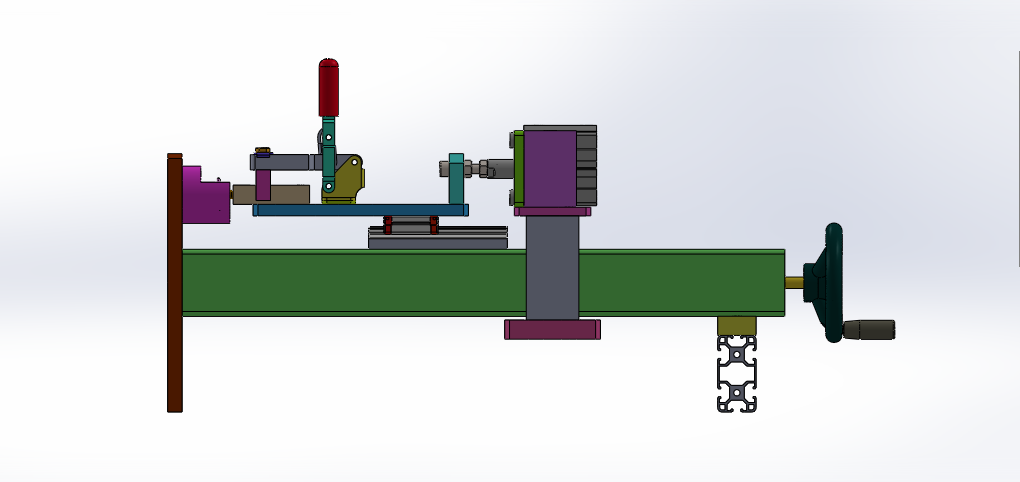

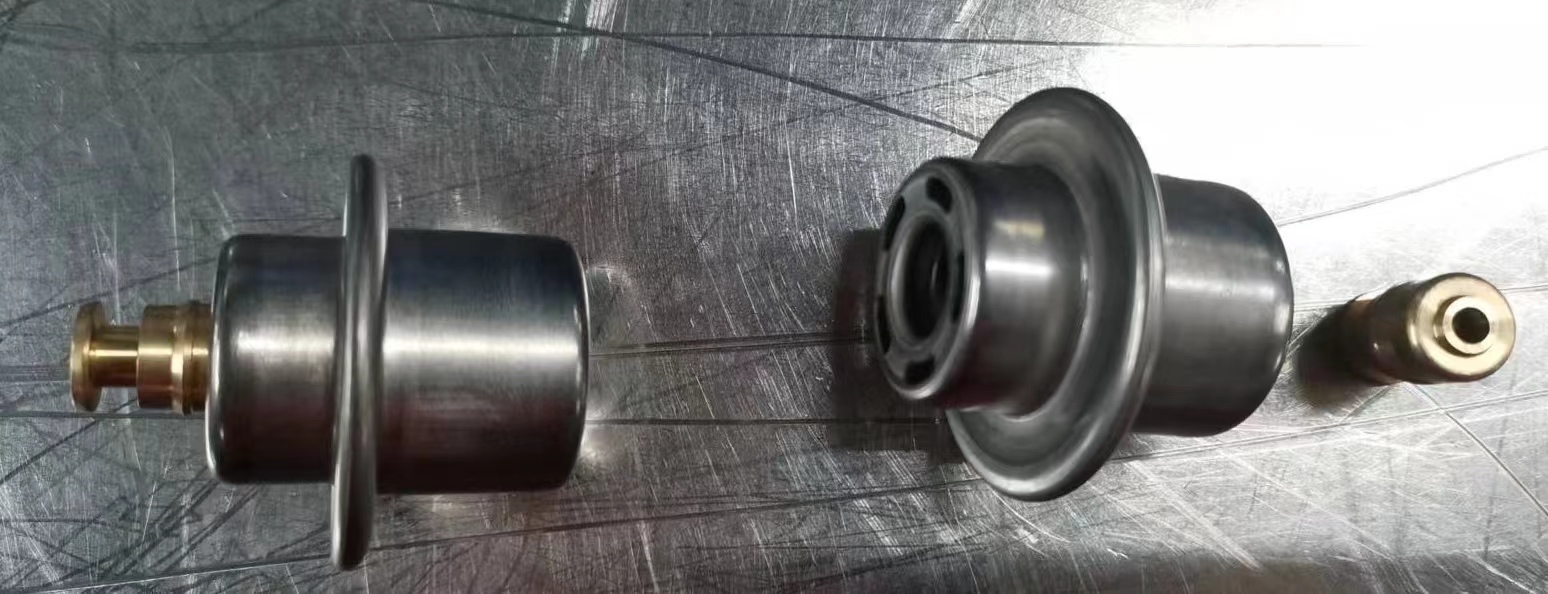

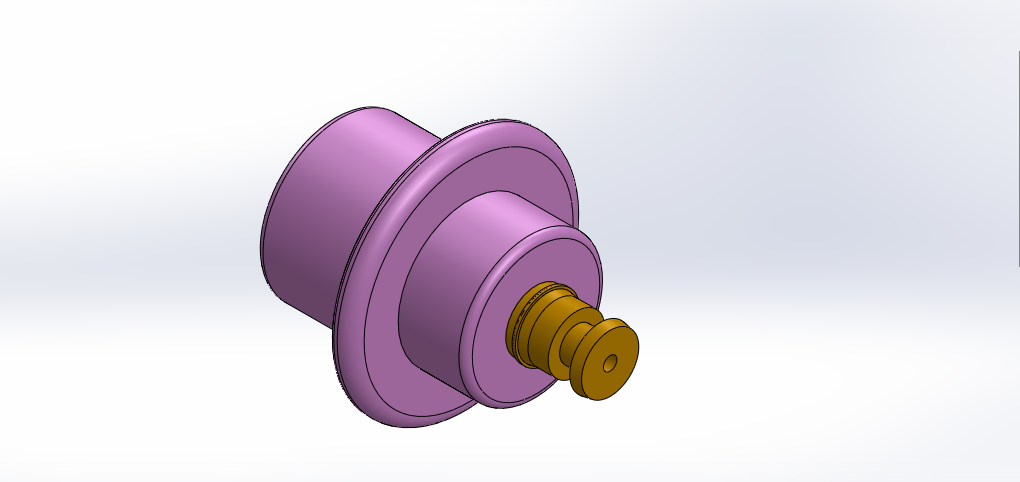

压力阀嘴自动拉拔器 设计思路:用于拆除不良品压力阀嘴,把压力阀放在定位模具里,以压力阀外壳法兰边作为受力固定面,阀嘴伸出一部分,安装扣拉夹具,夹具连接气缸和手轮丝杆传动模组,可以采用自动和手动两种模式拉出阀嘴。 压力阀嘴拉拔器结构介绍:机身底座支架、压力阀定位工装、阀嘴扣拉夹具、气动传动模组、手轮丝杆模组和电气配件构成。 工作原理:人工把不良品压力阀放入到设备定位工装上,确认产品放置无误后,手动操作扣拉夹具,扣紧阀嘴,操作手动换向阀,气动开始拉回动作,拉出阀嘴;或者人工也可以手动操作手轮,也可以实现拉出阀嘴。 图纸为solidworks 2020版本设计,装配图完整,零件齐全。一款压力阀嘴自动
