泵芯铝壳压装机（ID:1760569）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17366516978524.zip | 17.13M |
| 2 | 003.SLDPRT | 96.98K |
| 3 | 010.SLDPRT | 48.70K |
| 4 | 018.SLDPRT | 82.32K |
| 5 | 1.sldprt | 58.22K |
| 6 | 2.sldprt | 17.57K |
| 7 | 3.sldprt | 19.15K |
| 8 | CDY-001.SLDPRT | 96.87K |
| 9 | CDY-002.SLDPRT | 2.69M |
| 10 | CDY-003.sldasm | 167.19K |
| 11 | CDY-004.SLDPRT | 32.53K |
| 12 | CDY-005.SLDPRT | 107.40K |
| 13 | CDY-006.SLDPRT | 84.47K |
| 14 | CDY-007.SLDPRT | 67.01K |
| 15 | CDY-008.sldasm | 252.31K |
| 16 | CDY-009.SLDPRT | 114.18K |
| 17 | CDY-010.SLDPRT | 97.67K |
| 18 | CDY-012.SLDPRT | 127.75K |
| 19 | CDY-013.SLDPRT | 77.74K |
| 20 | CDY-014.SLDPRT | 5.25M |
| 21 | CDY-015.SLDPRT | 119.51K |
| 22 | CDY-016.SLDPRT | 79.75K |
| 23 | CDY-017.SLDPRT | 69.07K |
| 24 | CDY-018.SLDPRT | 95.79K |
| 25 | CDY-019.SLDPRT | 98.49K |
| 26 | CDY-020.SLDPRT | 59.18K |
| 27 | CDY-021.SLDPRT | 94.20K |
| 28 | CDY-022.SLDPRT | 182.64K |
| 29 | CDY-023.SLDPRT | 91.41K |
| 30 | CDY-024.SLDPRT | 73.99K |
| 31 | CDY-025.SLDPRT | 79.34K |
| 32 | CDY-026.SLDPRT | 67.45K |
| 33 | CDY-027.SLDPRT | 68.50K |
| 34 | CDY-028.SLDPRT | 44.79K |
| 35 | CDY-029.SLDPRT | 45.08K |
| 36 | CDY-030.SLDPRT | 64.28K |
| 37 | CDY-031.SLDPRT | 63.10K |
| 38 | CDY-032.SLDPRT | 65.92K |
| 39 | CDY-033.SLDPRT | 64.85K |
| 40 | F-M6X100F.sldprt | 182.62K |
| 41 | LMK25UU直线轴承.SLDPRT | 119.97K |
| 42 | Rollingbearings61908GB276-94.SLDPRT | 575.74K |
| 43 | Rollingbearings61908GB276-94.x_t | 283.15K |
| 44 | 泵芯铝壳压装机.SLDASM | 2.76M |
| 45 | 4.sldprt | 20.30K |
| 46 | CDM2KB40-200Z-1.sldprt | 36.22K |
| 47 | CDM2KB40-200Z-2.sldprt | 63.00K |
| 48 | CDM2KB40-200Z-3.sldprt | 30.02K |
| 49 | CDM2KB40-200Z_0_0_0_.SLDASM | 74.05K |
| 50 | CDM2KB40-200Z_0_0_0_.stp | 380.89K |
| 51 | 1.sldprt | 44.12K |
| 52 | 2.sldprt | 26.83K |
| 53 | CDQ2B16-15DZ_0_0_0_.SLDASM | 103.06K |
| 54 | CDQ2B16-15DZ_0_0_0_.stp | 330.15K |
| 55 | F-M4X070F.sldprt | 187.33K |
| 56 | CDRQ2BW20-90-1.sldprt | 96.81K |
| 57 | CDRQ2BW20-90-2.sldprt | 30.86K |
| 58 | CDRQ2BW20-90_0_.SLDASM | 121.28K |
| 59 | CDRQ2BW20-90_0_.stp | 902.53K |
| 60 | JAF100-24-300-1.sldprt | 35.46K |
| 61 | JAF100-24-300-2.sldprt | 62.12K |
| 62 | JAF100-24-300_0_.SLDASM | 70.16K |
| 63 | JAF100-24-300_0_.stp | 174.71K |
| 64 | MDBB100-175-1.sldprt | 67.43K |
| 65 | MDBB100-175-2.sldprt | 27.34K |
| 66 | MDBB100-175-3.sldprt | 29.67K |
| 67 | MDBB100-175_0_0_0_.SLDASM | 149.28K |
| 68 | MDBB100-175_0_0_0_.stp | 803.53K |
| 69 | hexheadbolts-fullthreadgradecgb1.SLDPRT | 88.99K |
| 70 | hexnuts1-finepitch-gradesabgb1.SLDPRT | 87.30K |
| 71 | hexnutsstyle1-gradesabgb1.SLDPRT | 80.46K |
| 72 | hexthinnutsgradesabgb1.SLDPRT | 81.18K |
| 73 | SHB-KK-005-1.1.SLDPRT | 121.16K |
| 74 | SHB-KK-005-2.1.SLDPRT | 193.31K |
| 75 | SHB-KK-005-3.1.SLDPRT | 117.50K |
| 76 | SHB-KK-005-4.1.SLDPRT | 160.56K |
| 77 | SHB-KK-005-5.1.SLDPRT | 103.61K |
| 78 | SHB-KK-005-6.1.SLDPRT | 107.44K |
| 79 | SHB-KK-005.1.SLDASM | 322.68K |
| 80 | 泵芯铝壳压装机.docx | 12.68K |
此图纸下载需要455金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 34
加入时间：2022-03-31
模型信息
图纸ID：1760569
图纸格式：sldprt,sldasm,x_t,stp
文件大小：17.54M
所需金币：455
上传时间：2025-01-12 11:15:16
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
泵芯
铝壳
压装机
图纸简介

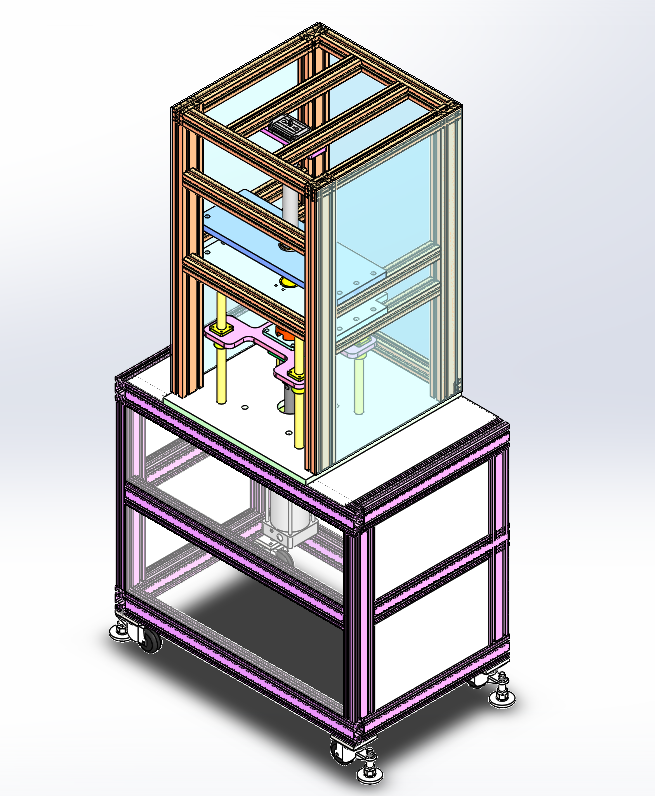

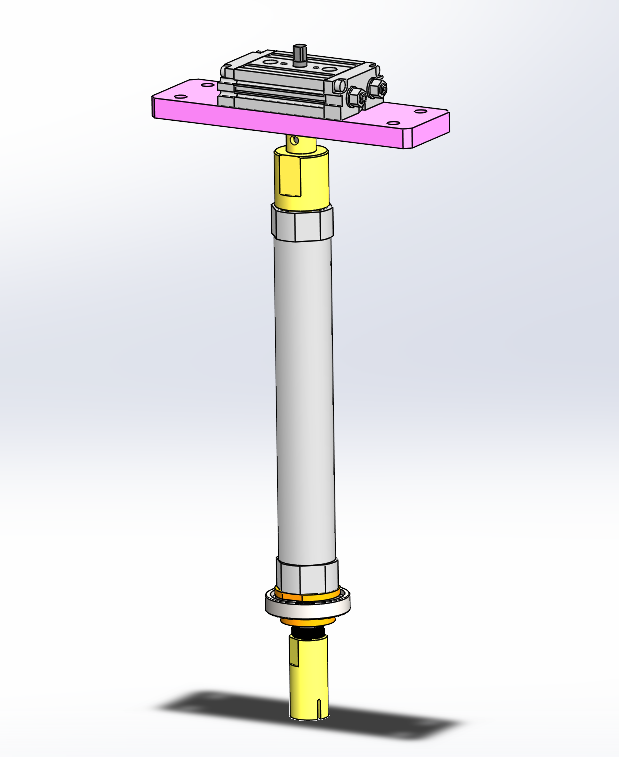

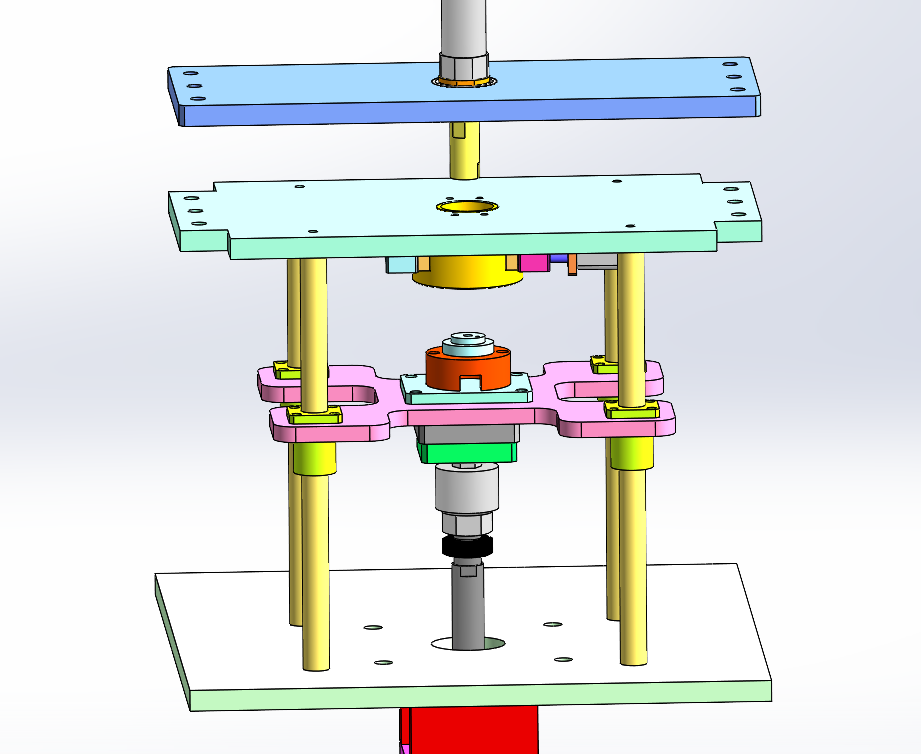

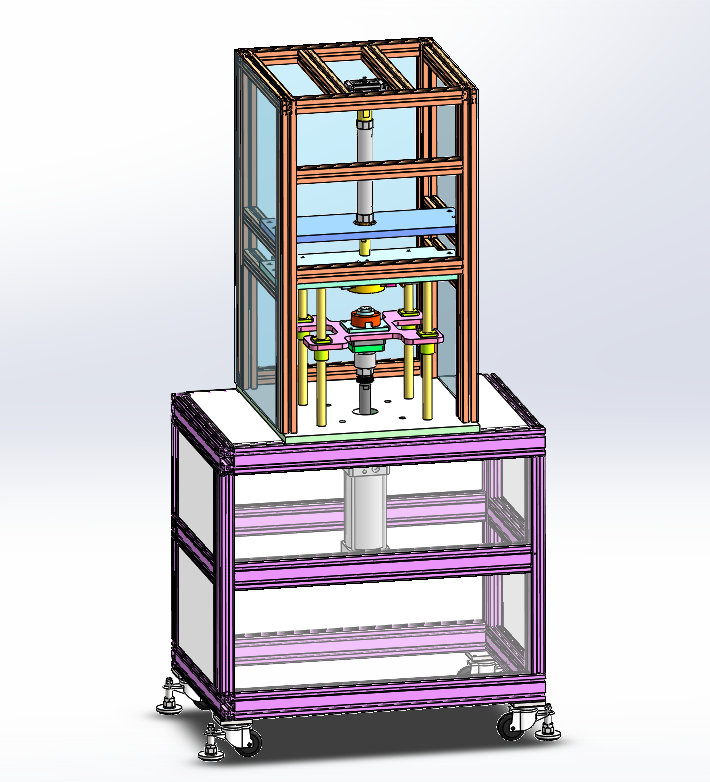

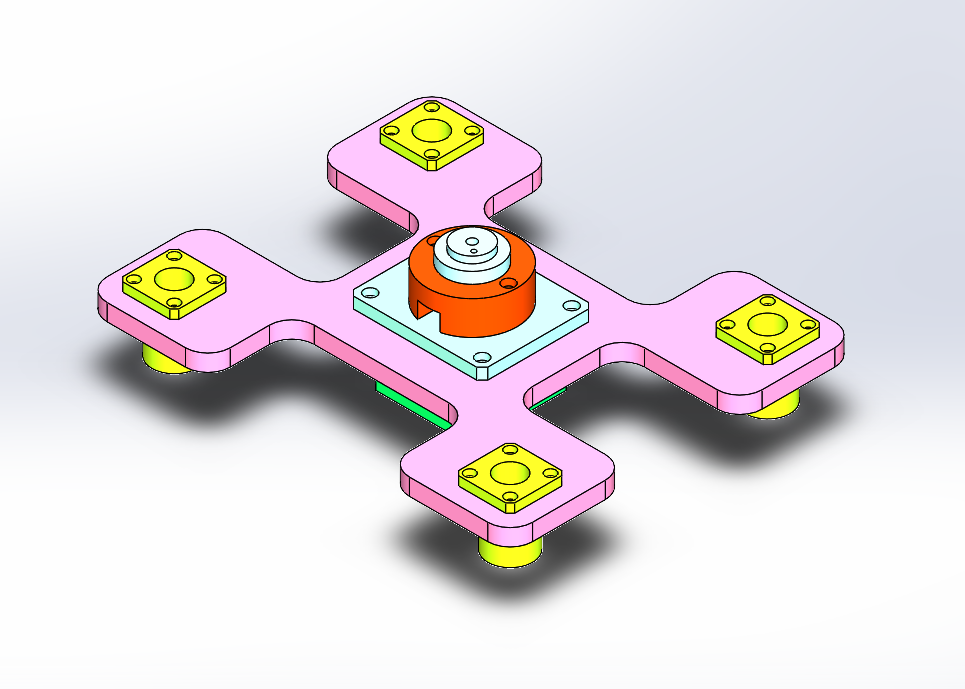

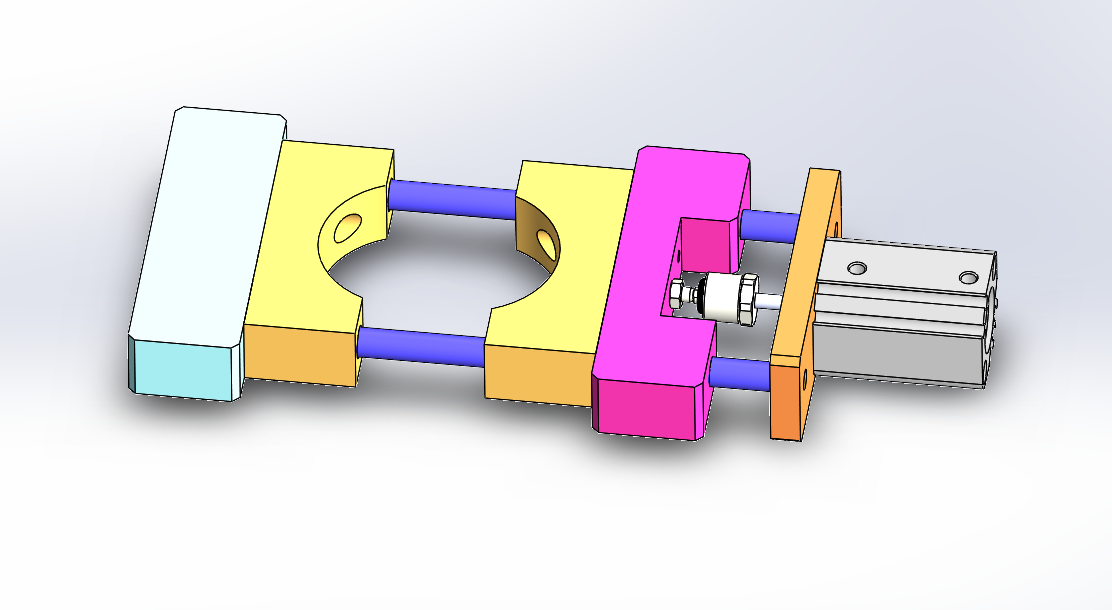

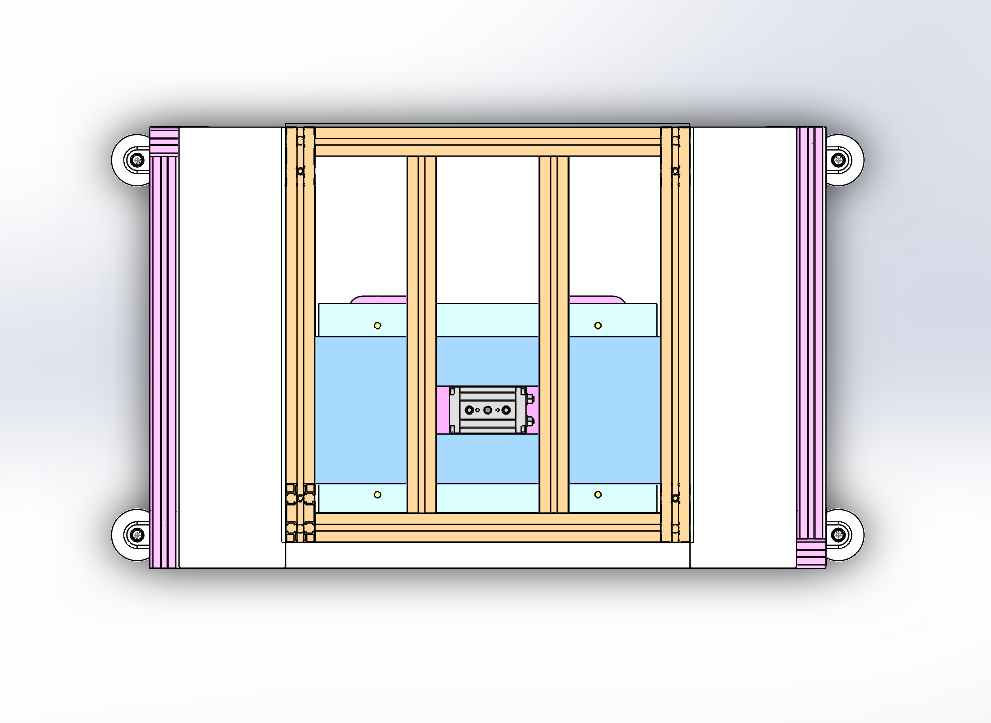

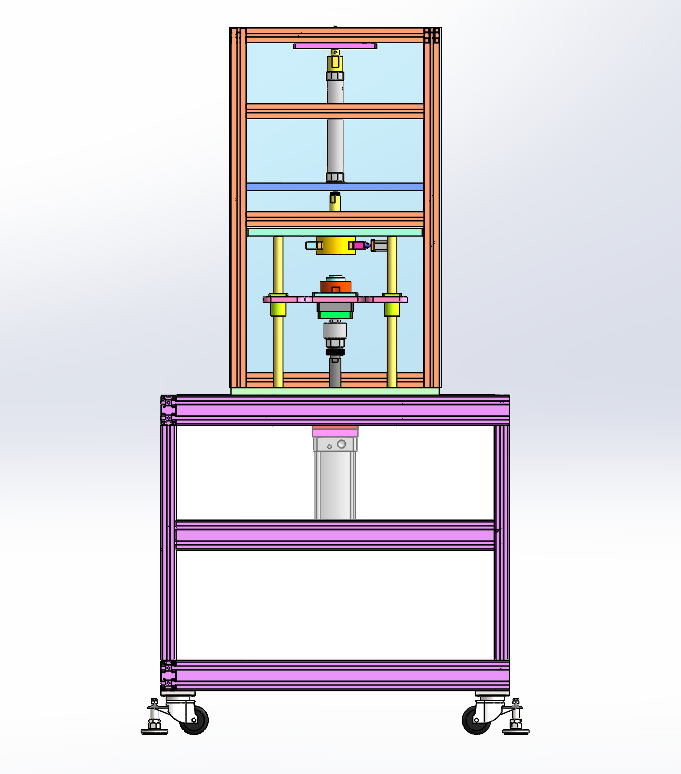

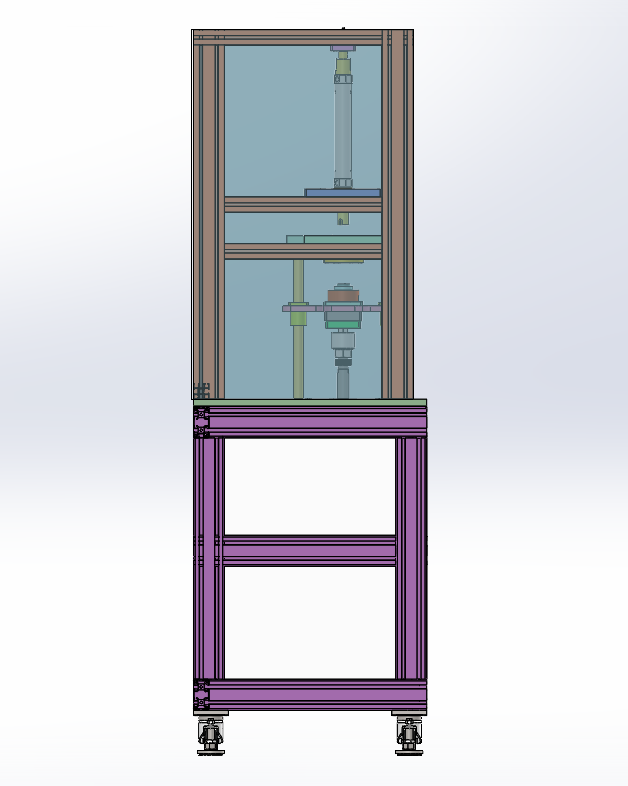

汽车燃油泵泵芯铝壳压装机 设计思路：用于压装燃油泵泵芯铝壳，并且旋转实现固定锁紧泵芯组件。铝壳用于固定泵芯里面的磁瓦片，设备上方是夹具组件，用于夹紧铝壳；夹具组件上方是旋转机构，用于旋转锁定泵芯组件；下方是压装组件，用于固定泵芯组件。 汽车燃油泵泵芯铝壳压装机结构介绍：铝型材机架及防护罩部分、压装组件、铝壳固定夹具、泵芯旋转锁定机构和电气配件构成。 1、铝型材架子：由40*40铝型材组装而成； 2、压装组件：由固定底座、导柱直线轴承和气缸组成； 3、铝壳固定夹具；由铝壳定位座、夹板和气缸组成； 4、泵芯旋转锁定机构：由旋转压头、气缸和旋转气缸组成。 工作原理：人工把铝壳固定在上方的固定夹具上，
