碳刷架点焊机（ID:1760580）

机械设备 / 非标机械 / 碳刷架点焊机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17366519619886.zip	25.89M
2	E-CXA01-60-NJ.SLDASM	239.96K
3	E-XAD07-A94-G.SLDPRT	100.39K
4	fbd6c2906afdb7f131983edba74c812.jpg	686.52K
5	LMxxUULMxxLUU直线轴承.SLDPRT	140.17K
6	PARTserver22024061310511331731808bed4083d.zip	8.31K
7	Rollingbearings619-3GB276-94.STEP	332.77K
8	TS-DHJ-001.SLDPRT	88.37K
9	TS-DHJ-002.SLDPRT	163.25K
10	TS-DHJ-003.SLDPRT	108.87K
11	TS-DHJ-004.SLDPRT	125.46K
12	TS-DHJ-005.SLDPRT	94.90K
13	TS-DHJ-006.SLDPRT	73.83K
14	TS-DHJ-007.SLDPRT	129.38K
15	TS-DHJ-008.SLDPRT	46.10K
16	TS-DHJ-009.SLDPRT	70.25K
17	TS-DHJ-010.SLDPRT	66.49K
18	TS-DHJ-011.SLDPRT	79.88K
19	TS-DHJ-012.SLDPRT	680.59K
20	TS-DHJ-013.SLDPRT	52.54K
21	TS-DHJ-014.SLDPRT	153.16K
22	TS-DHJ-015.SLDPRT	51.89K
23	TS-DHJ-016.SLDPRT	45.27K
24	TS-DHJ-017.SLDPRT	60.11K
25	TS-DHJ-018.SLDPRT	118.79K
26	TS-DHJ-019.SLDPRT	65.58K
27	TS-DHJ-020.SLDPRT	107.58K
28	TS-DHJ-021.SLDPRT	120.41K
29	TS-DHJ-022.SLDPRT	49.37K
30	TS-DHJ-023.SLDPRT	222.36K
31	TS-DHJ-024.SLDPRT	81.65K
32	TS-DHJ-025.SLDPRT	85.22K
33	TS-DHJ-026.SLDPRT	1.43M
34	TS-DHJ-027.SLDPRT	86.84K
35	TS-DHJ-028.SLDPRT	4.29M
36	TS-DHJ-029.SLDASM	217.51K
37	TS-DHJ-030.SLDPRT	835.58K
38	TS-DHJ-031.SLDPRT	208.76K
39	TS-DHJ-032.SLDPRT	442.88K
40	TS-DHJ-033.SLDPRT	50.03K
41	TS-DHJ-034.SLDPRT	60.16K
42	TS-DHJ-035.SLDPRT	80.39K
43	TS-DHJ-036.SLDPRT	88.59K
44	TS-DHJ-037.SLDPRT	87.92K
45	TS-DHJ-038.SLDPRT	69.69K
46	TS-DHJ-039.SLDPRT	172.91K
47	TS-DHJ-040.SLDPRT	293.66K
48	TS-DHJ-041.SLDPRT	264.68K
49	TS-DHJ-042.SLDPRT	66.18K
50	TS-DHJ-043.SLDPRT	61.97K
51	TS-DHJ-044.SLDPRT	67.36K
52	TS-DHJ-045.SLDPRT	63.12K
53	TS-DHJ-046.SLDASM	207.69K
54	TS-DHJ-047.SLDPRT	190.94K
55	TS-DHJ-048.SLDPRT	197.44K
56	XAT01fp.1.SLDPRT	156.62K
57	_E-CXA01-60-NJ_001.SLDPRT	23.13K
58	_E-CXA01-60-NJ_002.SLDPRT	43.58K
59	_E-CXA01-60-NJ_003.SLDPRT	69.72K
60	_E-CXA01-60-NJ_004.SLDPRT	26.73K
61	碳刷架点焊工装.SLDASM	1.58M
62	碳刷架点焊工装.SLDDRW	313.31K
63	碳刷架点焊机.SLDASM	7.03M
64	200M2F.sldprt	211.72K
65	4V210-06By.sldprt	218.73K
66	4V21006A.sldasm	121.09K
67	电磁阀组.SLDASM	162.49K
68	AFR20001.sldasm	239.43K
69	AFR2000By.sldprt	112.46K
70	AFR2000Fl.sldprt	106.54K
71	AFR2000Nut.sldprt	119.13K
72	AFR2000Sw.sldprt	171.66K
73	GS-40GaUGE.sldprt	101.21K
74	E-CXA01-60-NJ.stp	381.90K
75	HLQ12X50-S-AS-0-rod.sldprt	337.50K
76	HLQ12X50-S-AS-body.sldprt	310.26K
77	HLQ12X50-S-AS0-dummy.sldprt	30.33K
78	HLQ12X50SAS0.sldasm	257.41K
79	readme-and-terms-of-use-3d-cad-models.txt	1.90K
80	RV2R24-160.sldasm	121.77K
81	RV2R24-160.swb	50.72K
82	RV2R24-160_r.sldprt	107.09K
83	SVR24_b.sldprt	221.67K
84	SDA-32-M10x1_2520-A_Nut.sldprt	120.44K
85	SDAJ-32-M10x1_25SDAJ_NUT.sldprt	93.06K
86	SDAJ32x30-20S0x0.sldasm	229.19K
87	SDAJS-32x302030_r.sldprt	111.85K
88	SDAJS-32x30_30b.sldprt	305.16K
89	碳刷架点焊机.docx	10.27K

此图纸下载需要218金币

立即下载

发布者

淡笑看过尘世

创作: 2431

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldasm,sldprt,step,slddrw,stp

文件大小：26.51M

所需金币：218

上传时间：2025-01-12 11:19:36

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

碳刷架

点焊机

图纸简介

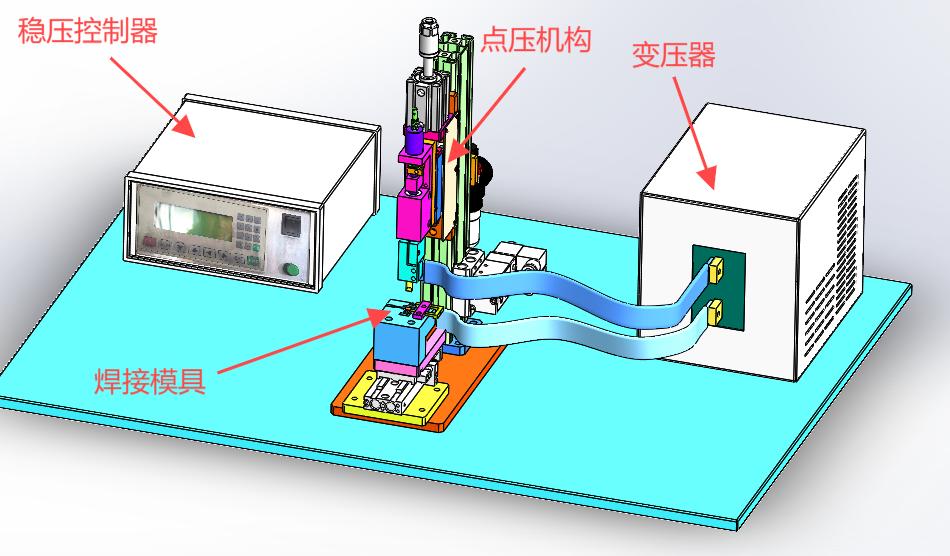

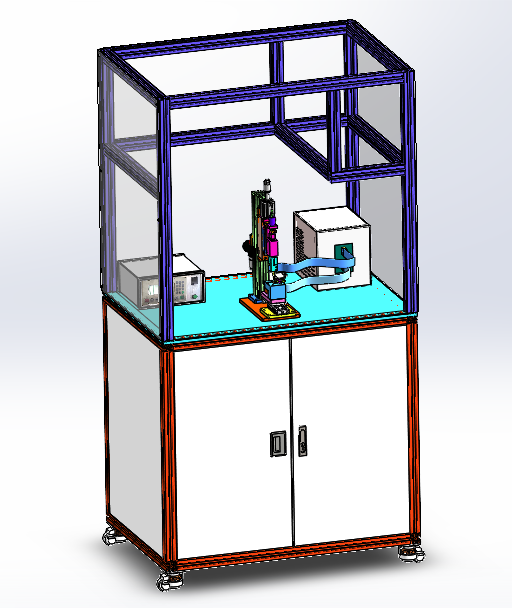

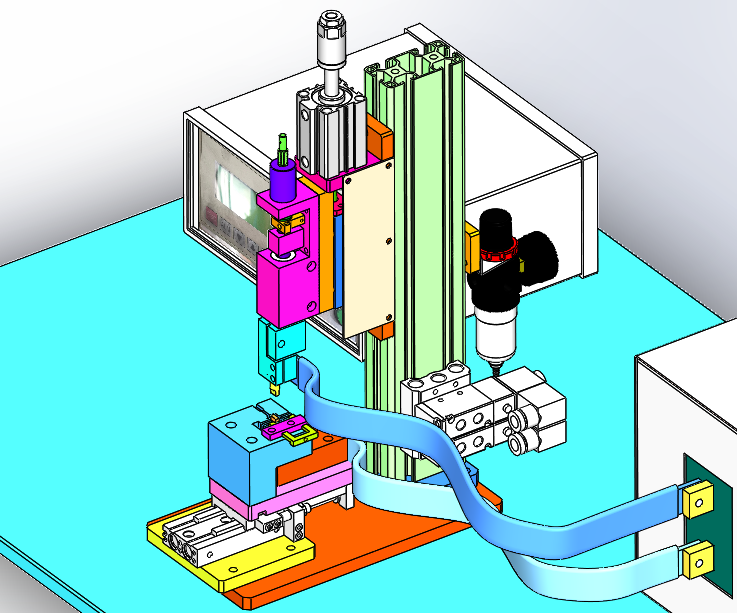

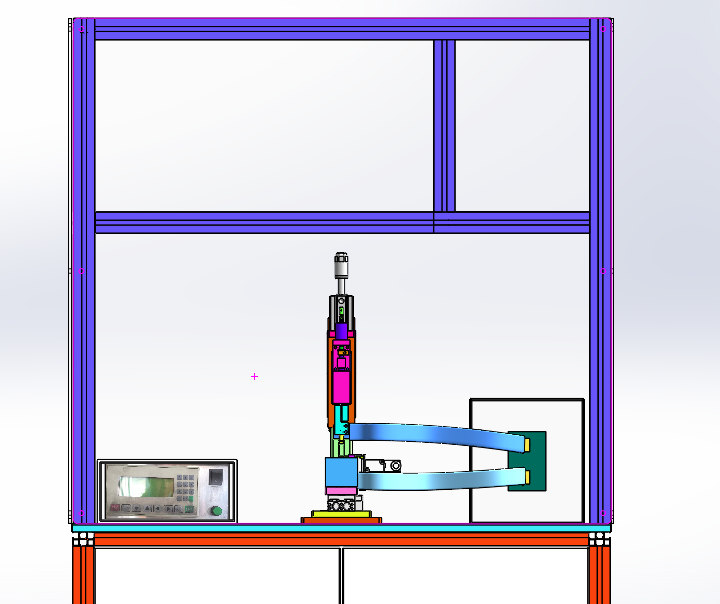

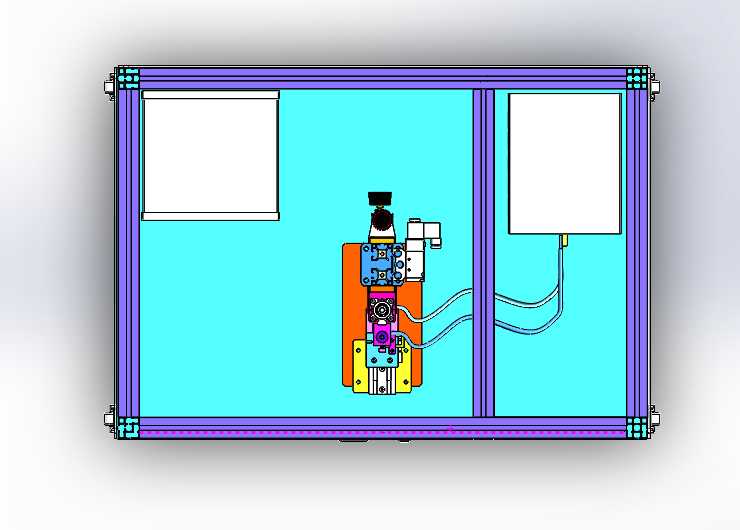

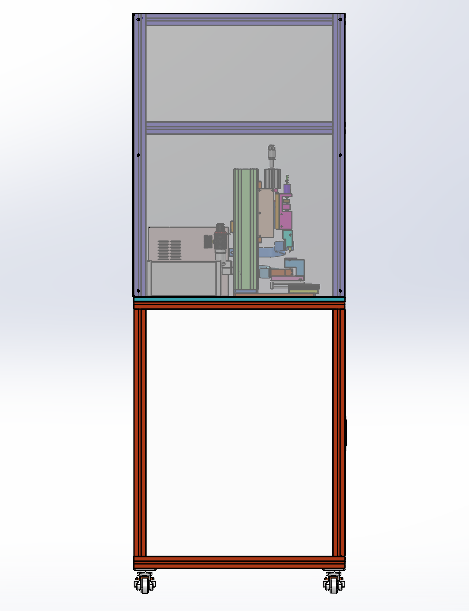

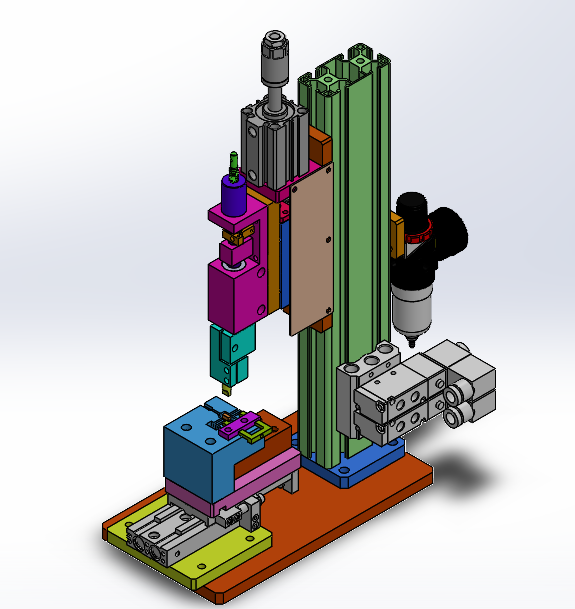

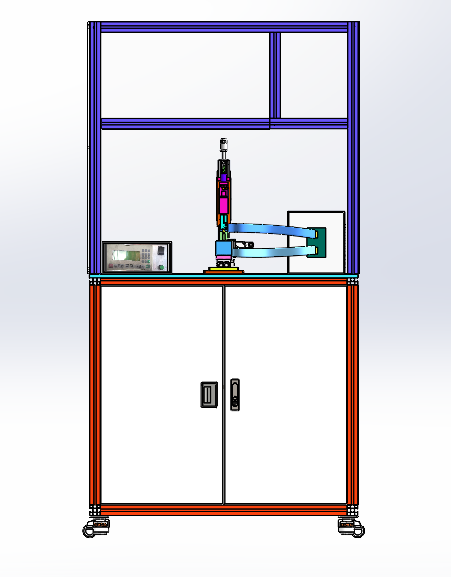

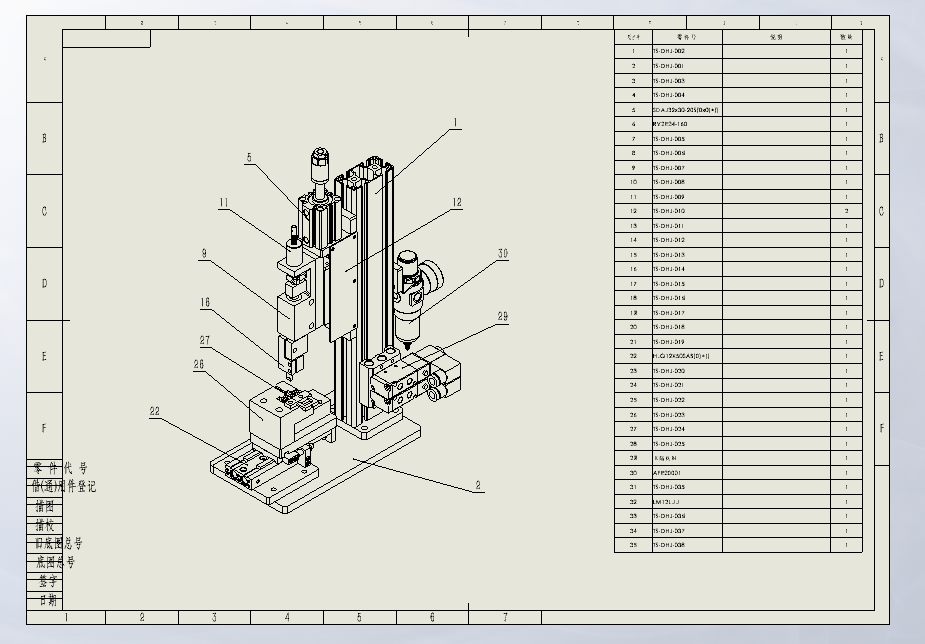

碳刷架点焊工装设计思路：采用电流加热的方式把需要焊接的线与碳刷架焊接在一起，在通电加热的同时上下压模把碳刷架压紧，完成焊接后自动松开压模。设备配备一台焊接专用电源，通过焊接电源线连接到上下模具，电源正负极各连接到上模具和下模具，下模具是放置碳刷架产品，可以前后切换装料和工作工位，上模具是安装在气缸上可以往下压紧产品，上模具下压到位后，开始通电加热熔化焊接线，实现与碳刷架焊接固定。碳刷架点焊工装结构介绍：铝型材机架、防护罩、稳压控制器、专用电焊机、焊接工装、碳刷架上下压模、电气配件构成。主要结构介绍： 1，铝型材机架：是由40*40铝型材组装而成； 2，防护罩：是由安全门、PVC有机玻璃板
