电机磁铁充磁机头（ID:1760621）

机械设备 / 非标机械 / 电机磁铁充磁机头

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17366540069137.zip	39.66M
2	NPL1_4-1_8.sldprt	189.79K
3	X自锁带灯按钮_LA42PSD-R红色.1.SLDPRT	178.58K
4	ZZ-CCJ-001.SLDPRT	55.63K
5	ZZ-CCJ-002.SLDPRT	46.92K
6	ZZ-CCJ-003.SLDPRT	47.65K
7	ZZ-CCJ-004.SLDPRT	99.47K
8	ZZ-CCJ-005.SLDPRT	118.44K
9	ZZ-CCJ-006.SLDPRT	52.10K
10	ZZ-CCJ-007.SLDPRT	78.95K
11	ZZ-CCJ-008.SLDPRT	107.41K
12	ZZ-CCJ-009.SLDPRT	61.37K
13	ZZ-CCJ-010.SLDPRT	56.94K
14	ZZ-CCJ-011.SLDPRT	59.74K
15	ZZ-CCJ-012.SLDPRT	91.31K
16	ZZ-CCJ-013.SLDPRT	106.13K
17	ZZ-CCJ-014.SLDPRT	45.08K
18	ZZ-CCJ-015.SLDPRT	48.28K
19	ZZ-CCJ-016.SLDPRT	63.17K
20	ZZ-CCJ-017.SLDPRT	39.26K
21	ZZ-CCJ-018.SLDPRT	69.81K
22	ZZ-CCJ-019.SLDPRT	132.33K
23	ZZ-CCJ-020.SLDPRT	73.40K
24	ZZ-CCJ-021.SLDPRT	45.80K
25	ZZ-CCJ-022.SLDPRT	74.70K
26	ZZ-CCJ-023.SLDPRT	58.23K
27	ZZ-CCJ-024.SLDPRT	47.83K
28	ZZ-CCJ-025.SLDPRT	46.74K
29	ZZ-CCJ-026.SLDPRT	67.85K
30	ZZ-CCJ-027.SLDPRT	314.71K
31	ZZ-CCJ-028.SLDPRT	61.21K
32	ZZ-CCJ-029.SLDPRT	603.29K
33	ZZ-CCJ-030.SLDPRT	84.28K
34	ZZ-CCJ-031.SLDPRT	122.75K
35	ZZ-CCJ-032.SLDPRT	54.92K
36	ZZ-CCJ-033.SLDPRT	129.42K
37	ZZ-CCJ-034.SLDPRT	74.65K
38	ZZ-CCJ-035.SLDPRT	46.19K
39	ZZ-CCJ-036.SLDASM	693.01K
40	ZZ-CCJ-037.SLDPRT	87.83K
41	ZZ-CCJ-038.SLDPRT	97.48K
42	ZZ-CCJ-039.SLDPRT	52.27K
43	ZZ-CCJ-040.SLDPRT	94.90K
44	ZZ-CCJ-041.SLDPRT	58.05K
45	ZZ-CCJ-042.SLDPRT	58.03K
46	ZZ-CCJ-043.SLDPRT	92.23K
47	按钮-启动-带指示灯.1.1.SLDPRT	161.74K
48	电机磁铁充磁机头.SLDASM	5.32M
49	6孔零线排.SLDPRT	595.39K
50	22指示灯红.SLDPRT	166.46K
51	22指示灯绿.1.SLDPRT	192.12K
52	急停开关.1.SLDPRT	366.94K
53	E-JCTML20.STEP	14.45M
54	XC3-32RT.SLDPRT	2.52M
55	ECRKC30.sldprt	91.43K
56	ECRKC30.swb	15.73K
57	readme-and-terms-of-use-3d-cad-models.txt	1.90K
58	SAU40x750_rod.sldprt	86.01K
59	SAU40x75P0.sldprt	31.40K
60	SAU40x75S000.sldasm	175.06K
61	SAU40x75_body.sldprt	304.07K
62	SU-40NutPistonRod.sldprt	80.39K
63	SDA12x5S0.sldasm	107.68K
64	SDAS-12x55_b.sldprt	170.05K
65	SDAS-12x55_r.sldprt	81.59K
66	XC3-32RT.SLDPRT	3.65M
67	XC3-32RT.STEP	10.13M
68	XinjeXC3PLC.rar	6.55M
69	XinjiXC3PLC1.JPG	413.95K
70	XinjiXC3PLC2.JPG	369.52K
71	XinjiXC3PLC3.JPG	546.12K
72	XinjiXC3PLC4.JPG	387.68K
73	E-JCTML20.SLDASM	2.68M
74	MANIFOLD_SOLID_BREP_930_1.sldprt	67.78K
75	MANIFOLD_SOLID_BREP_931_1.sldprt	2.29M
76	MANIFOLD_SOLID_BREP_932_1.sldprt	64.35K
77	MANIFOLD_SOLID_BREP_933_1.sldprt	37.71K
78	MANIFOLD_SOLID_BREP_934_1.sldprt	37.26K
79	MANIFOLD_SOLID_BREP_935_1.sldprt	37.43K
80	MANIFOLD_SOLID_BREP_936_1.sldprt	67.07K
81	MANIFOLD_SOLID_BREP_937_1.sldprt	68.25K
82	MANIFOLD_SOLID_BREP_938_1.sldprt	37.51K
83	MANIFOLD_SOLID_BREP_939_1.sldprt	37.66K
84	MANIFOLD_SOLID_BREP_940_1.sldprt	37.68K
85	MANIFOLD_SOLID_BREP_941_1.sldprt	37.25K
86	MANIFOLD_SOLID_BREP_942_1.sldprt	37.30K
87	MANIFOLD_SOLID_BREP_943_1.sldprt	64.35K
88	MANIFOLD_SOLID_BREP_944_1.sldprt	64.75K
89	MANIFOLD_SOLID_BREP_945_1.sldprt	67.58K
90	MANIFOLD_SOLID_BREP_946_1.sldprt	68.38K
91	MANIFOLD_SOLID_BREP_947_1.sldprt	64.30K
92	MANIFOLD_SOLID_BREP_948_1.sldprt	64.23K
93	MANIFOLD_SOLID_BREP_949_1.sldprt	36.95K
94	MANIFOLD_SOLID_BREP_950_1.sldprt	38.05K
95	MANIFOLD_SOLID_BREP_951_1.sldprt	36.98K
96	MANIFOLD_SOLID_BREP_952_1.sldprt	37.63K
97	MANIFOLD_SOLID_BREP_953_1.sldprt	68.09K
98	MANIFOLD_SOLID_BREP_954_1.sldprt	37.47K
99	MANIFOLD_SOLID_BREP_955_1.sldprt	37.02K
100	MANIFOLD_SOLID_BREP_956_1.sldprt	37.36K
101	MANIFOLD_SOLID_BREP_957_1.sldprt	36.95K
102	MANIFOLD_SOLID_BREP_958_1.sldprt	65.18K
103	MANIFOLD_SOLID_BREP_959_1.sldprt	37.63K
104	MANIFOLD_SOLID_BREP_960_1.sldprt	64.67K
105	MANIFOLD_SOLID_BREP_961_1.sldprt	89.36K
106	MANIFOLD_SOLID_BREP_962_1.sldprt	37.32K
107	MANIFOLD_SOLID_BREP_963_1.sldprt	37.74K
108	MANIFOLD_SOLID_BREP_964_1.sldprt	37.23K
109	MANIFOLD_SOLID_BREP_965_1.sldprt	68.03K
110	MANIFOLD_SOLID_BREP_966_1.sldprt	64.54K
111	MANIFOLD_SOLID_BREP_967_1.sldprt	68.14K
112	MANIFOLD_SOLID_BREP_968_1.sldprt	50.98K
113	MANIFOLD_SOLID_BREP_969_1.sldprt	64.60K
114	MANIFOLD_SOLID_BREP_970_1.sldprt	66.93K
115	MANIFOLD_SOLID_BREP_971_1.sldprt	39.20K
116	MANIFOLD_SOLID_BREP_972_1.sldprt	109.79K
117	MANIFOLD_SOLID_BREP_973_1.sldprt	67.43K
118	MANIFOLD_SOLID_BREP_974_1.sldprt	64.47K
119	TERMINALBLOCK.SLDPRT	372.42K
120	TERMINALBLOCK.STEP	821.86K
121	TERMINALBLOCK.JPG	133.31K
122	AFC1500Sc.sldprt	74.39K
123	AFC20001.sldasm	359.12K
124	AFC2000Fl.sldprt	101.77K
125	AFR2000By.sldprt	112.69K
126	AFR2000Nut.sldprt	119.86K
127	AFR2000Sw.sldprt	171.32K
128	AL-2000By.sldprt	103.97K
129	AL-2000Sw.sldprt	151.87K
130	GS-40GaUGE.sldprt	101.63K
131	电机磁铁充磁机头.docx	10.17K

此图纸下载需要350金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,step

文件大小：40.62M

所需金币：350

上传时间：2025-01-12 11:53:49

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

电机

磁铁

充磁机

图纸简介

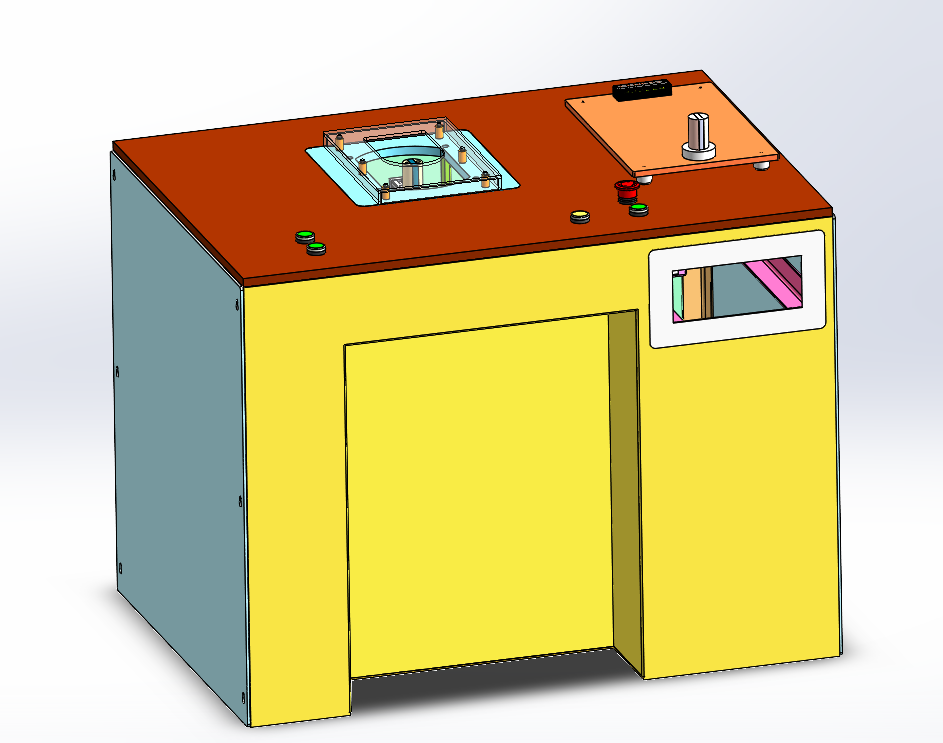

电机磁铁充磁机头设计思路：设定磁通量的大小自动充磁，充磁完成后需要检查磁通量的大小是否合格，不合格自动报警提示，设备由两个工位组成，分别为充磁工位和检查工位。先把压装好永磁体的电机壳体固定在充磁工位上，充磁工位由充磁模块和升降机构组成。工作面板是材质是电木板，绝缘防止触电。电机磁铁充磁机头结构介绍：角铁焊接机子、工作面板、操作开关、充磁工装、磁通量检测工装、冷水机和电气配件构成。主要结构介绍： 1，角铁焊接机子：是由40*40角铁焊接而成； 2，工作面板：是电木板材质加工而成； 3，操作开关：由启动开关和急停开关、报警指示灯组成； 4，充磁工装：由升降机构和充磁模块组成； 5，冷水机：工
