液压动力站设计（22MPa-50L）（ID:1761713）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17366704463062.zip | 4.09M |
| 2 | 1.png | 167.21K |
| 3 | 2.png | 92.24K |
| 4 | 3.png | 167.42K |
| 5 | 4.png | 125.26K |
| 6 | 5.png | 181.90K |
| 7 | 动力站-油箱焊合-A0.dwg | 178.30K |
| 8 | 动力站-液压系统原理图-A3.dwg | 157.77K |
| 9 | 动力站-液压系统设计说明书.docx | 2.36M |
| 10 | 动力站-钟罩-A3.dwg | 79.95K |
| 11 | 动力站-集成块-A2.dwg | 98.02K |
| 12 | 装配图.dwg | 839.03K |
此图纸下载需要500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 684
粉丝: 69
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：4.19M
所需金币：500
上传时间：2025-01-12 16:27:31
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

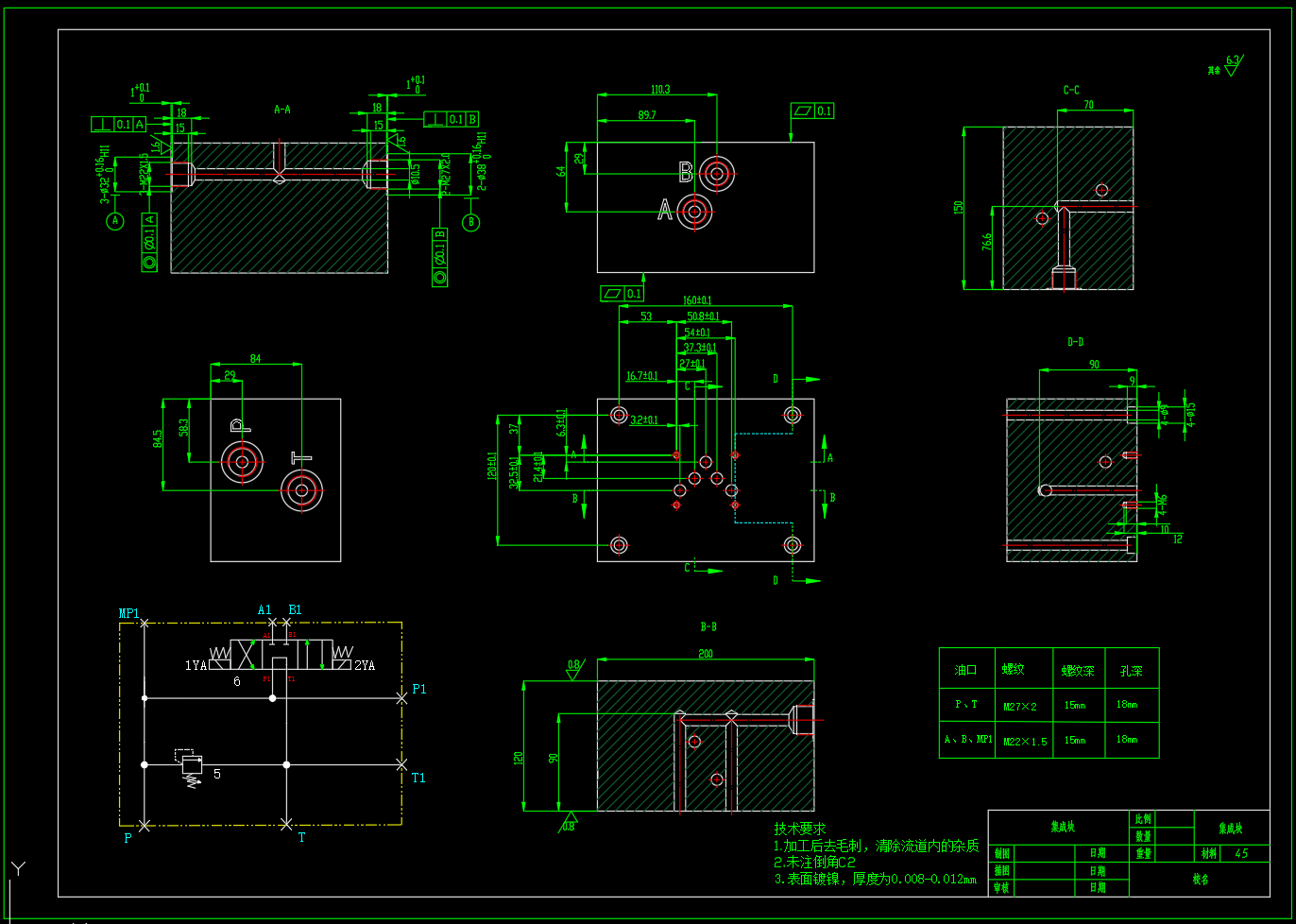

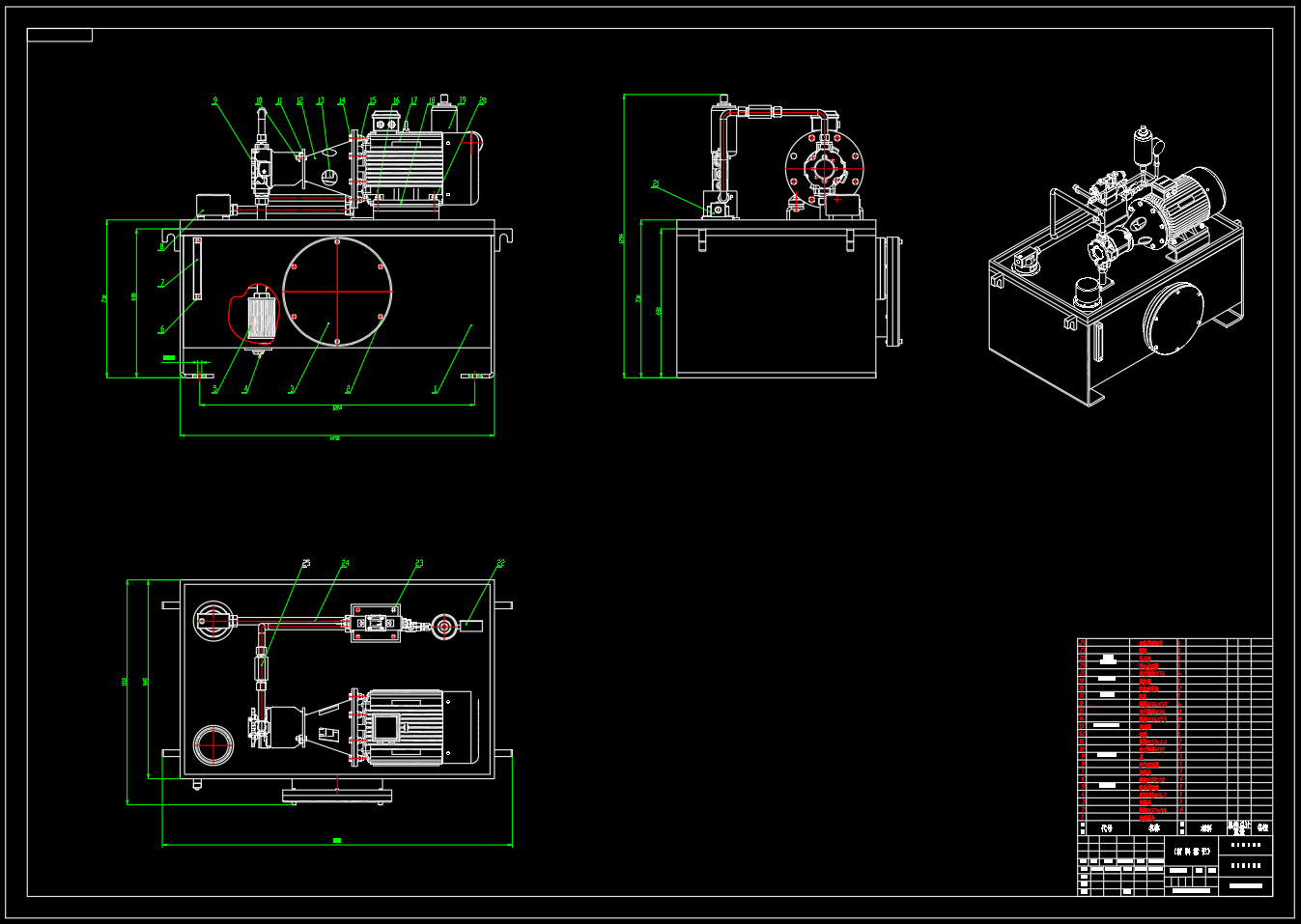

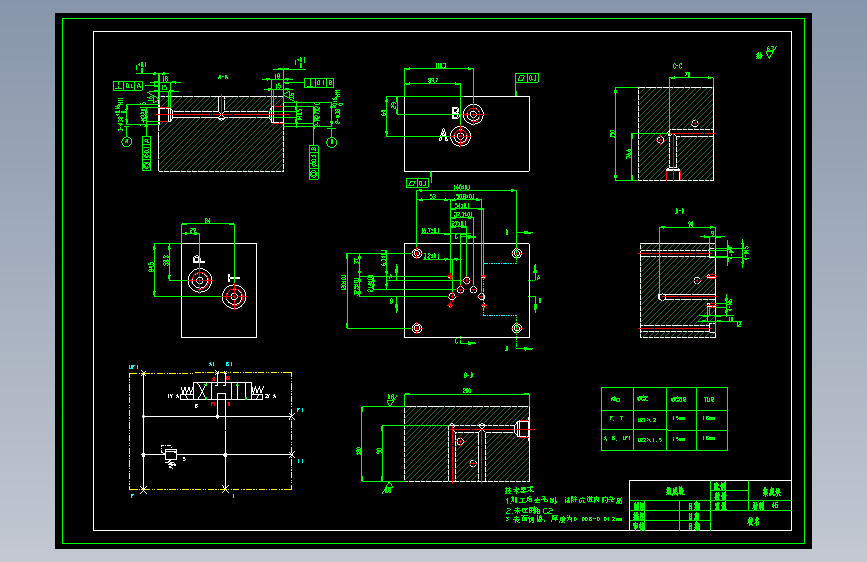

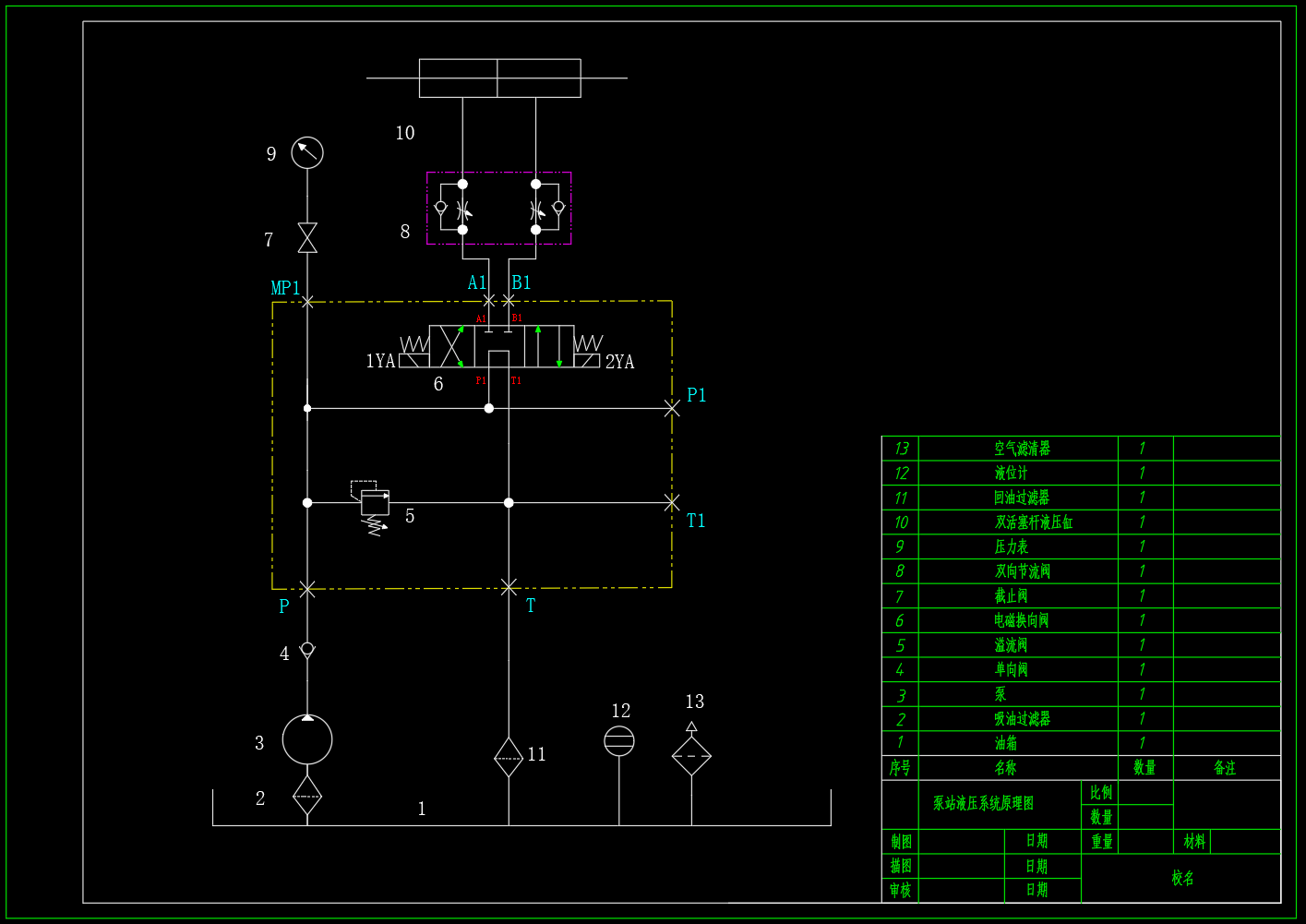

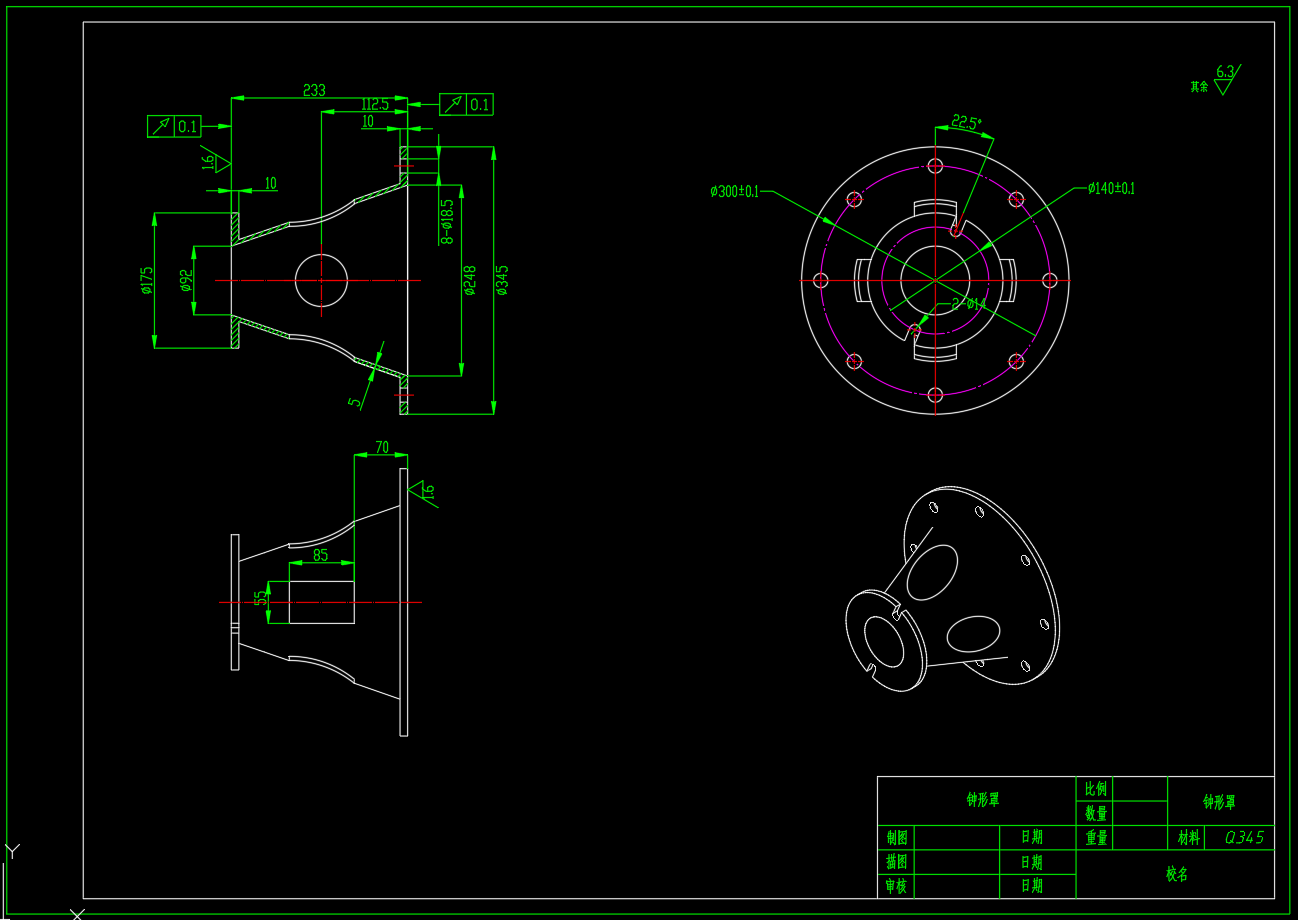

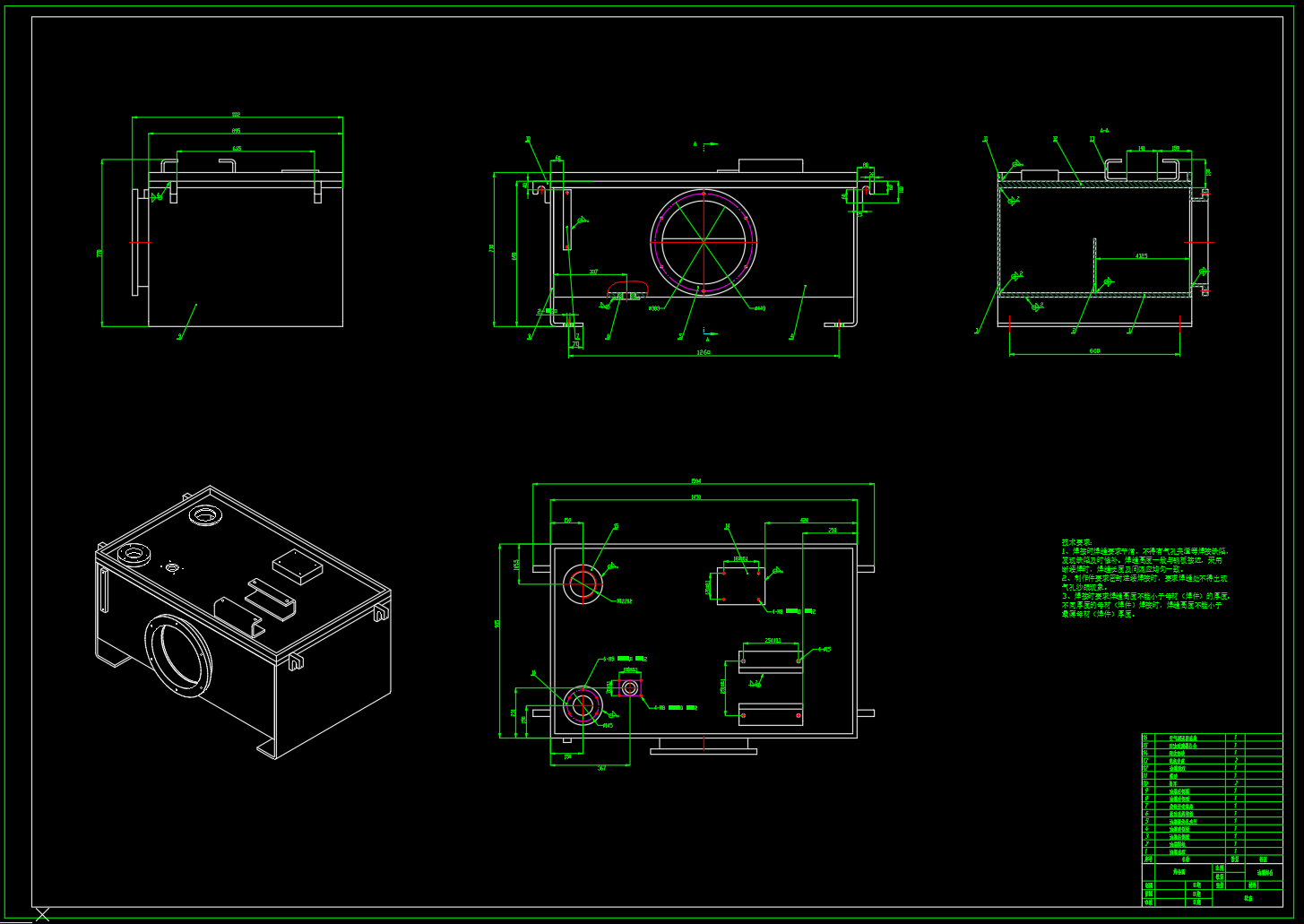

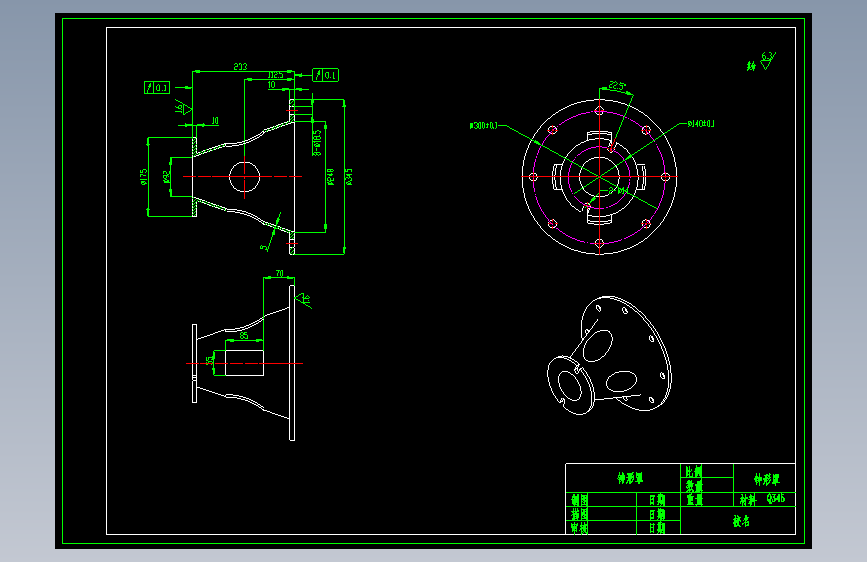

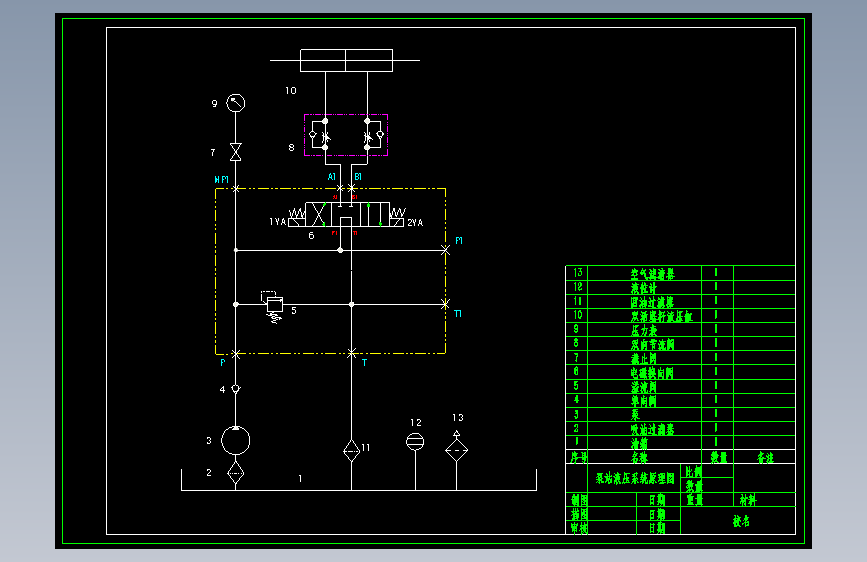

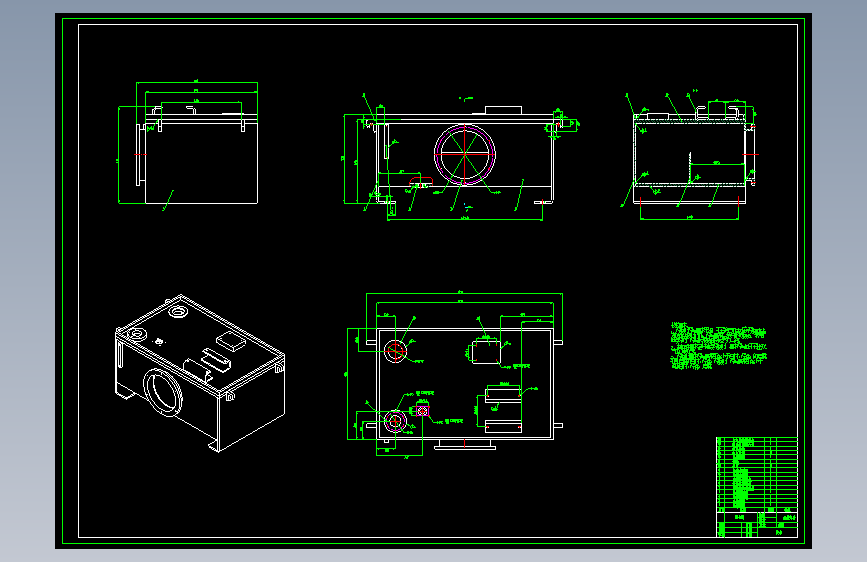

液压动力站设计，包含液压系统原理图设计，阀块设计，油箱焊合设计，钟形罩设计，设计计算书等，参数为：系统压力为22MPa，系统流量为50L/min。
