机床X轴组件（ID:1775200）

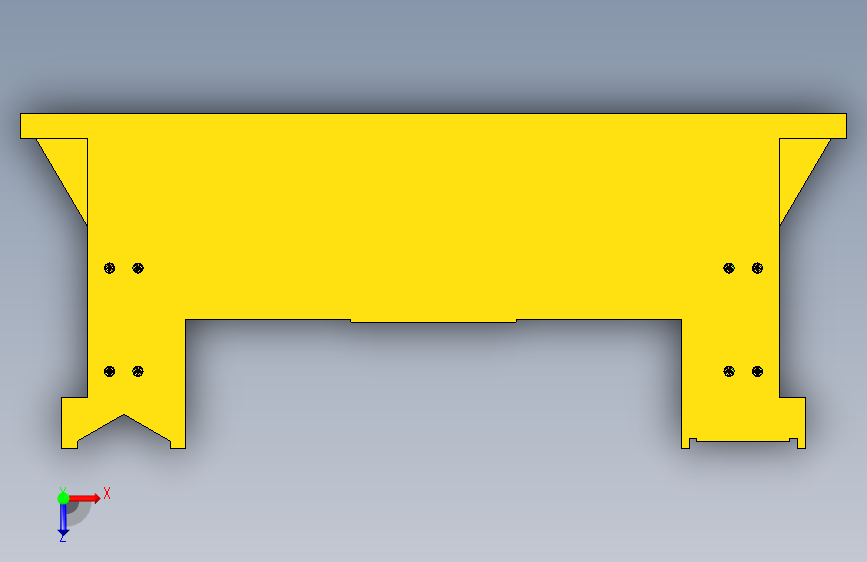

0.png)

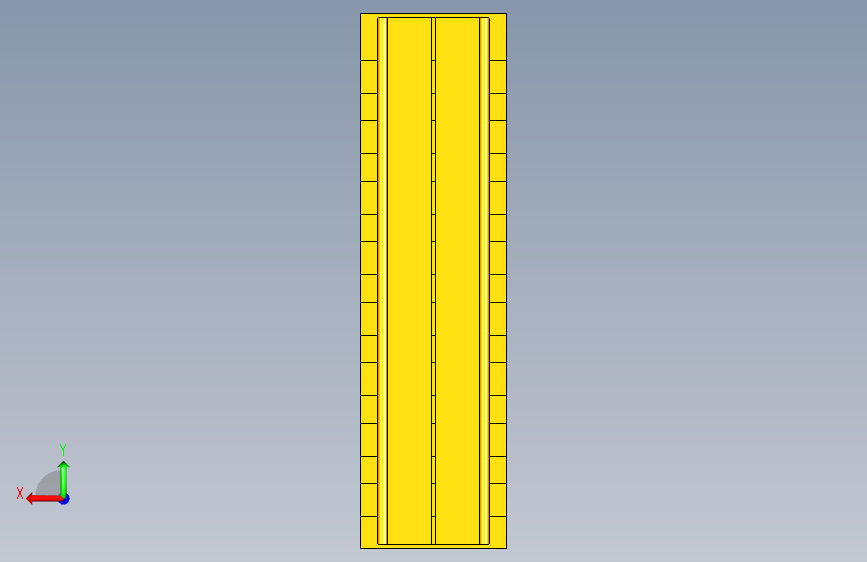

1.png)

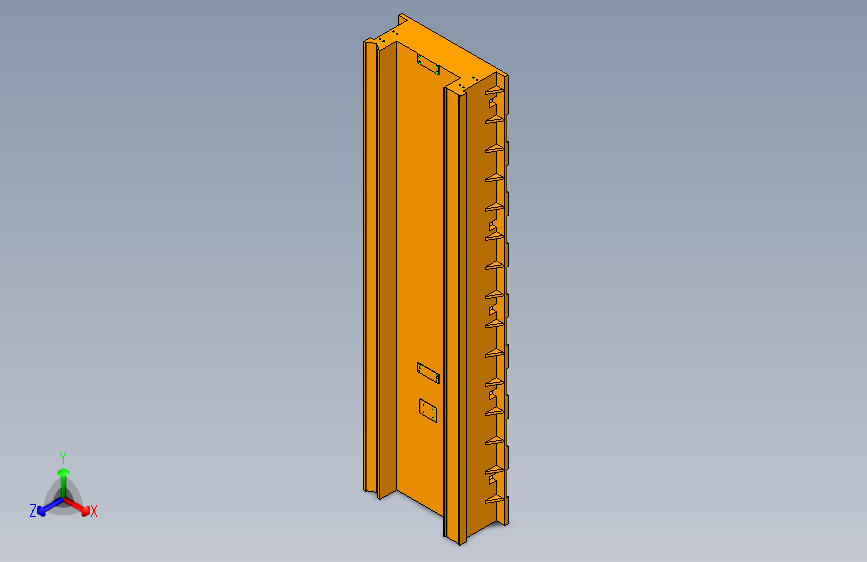

2.png)

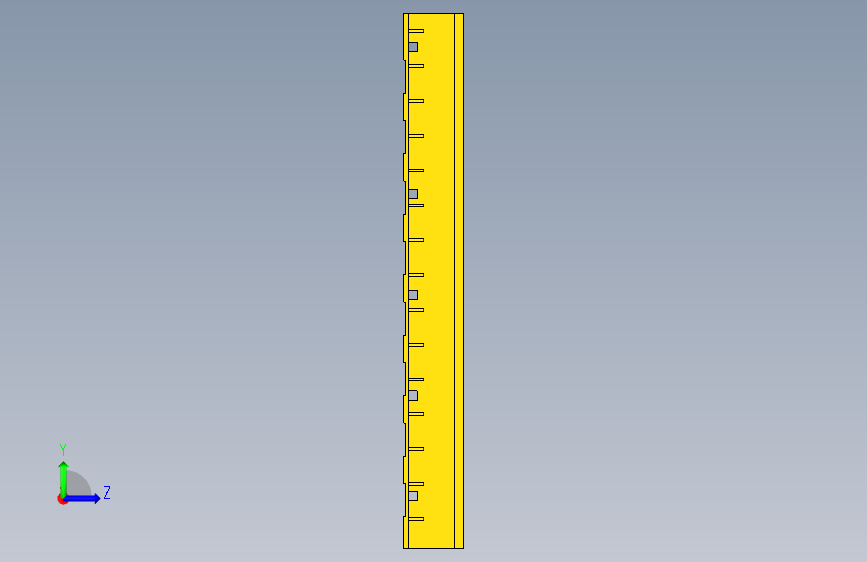

3.png)

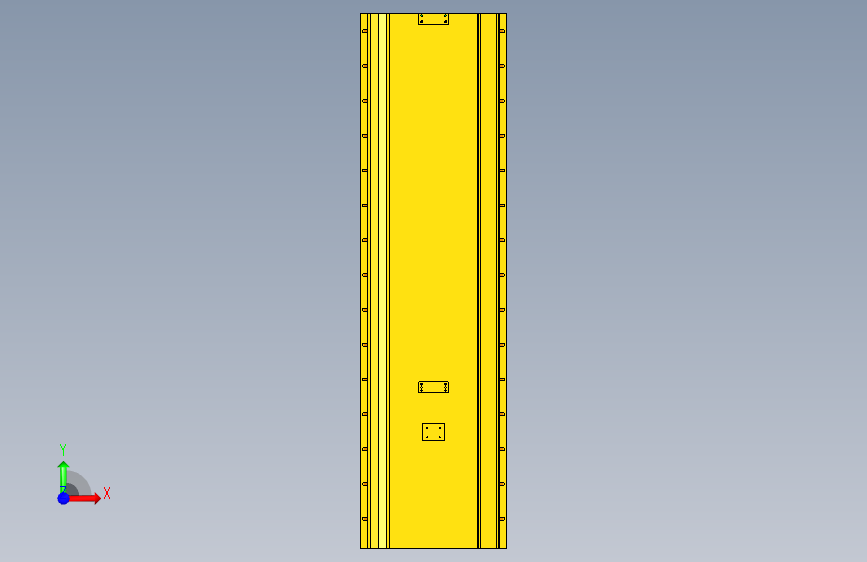

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17369278105013.zip | 6.02M |
| 2 | GB-T119.1-200020x70.prt | 162.50K |
| 3 | GB-T5780-2000M20x40.prt | 219.00K |
| 4 | GB-T5780-2000M22x45.prt | 218.50K |
| 5 | GB-T5780-2000M22x60.prt | 218.50K |
| 6 | GB-T5780-2000M22x70.prt | 218.50K |
| 7 | GB-T70.1-2000M12x20.prt | 243.50K |
| 8 | GB859-8720.prt | 182.50K |
| 9 | GB859-8722.prt | 183.00K |
| 10 | 丝杆.prt | 179.00K |
| 11 | 丝杆螺母.prt | 188.00K |
| 12 | 丝杆螺母座.prt | 373.00K |
| 13 | 密封条1.prt | 139.50K |
| 14 | 密封条2.prt | 141.00K |
| 15 | 密封条3.prt | 141.00K |
| 16 | 密封条4.prt | 141.00K |
| 17 | 密封条5.prt | 139.50K |
| 18 | 导轨板1.prt | 136.50K |
| 19 | 导轨板2.prt | 123.50K |
| 20 | 工作台.prt | 1.57M |
| 21 | 工作台组件.prt | 127.50K |
| 22 | 带座轴承.prt | 286.50K |
| 23 | 床身.prt | 1.74M |
| 24 | 总装.prt | 784.00K |
| 25 | 护罩板1.prt | 136.50K |
| 26 | 护罩板2.prt | 180.50K |
| 27 | 护罩板3.prt | 184.50K |
| 28 | 护罩板4.prt | 198.50K |
| 29 | 护罩板5.prt | 200.50K |
| 30 | 护罩板6.prt | 202.50K |
| 31 | 护罩板7.prt | 237.00K |
| 32 | 支架.prt | 212.50K |
| 33 | 滑轮架.prt | 276.00K |
| 34 | 滚子.prt | 130.00K |
| 35 | 滚子2.prt | 130.00K |
| 36 | 滚子组件.prt | 114.50K |
| 37 | 滚子轴.prt | 121.50K |
| 38 | 滚子轴2.prt | 121.00K |
| 39 | 电机.prt | 219.50K |
| 40 | 电机座.prt | 229.50K |
| 41 | 联轴器.prt | 236.50K |
| 42 | 轴承.prt | 756.00K |
| 43 | 轴承盖.prt | 245.50K |
此图纸下载需要180金币
立即下载
发布者
133****3547
创作: 250
粉丝: 12
加入时间：2023-08-24
模型信息
图纸格式：prt
文件大小：6.16M
所需金币：180
上传时间：2025-01-15 15:56:54
是否可编辑：可修改，包括参数
版本：UG NX 10
标签
图纸简介
机床X轴组件通过电机和丝杆机构对工作台进行驱动，工作台可以沿X轴移动，下方有导轨，工作台两侧都有密封圈和防护罩，防护罩通过小轮进行移动，整体美观。
