专用组合机床液压系统设计（F=11KN）（CAD+说明书）（ID:1795339）
0.png)
0.png)
0.png)
0.png)
0.png)

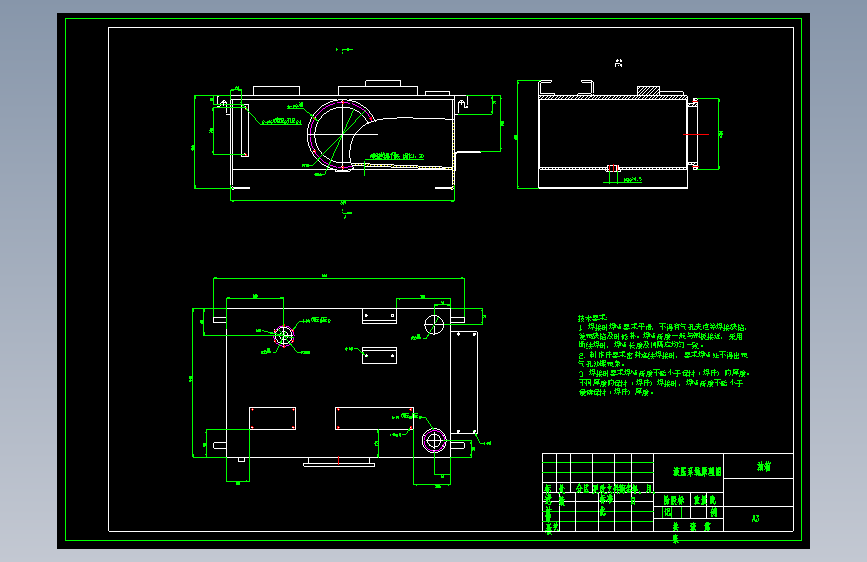

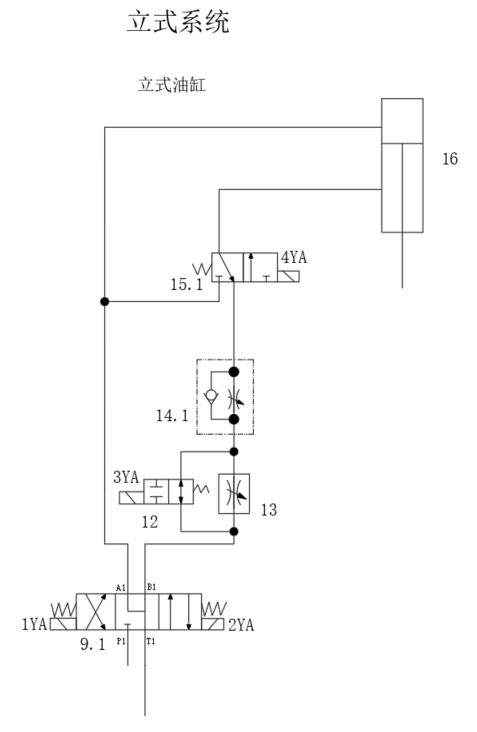

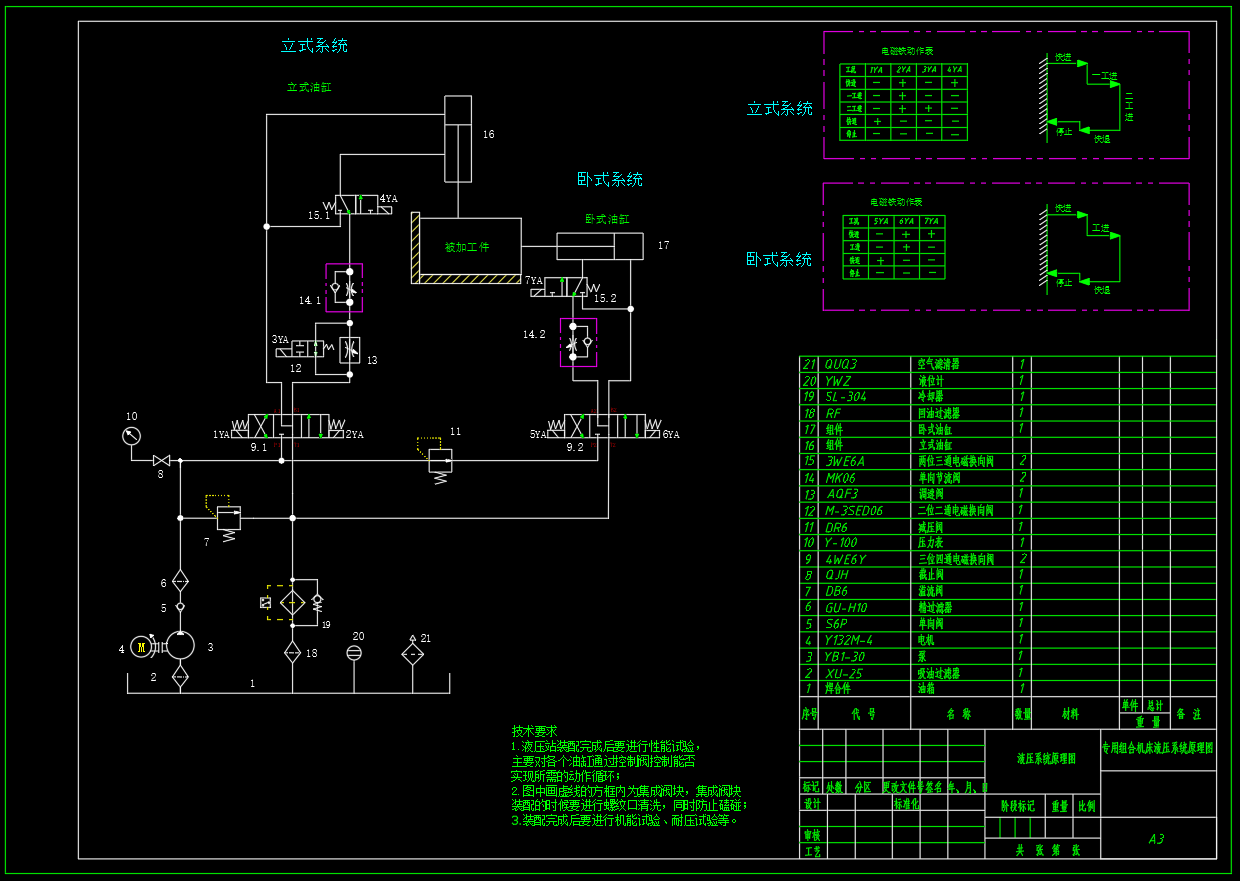

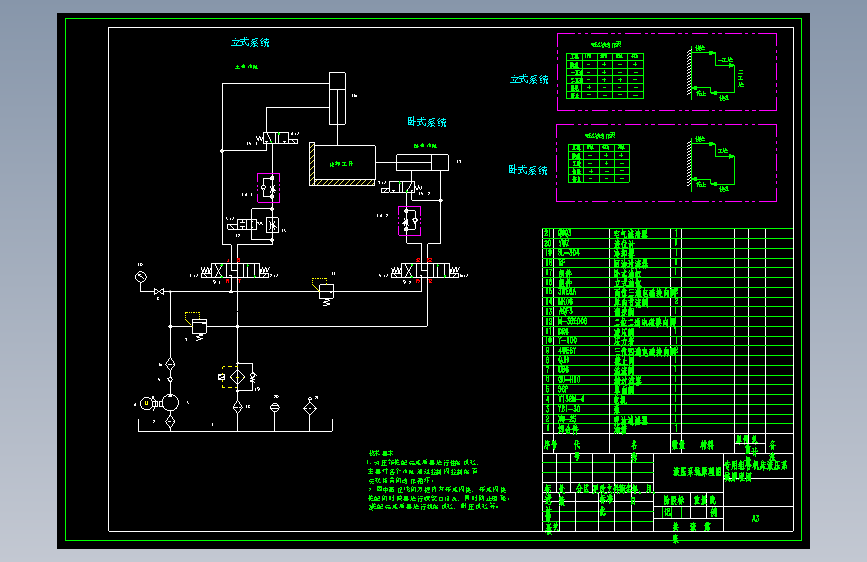

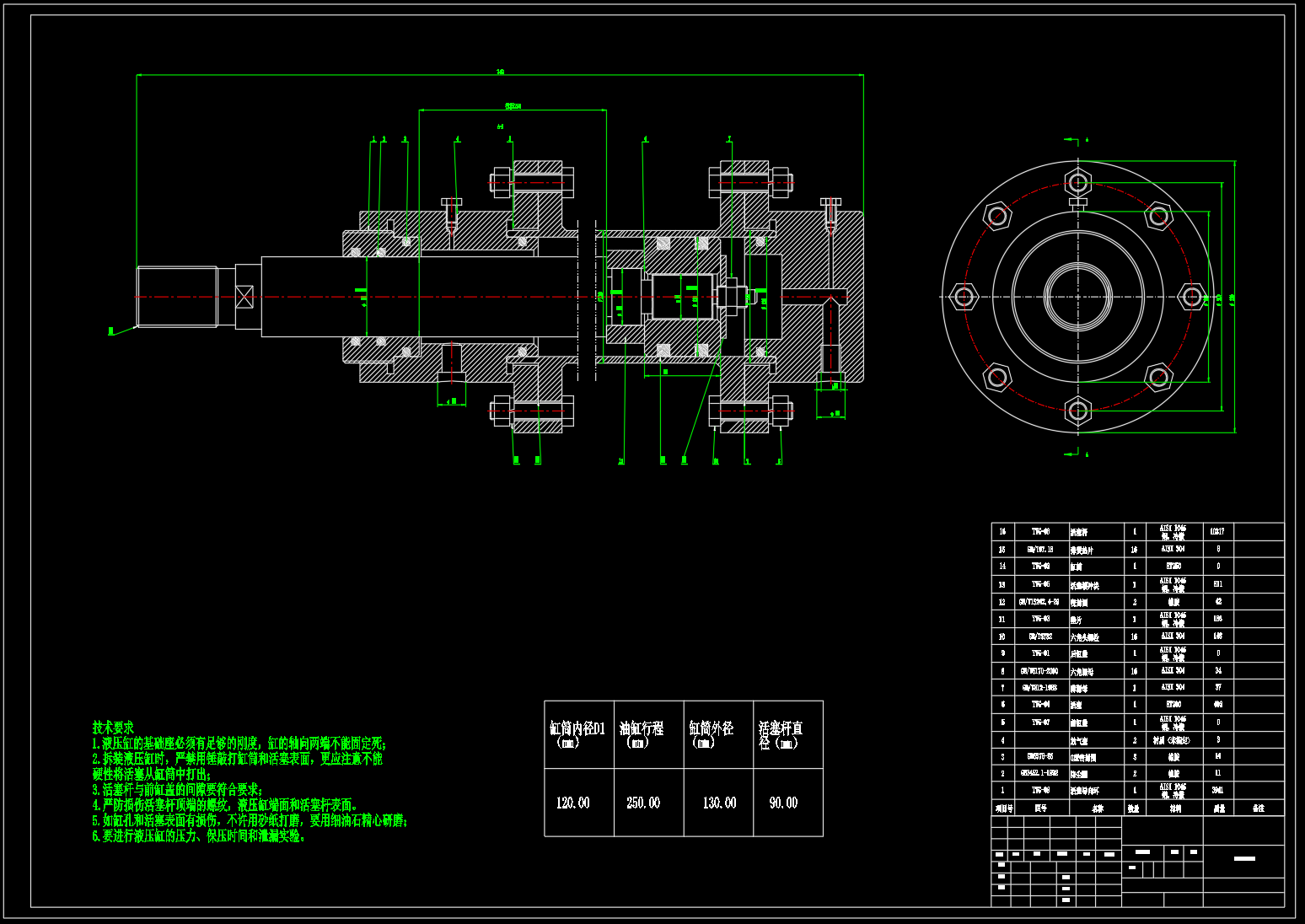

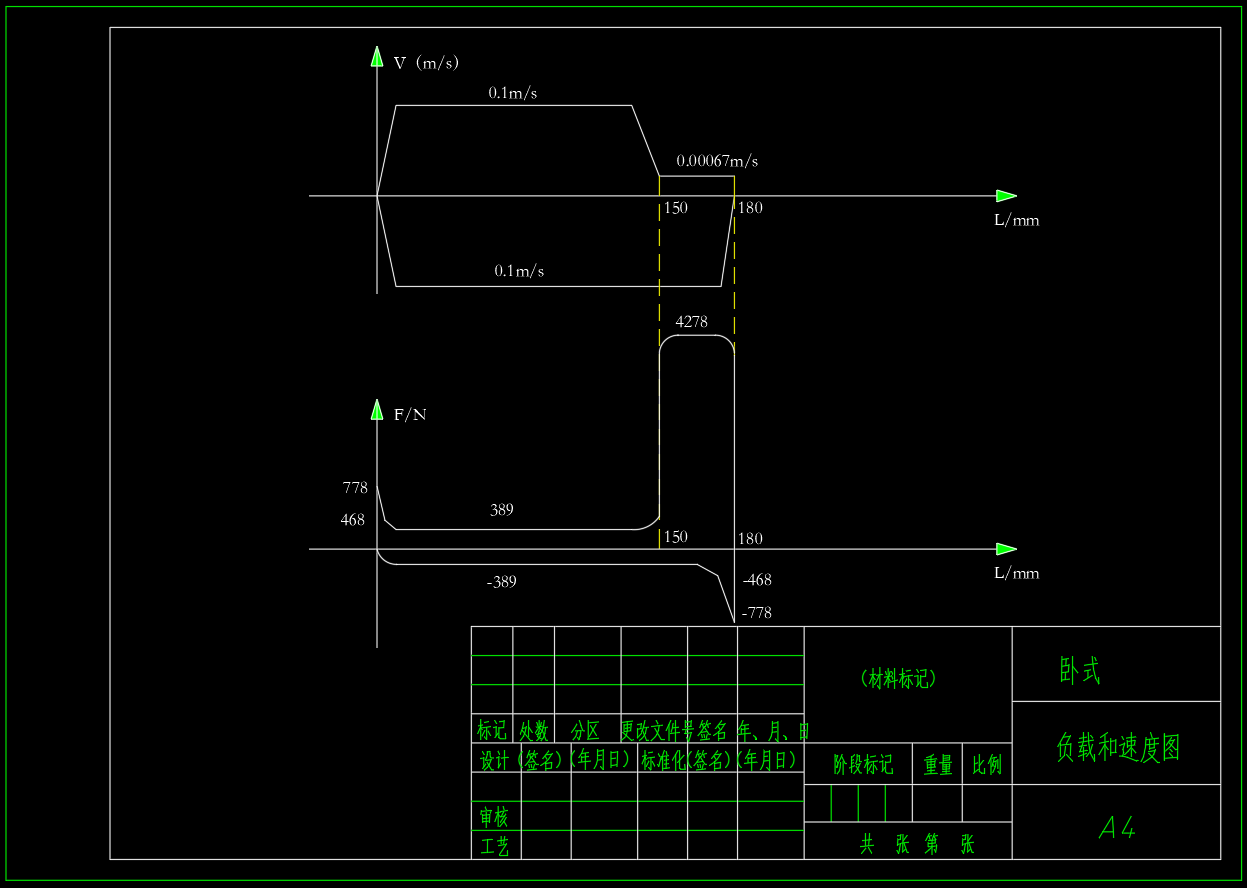

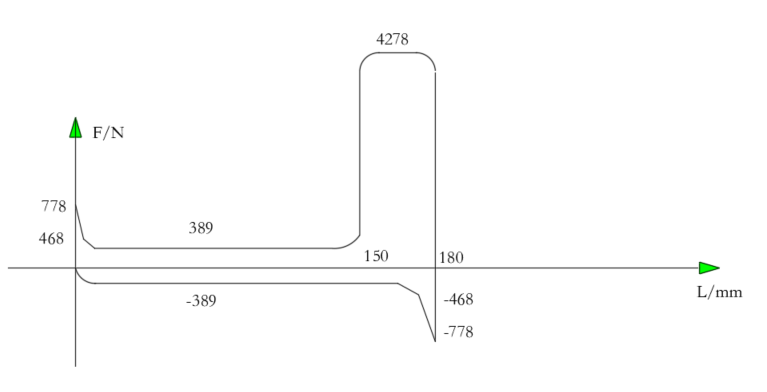

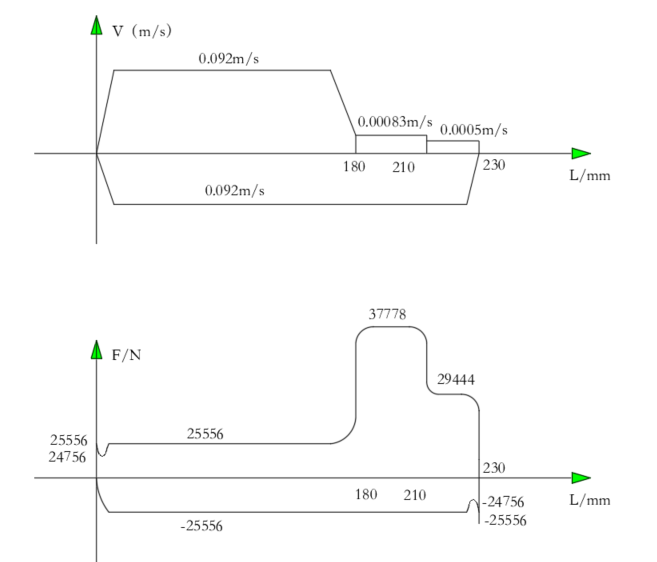

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17372195387191.zip | 4.60M |
| 2 | 12-专用组合机床液压系统设计-说明书.doc | 2.80M |
| 3 | 专用组合机床-油箱-A3.dwg | 194.04K |
| 4 | 专用组合机床-油缸后缸盖-A3.dwg | 138.84K |
| 5 | 专用组合机床-液压系统原理图-A3.dwg | 223.20K |
| 6 | 专用组合机床-液压缸装配图-A3.dwg | 308.86K |
| 7 | 专用组合机床-负载图和速度图（卧式）-A4.dwg | 136.11K |
| 8 | 专用组合机床-负载图和速度图（立式）-A4.dwg | 137.35K |
| 9 | 1.png | 42.20K |
| 10 | 10.png | 111.02K |
| 11 | 11.png | 189.04K |
| 12 | 12.png | 33.67K |
| 13 | 13.png | 30.99K |
| 14 | 14.png | 61.19K |
| 15 | 15.png | 60.84K |
| 16 | 16.png | 211.87K |
| 17 | 17.png | 146.30K |
| 18 | 18.png | 136.83K |
| 19 | 19.png | 97.36K |
| 20 | 2.png | 16.76K |
| 21 | 3.png | 29.88K |
| 22 | 4.png | 27.06K |
| 23 | 5.png | 29.17K |
| 24 | 6.png | 55.46K |
| 25 | 7.png | 30.96K |
| 26 | 8.png | 24.63K |
| 27 | 9.png | 107.93K |
| 28 | efd267ac-f4ed-43a7-b177-71793ced813a.jpg | 183.40K |
此图纸下载需要750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 674
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：4.71M
所需金币：750
上传时间：2025-01-19 00:59:01
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

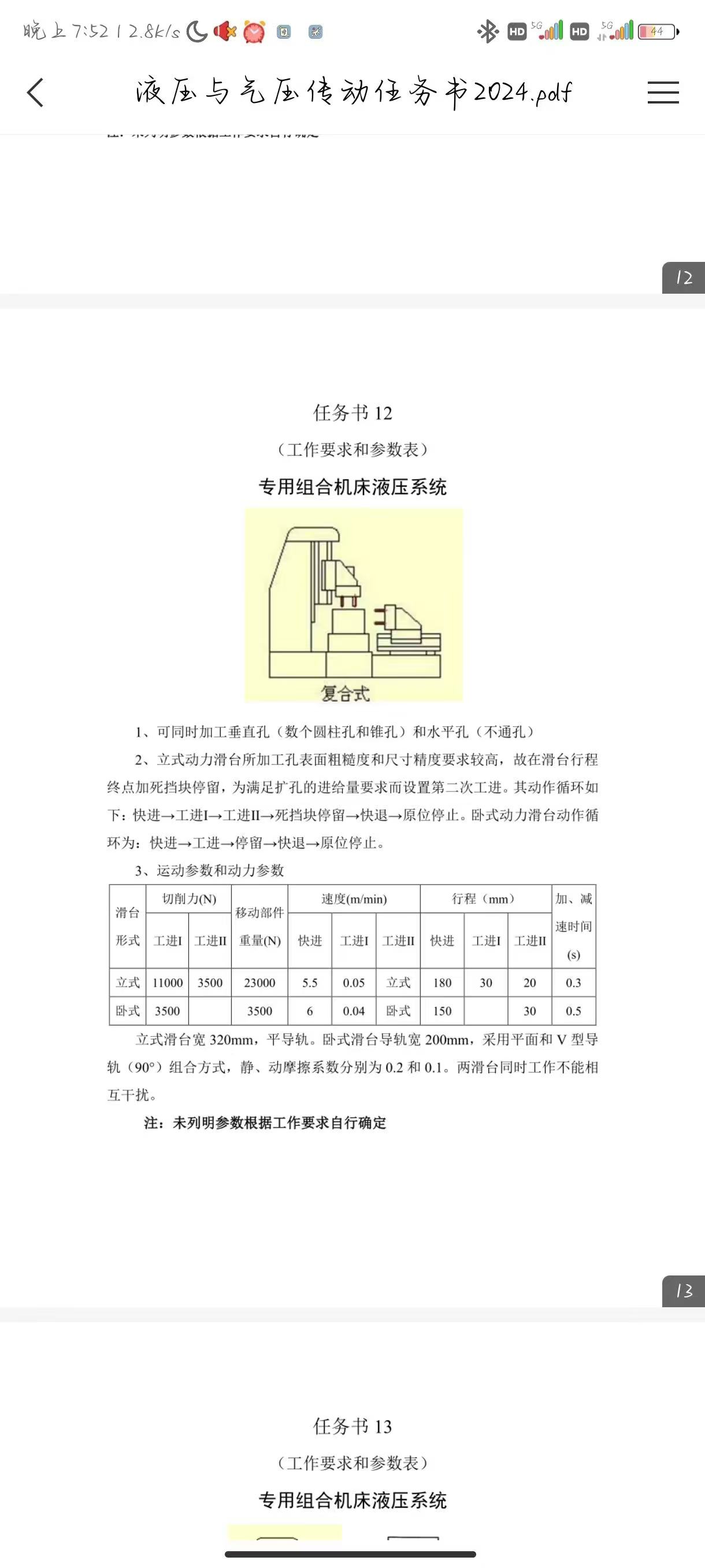

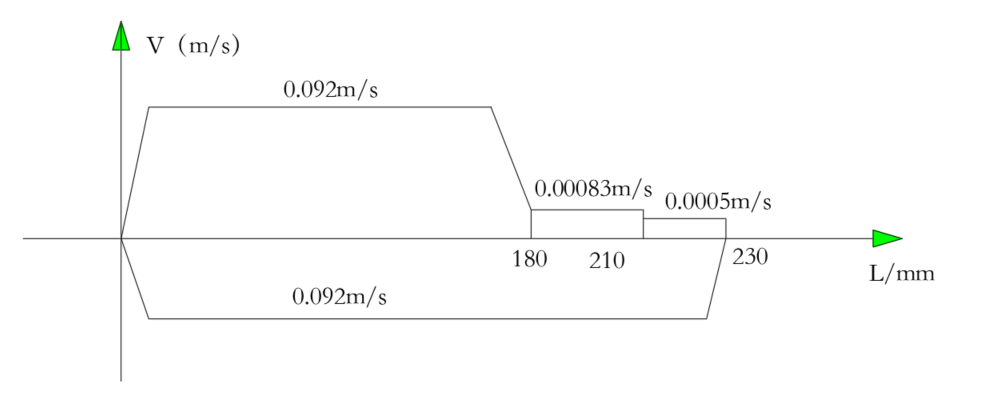

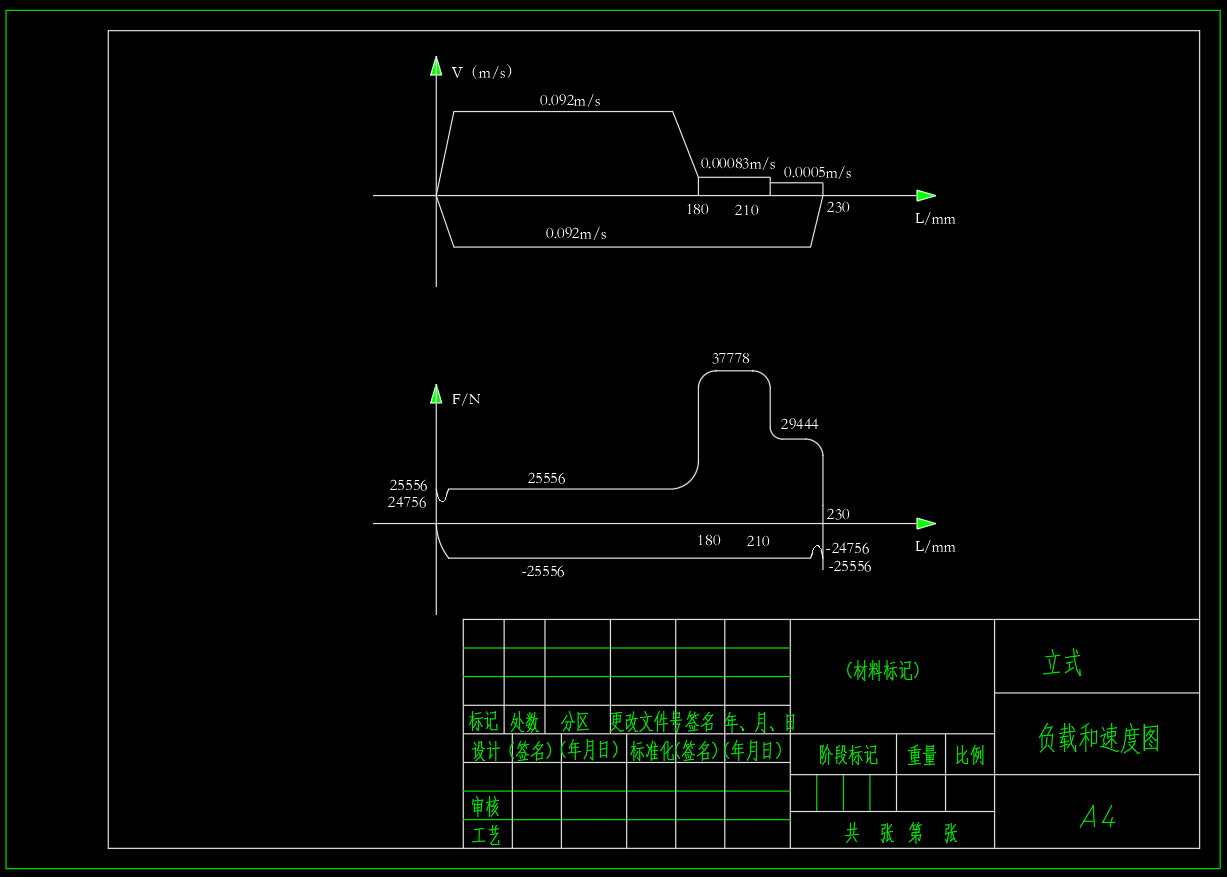

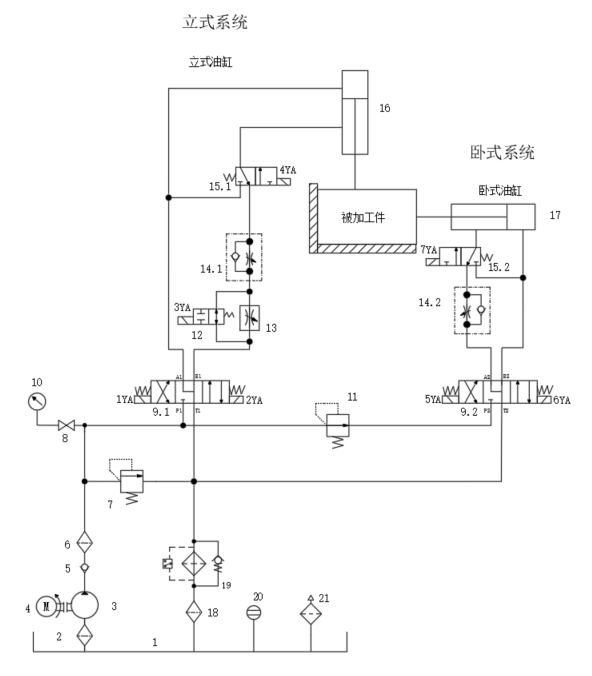

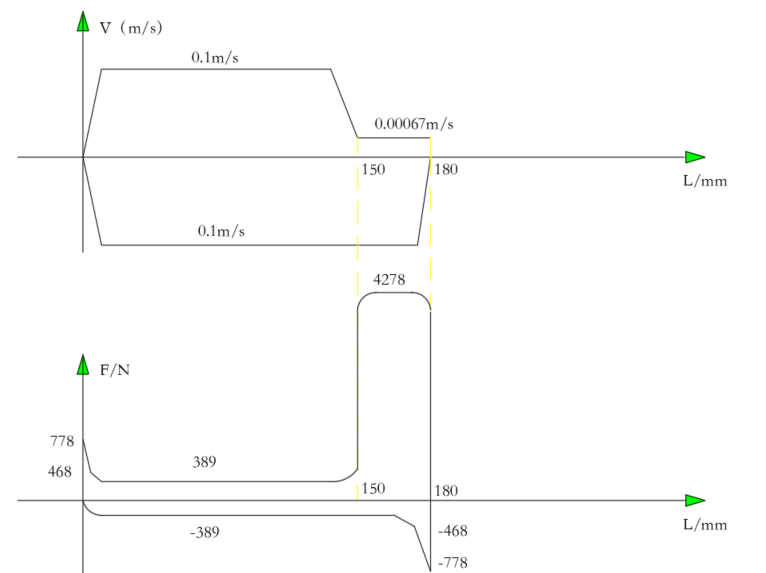

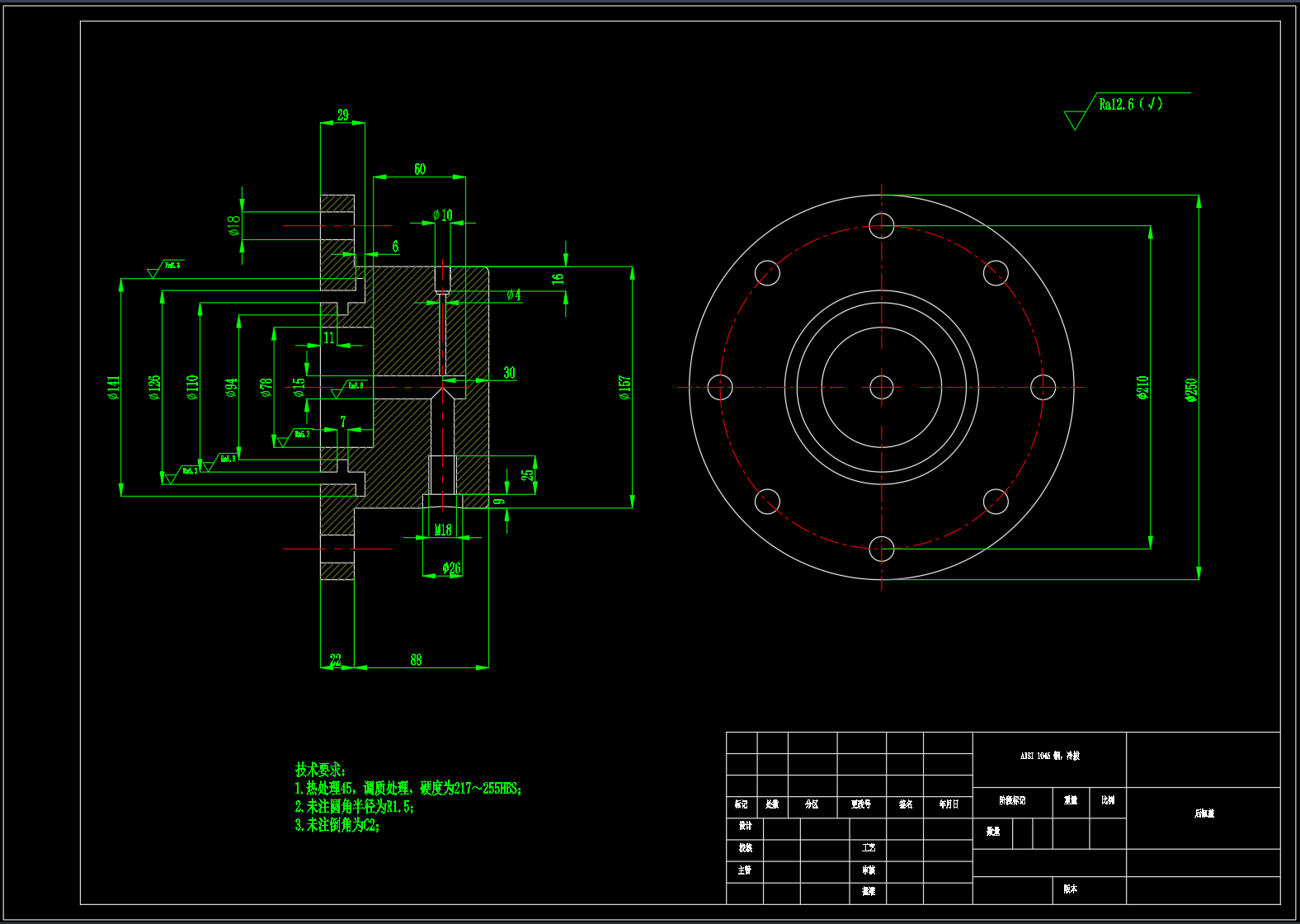

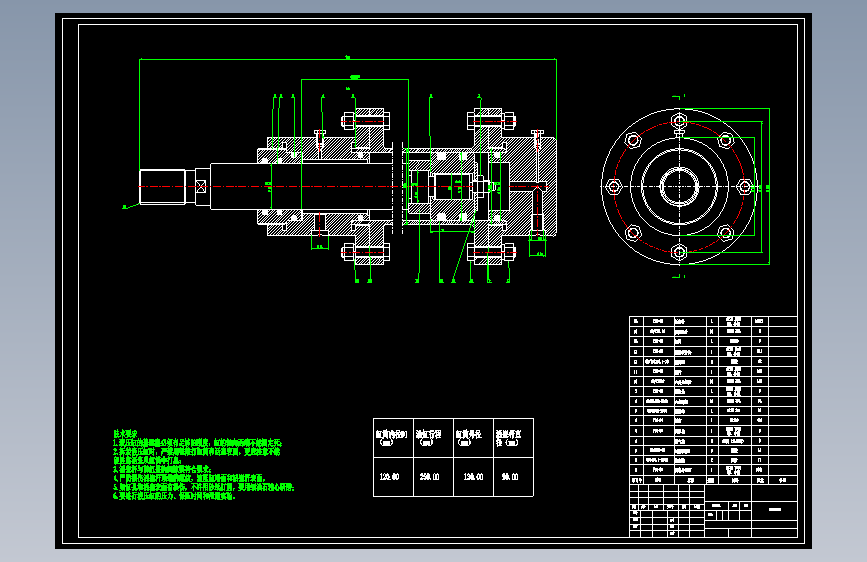

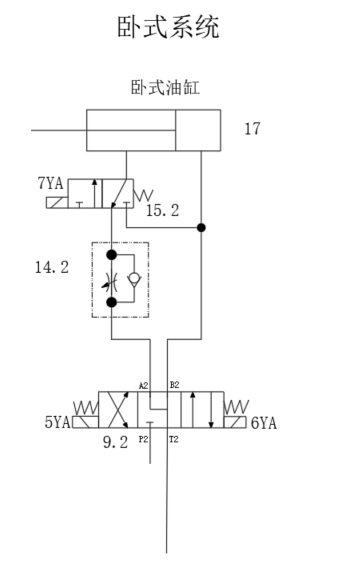

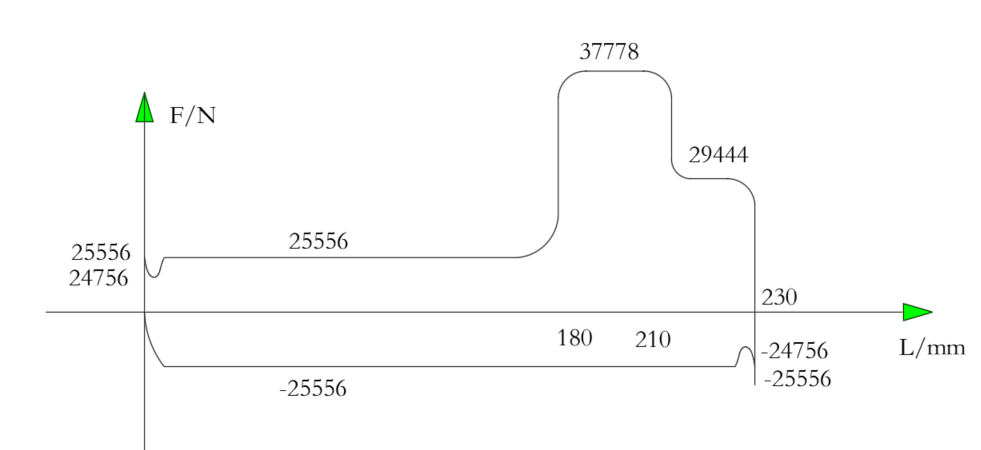

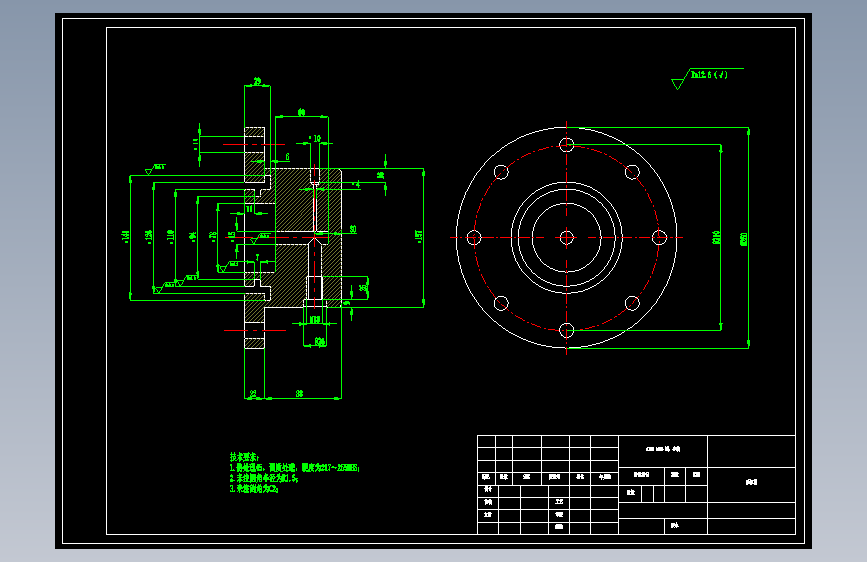

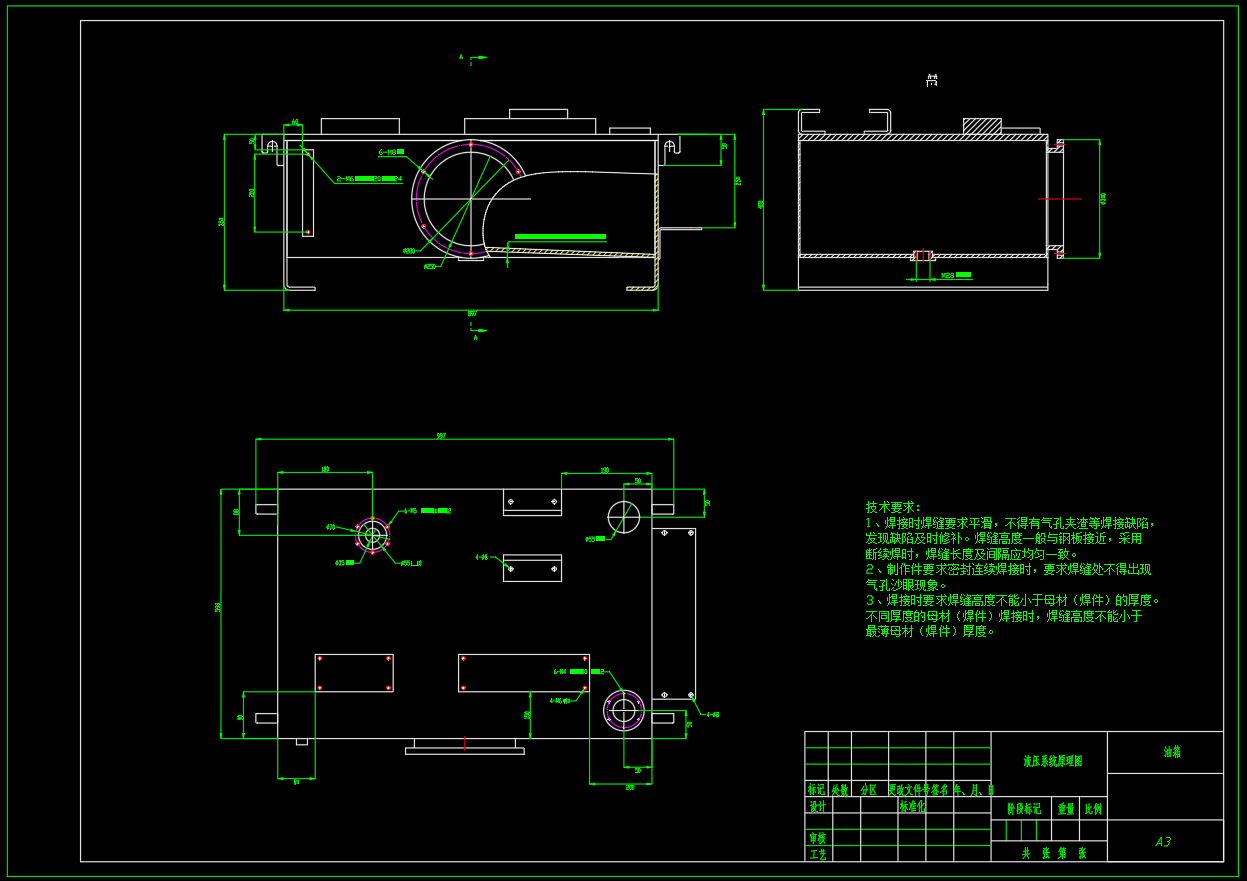

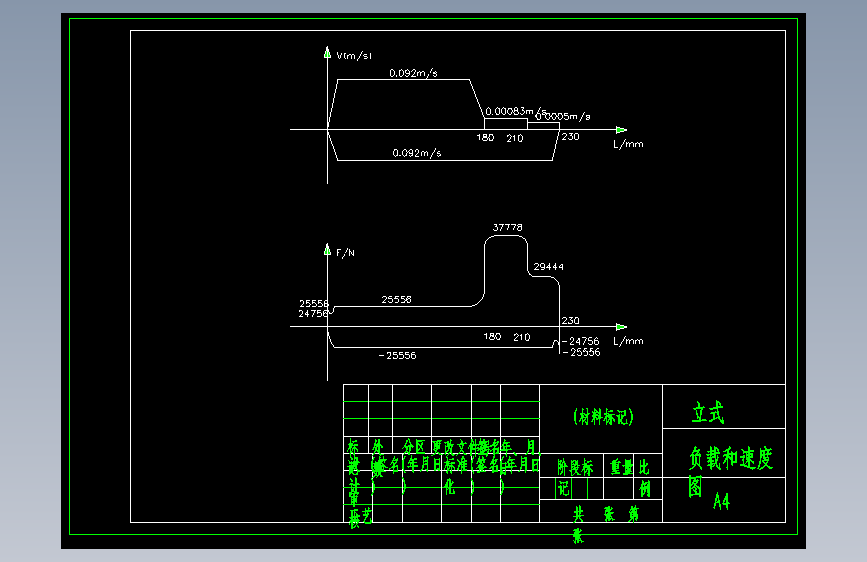

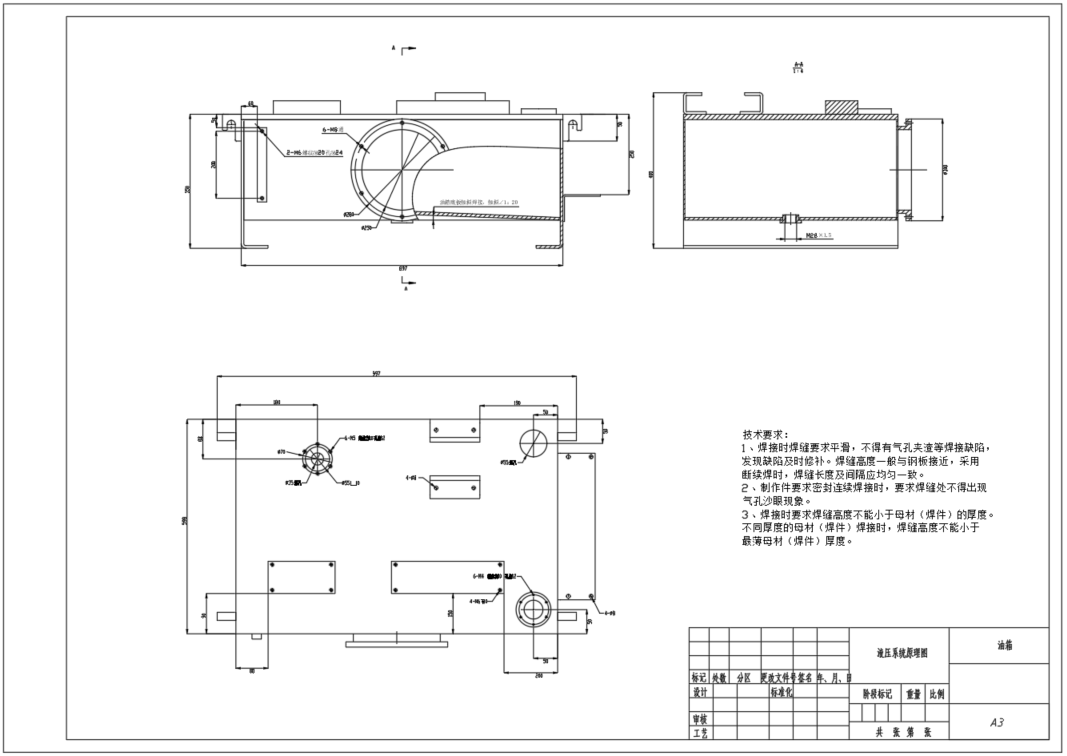

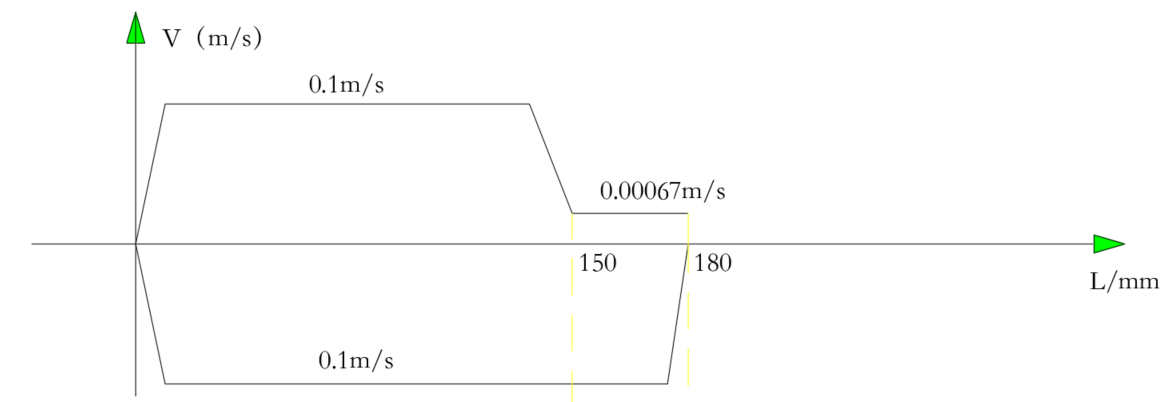

专用组合机床液压系统设计（F=11KN），包含液压系统原理图，油缸装配图，油箱组件图，油缸后盖零件图，立式速度和负载图，卧式速度和负载图，设计计算书等。动作循环： 立式：快进→工进Ⅰ→工进Ⅱ→死挡块停留→快退→原位停止； 卧式：快进→工进→停留→快退→原位停止。
