钢筋切断机液压系统（CAD+说明书）（ID:1804203）
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17373493961540.zip | 2.48M |
| 2 | 1.png | 26.94K |
| 3 | 2.png | 15.23K |
| 4 | 3.png | 233.59K |
| 5 | 4.png | 182.62K |
| 6 | 5.png | 86.69K |
| 7 | 6.png | 46.27K |
| 8 | 钢筋切断机-液压系统原理图-A3.dwg | 240.98K |
| 9 | 钢筋切断机-液压系统设计说明书.docx | 1.51M |
| 10 | 钢筋切断机-液压缸工况图-A3.dwg | 131.88K |
| 11 | 钢筋切断机-液压缸装配图-A3.dwg | 164.57K |
| 12 | 钢筋切断机-负载图和速度图-A3.dwg | 172.30K |
此图纸下载需要400金币
立即下载
发布者
机械与液压（原创） +V:13122291832
创作: 684
粉丝: 75
加入时间：2023-10-23
模型信息
图纸ID：1804203
图纸格式：dwg
文件大小：2.54M
所需金币：400
上传时间：2025-01-20 13:03:19
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2018
标签
图纸简介

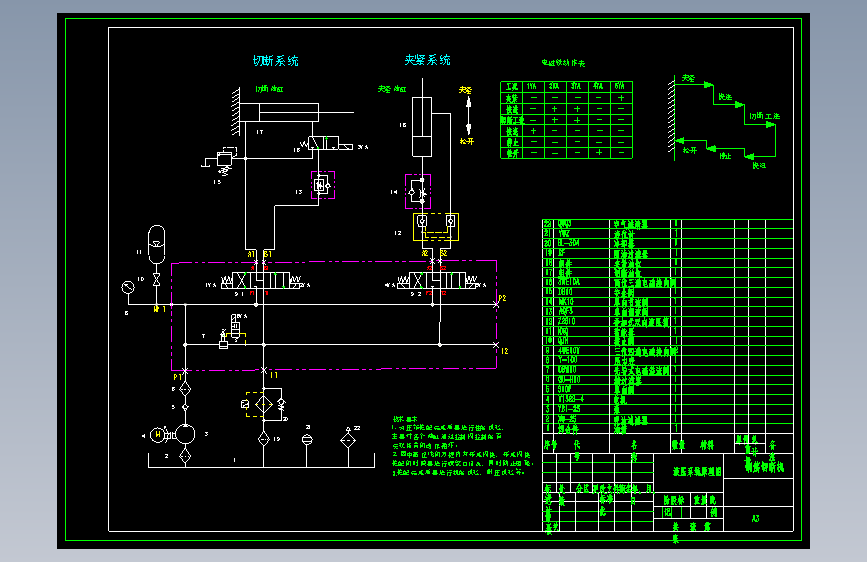

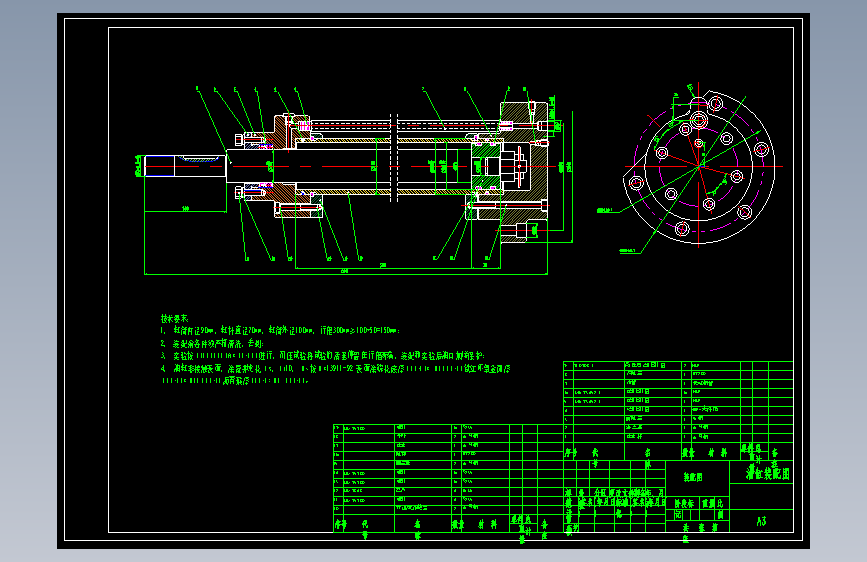

钢筋切断机液压系统，包含液压系统原理图，液压缸装配图，液压缸工况图，速度图和负载图，设计计算书。 （1）实现功能：夹紧—快进—切断（工进）—快退—停止—夹紧松开的工作循环 （2）已知基本参数：最大切断力15000N，快进负载250N，返回负载300N，快进与快退速度设定相等，均为1m/min，工作台工进速度为0.9m/min。
