铣床主轴设计（ID:1806419）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1737362028975.zip | 15.70M |
| 2 | A碟簧.SLDPRT | 70.61K |
| 3 | BT40导套.SLDPRT | 543.69K |
| 4 | BT40拉丁.SLDPRT | 364.60K |
| 5 | 主轴.DWG | 668.58K |
| 6 | 主轴.SLDASM | 2.47M |
| 7 | 主轴.SLDDRW | 1.85M |
| 8 | 主轴.STEP | 9.24M |
| 9 | 主轴.x_t | 4.49M |

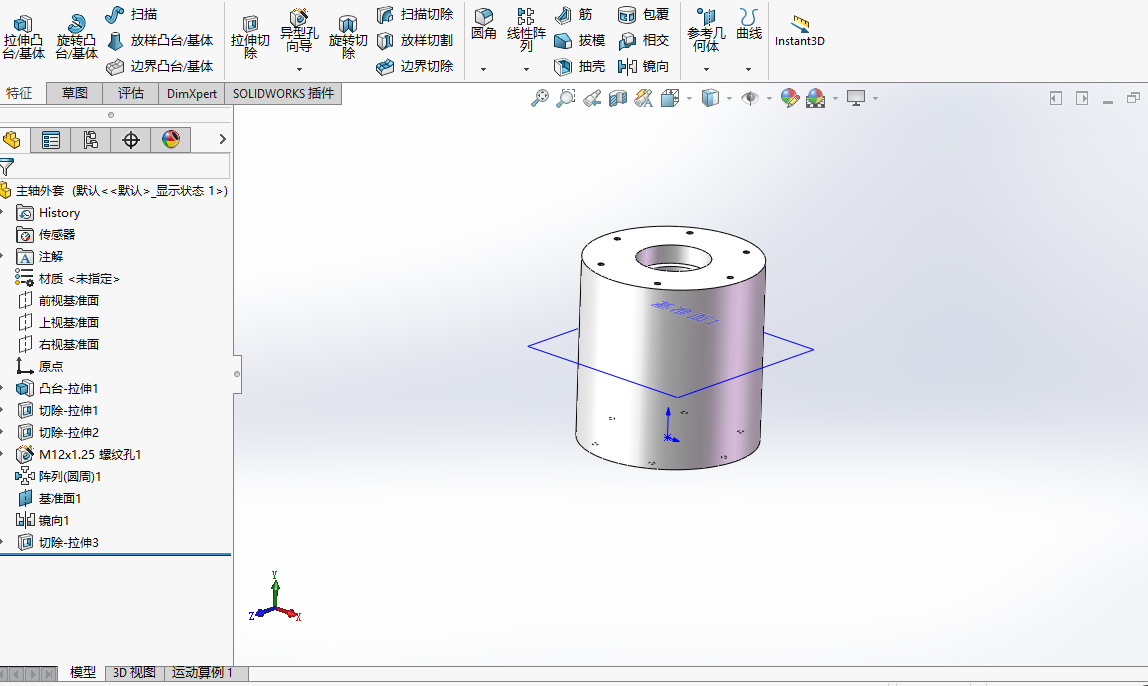

| 10 | 主轴外套.SLDPRT | 128.84K |
| 11 | 主轴外套建模细节.PNG | 164.40K |

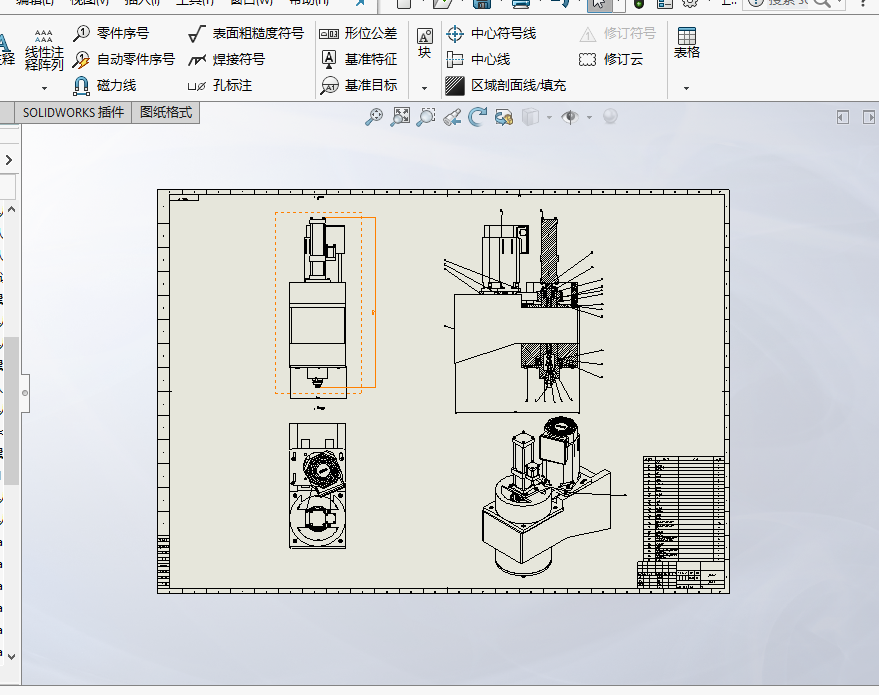

| 12 | 主轴工程图.PNG | 259.15K |
| 13 | 主轴设计参考.PNG | 235.68K |
| 14 | 前端盖.SLDPRT | 103.94K |
| 15 | 同步带.SLDPRT | 78.82K |
| 16 | 后端盖.SLDPRT | 103.41K |
| 17 | 外壳1.SLDPRT | 159.19K |
| 18 | 大皮带轮.SLDPRT | 614.98K |

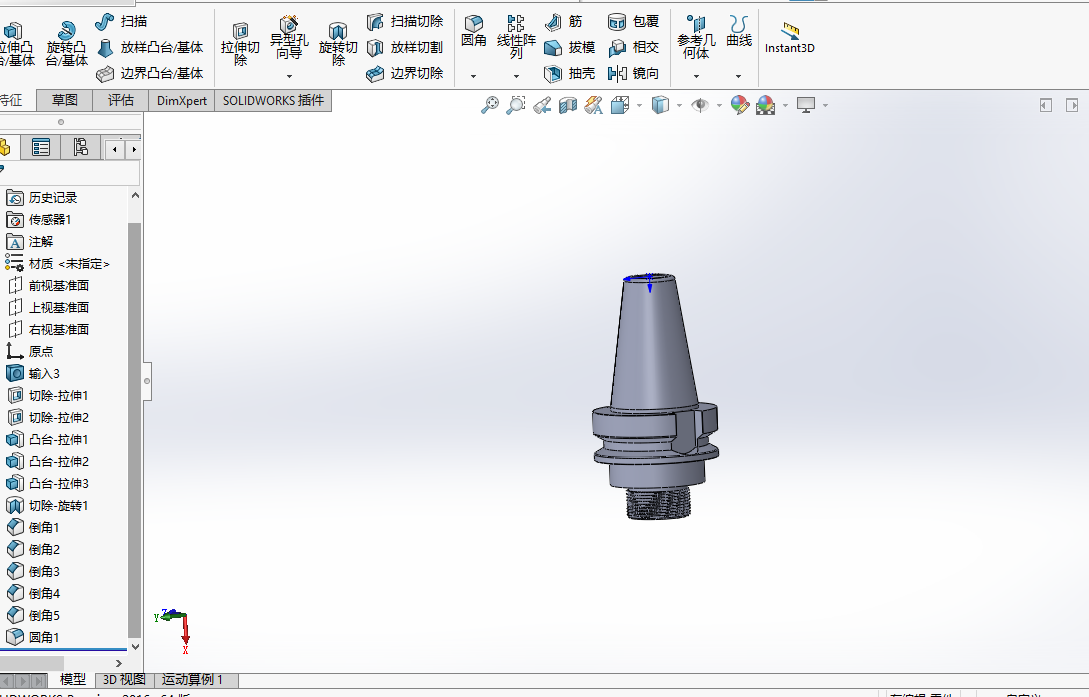

| 19 | 导套建模细节.PNG | 169.67K |
| 20 | 小皮带轮.SLDPRT | 347.96K |
| 21 | 打刀缸.SLDPRT | 921.83K |
| 22 | 拉刀爪.SLDPRT | 102.35K |
| 23 | 拉杆.SLDPRT | 95.95K |
| 24 | 挡圈2.SLDPRT | 69.98K |
| 25 | 支架.SLDPRT | 123.02K |
| 26 | 电机板.SLDPRT | 145.19K |
| 27 | 电机模型.SLDPRT | 720.55K |
| 28 | 碟簧压盖.SLDPRT | 92.95K |
| 29 | 芯轴1.SLDPRT | 182.51K |

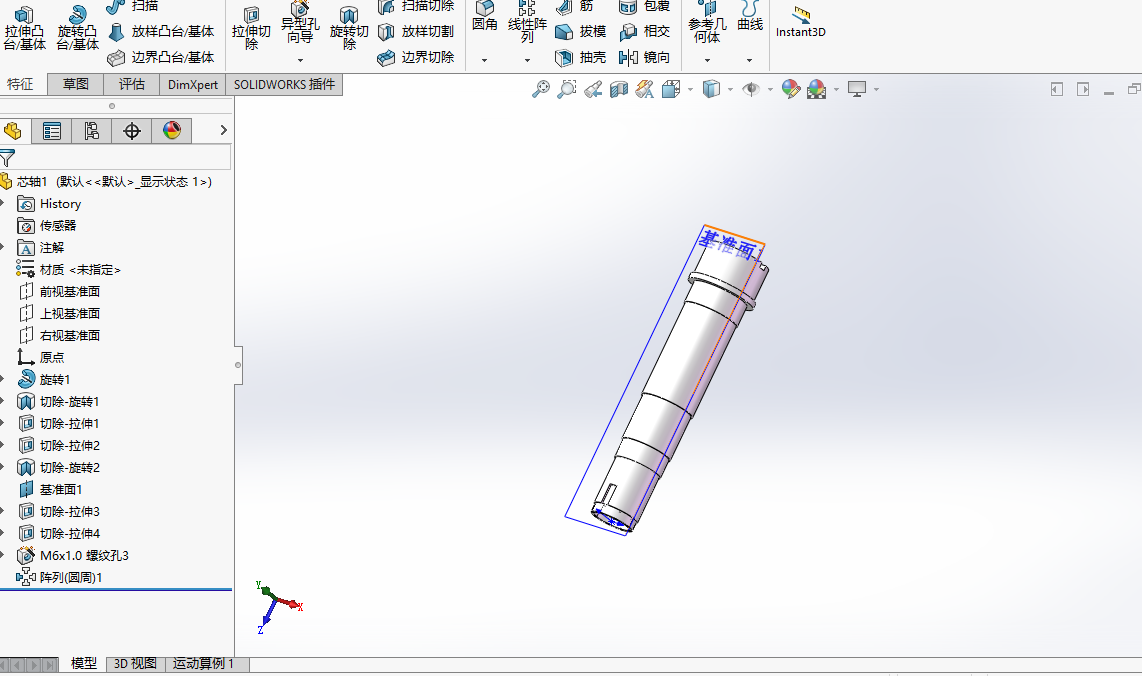

| 30 | 芯轴建模细节.PNG | 175.64K |
| 31 | 轴承挡圈1.SLDPRT | 70.43K |

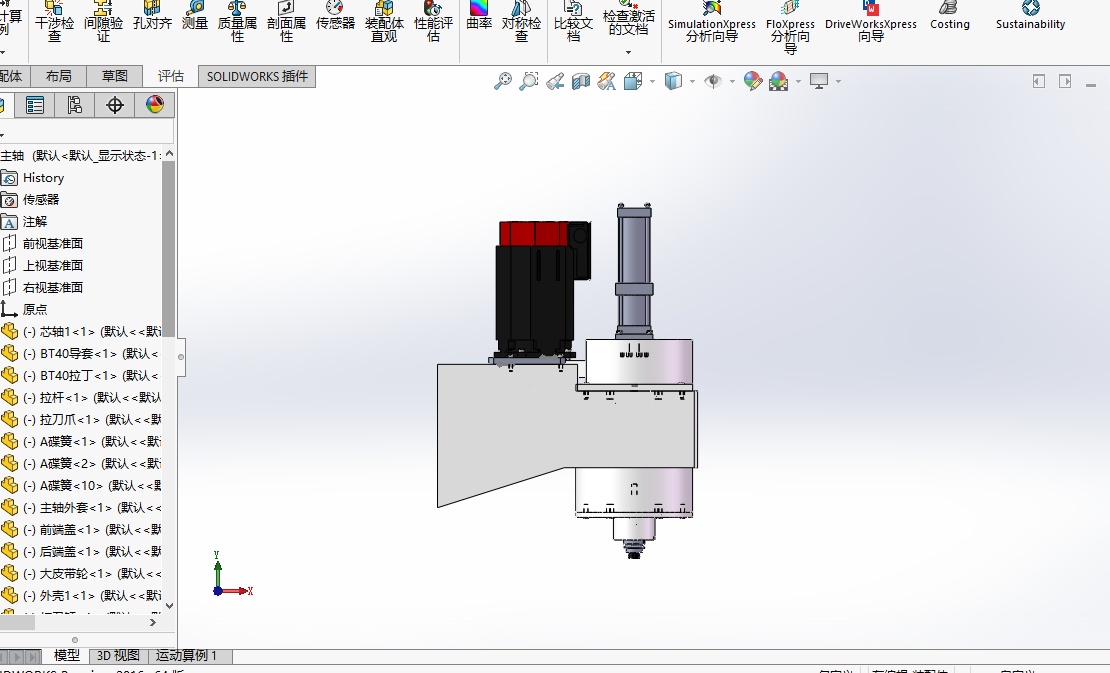

| 32 | 铣床主轴侧面.PNG | 152.07K |

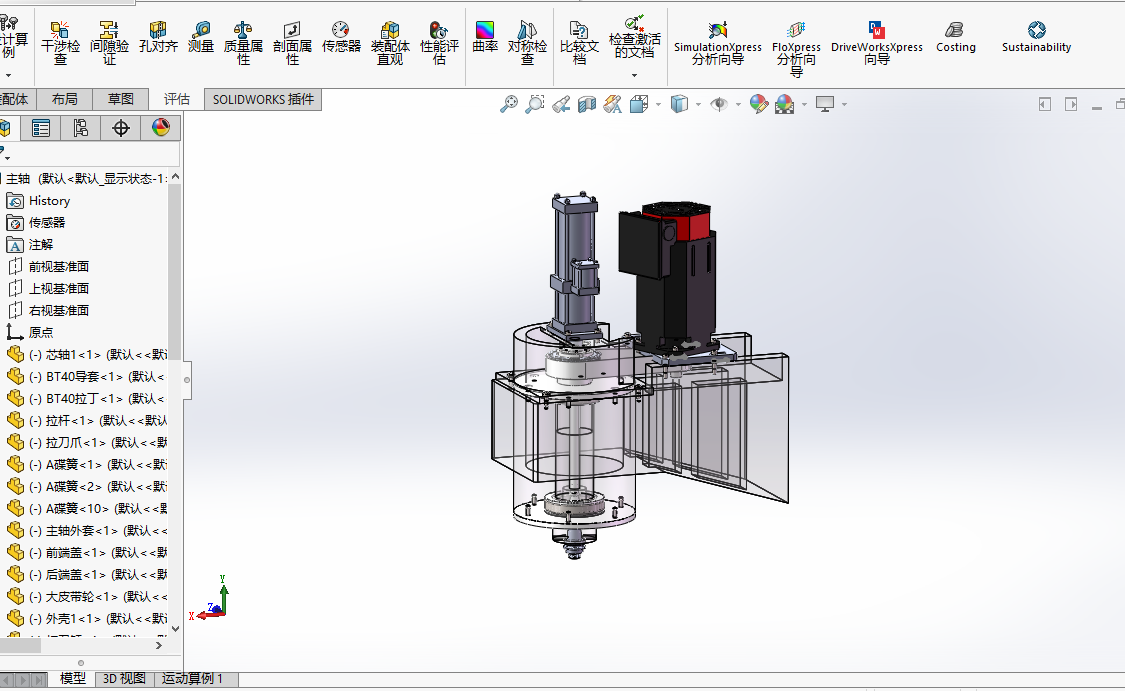

| 33 | 铣床主轴内部.PNG | 216.82K |

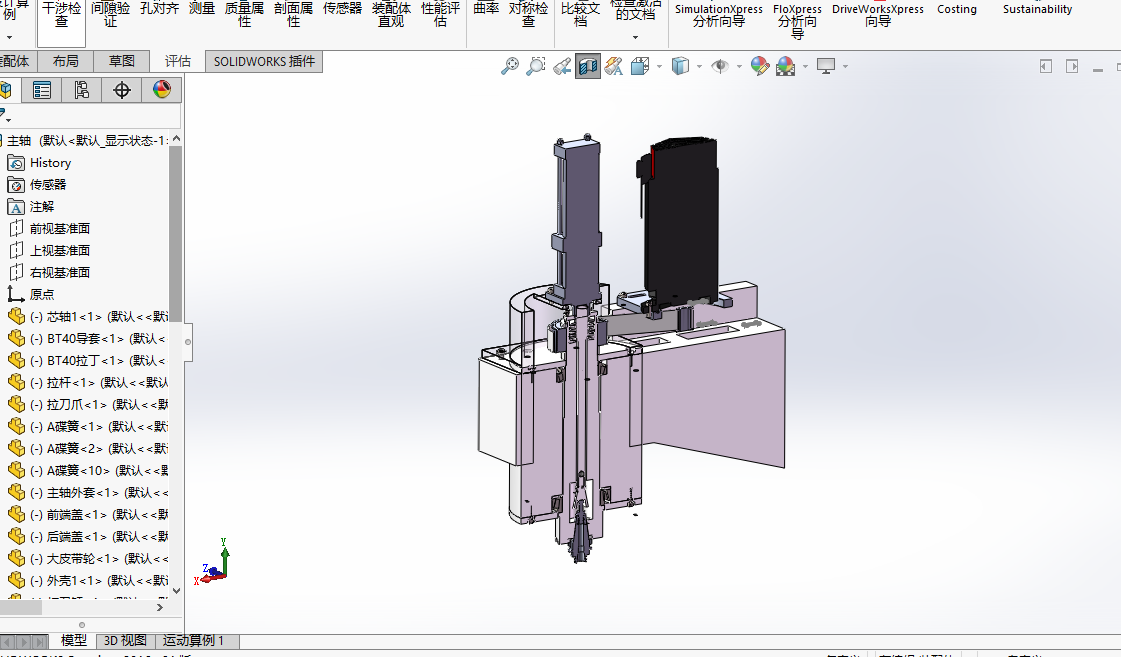

| 34 | 铣床主轴剖视.PNG | 187.52K |
| 35 | 铣床主轴正面.PNG | 152.39K |

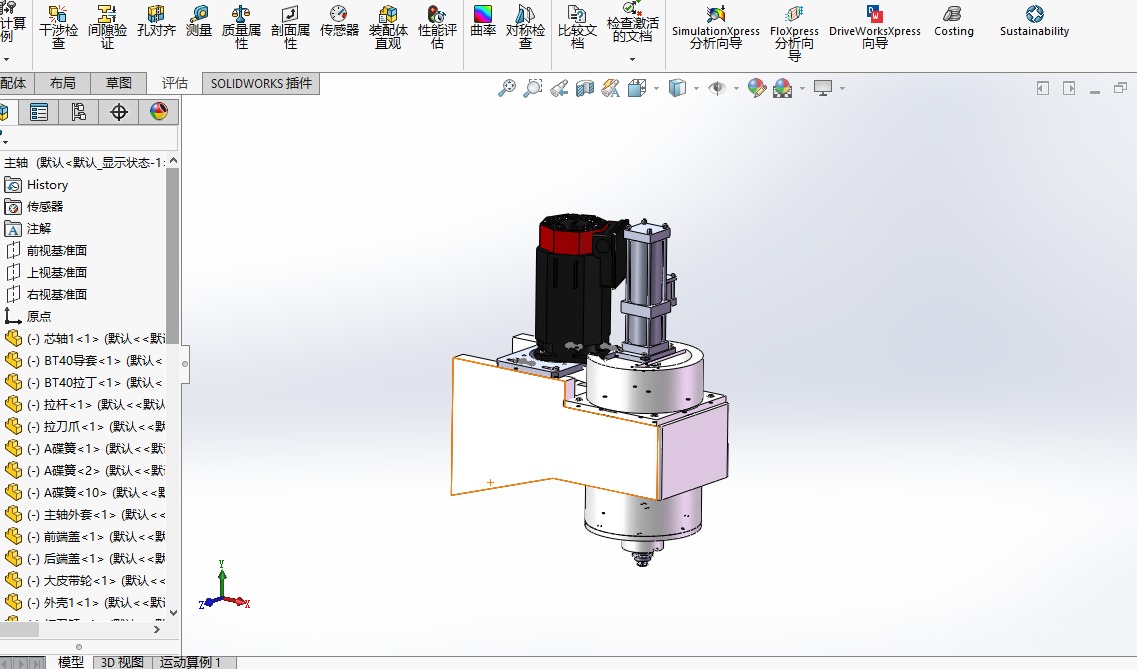

| 36 | 铣床主轴装配.PNG | 193.17K |

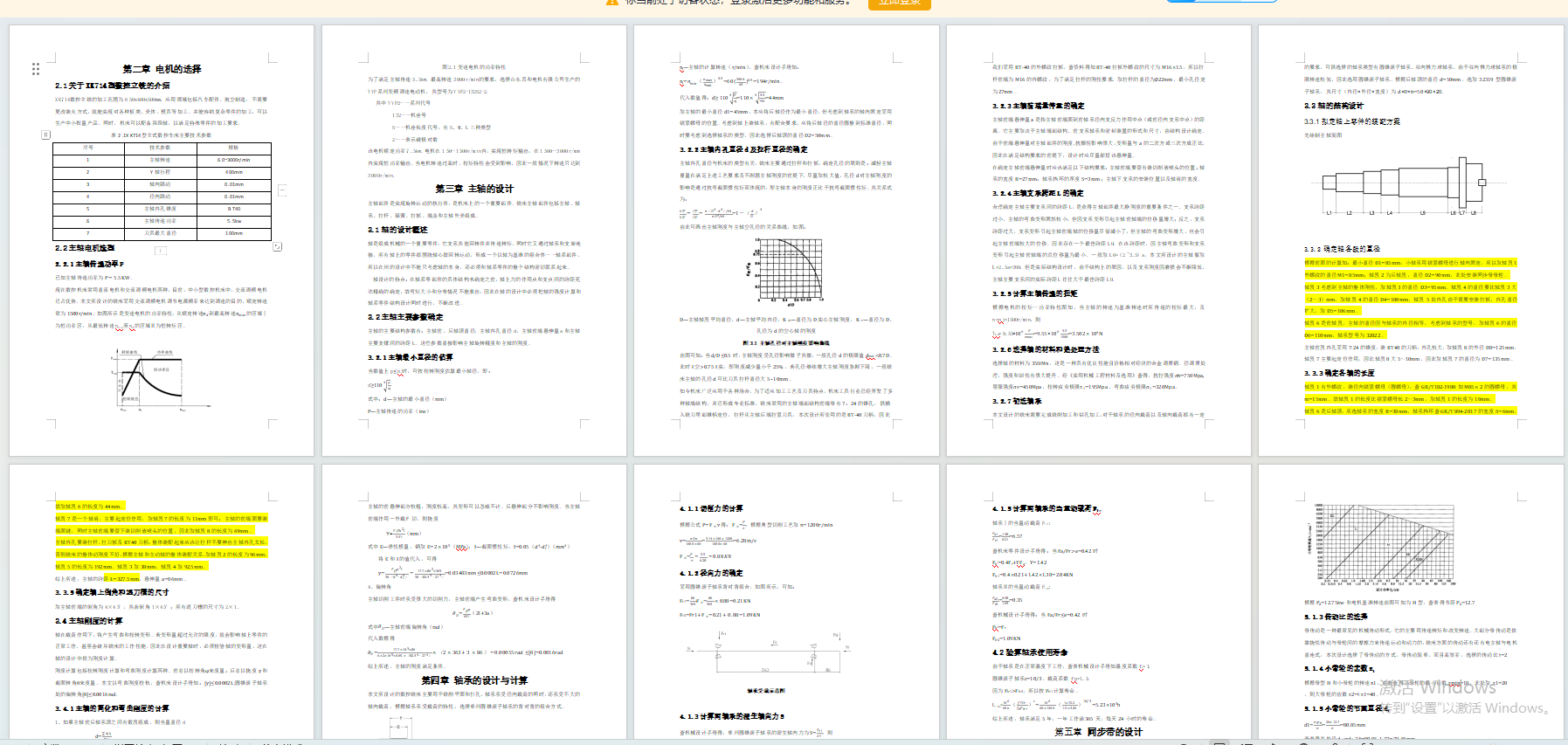

| 37 | 铣床主轴设计参考.docx | 1.29M |
| 38 | 锁紧螺母.SLDPRT | 87.05K |
| 39 | 隔套3.SLDPRT | 77.44K |
此图纸下载需要520金币
立即下载
发布者
跃飞空间
创作: 1295
粉丝: 80
加入时间：2021-08-24
模型信息
图纸格式：sldprt,dwg,sldasm,slddrw,step,x_t
文件大小：16.08M
所需金币：520
上传时间：2025-01-20 16:33:50
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2016
标签
图纸简介

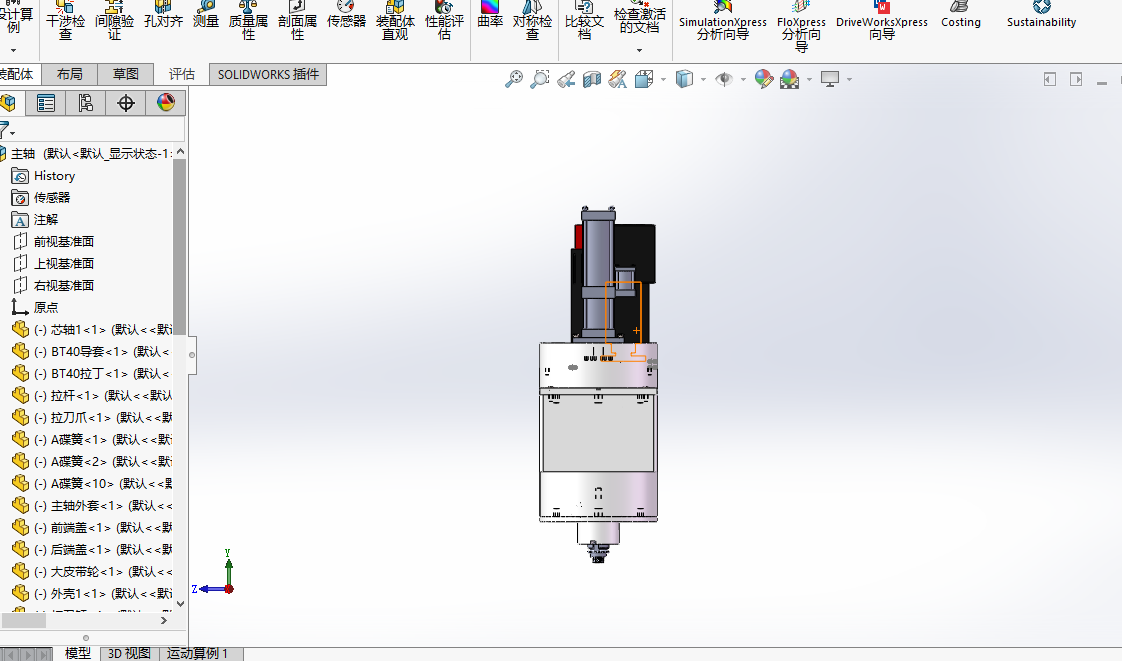

铣床主轴设计，模型为sw设计，模型为装配文件，铣床主轴主要由导套，外壳，主轴外套，芯轴，拉杆，支架，皮带，电机，皮带轮，端盖，打刀缸，拉刀爪等装配组成。模型文档包含参考设计书，工程图，模型仅供参考，欢迎下载学习。
