液压油梁式抽油机（CAD+说明书）（ID:1806753）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17373629264602.zip | 5.53M |
| 2 | 液压油梁式抽油机-总装配-A0.DWG | 1.20M |

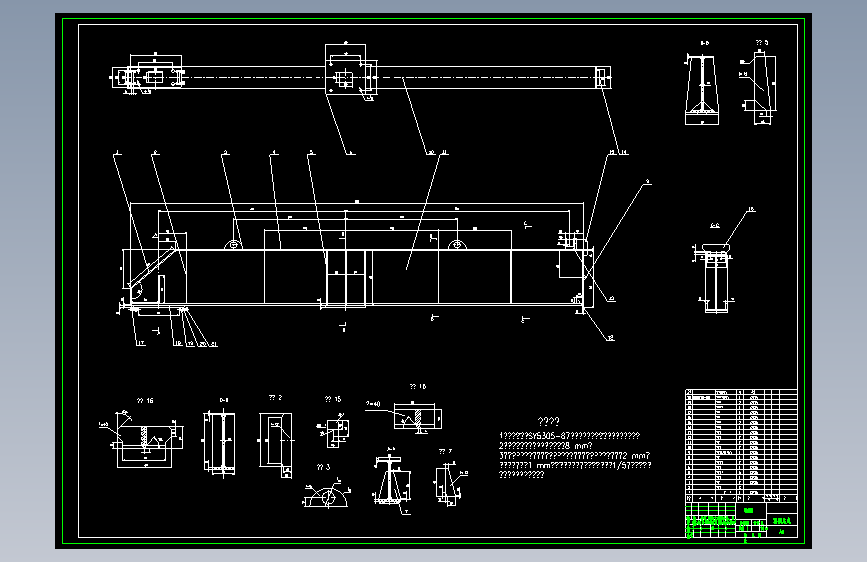

| 3 | 液压油梁式抽油机-游梁总成-A0.dwg | 95.36K |
| 4 | 液压油梁式抽油机-驴头组件-A1.dwg | 76.50K |

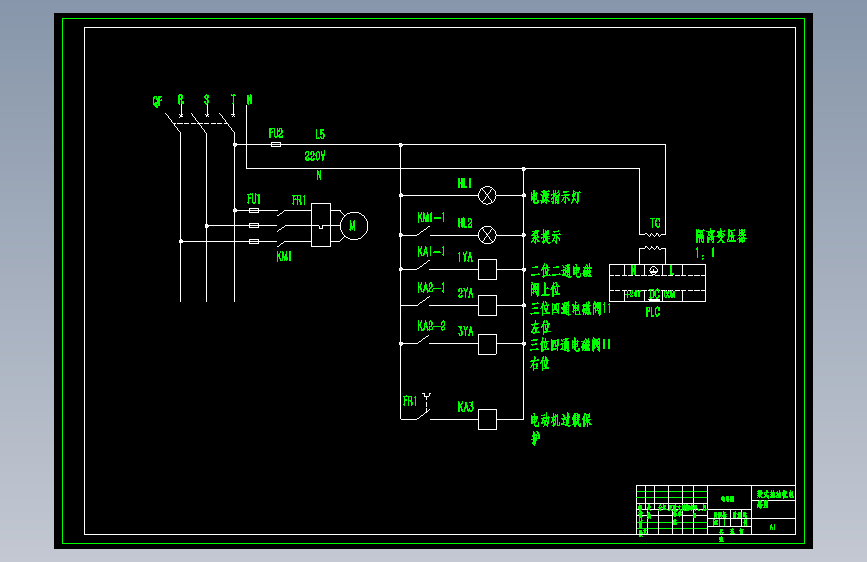

| 5 | 液压油梁式抽油机控制电路图-A1.dwg | 130.94K |

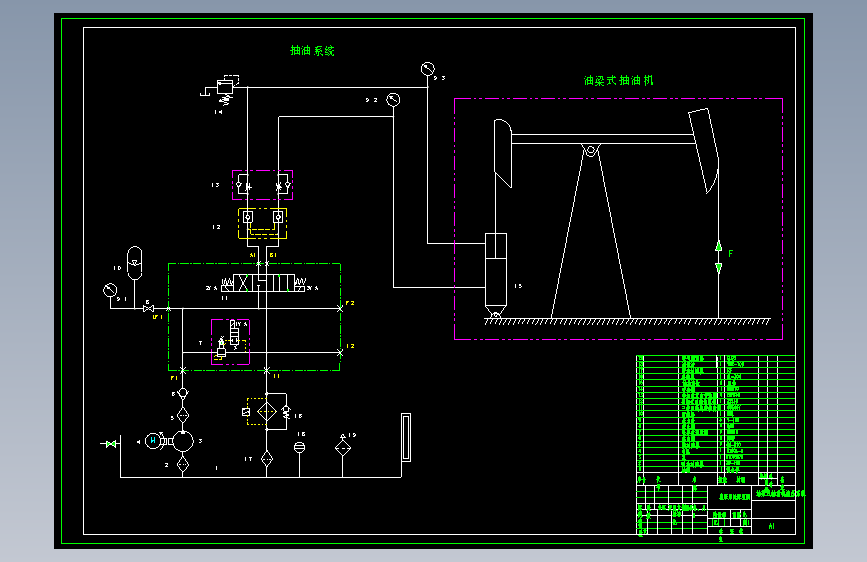

| 6 | 液压油梁式抽油机液压系统原理图-A1.dwg | 211.54K |
| 7 | 液压油梁式抽油机设计（说明书）.docx | 3.39M |

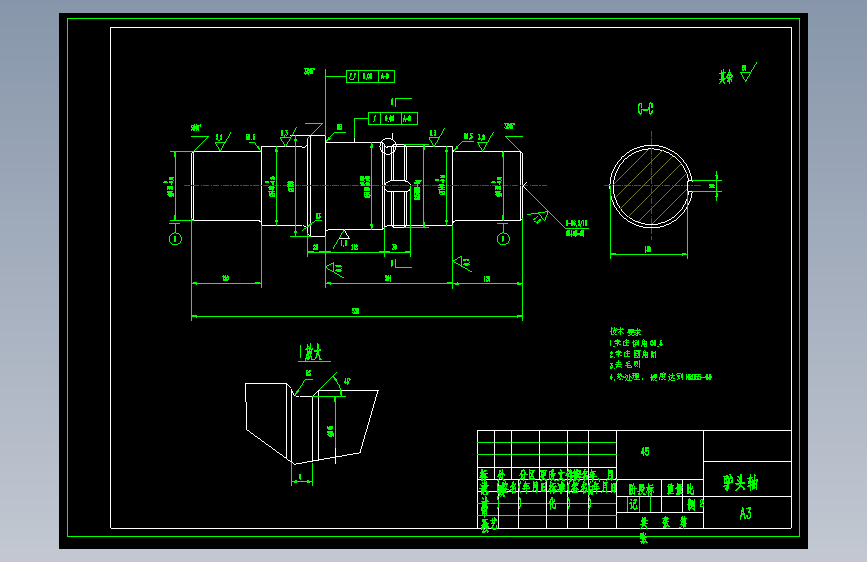

| 8 | 液压油梁式抽油机驴头轴-A3.dwg | 158.88K |
| 9 | 1.png | 64.98K |
| 10 | 2.png | 99.23K |
| 11 | 3.png | 146.39K |
| 12 | 4.png | 63.46K |
| 13 | 5.png | 111.32K |
| 14 | 6.png | 193.17K |
| 15 | 7.png | 168.32K |
此图纸下载需要750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 529
粉丝: 51
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：5.66M
所需金币：750
上传时间：2025-01-20 16:48:50
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介
液压游梁式抽油机，包含液压系统原理图设计，总装配图，游梁总成，驴头组件，驴头轴，控制电路，设计计算书等。 基本参数： 抽油载荷：50KN 冲程：3670mm 游梁后壁长度：3000mm 最大摆角：30°
