B2SG112高精度包被机加工图（ID:1828246）

机械设备 / 非标机械 / B2SG112高精度包被机加工图

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17375461379013.zip	2.42M

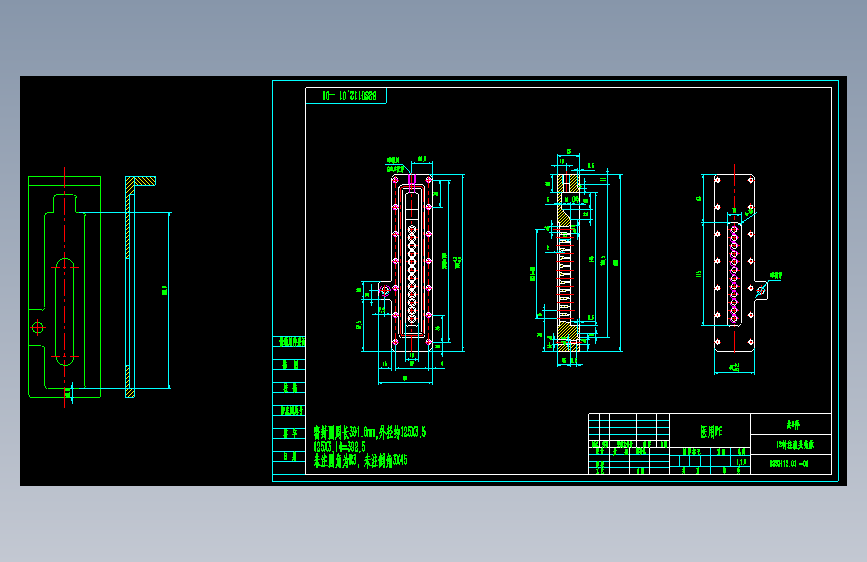

2	B2SG112.01-0112针注液头壳体.dwg	110.77K

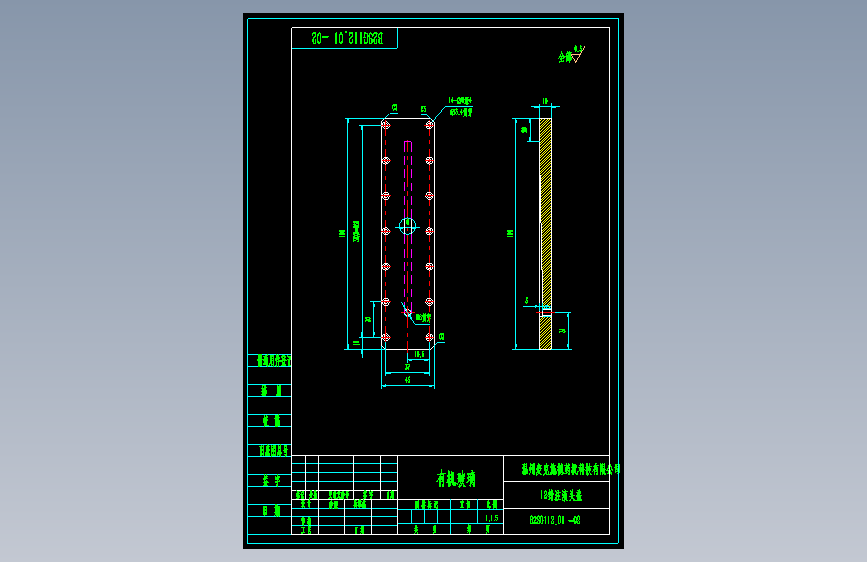

3	B2SG112.01-0212针注液头盖.dwg	90.19K
4	B2SG112.02-01直线轴承安装座垫板.dwg	64.15K
5	B2SG112.02-02水平运动步进电机安装座.dwg	66.62K
6	B2SG112.02-03滑块连接板.dwg	76.57K
7	B2SG112.02-04从动轮安装座.dwg	78.94K
8	B2SG112.02-05从动轮轴芯.dwg	62.40K
9	B2SG112.02-06板仓立板.dwg	65.06K
10	B2SG112.02-07板仓.dwg	67.31K
11	B2SG112.02-08光电感应开关挡板.dwg	61.08K
12	B2SG112.02-09光电感应开关安装板.dwg	66.40K
13	B2SG112.02-10水平皮带固定块.dwg	63.87K
14	B2SG112.03-01步进电机安装座.dwg	75.22K
15	B2SG112.03-02从动皮带安装座.dwg	78.94K
16	B2SG112.03-03托板.dwg	60.56K
17	B2SG112.03-04滑块连接板.dwg	72.88K
18	B2SG112.03-05托板连接轴收板.dwg	61.90K
19	B2SG112.03-05托板连接轴放板.dwg	59.87K
20	B2SG112.03-06直线轴承固定座.dwg	67.71K
21	B2SG112.03-07浮动板.dwg	77.07K
22	B2SG112.03-08直线轴承滑块安装座.dwg	71.88K
23	B2SG112.03-09滑动座.dwg	81.69K
24	B2SG112.03-10滑块固定座L.dwg	79.38K
25	B2SG112.03-10滑块固定座R.dwg	78.44K
26	B2SG112.03-11滑动座连接板.dwg	70.68K

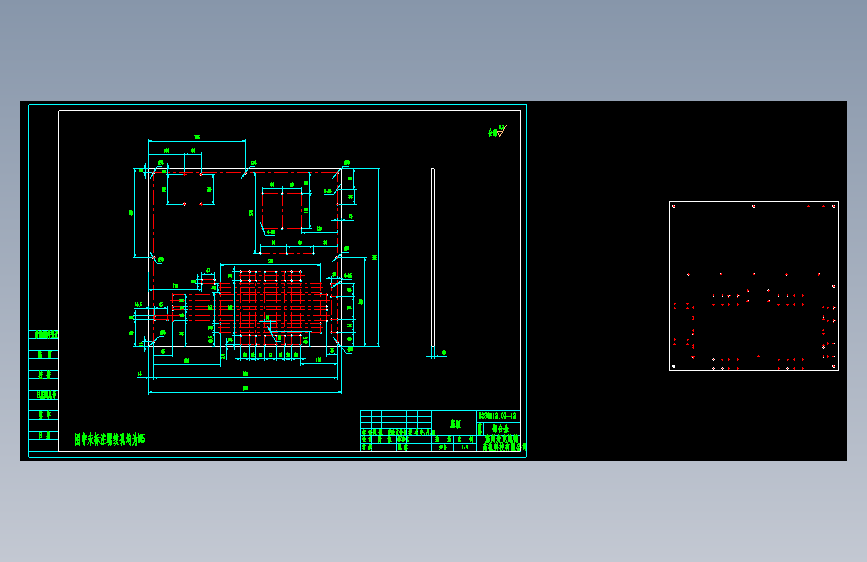

27	B2SG112.03-12底板需要更改.dwg	145.10K
28	B2SG112.03-13同步带轮芯轴.dwg	62.43K
29	B2SG112.03-14光电开关安装座.dwg	61.81K
30	B2SG112.03-15光电开关感应板.dwg	61.46K
31	B2SG112.03-16垂直机构皮带固定块.dwg	59.18K
32	B2SG112.03-17轴.dwg	60.46K

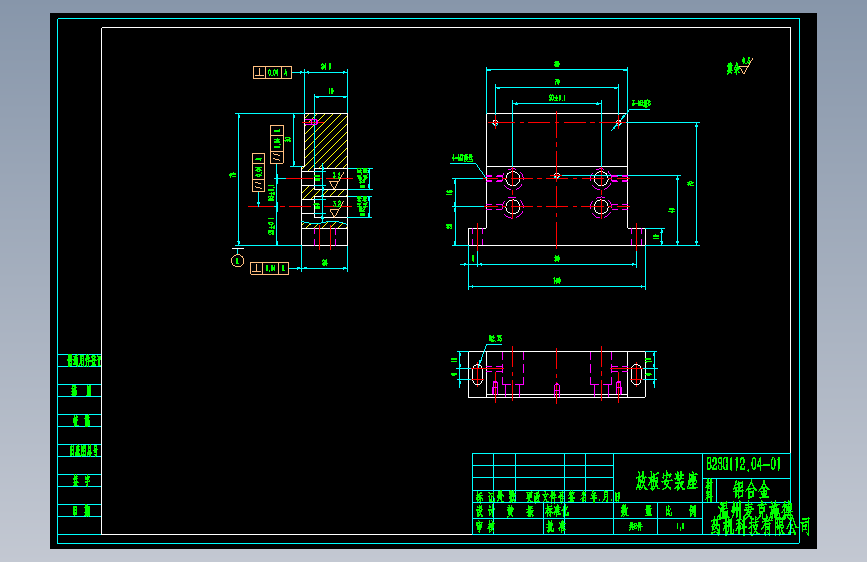

33	B2SG112.04-01放板安装座.dwg	85.25K
34	B2SG112.04-02放板活塞（上）.dwg	57.92K
35	B2SG112.04-02放板活塞（下）.dwg	59.78K
36	B2SG112.04-03凸轮.dwg	70.27K
37	B2SG112.04-04凸轮轨迹板.dwg	79.82K
38	B2SG112.04-05收放板安装座罩.dwg	64.93K
39	B2SG112.04-06收板安装座.dwg	84.88K
40	B2SG112.04-07收板活塞.dwg	57.42K
41	B2SG112.04-08收板活塞挡板.dwg	61.24K
42	B2SG112.04-09弹簧挡板.dwg	64.58K
43	B2SG112.05-05电器安装板钣金.dwg	84.85K
44	B2SG112.05-06电源组件支架.DWG	66.25K
45	B2SG112.05-09光杆固定座.dwg	59.21K

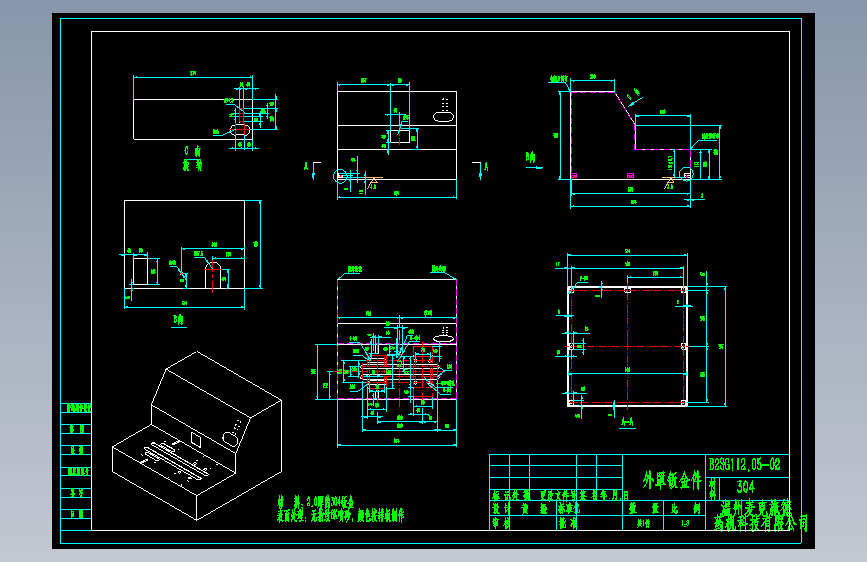

46	B2SG112.05-02外罩钣金件.dwg	152.38K
47	B2SG112.05-03注液头罩钣金件.dwg	64.40K
48	B2SG112.05-04收放板钣金.DWG	77.22K
49	B2SG112.05-07触摸屏上盖.dwg	69.63K
50	B2SG112.05-08触摸屏下盖.dwg	71.53K
