车床液压系统F=21KN（CAD+说明书）（ID:1831085）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17377896486908.zip | 1.52M |
| 2 | 1.png | 85.30K |
| 3 | 2.png | 211.87K |
| 4 | 3.png | 138.56K |
| 5 | 4.png | 131.65K |
| 6 | 5.png | 83.00K |
| 7 | 6.png | 36.81K |

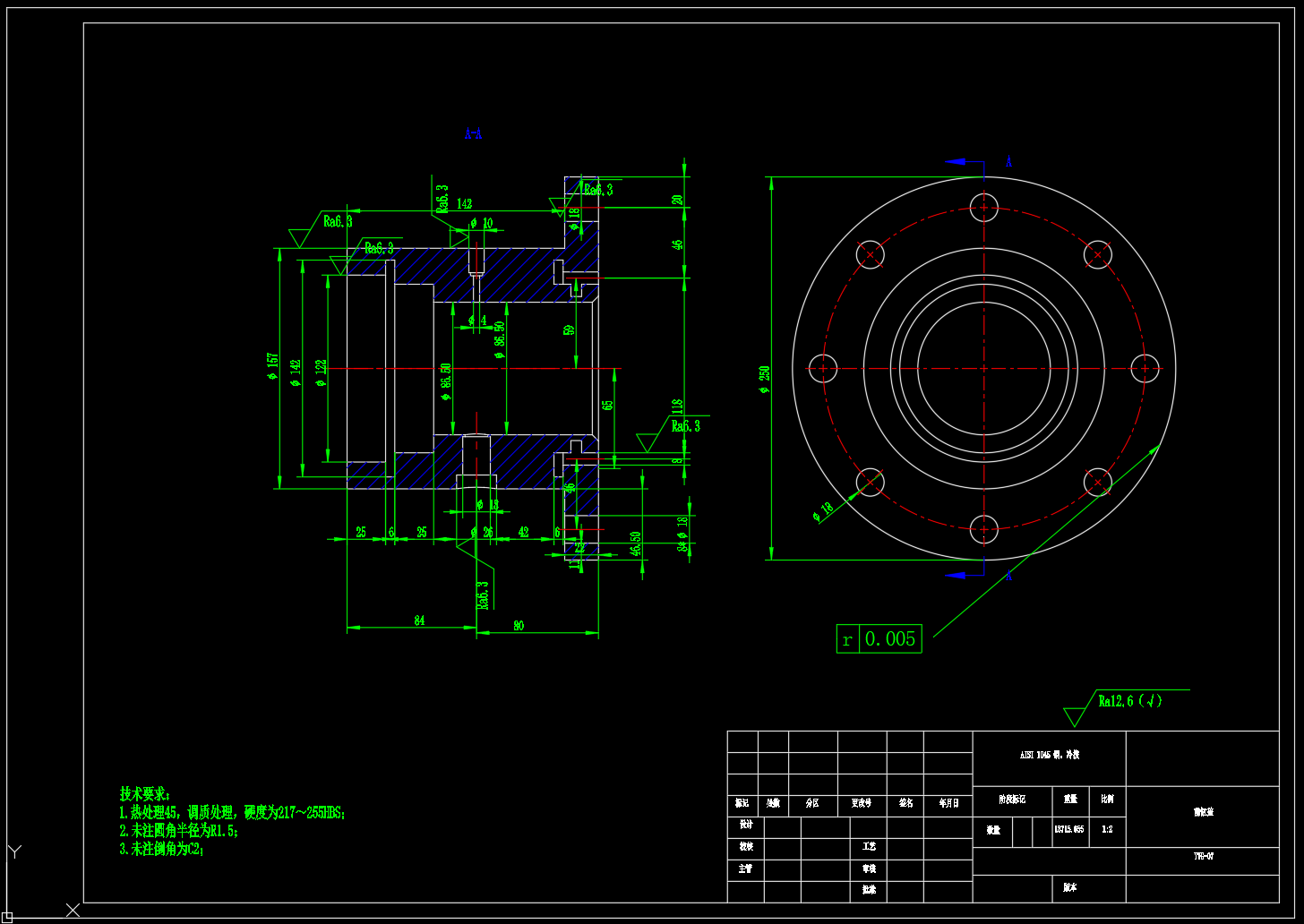

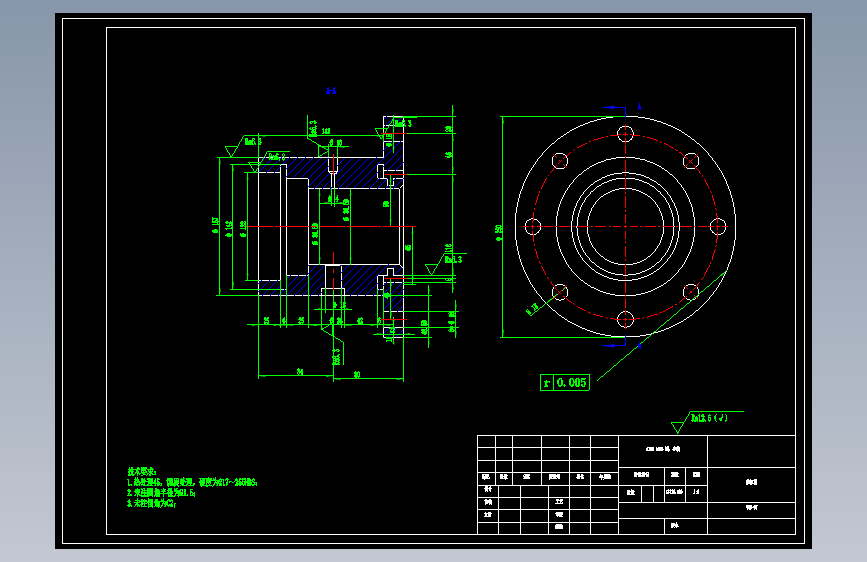

| 8 | 前缸盖.dwg | 80.97K |

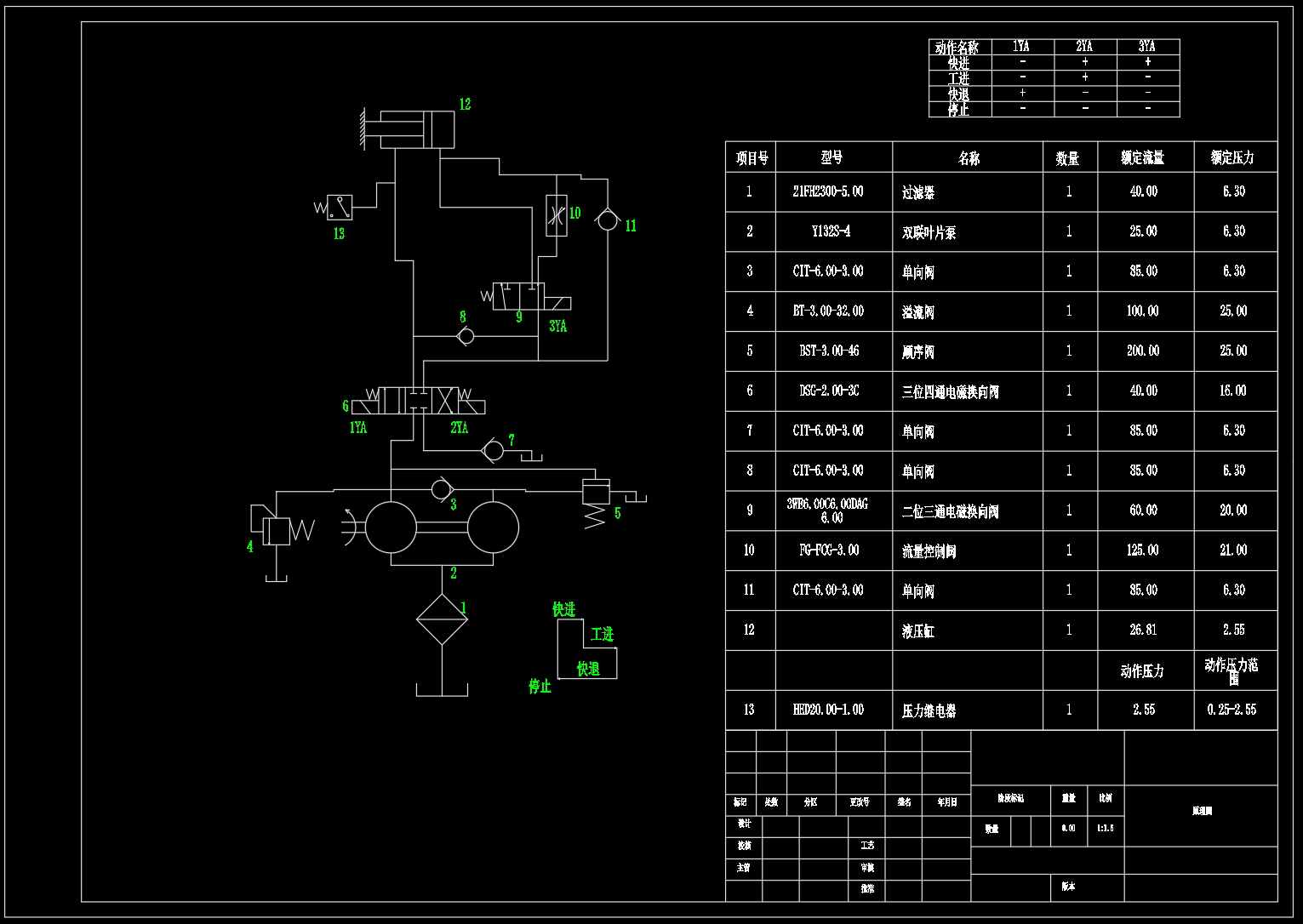

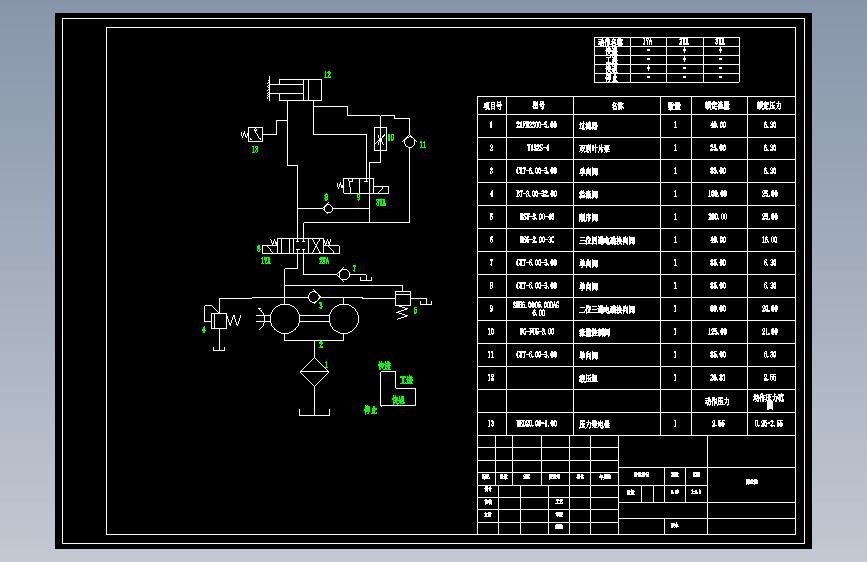

| 9 | 原理图.dwg | 95.67K |

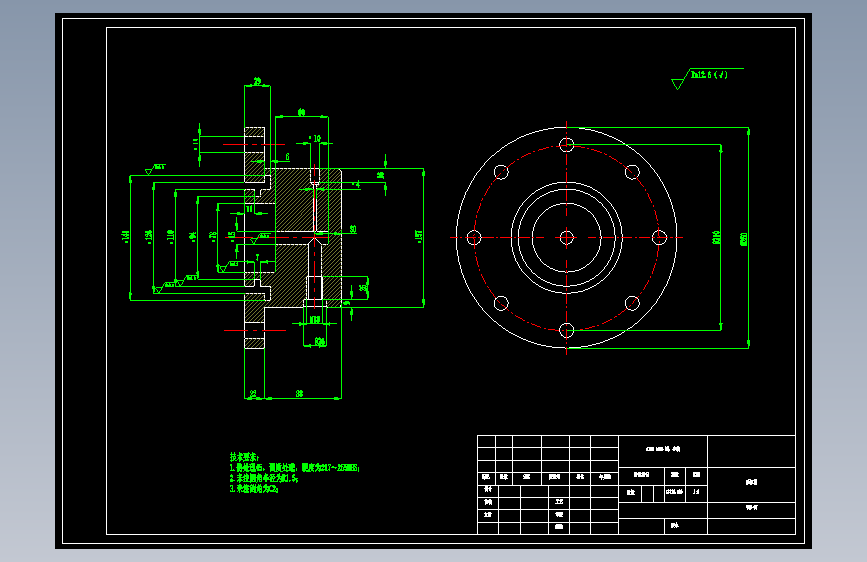

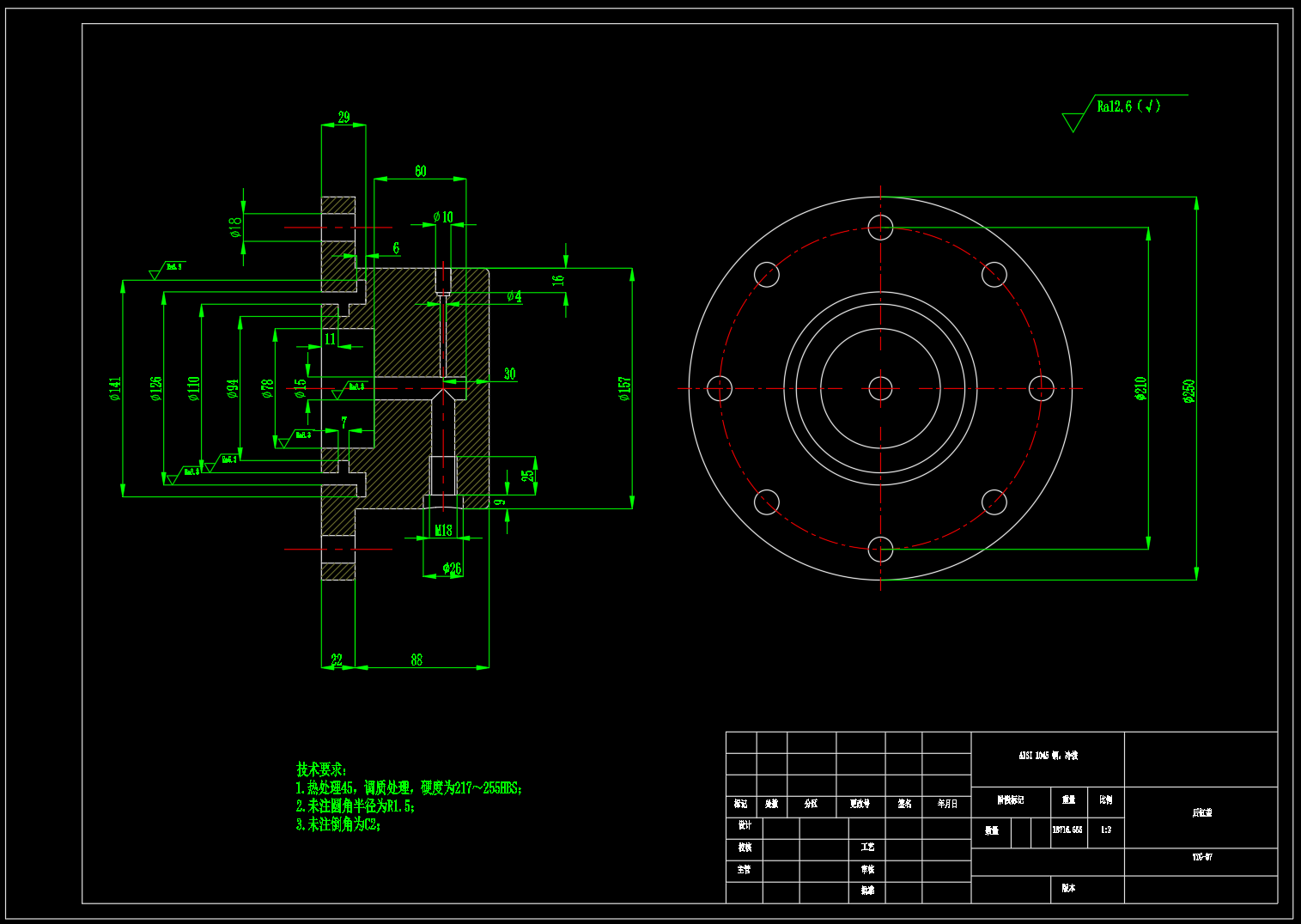

| 10 | 后缸盖.dwg | 138.40K |
| 11 | 液压缸装配图.dwg | 166.25K |

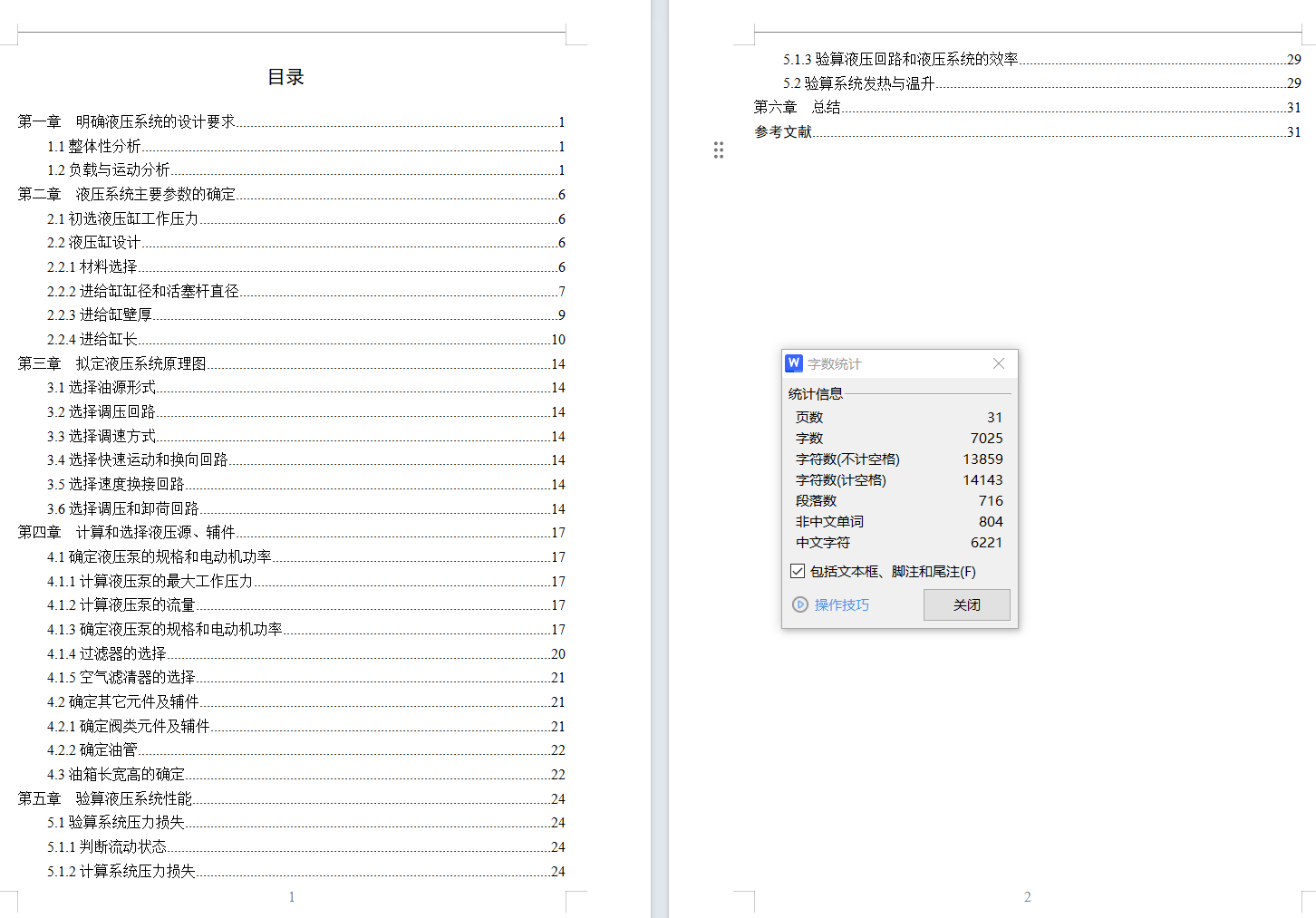

| 12 | 说明书-液压设计1.docx | 606.38K |
此图纸下载需要500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 684
粉丝: 69
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：1.56M
所需金币：500
上传时间：2025-01-25 15:20:50
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

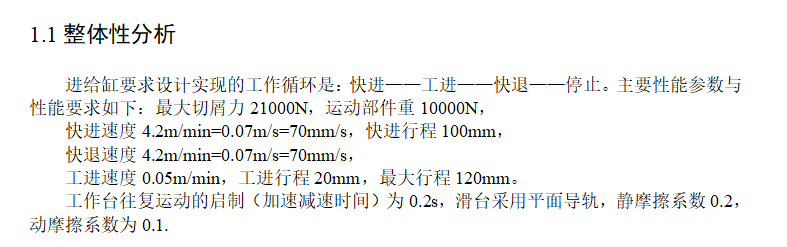

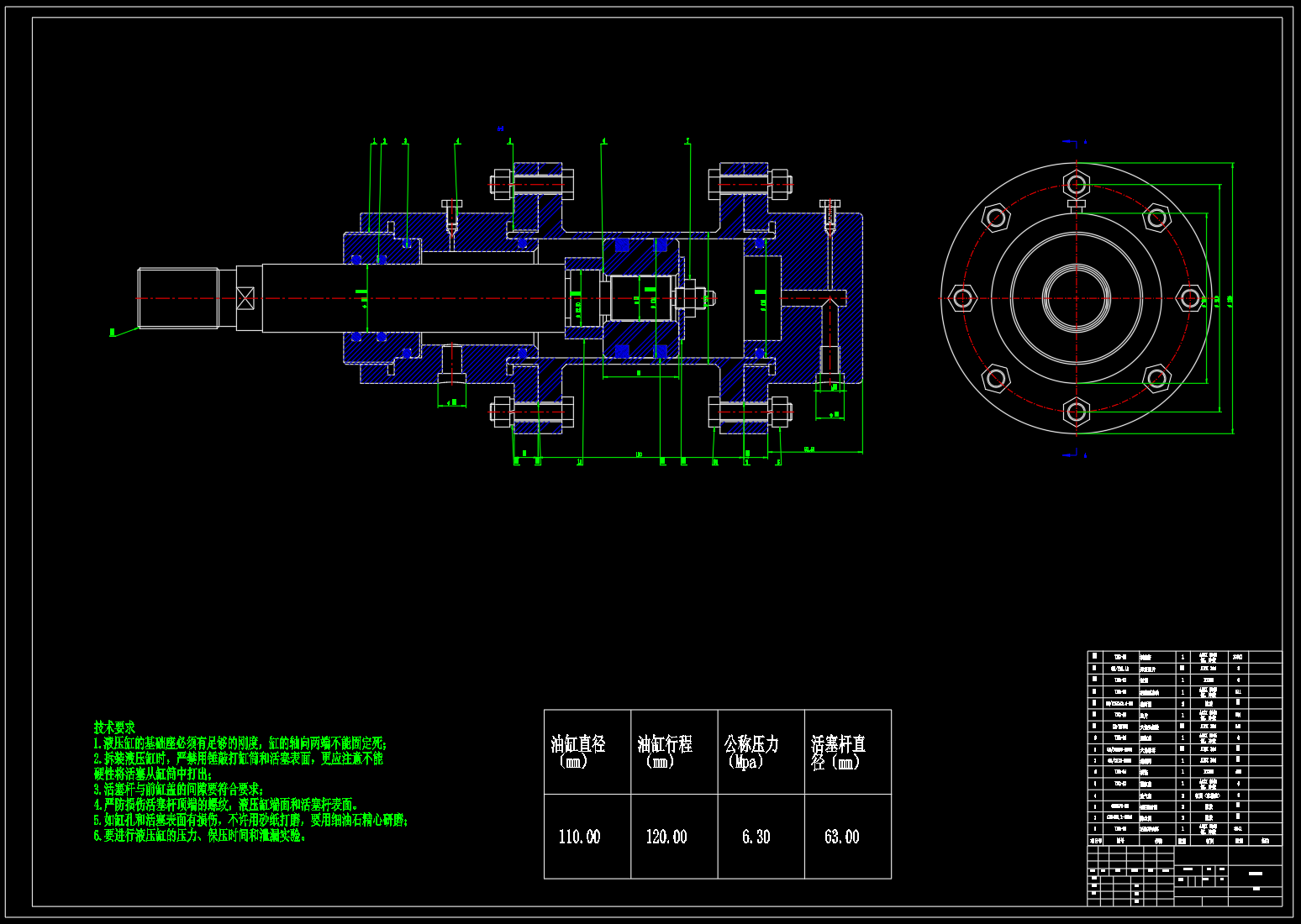

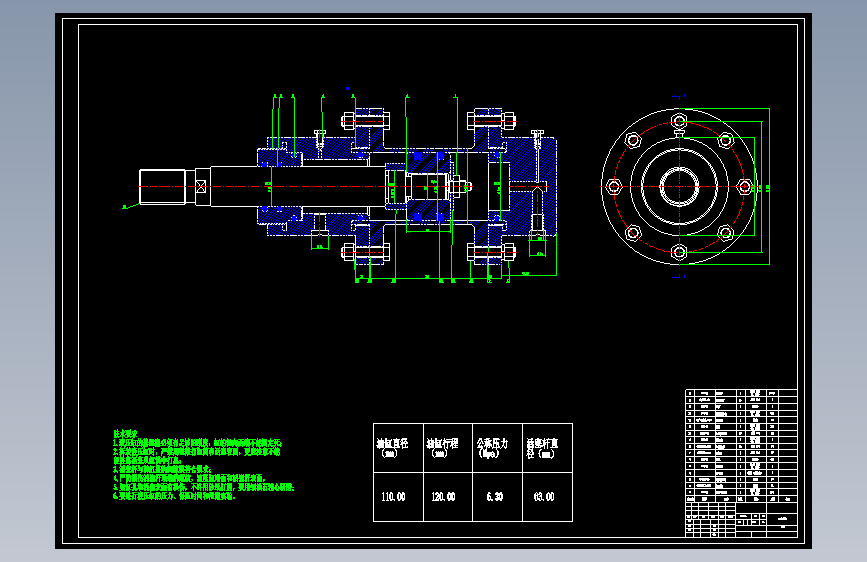

进给缸要求设计实现的工作循环是：快进——工进——快退——停止。主要性能参数与性能要求如下：最大切屑力21000N，运动部件重10000N， 快进速度4.2m/min=0.07m/s=70mm/s，快进行程100mm， 快退速度4.2m/min=0.07m/s=70mm/s， 工进速度0.05m/min，工进行程20mm，最大行程120mm。 工作台往复运动的启制（加速减速时间）为0.2s，滑台采用平面导轨，静摩擦系数0.2，动摩擦系数为0.1.
