6通径电磁换向阀Y型5凸肩（6张CAD+说明书）（ID:1848354）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17385793463960.zip | 1.80M |
| 2 | 1.png | 147.95K |
| 3 | 2.png | 244.15K |
| 4 | 3.png | 174.54K |
| 5 | 4.png | 51.22K |

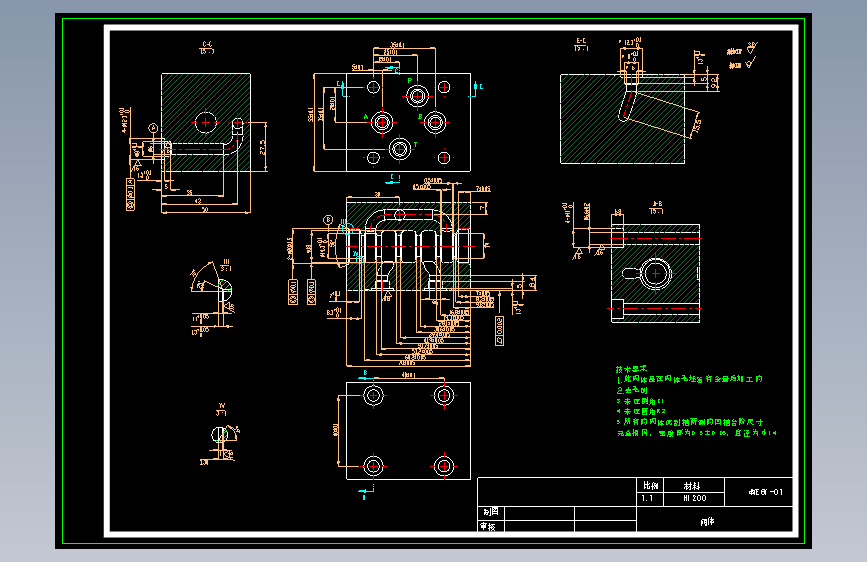

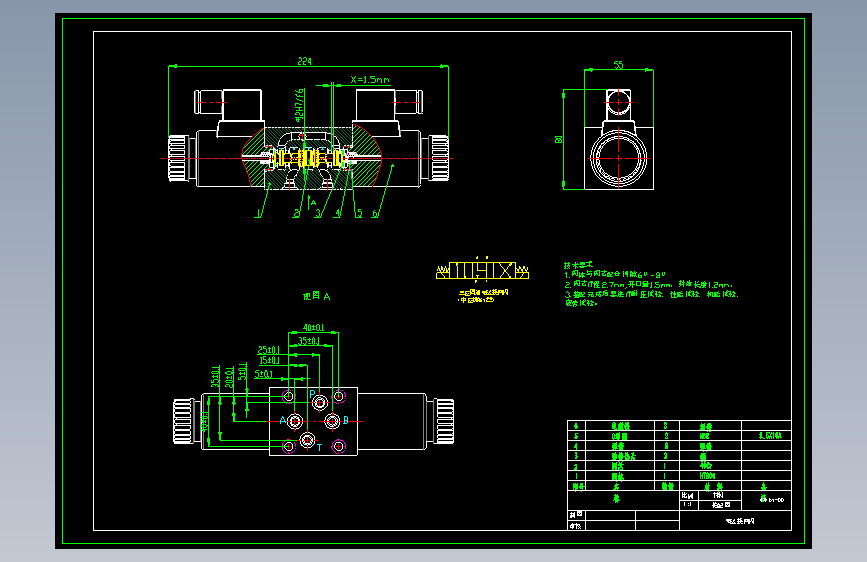

| 6 | 4WE6Y-00三位四通电磁换向阀（Y型阀芯5凸肩）.dwg | 294.44K |
| 7 | 4WE6Y-01阀体5.dwg | 256.45K |

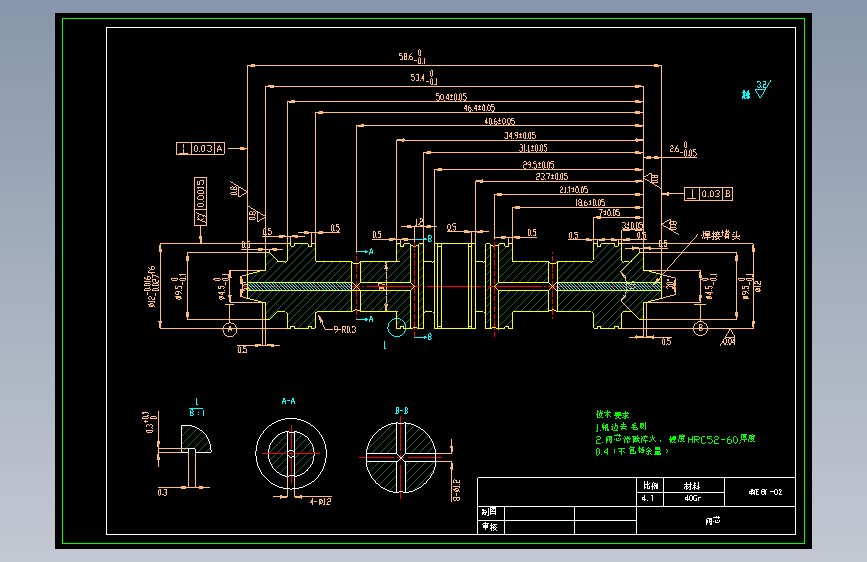

| 8 | 4WE6Y-02阀芯5.dwg | 228.97K |
| 9 | 4WE6Y-04弹簧座5.dwg | 53.81K |

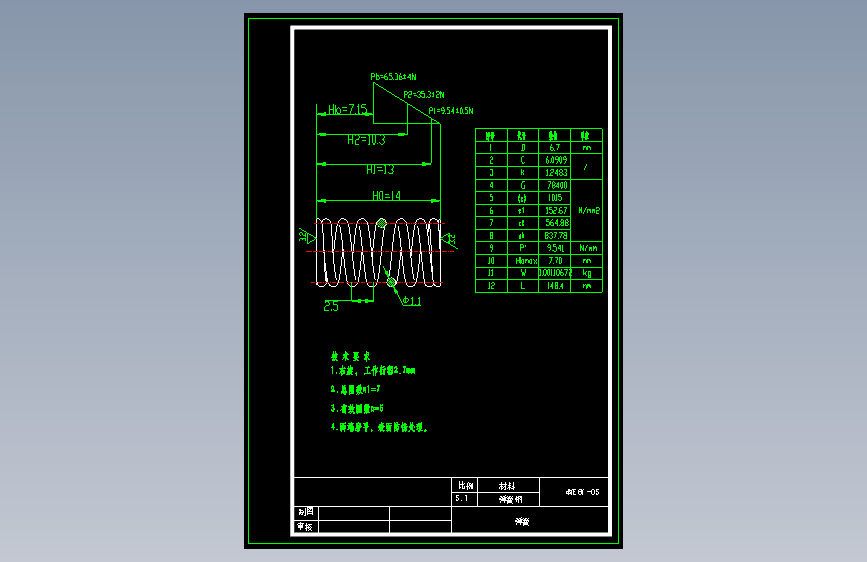

| 10 | 4WE6Y-05弹簧5.dwg | 98.40K |
| 11 | 4WE6Y-06推杆5.bak | 57.82K |

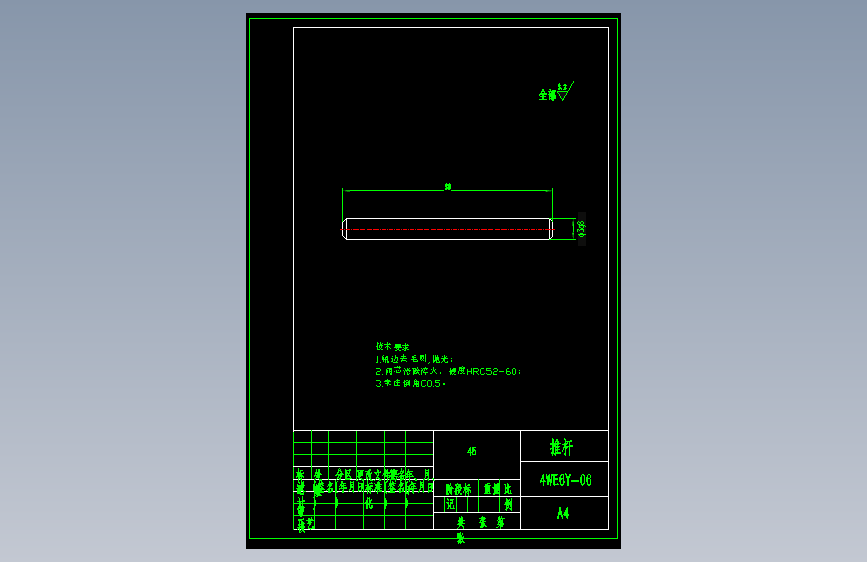

| 12 | 4WE6Y-06推杆5.dwg | 57.82K |
| 13 | 5.png | 50.65K |
| 14 | 6.png | 27.69K |
| 15 | 六通径Y型电磁换向阀（阀芯凸肩数5）设计说明书.docx | 386.52K |
此图纸下载需要500金币
立即下载
发布者
机械与液压工程师
创作: 529
粉丝: 37
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：1.84M
所需金币：500
上传时间：2025-02-03 18:42:28
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介
通经：6
公称压力 Ps=31.5MP
公称流量 qs=15L/min
压力损失 [△P ] ≦0.39MPa
公称压力下的内泄漏 [△q]≦40ml/min
回油口允许背压 [Pb] ≦6.2MPa
中位机能：Y型
阀芯台肩数：5
