9款DDQX-01焊接式气动蝶阀模型（ID:1862156）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17390530249049.zip | 5.23M |
| 2 | DDQX-01焊接式气动蝶阀[DDQX-01-DN100].sldprt | 479.59K |
| 3 | DDQX-01焊接式气动蝶阀[DDQX-01-DN150].sldprt | 481.60K |
| 4 | DDQX-01焊接式气动蝶阀[DDQX-01-DN15].sldprt | 470.54K |
| 5 | DDQX-01焊接式气动蝶阀[DDQX-01-DN20].sldprt | 471.46K |
| 6 | DDQX-01焊接式气动蝶阀[DDQX-01-DN25].sldprt | 474.78K |
| 7 | DDQX-01焊接式气动蝶阀[DDQX-01-DN32].sldprt | 471.97K |
| 8 | DDQX-01焊接式气动蝶阀[DDQX-01-DN40].sldprt | 478.33K |
| 9 | DDQX-01焊接式气动蝶阀[DDQX-01-DN50].sldprt | 505.36K |
| 10 | DDQX-01焊接式气动蝶阀[DDQX-01-DN65].sldprt | 480.48K |
| 11 | 装配体5.SLDASM | 1.11M |
此图纸下载需要35金币
立即下载
发布者
156****6923
创作: 7141
粉丝: 31
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：5.36M
所需金币：35
上传时间：2025-02-09 06:17:35
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2023
标签
气动蝶阀
图纸简介

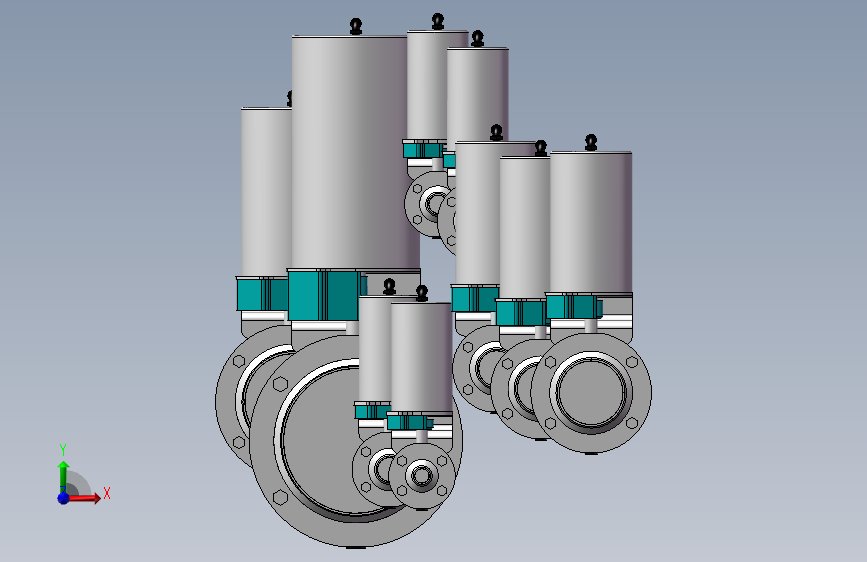

DDQX-01焊接式气动蝶阀 ，是一种流体控制设备，由气动执行器和蝶阀组成。气动执行器以压缩空气为动力源，通过驱动阀杆旋转，带动圆盘形蝶板在管道内旋转，从而改变管道内部的通流截面积和流量，实现对流体的控制。气动蝶阀的核心部件是一个类似蝶翼的圆盘（蝶板），它通过阀杆与气动执行器相连。
