果蔬清洗机1617367（ID:1864980）

机械设备 / 环保设备 / 果蔬清洗机1617367

©非原创

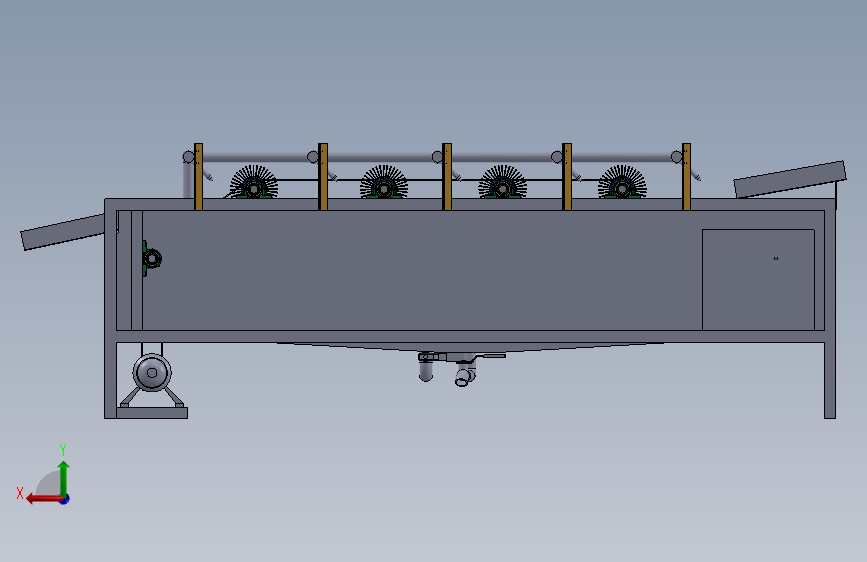

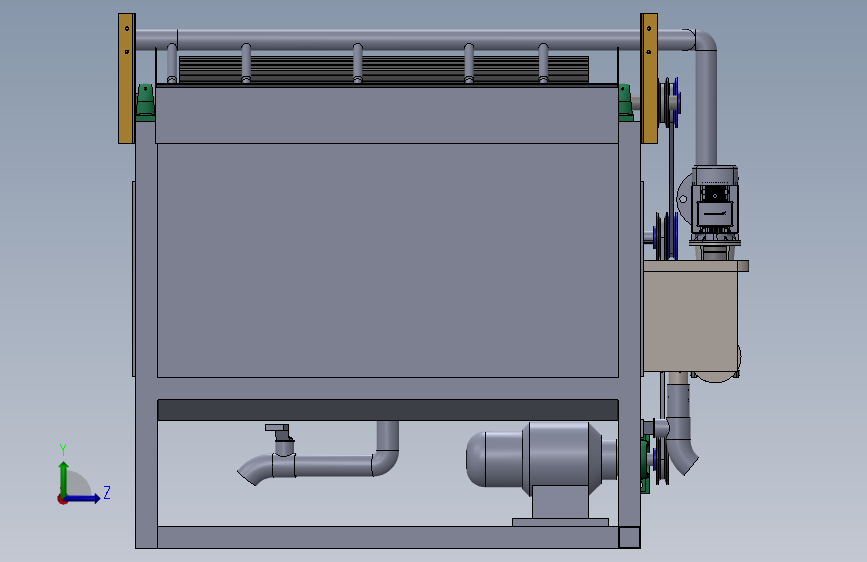

平面图

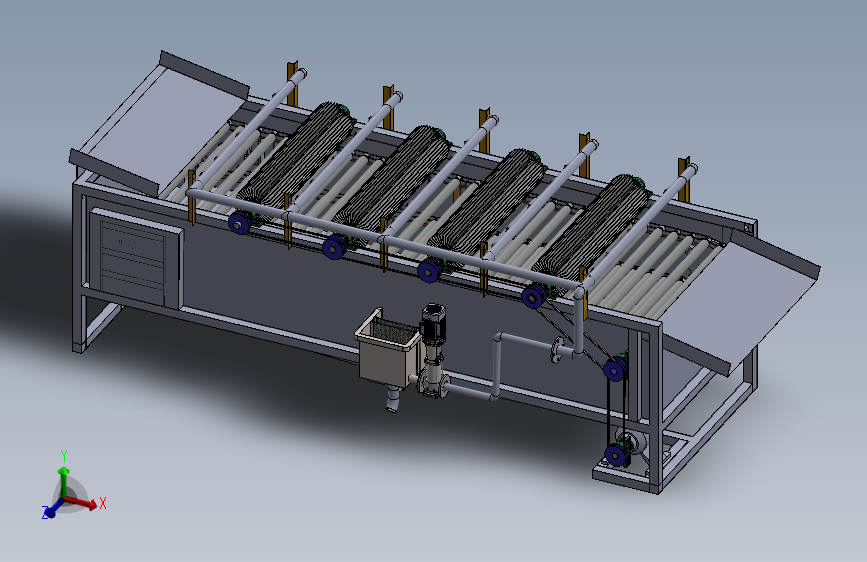

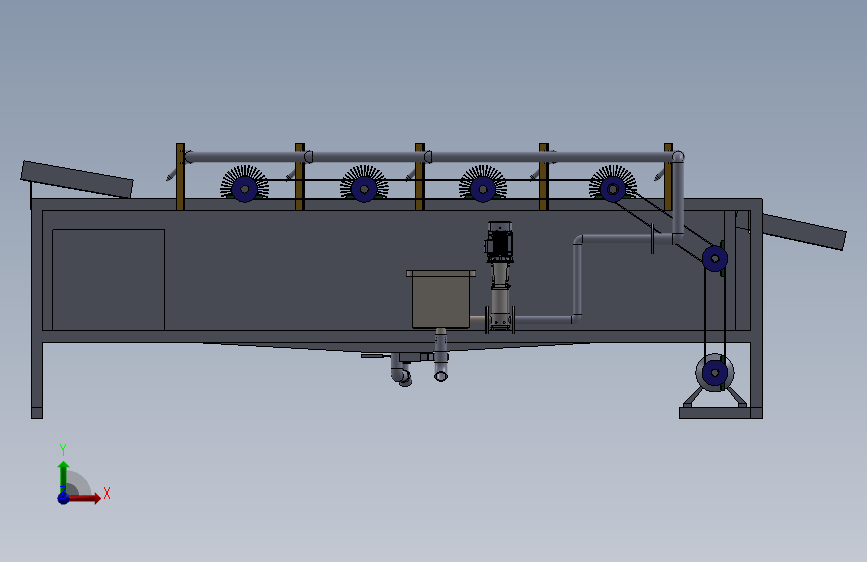

3D视图

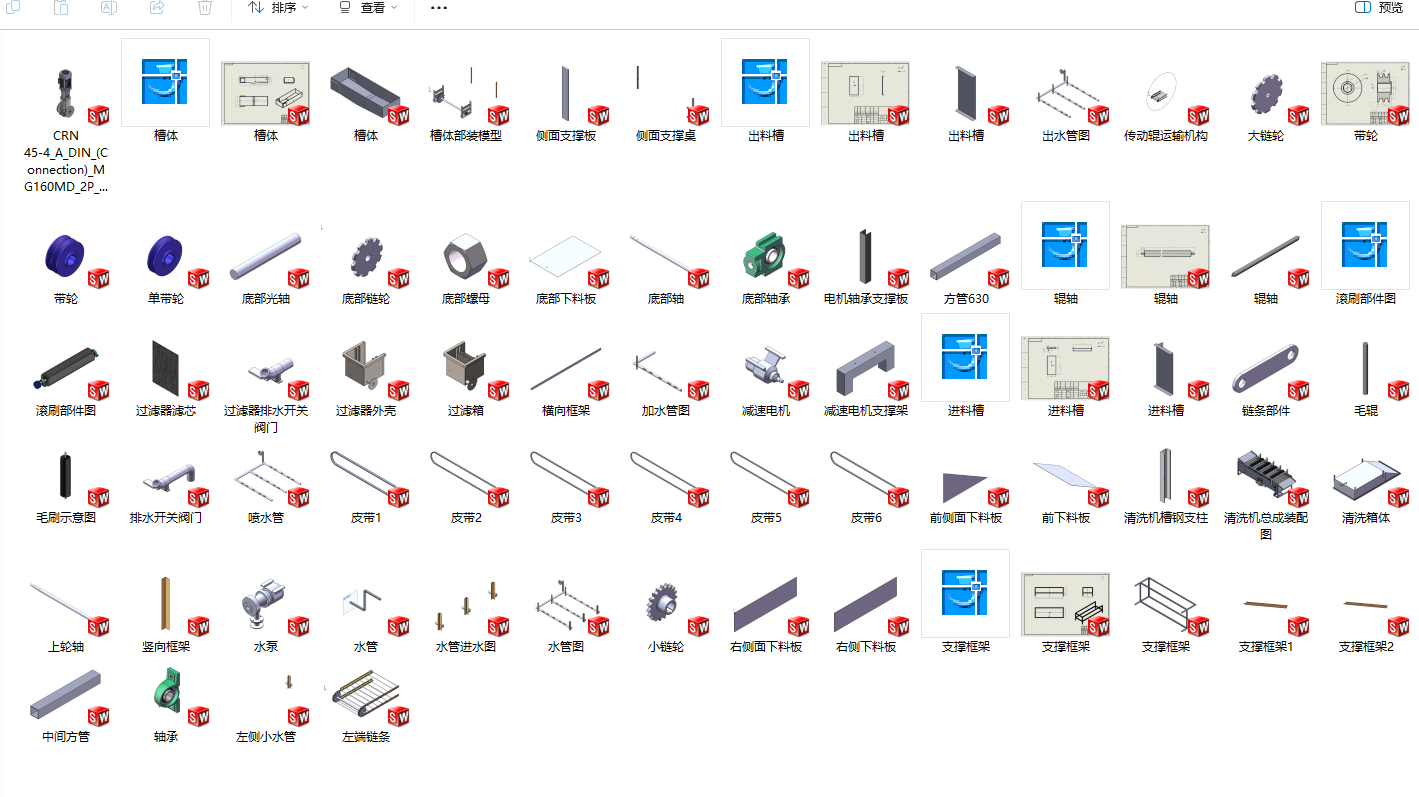

文件列表

#	文件名称	文件大小
1	17391610394745.rar	55.94M
2	开题报告.doc	42.54K

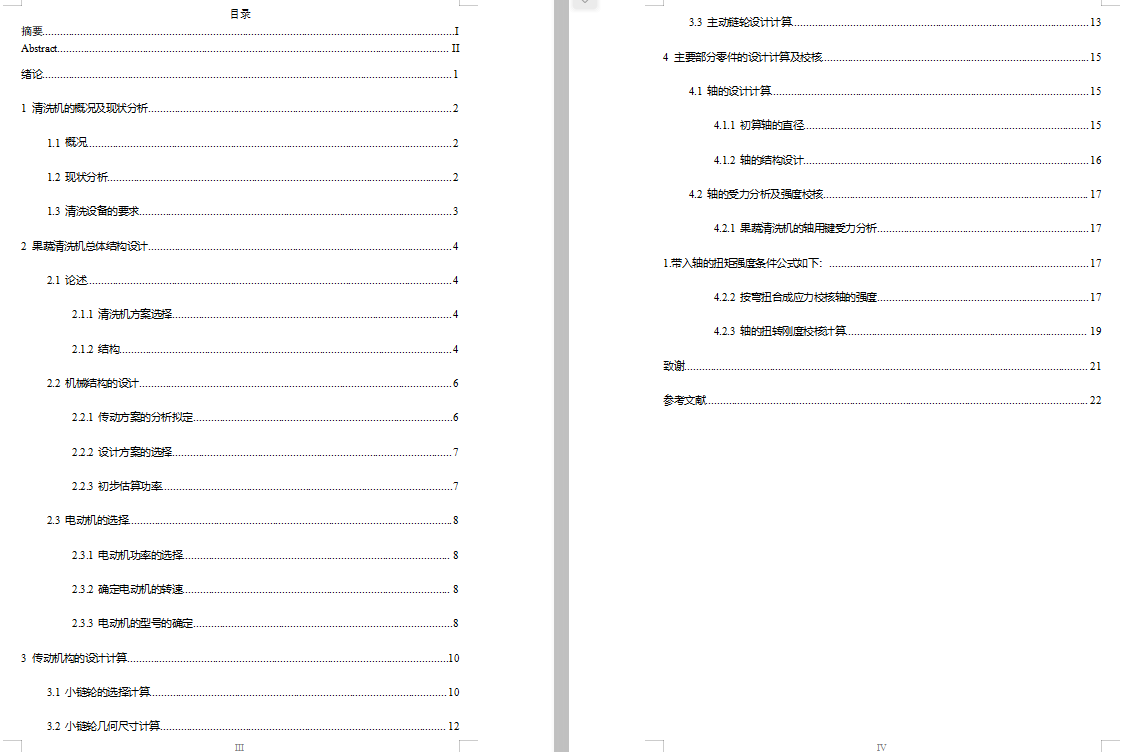

3	文献综述.docx	2.77M
4	最终版CAD.zip	1.40M

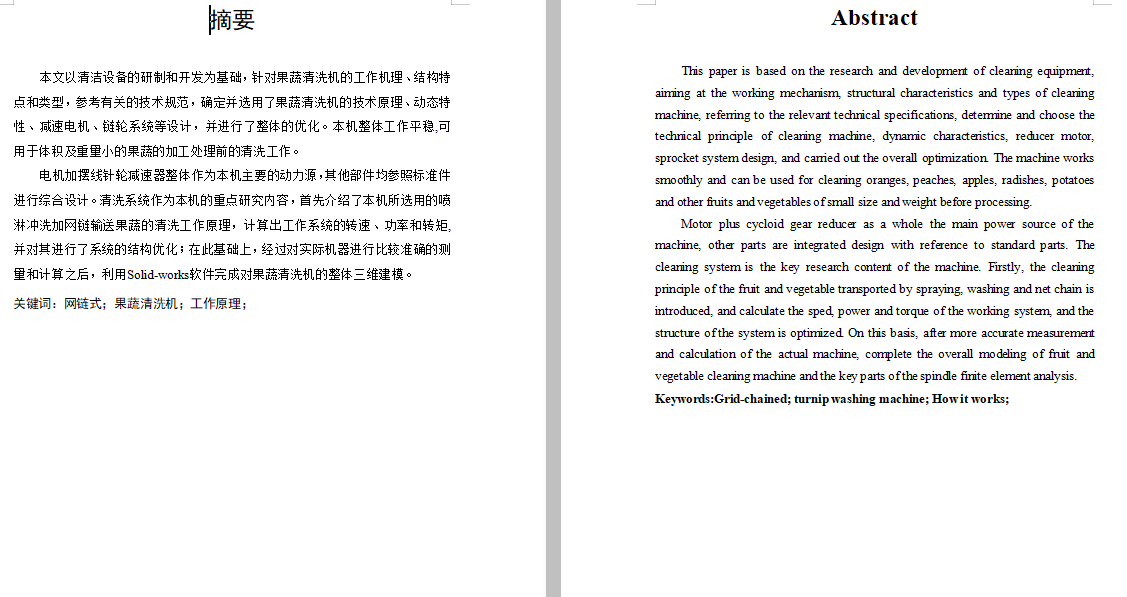

5	果蔬清洗机.docx	437.92K
6	主动链轮A3.dwg	95.67K

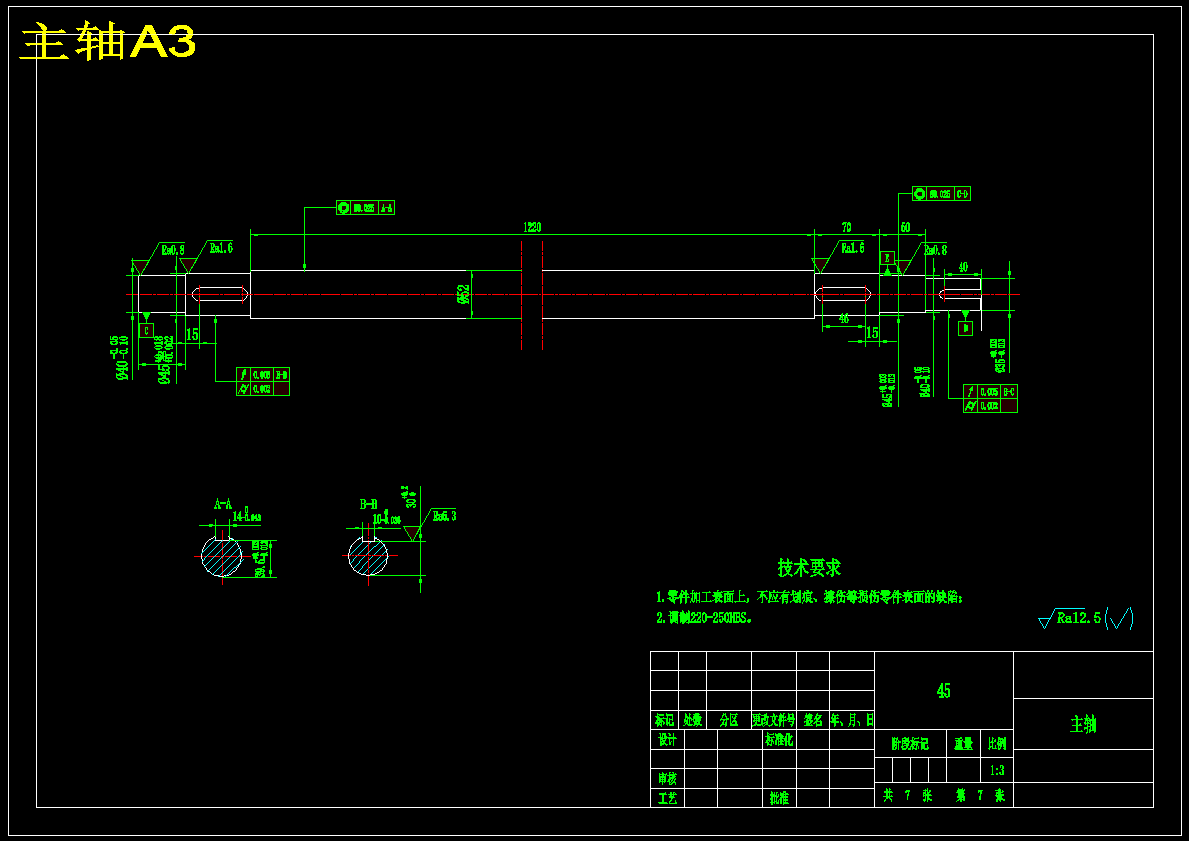

7	主轴A3.dwg	105.87K

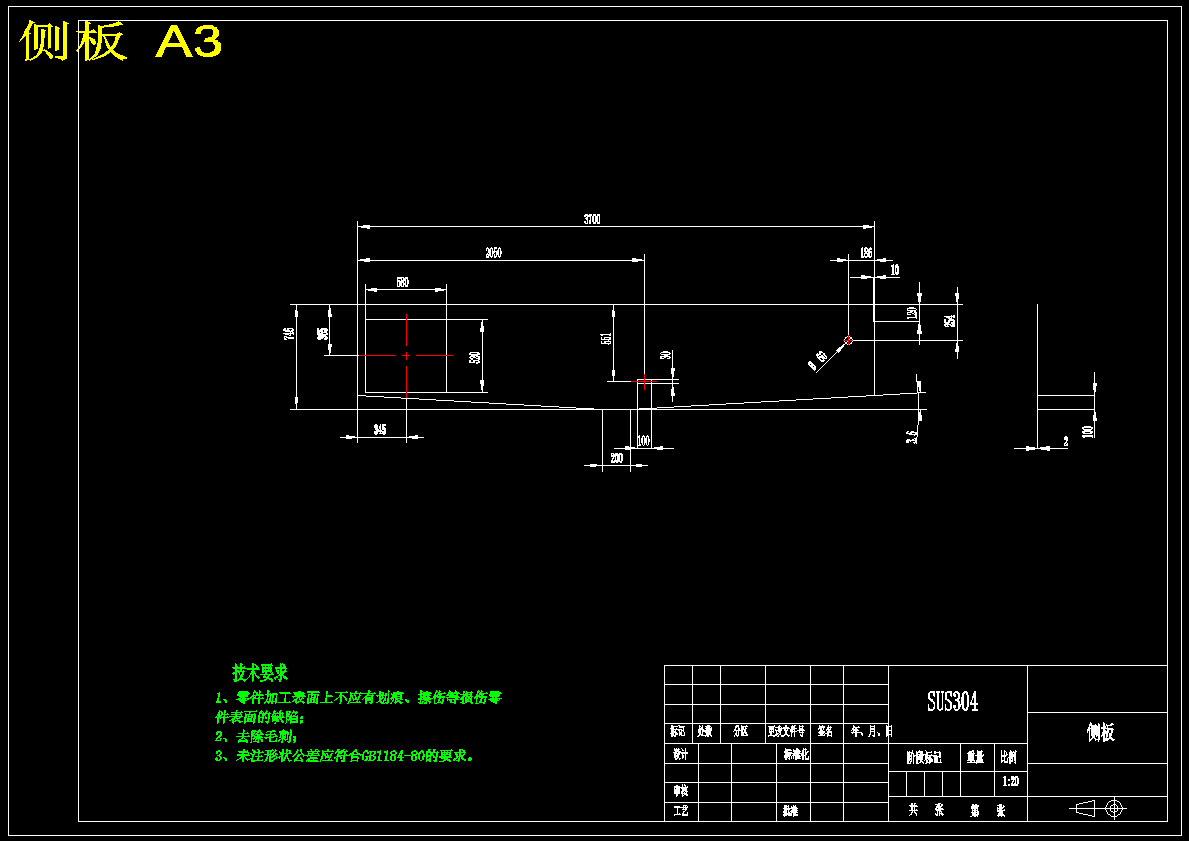

8	侧板A3.dwg	82.51K

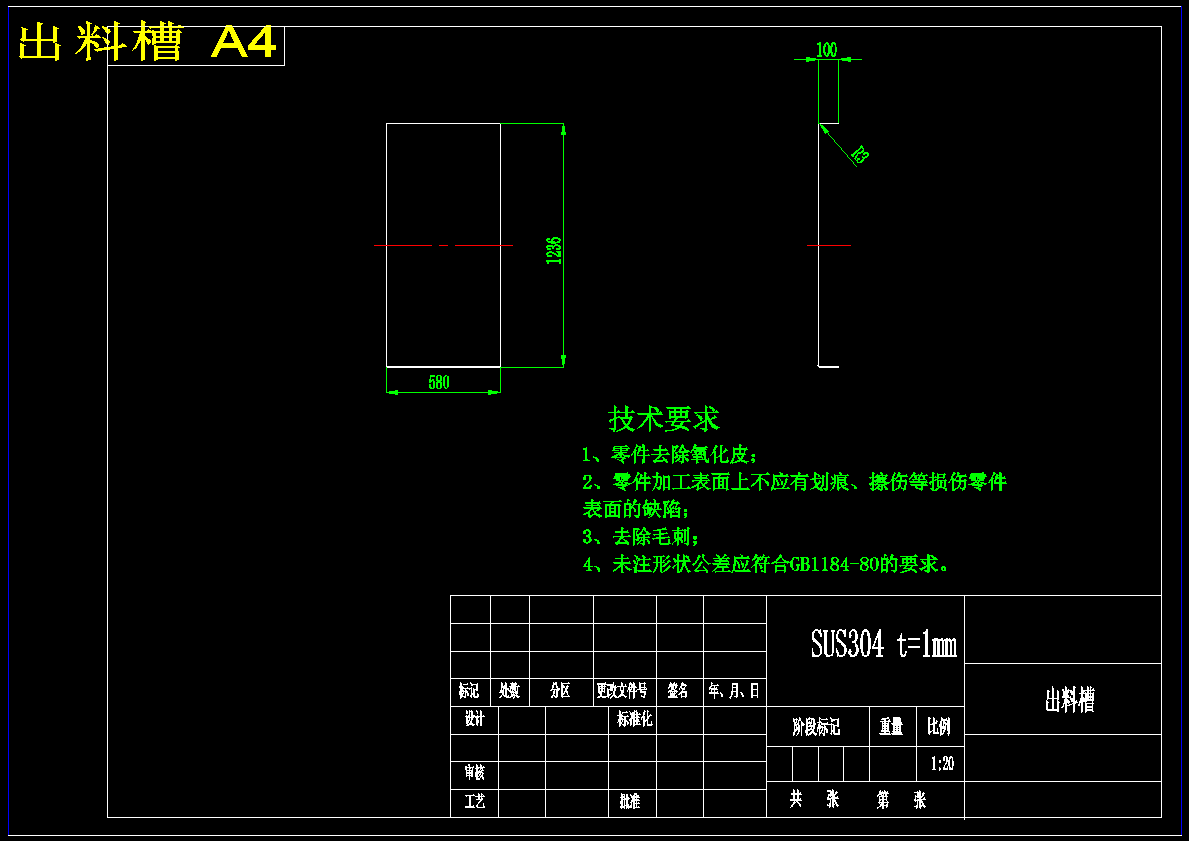

9	出料槽A4.dwg	74.16K
10	单带轮.pdf	137.86K
11	单带轮A3.dwg	83.38K

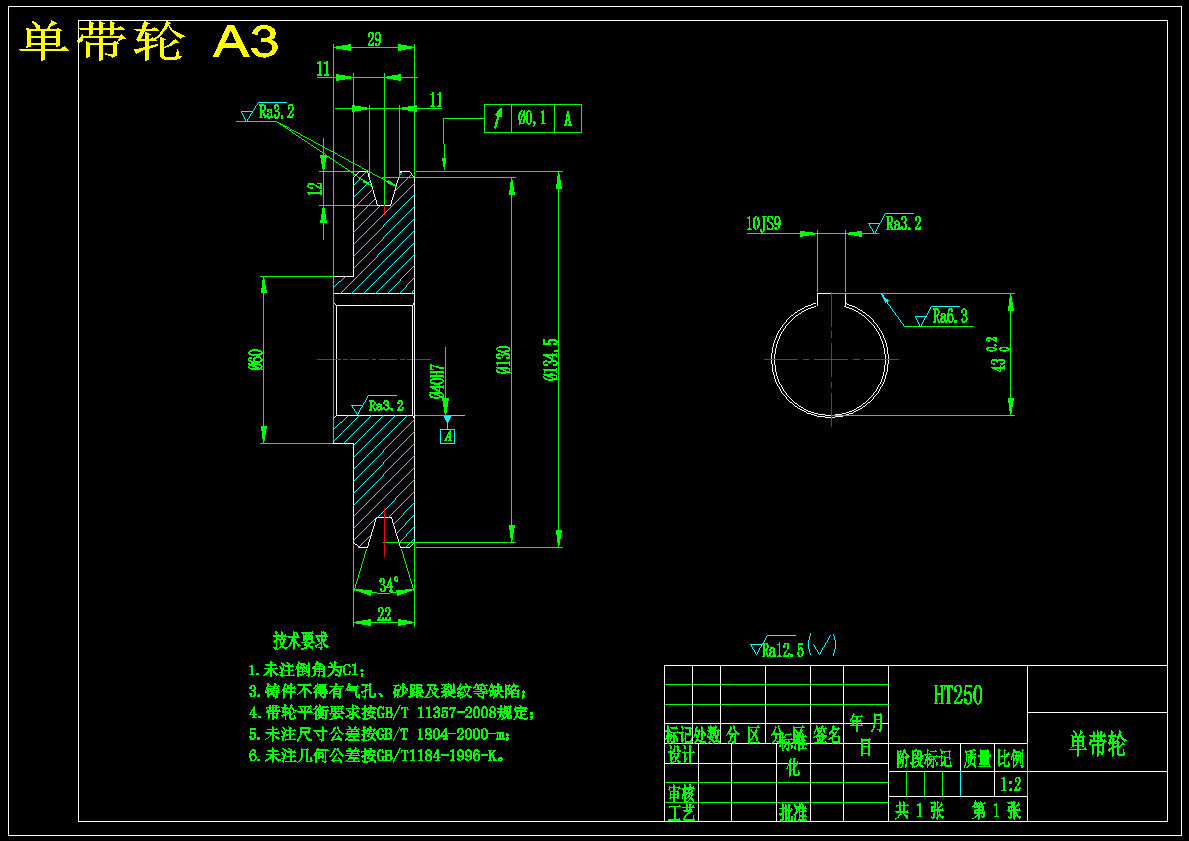

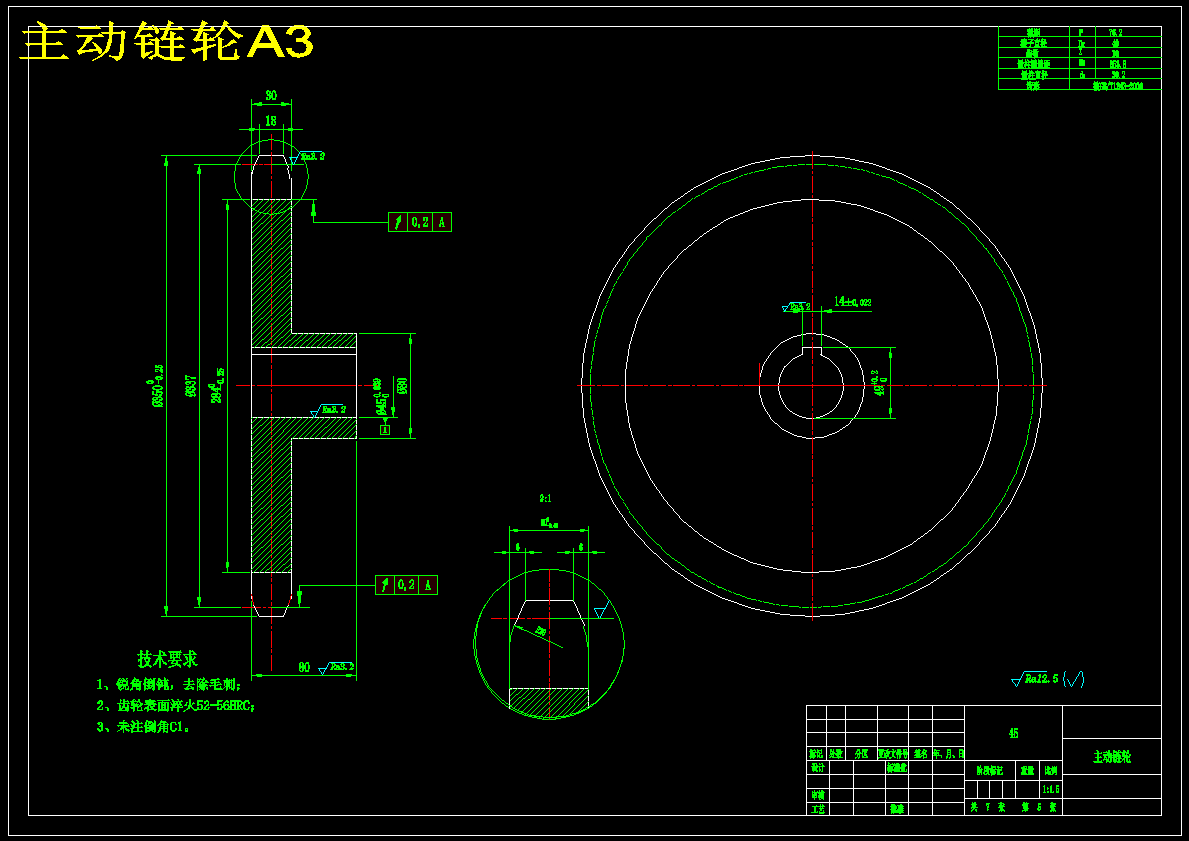

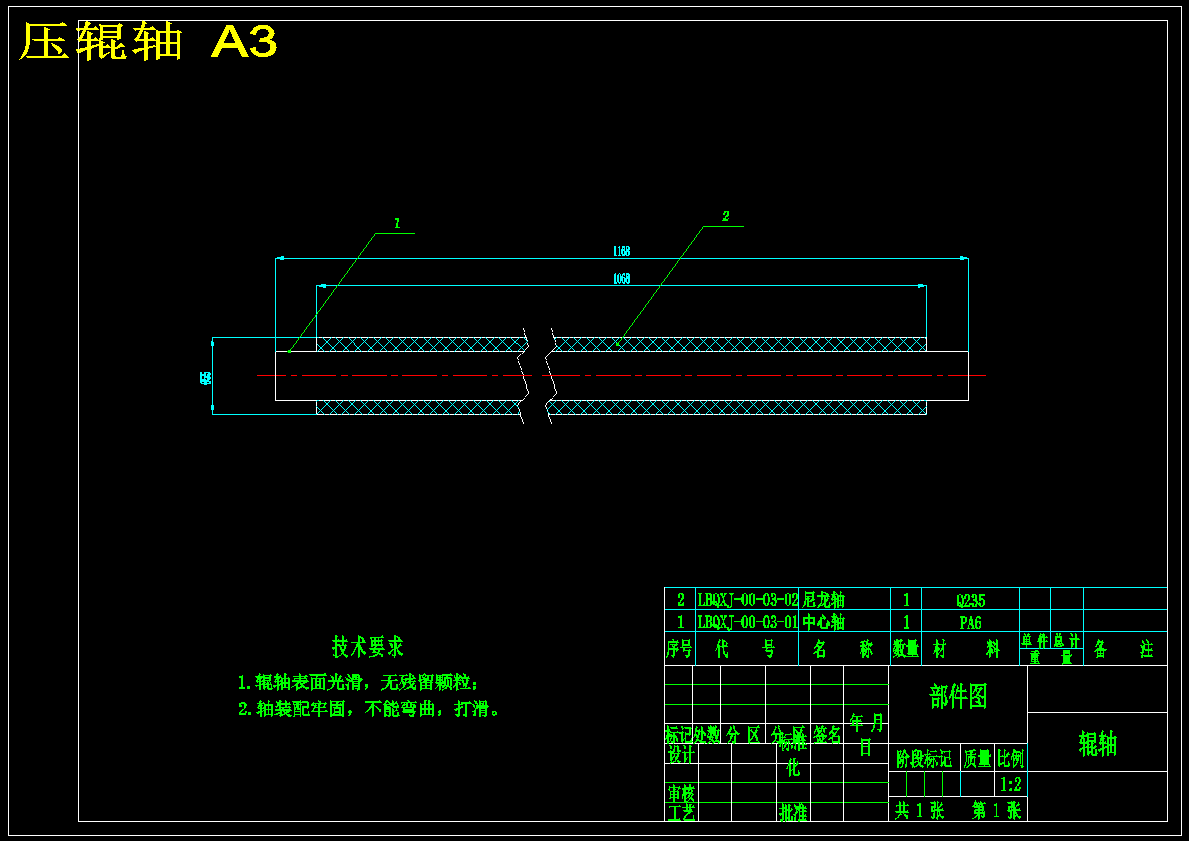

12	压辊轴A3.dwg	79.76K

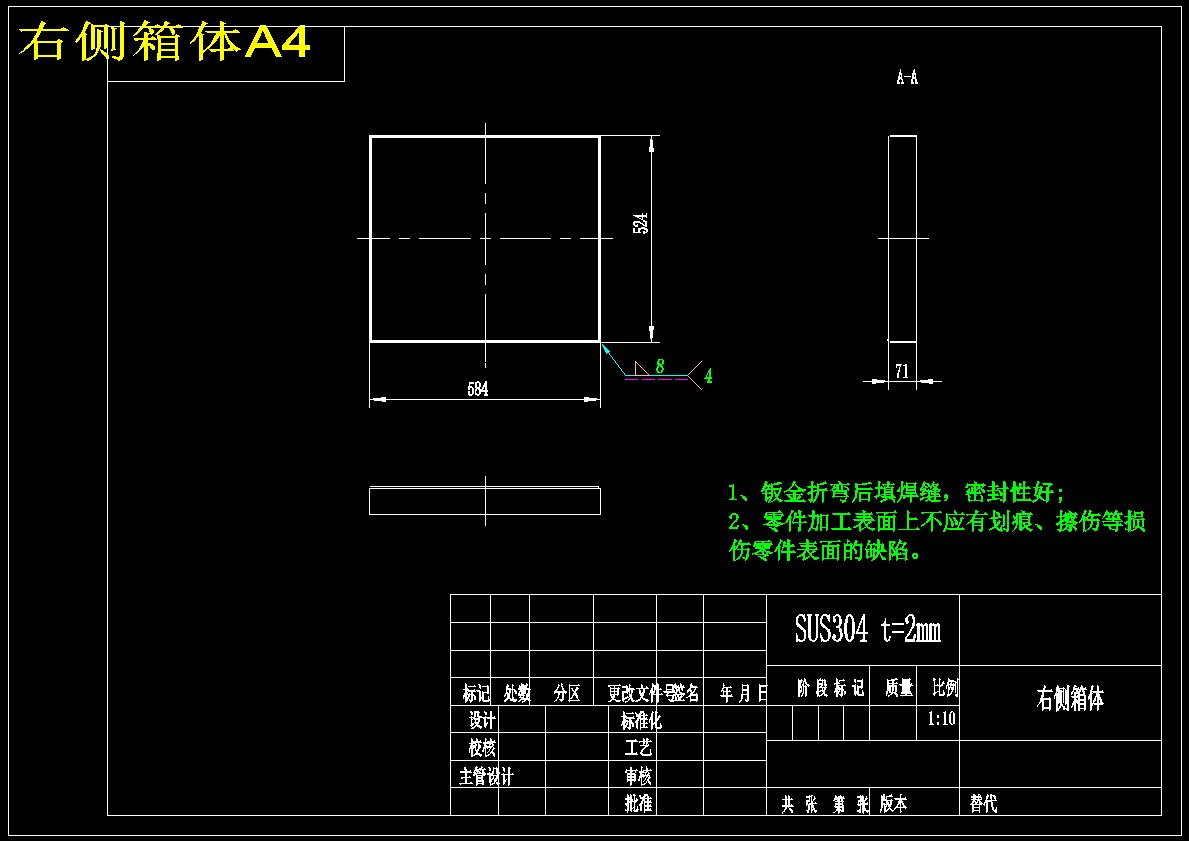

13	右侧箱体A4.dwg	73.44K

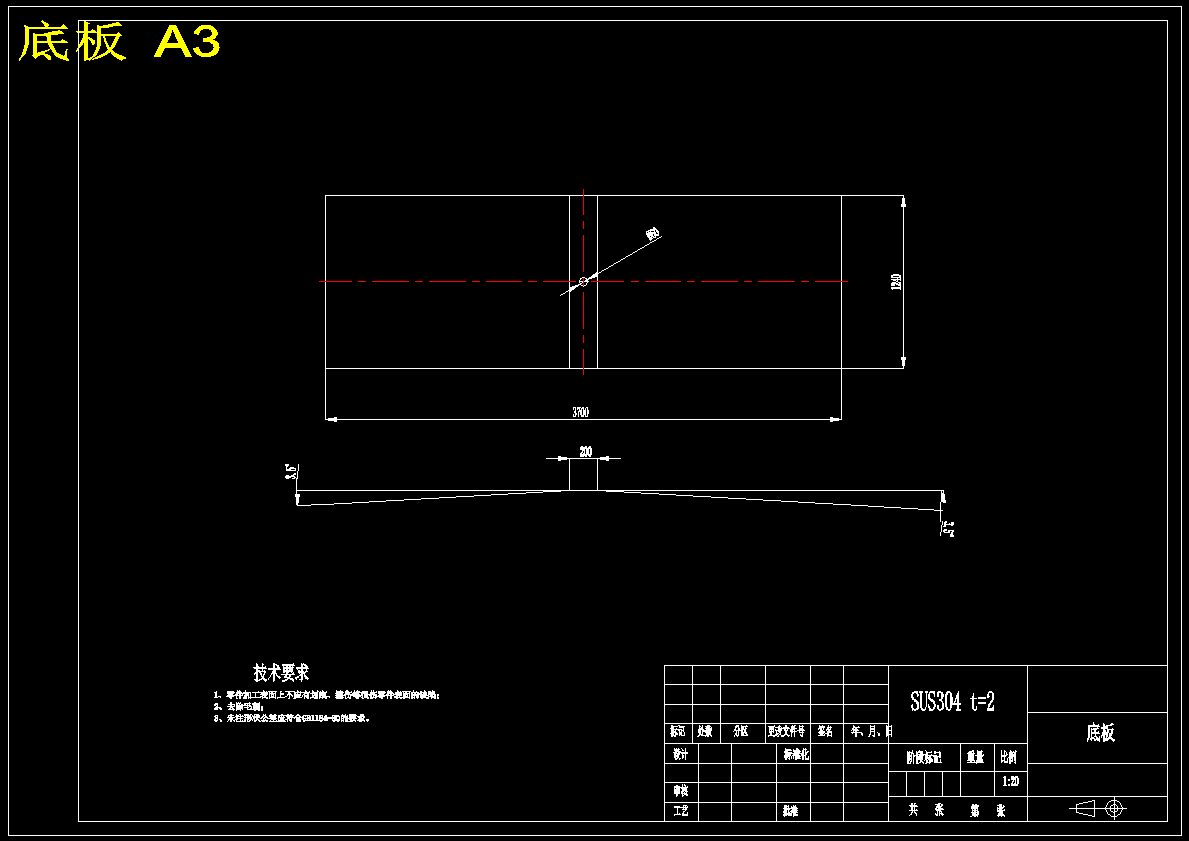

14	底板A3.dwg	76.34K

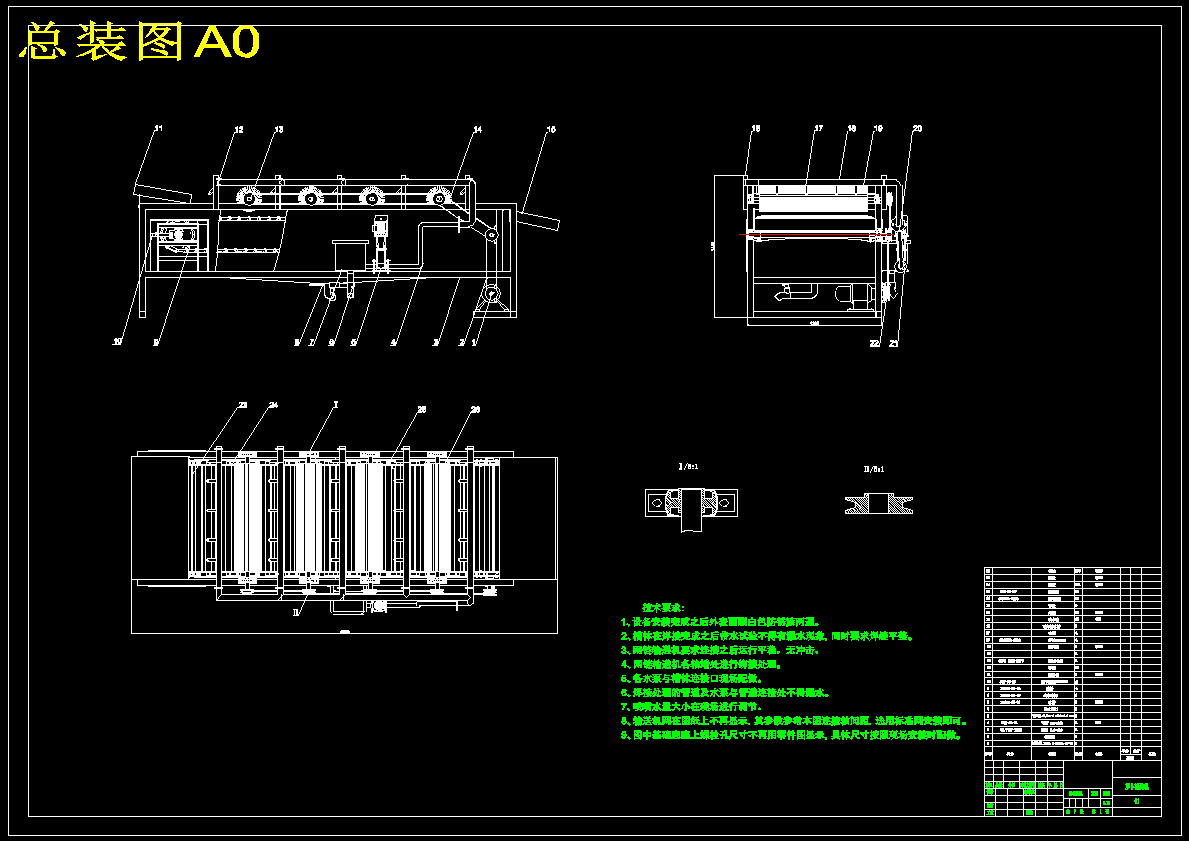

15	总装图A0.dwg	1.95M
16	槽体焊接A2.dwg	85.88K

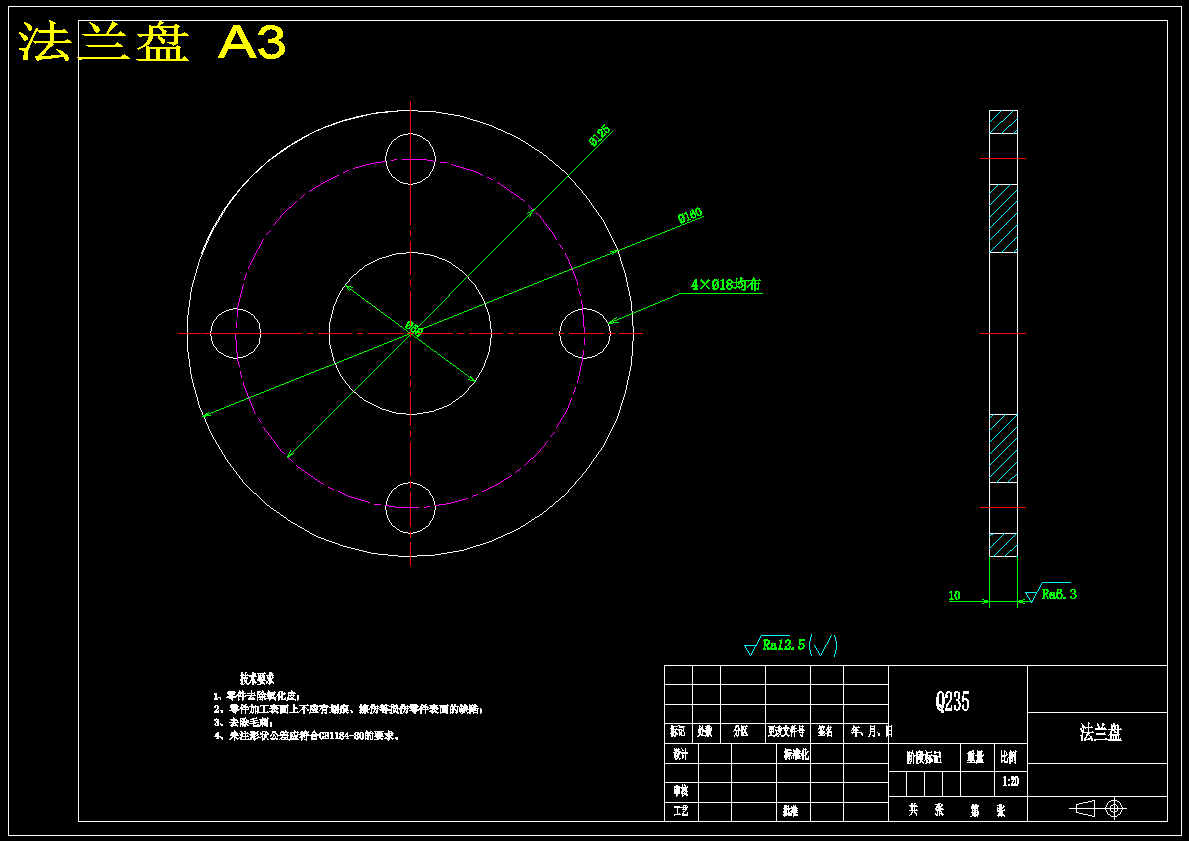

17	法兰盘A3.dwg	76.34K

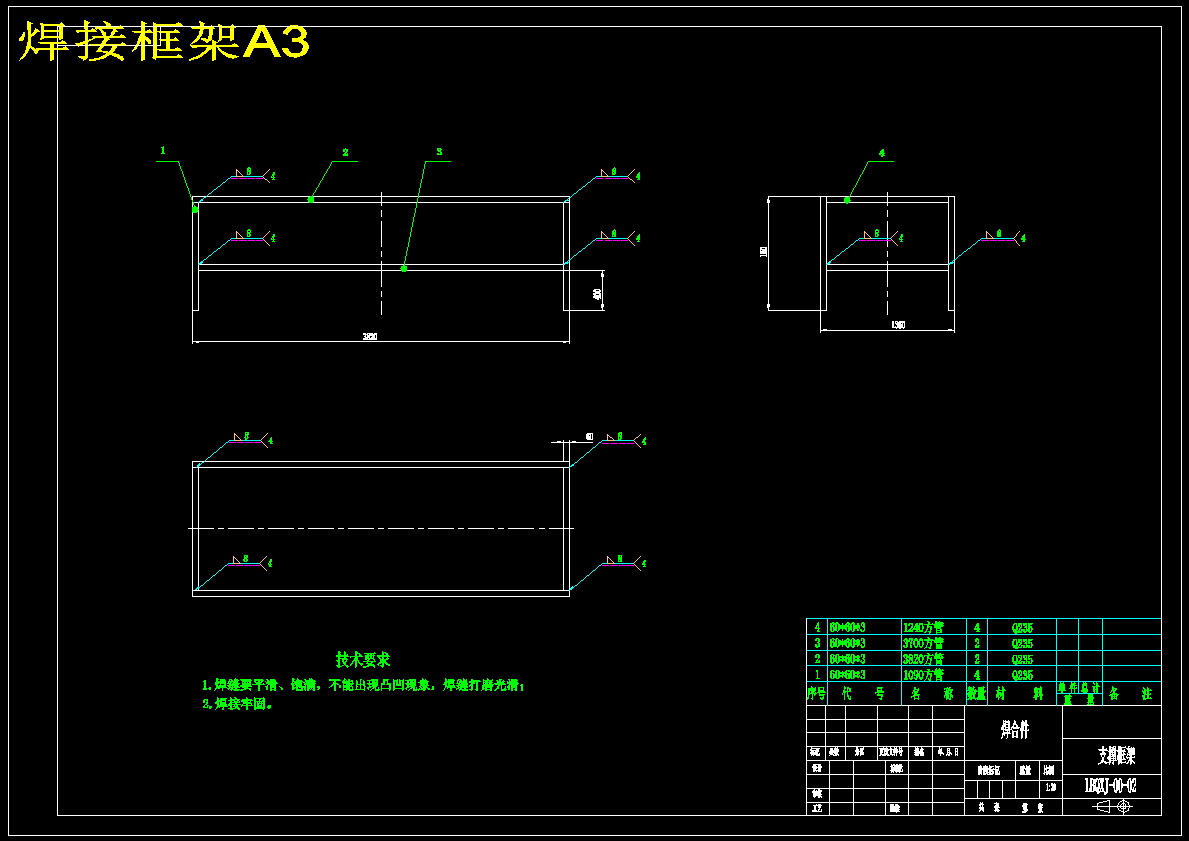

18	焊接框架A3.dwg	84.73K

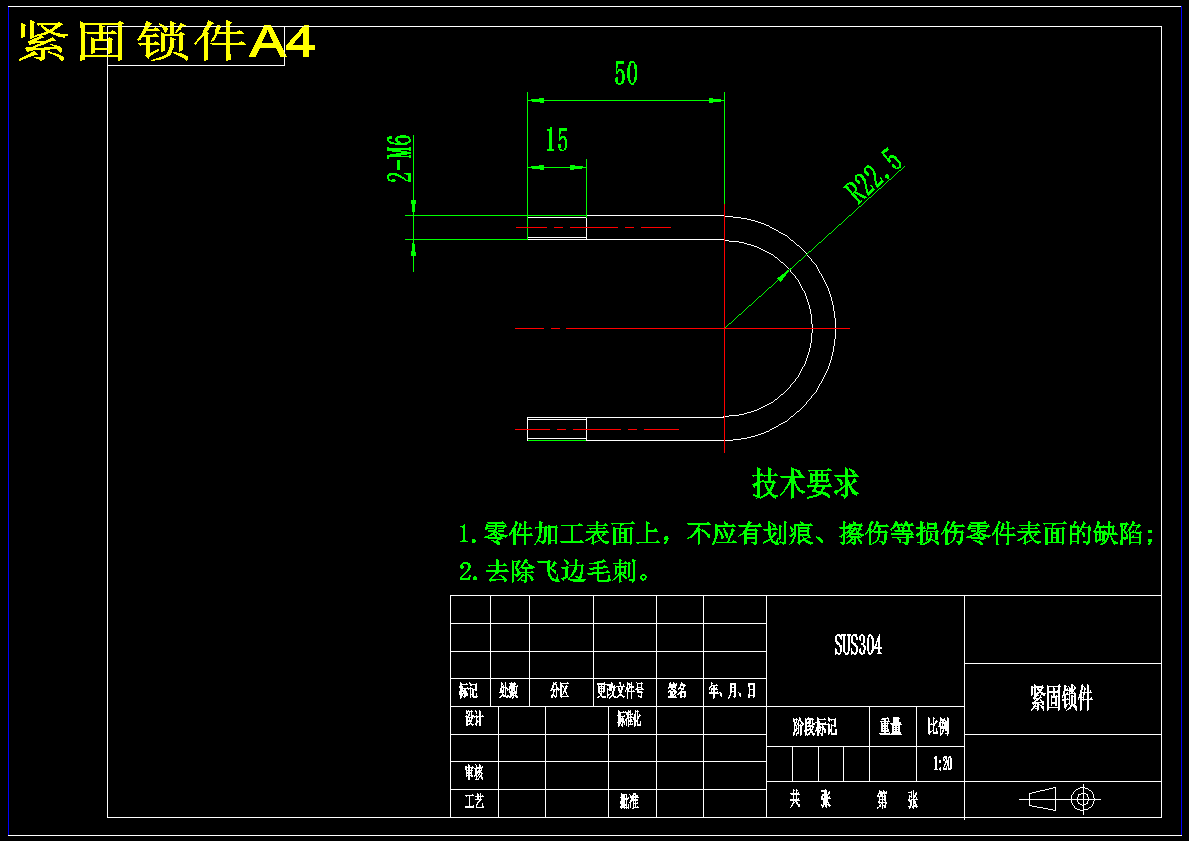

19	紧固锁件A4.dwg	74.09K

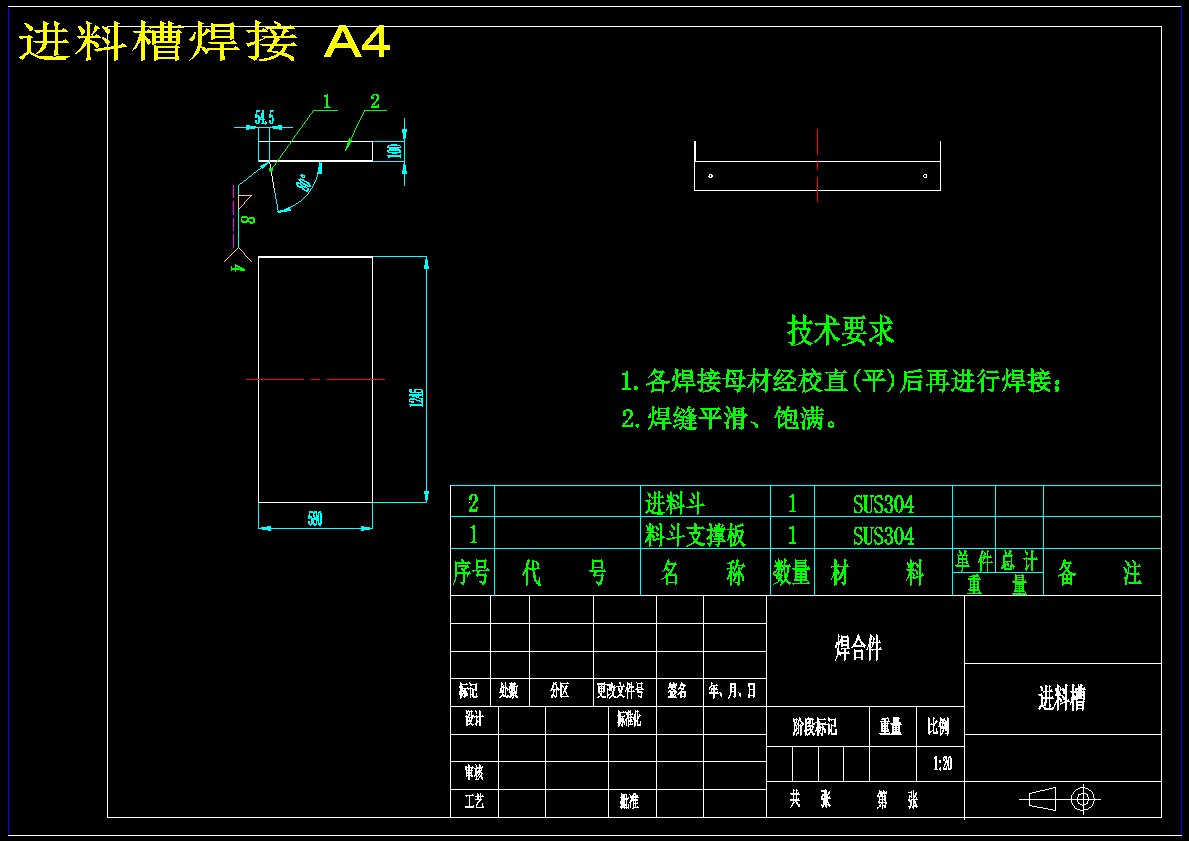

20	进料槽焊接A4.dwg	82.29K
21	CRN45-4_A_DIN_Connection_MG160MD_2P_B5_3ph_15kW.SLDPRT	18.89M
22	上轮轴.SLDPRT	483.79K
23	中间方管.SLDPRT	52.71K
24	传动辊运输机构.SLDPRT	6.11M
25	侧面支撑板.SLDPRT	432.16K
26	侧面支撑桌.SLDPRT	160.10K
27	减速电机.SLDPRT	158.27K
28	减速电机支撑架.SLDPRT	64.99K
29	出料槽.DWG	37.69K
30	出料槽.SLDDRW	96.30K
31	出料槽.SLDPRT	109.76K
32	出水管图.SLDPRT	780.61K
33	前下料板.SLDPRT	107.49K
34	前侧面下料板.SLDPRT	106.76K
35	加水管图.SLDPRT	595.03K
36	单带轮.SLDPRT	139.45K
37	右侧下料板.SLDPRT	109.79K
38	右侧面下料板.SLDPRT	109.96K
39	喷水管.SLDPRT	461.68K
40	大链轮.SLDPRT	550.81K
41	小链轮.SLDPRT	630.33K
42	左侧小水管.SLDPRT	395.58K
43	左端链条.SLDPRT	5.59M
44	带轮.SLDDRW	145.27K
45	带轮.SLDPRT	172.04K
46	底部下料板.SLDPRT	114.89K
47	底部光轴.SLDPRT	133.45K
48	底部螺母.SLDPRT	148.28K
49	底部轴.SLDPRT	459.08K
50	底部轴承.SLDPRT	271.44K
51	底部链轮.SLDPRT	224.79K
52	排水开关阀门.SLDPRT	236.08K
53	支撑框架.DWG	37.62K
54	支撑框架.SLDDRW	112.78K
55	支撑框架.SLDPRT	166.51K
56	支撑框架1.SLDPRT	110.02K
57	支撑框架2.SLDPRT	109.66K
58	方管630.SLDPRT	51.86K
59	槽体.DWG	47.28K

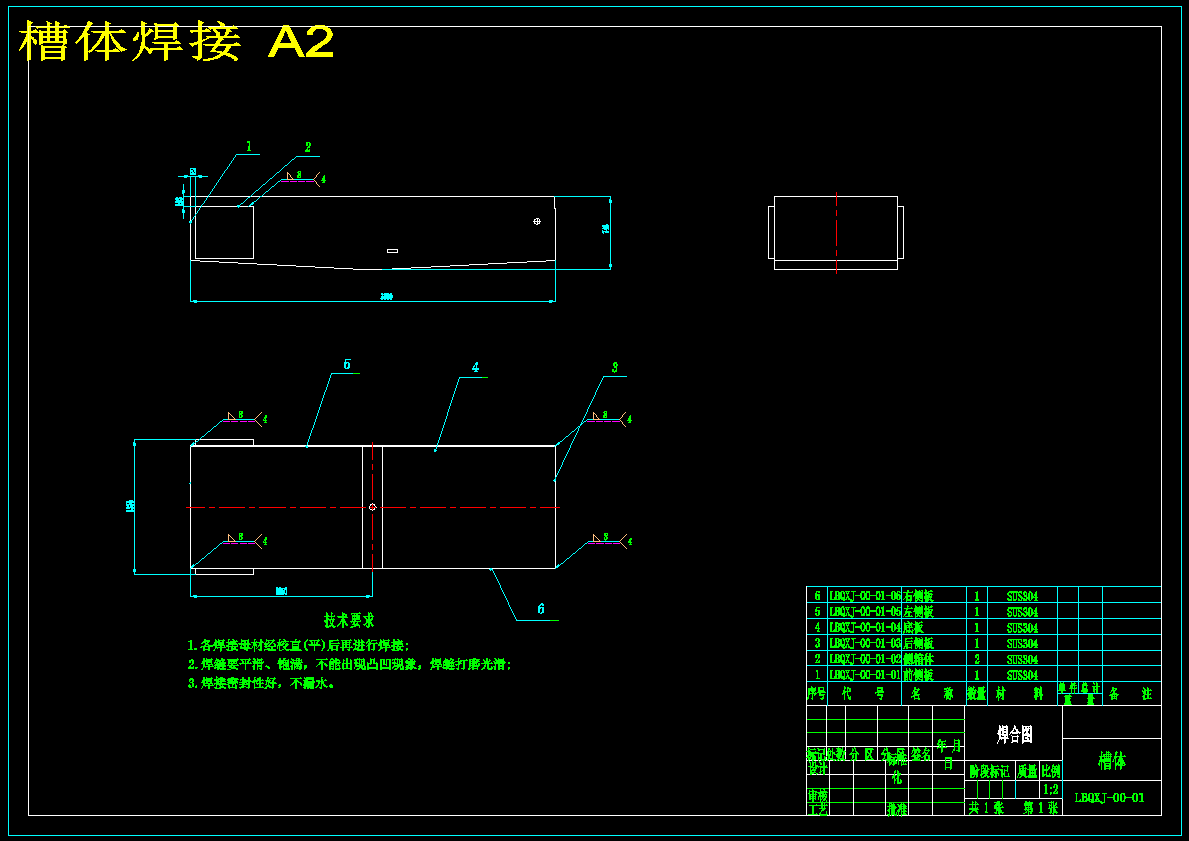

60	槽体.SLDDRW	123.94K
61	槽体.SLDPRT	143.04K
62	槽体部装模型.SLDPRT	820.49K
63	横向框架.SLDPRT	113.57K
64	毛刷示意图.SLDPRT	225.13K
65	毛辊.SLDPRT	58.80K
66	水泵.SLDPRT	200.59K
67	水管.SLDPRT	70.21K
68	水管图.SLDPRT	848.13K
69	水管进水图.SLDPRT	478.35K

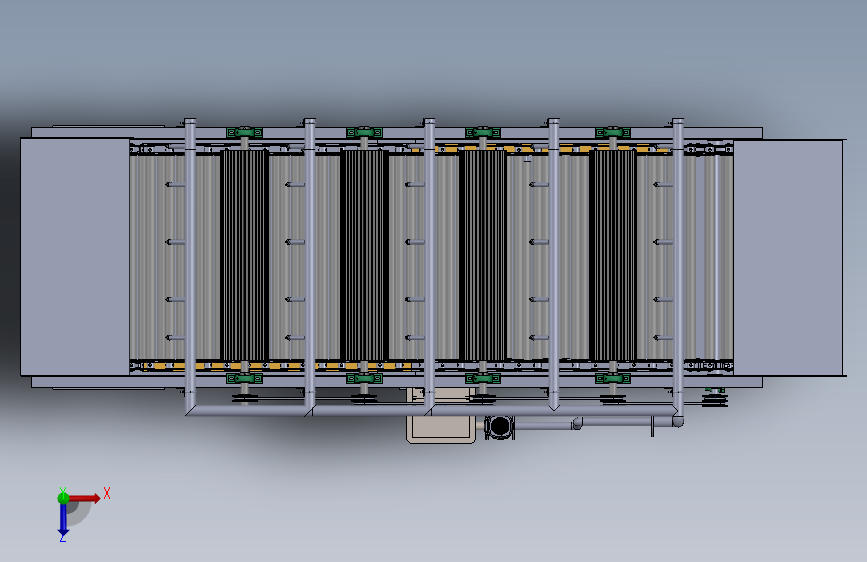

70	清洗机总成装配图.SLDASM	8.49M
71	清洗机槽钢支柱.SLDPRT	114.15K
72	清洗箱体.SLDPRT	318.77K
73	滚刷部件图.DWG	101.68K
74	滚刷部件图.SLDASM	263.62K
75	电机轴承支撑板.SLDPRT	56.73K
76	皮带1.SLDPRT	63.97K
77	皮带2.SLDPRT	62.01K
78	皮带3.SLDPRT	61.92K
79	皮带4.SLDPRT	61.33K
80	皮带5.SLDPRT	62.26K
81	皮带6.SLDPRT	62.52K
82	竖向框架.SLDPRT	109.26K
83	轴承.SLDPRT	278.12K
84	辊轴.DWG	45.00K
85	辊轴.SLDDRW	111.90K
86	辊轴.SLDPRT	84.95K
87	过滤器外壳.SLDPRT	531.56K
88	过滤器排水开关阀门.SLDPRT	216.68K
89	过滤器滤芯.SLDPRT	218.61K
90	过滤箱.SLDASM	377.22K
91	进料槽.DWG	41.40K
92	进料槽.SLDDRW	104.34K
93	进料槽.SLDPRT	139.67K
94	链条部件.SLDPRT	460.78K
