生活水供水系统（ID:1870715）

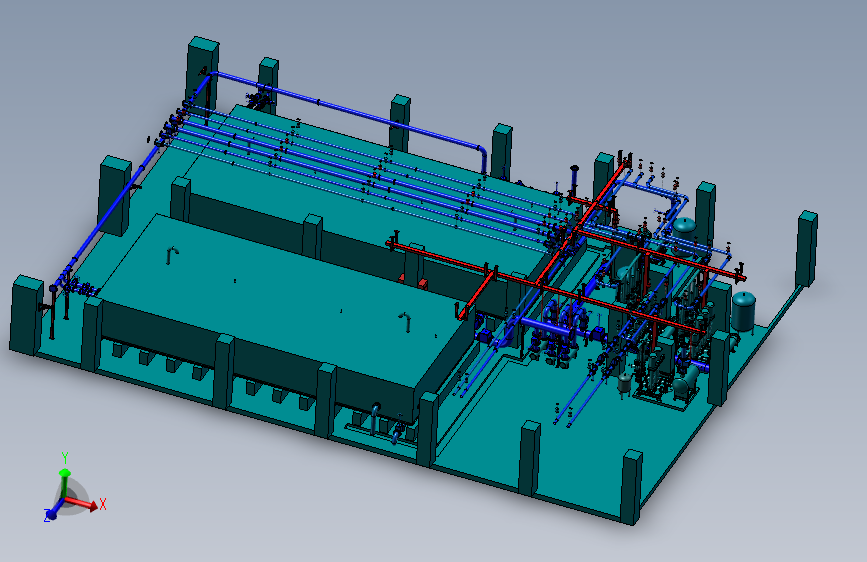

0.png)

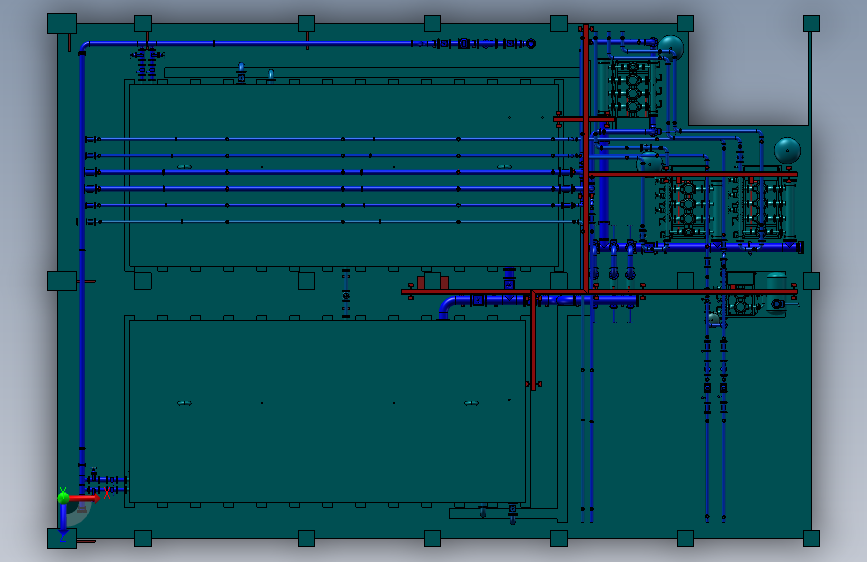

1.png)
2.png)

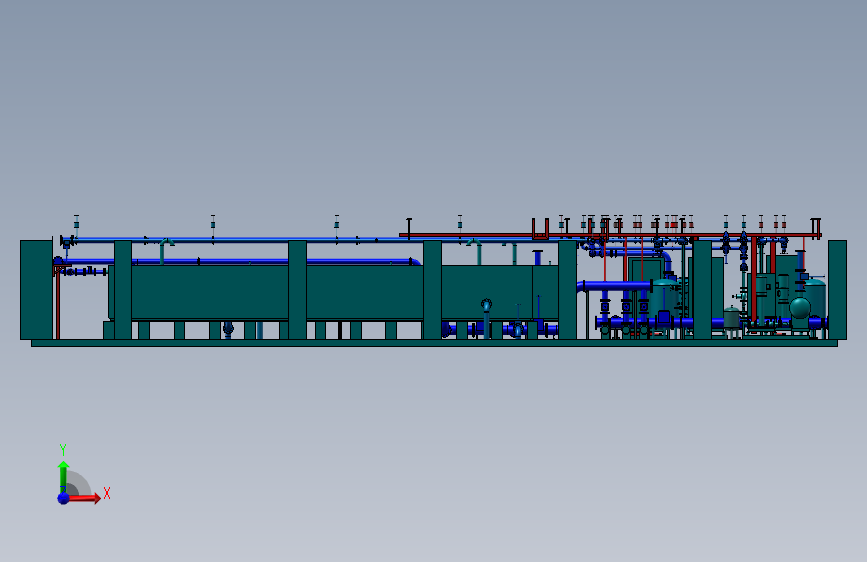

3.png)

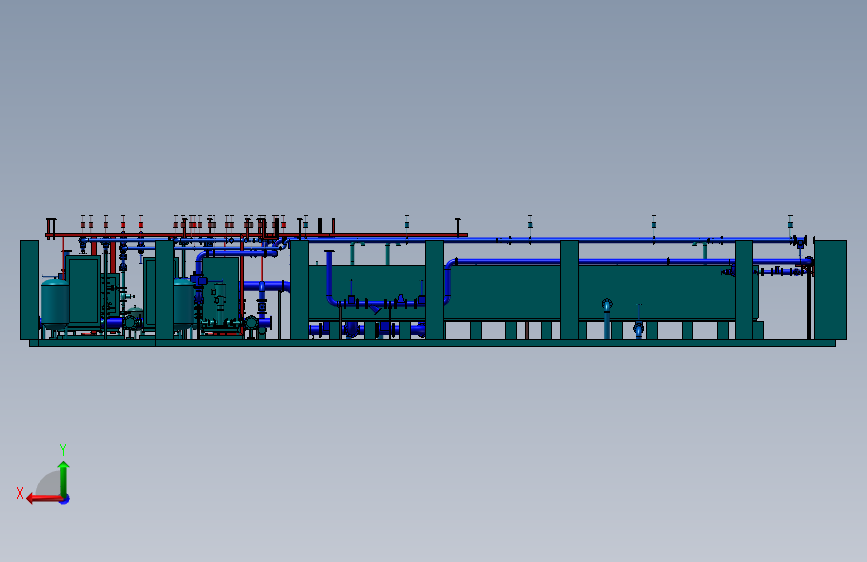

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17393417658121.zip | 133.78M |
| 2 | PID流程图布局图.dwg | 13.04M |
| 3 | E管道三角架支撑.DWG | 83.28K |
| 4 | Pipe_10-现场布局-管道图.dwg | 859.59K |
| 5 | Pipe_11-现场布局-管道图.dwg | 335.88K |
| 6 | Pipe_13-现场布局-管道图.dwg | 228.38K |
| 7 | Pipe_14-现场布局-管道图.dwg | 840.00K |
| 8 | Pipe_15-现场布局-管道图.dwg | 433.75K |
| 9 | Pipe_16-现场布局-管道图.dwg | 115.25K |
| 10 | Pipe_17-现场布局-管道图.dwg | 256.50K |
| 11 | Pipe_18-现场布局-管道图.dwg | 202.94K |
| 12 | Pipe_2-现场布局-管道图.dwg | 602.22K |
| 13 | Pipe_3-现场布局-管道图.dwg | 119.41K |
| 14 | Pipe_4-现场布局-管道图-001.dwg | 222.13K |
| 15 | Pipe_5-现场布局-管道图.dwg | 383.53K |
| 16 | Pipe_7-现场布局-管道图.dwg | 309.34K |
| 17 | Pipe_8-现场布局-管道图.dwg | 183.75K |
| 18 | Pipe_9-现场布局-管道图.dwg | 245.31K |
| 19 | 总图.dwg | 3.58M |
| 20 | 管道吊架.DWG | 78.16K |
| 21 | 线槽.DWG | 112.53K |
| 22 | ASG-002490°弯头-304BCD-as.sldprt | 1.56M |
| 23 | ASG-002490°弯头短半径-304BCD-as.sldprt | 349.51K |
| 24 | ASG-0024DN100浮球阀BCD-as.sldprt | 322.03K |
| 25 | ASG-0024DN100闸阀BCD-as.sldprt | 409.23K |
| 26 | ASG-0024DN150自来水表BCD-as.SLDPRT | 101.54K |
| 27 | ASG-0024DN150闸阀BCD-as.sldprt | 182.70K |
| 28 | ASG-0024DN20对丝BCD-as.sldprt | 559.12K |
| 29 | ASG-0024DN250-旋流防止器BCD-as.SLDPRT | 107.82K |
| 30 | ASG-0024DN250闸阀BCD-as.sldprt | 136.78K |
| 31 | ASG-0024DN450气压罐-100LBCD-as.SLDPRT | 144.50K |
| 32 | ASG-0024DN800气压罐BCD-as.SLDPRT | 141.06K |
| 33 | ASG-0024DN80自来可调式减压阀BCD-as.SLDPRT | 103.06K |
| 34 | ASG-0024DN80闸阀BCD-as.sldprt | 145.21K |
| 35 | ASG-0024E管道三角架支撑BCD-as.SLDPRT | 124.03K |
| 36 | ASG-0024Pipe_10-现场布局-管道图BCD-as.sldasm | 1.53M |
| 37 | ASG-0024Pipe_11-现场布局-管道图BCD-as.sldasm | 1.44M |
| 38 | ASG-0024Pipe_13-现场布局-管道图BCD-as.sldasm | 582.47K |
| 39 | ASG-0024Pipe_14-现场布局-管道图BCD-as.sldasm | 1.54M |
| 40 | ASG-0024Pipe_15-现场布局-管道图BCD-as.sldasm | 1.51M |
| 41 | ASG-0024Pipe_16-现场布局-管道图BCD-as.sldasm | 808.35K |
| 42 | ASG-0024Pipe_17-现场布局-管道图BCD-as.sldasm | 529.30K |
| 43 | ASG-0024Pipe_18-现场布局-管道图BCD-as.sldasm | 501.94K |
| 44 | ASG-0024Pipe_2-现场布局-管道图BCD-as.sldasm | 1.86M |
| 45 | ASG-0024Pipe_3-现场布局-管道图BCD-as.sldasm | 397.80K |
| 46 | ASG-0024Pipe_4-现场布局-管道图-001BCD-as.sldasm | 1.33M |
| 47 | ASG-0024Pipe_5-现场布局-管道图BCD-as.sldasm | 2.39M |
| 48 | ASG-0024Pipe_7-现场布局-管道图BCD-as.sldasm | 1.52M |
| 49 | ASG-0024Pipe_8-现场布局-管道图BCD-as.sldasm | 793.82K |
| 50 | ASG-0024Pipe_9-现场布局-管道图BCD-as.sldasm | 1.39M |
| 51 | ASG-0024U型螺栓.BCD-as.sldprt | 218.17K |
| 52 | ASG-0024Y型过滤器BCD-as.SLDPRT | 348.60K |
| 53 | ASG-0024中区生活变频给水泵装配体-虚拟BCD-as.SLDASM | 11.98M |
| 54 | ASG-0024中区生活变频给水泵装配体BCD-as.SLDASM | 1.98M |
| 55 | ASG-0024低区生活变频给水泵装配体-虚拟BCD-as.SLDASM | 9.61M |
| 56 | ASG-0024内丝-304BCD-as.sldprt | 481.37K |
| 57 | ASG-0024压力表BCD-as.SLDPRT | 224.63K |
| 58 | ASG-0024变径-304-PN16BCD-as.sldprt | 1.87M |
| 59 | ASG-0024基础图BCD-as.SLDPRT | 335.34K |
| 60 | ASG-0024异径三通-304BCD-as.sldprt | 800.03K |
| 61 | ASG-0024快装活接（重型）BCD-as.SLDPRT | 1.03M |
| 62 | ASG-0024无负压供水设备-装配体-虚拟BCD-as.SLDASM | 9.63M |
| 63 | ASG-0024水箱消毒器BCD-as.SLDPRT | 664.22K |
| 64 | ASG-0024法兰-304-PN16BCD-as.sldprt | 706.12K |
| 65 | ASG-0024法兰-304BCD-as.sldprt | 648.54K |
| 66 | ASG-0024法兰盖-304BCD-as.SLDPRT | 2.66M |
| 67 | ASG-0024溢流管喇叭口BCD-as.SLDPRT | 84.33K |
| 68 | ASG-0024现场布局-管道图BCD-as.SLDASM | 13.20M |
| 69 | ASG-0024现场布局-管道图BCD-as.stp | 20.82M |
| 70 | ASG-0024现场布局-管道图BCD-as.stp-dtk.xml | 189.02K |
| 71 | ASG-0024现场布局BCD-as.SLDASM | 7.38M |
| 72 | ASG-0024生活水箱ABCD-as.SLDPRT | 1.39M |
| 73 | ASG-0024生活水箱BBCD-as.SLDPRT | 1.48M |
| 74 | ASG-0024等径三通-304-PN16BCD-as.sldprt | 686.33K |
| 75 | ASG-0024等径三通-304BCD-as.sldprt | 583.16K |
| 76 | ASG-0024管道-304BCD-as.sldprt | 560.47K |
| 77 | ASG-0024管道吊架BCD-as.sldprt | 266.24K |
| 78 | ASG-0024管道支撑1-DN250BCD-as.SLDPRT | 161.93K |
| 79 | ASG-0024管道支架A-304BCD-as.sldprt | 221.22K |
| 80 | ASG-0024管道支架A2-304BCD-as.sldprt | 137.20K |
| 81 | ASG-0024管道支架A4-304BCD-as.sldprt | 144.46K |
| 82 | ASG-0024管道支架A２-304BCD-as.sldprt | 140.43K |
| 83 | ASG-0024管道支架A３-304BCD-as.sldprt | 156.67K |

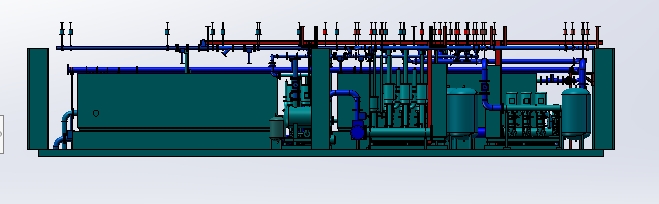

| 84 | ASG-0024管道支架B-304BCD-as.sldprt | 110.95K |
| 85 | ASG-0024紫外线杀菌器-250x1200DN150BCD-as.SLDPRT | 128.58K |
| 86 | ASG-0024线槽BCD-as.SLDPRT | 332.03K |
| 87 | ASG-0024线槽吊架BCD-as.SLDPRT | 170.68K |

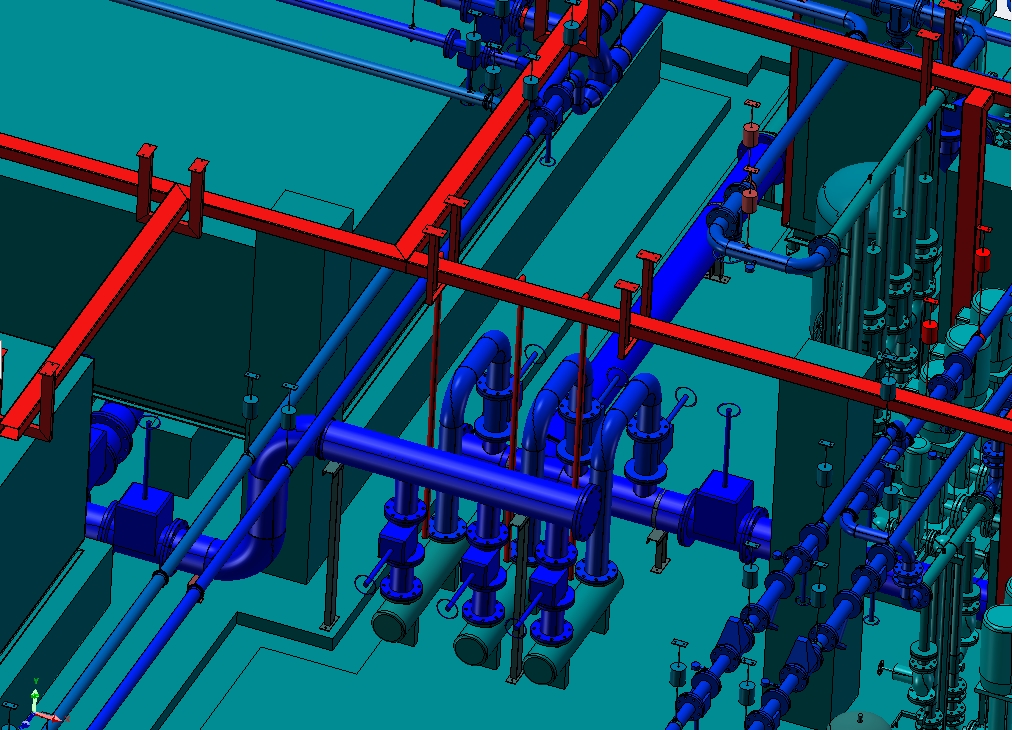

| 88 | ASG-0024高区生活变频给水泵装配体-虚拟BCD-as.SLDASM | 13.10M |
| 89 | ASG-0024高区生活变频给水泵装配体BCD-as.SLDASM | 1.97M |

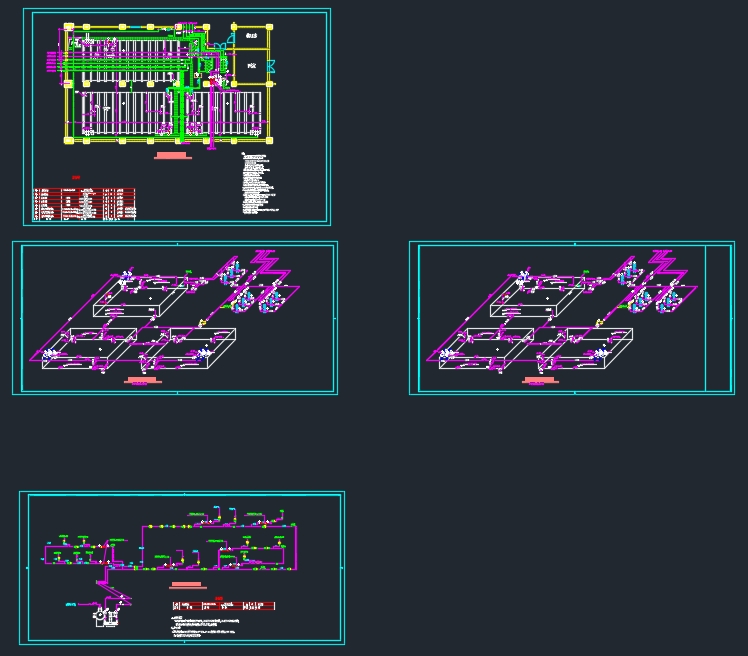

| 90 | ASG-0024（304）对夹止回阀BCD-as.SLDPRT | 95.15K |

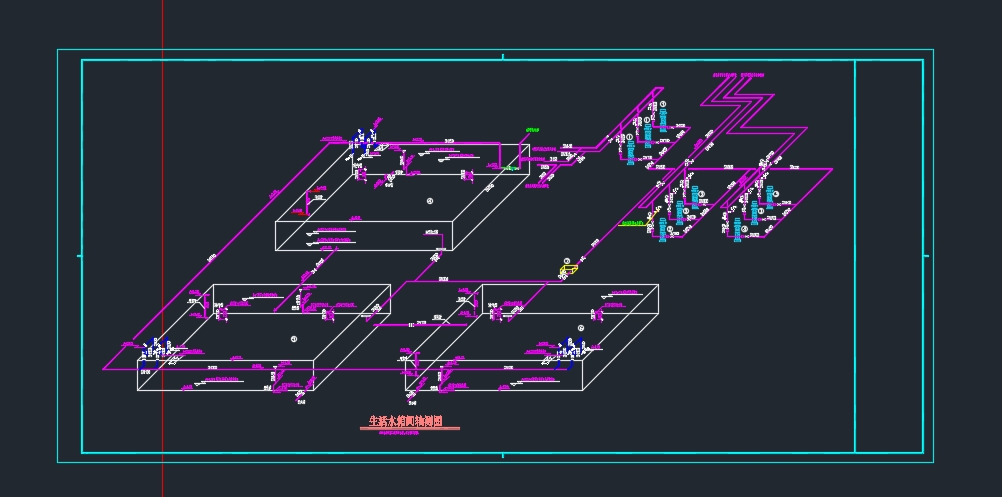

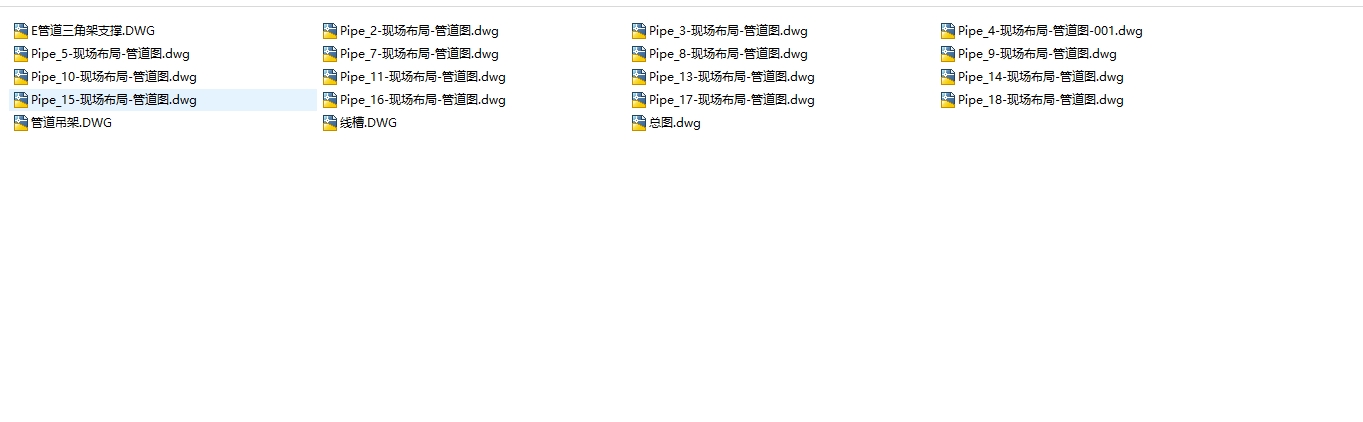

| 91 | CAD图纸清单.png | 99.11K |

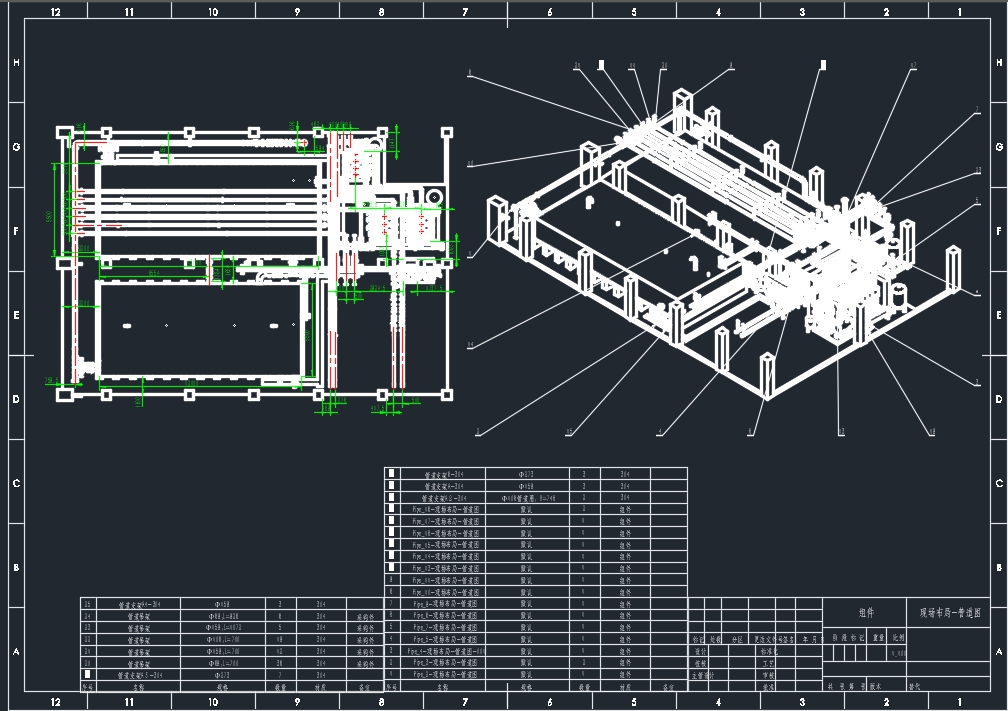

| 92 | cad总图.png | 307.78K |

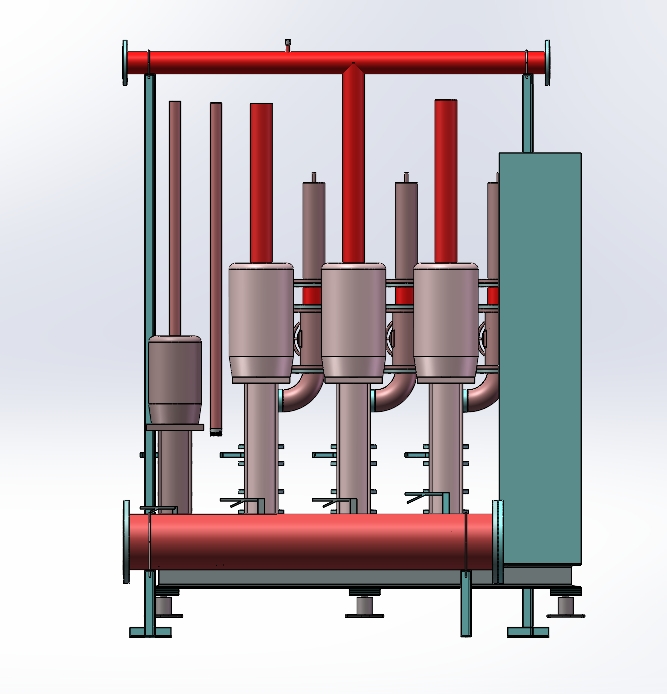

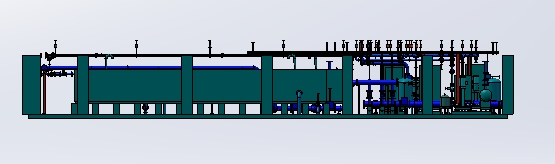

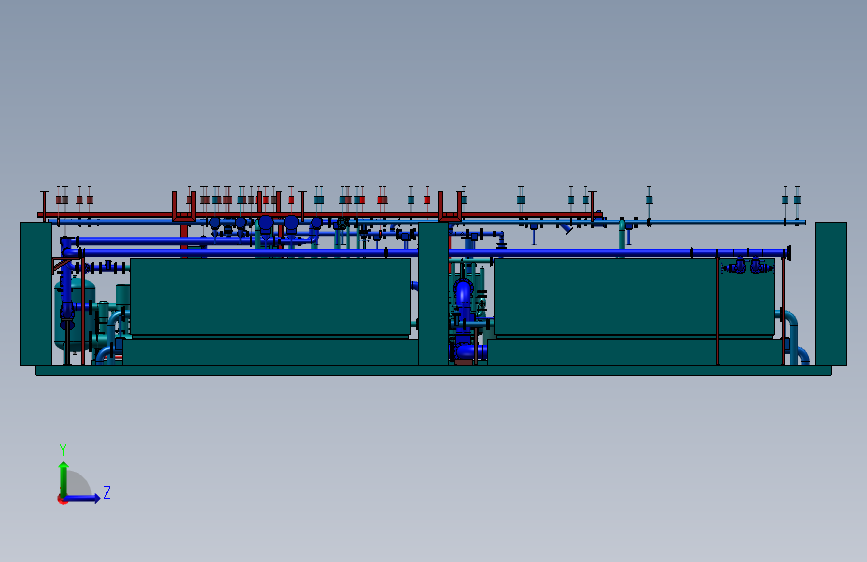

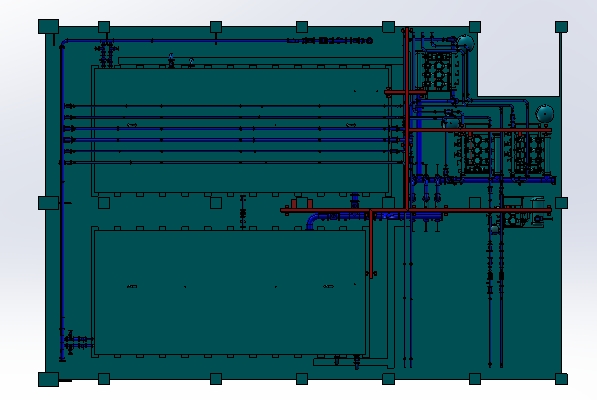

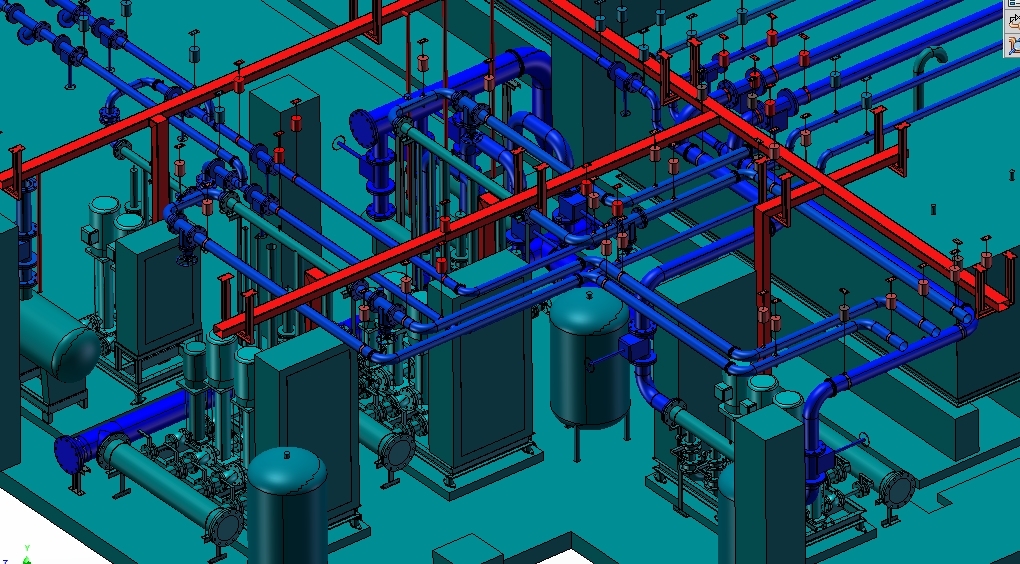

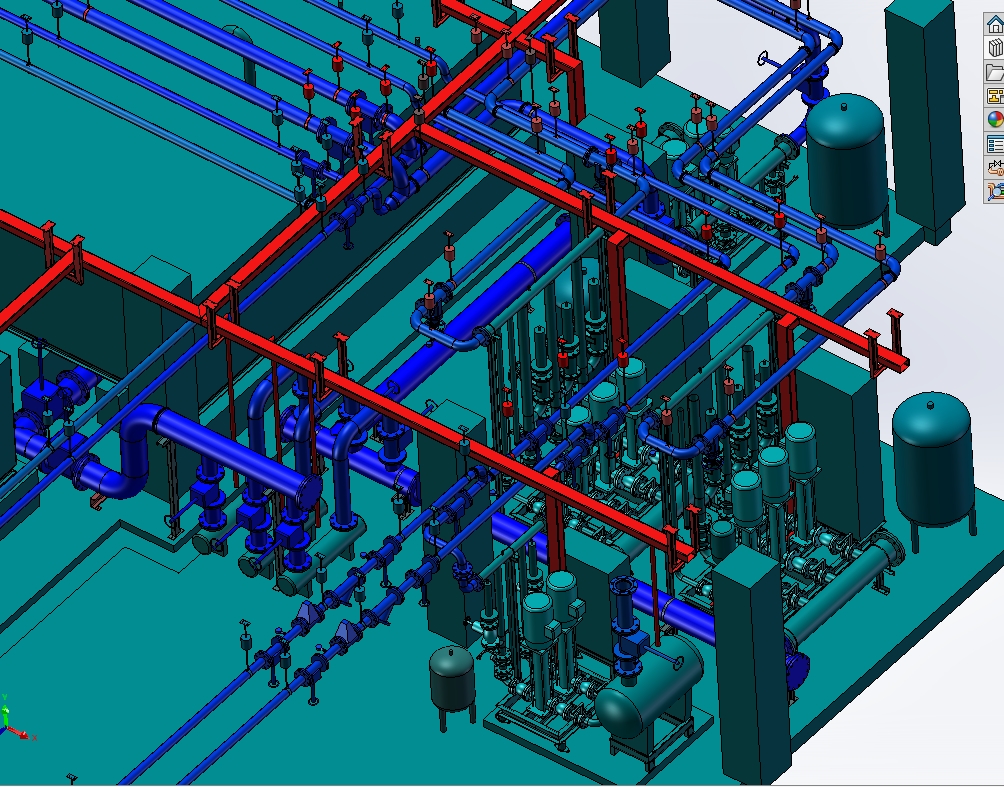

| 93 | 主视图.png | 39.38K |
| 94 | 侧视图.png | 70.49K |
| 95 | 俯视图.png | 91.44K |
| 96 | 局部图.png | 457.71K |
| 97 | 局部特写视图.png | 522.35K |
| 98 | 局部视图.png | 606.75K |
| 99 | 工艺图纸.png | 158.00K |
| 100 | 工艺布局流程图.png | 143.38K |
| 101 | 工艺流程原理图.png | 109.50K |

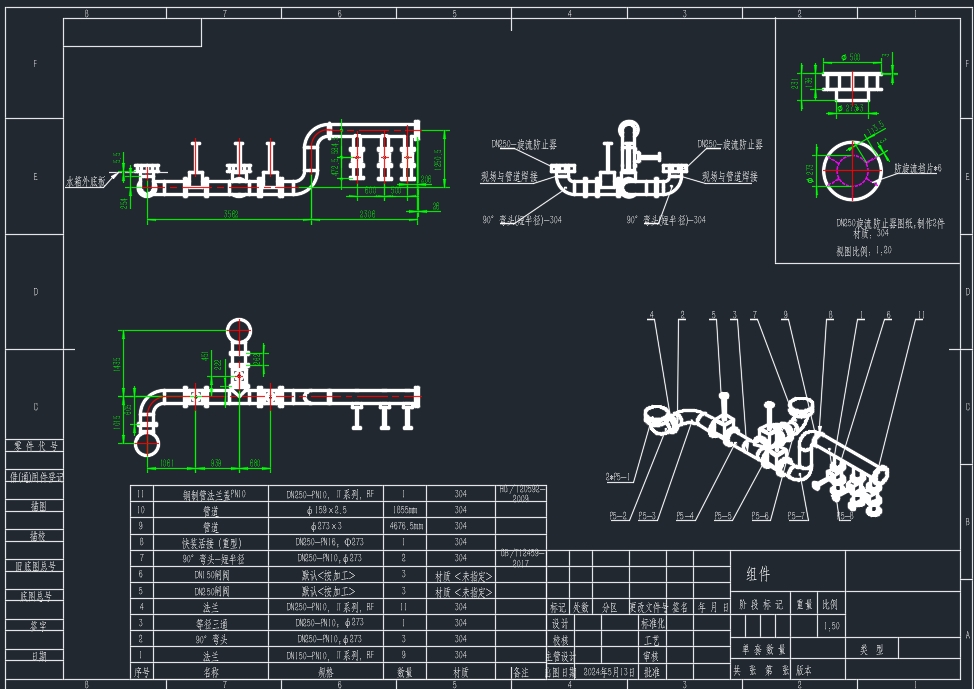

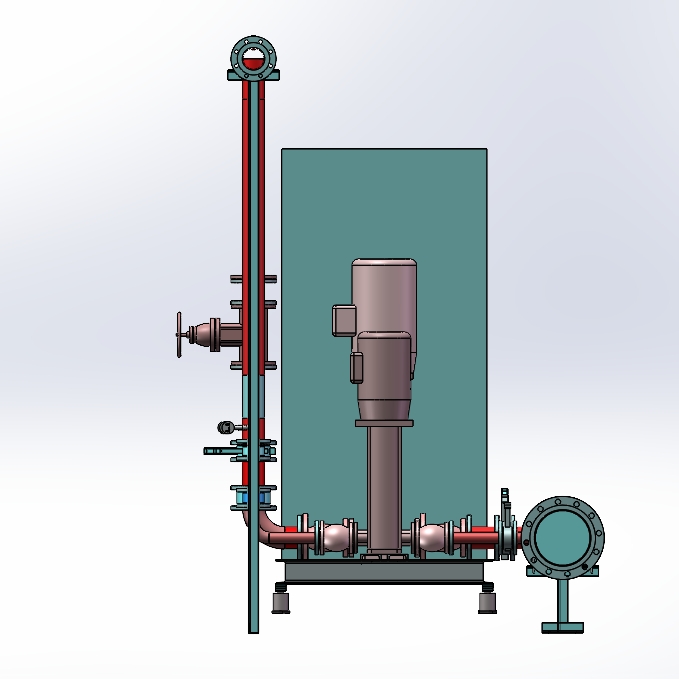

| 102 | 泵组主视图.png | 114.77K |

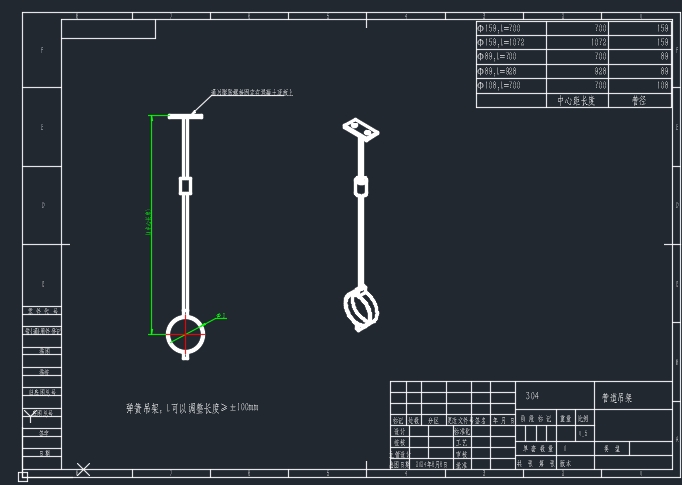

| 103 | 泵组侧视图.png | 89.77K |

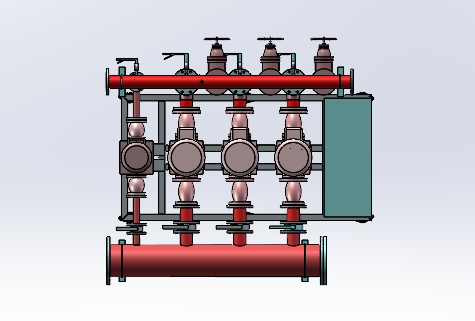

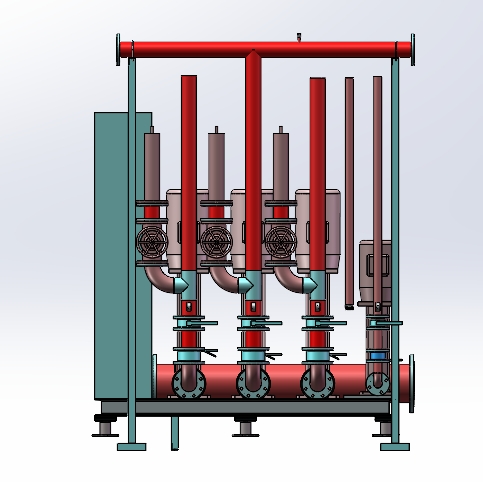

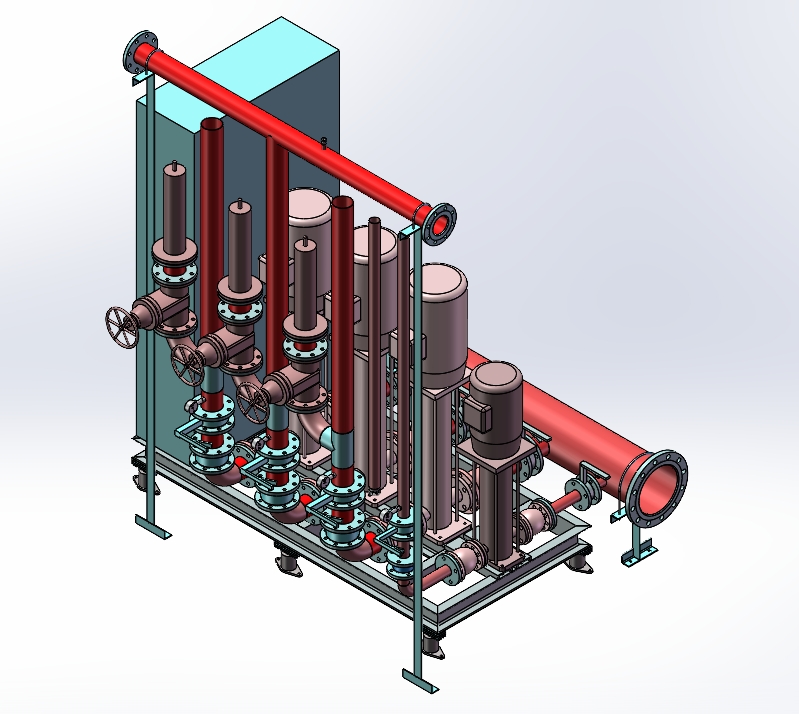

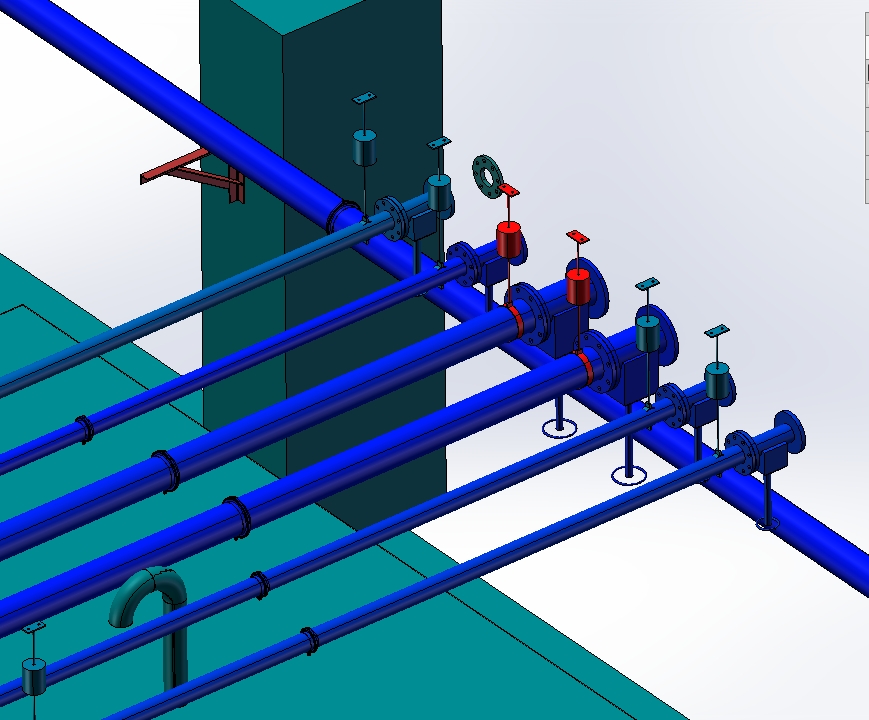

| 104 | 泵组恢俯视图.png | 59.41K |
| 105 | 泵组操作面视图.png | 85.55K |
| 106 | 泵组轴侧图.png | 214.66K |
| 107 | 特写.png | 277.69K |

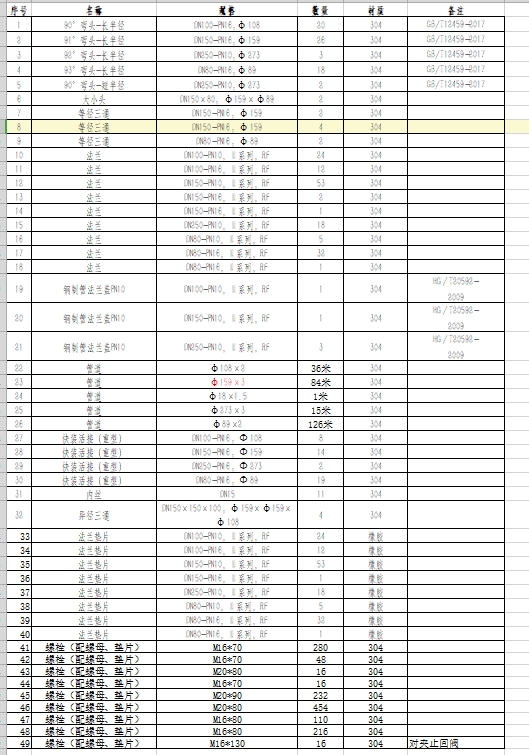

| 108 | 管件材料清单图.png | 219.91K |

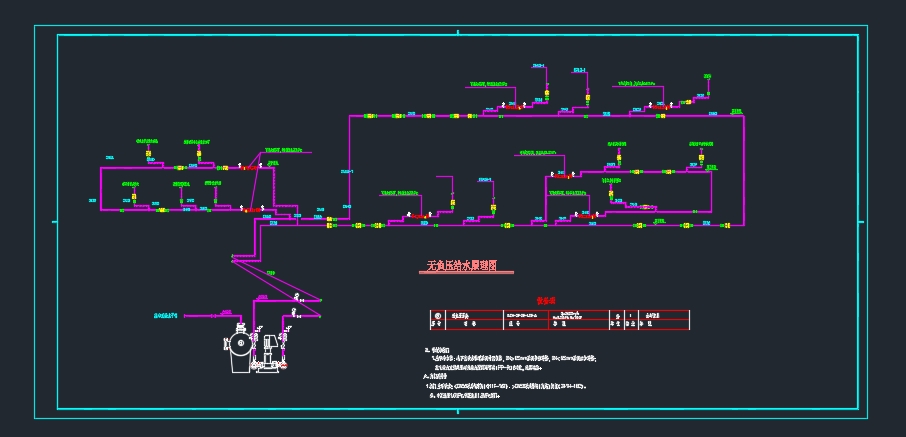

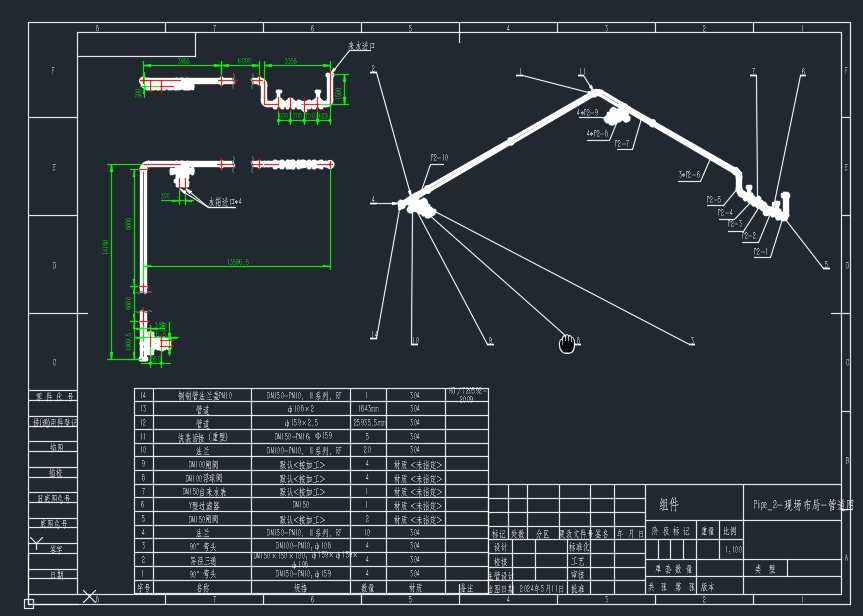

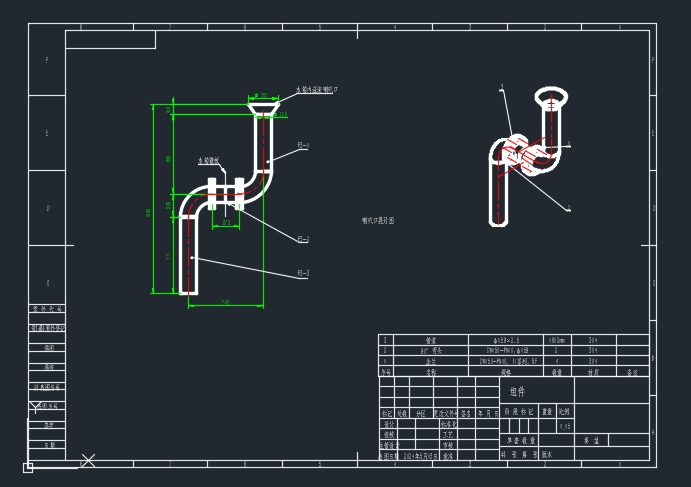

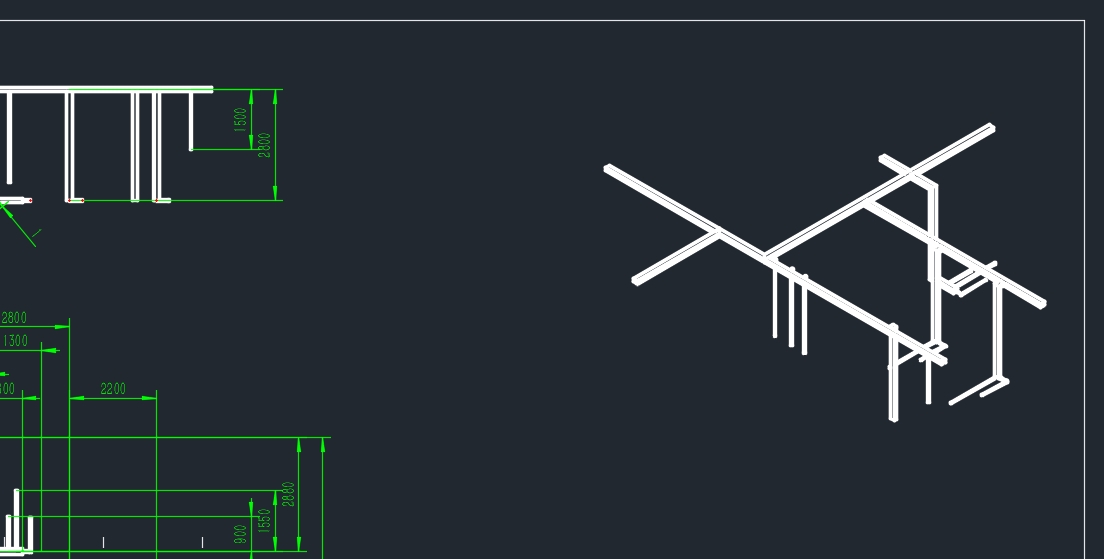

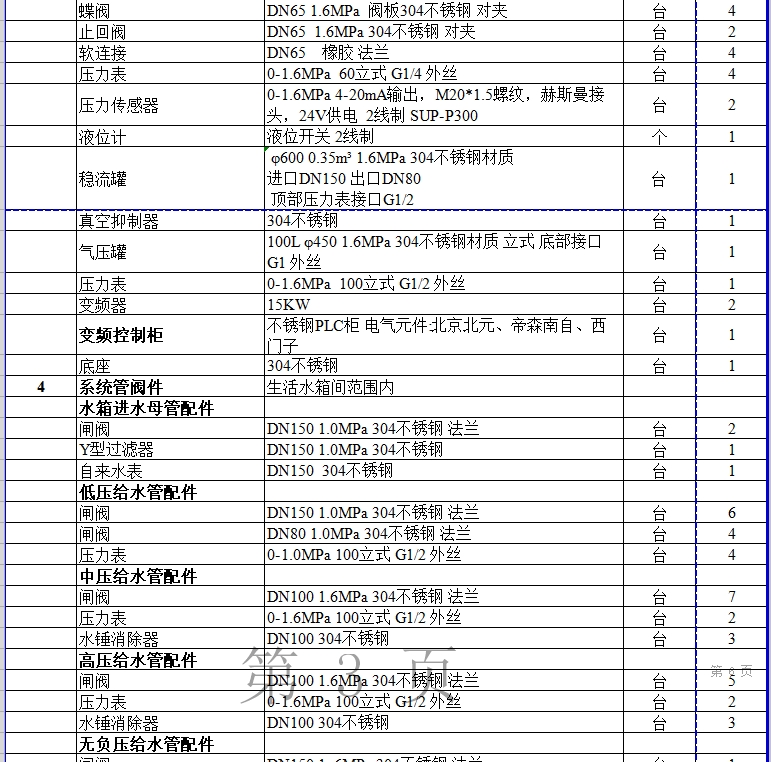

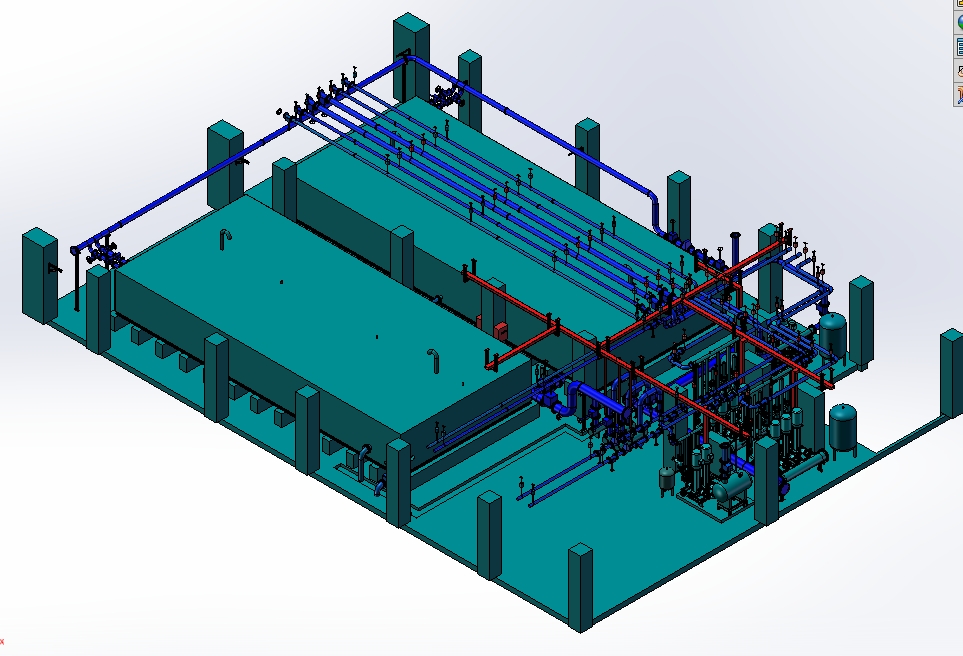

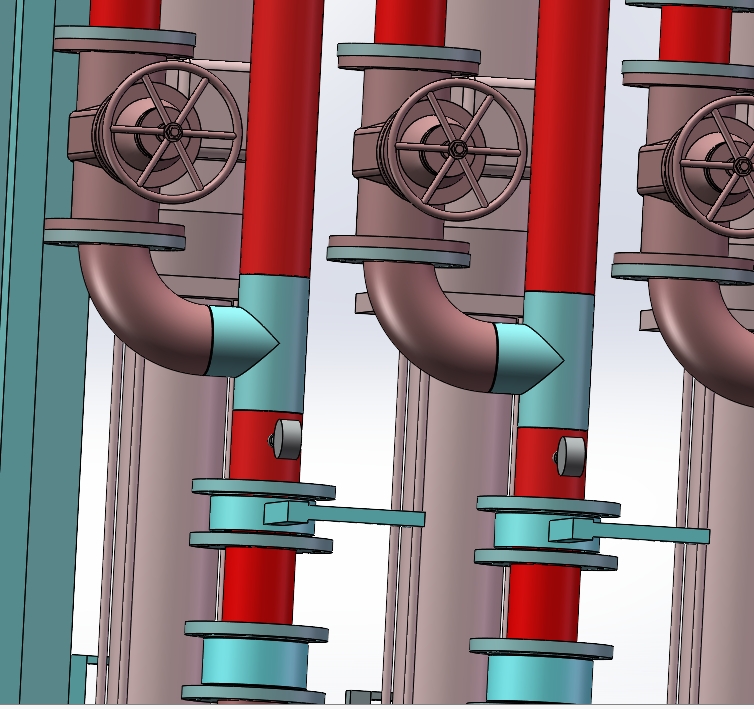

| 109 | 管道单线图.png | 171.21K |
| 110 | 管道单线图1.png | 79.67K |
| 111 | 管道单线图2.png | 241.21K |
| 112 | 管道吊架.png | 70.23K |
| 113 | 线槽轴测图.png | 76.30K |
| 114 | 设备配置清单.png | 284.69K |
| 115 | 轴测图.png | 284.50K |
| 116 | 阀门视图.png | 273.21K |
| 117 | 零件明细表.png | 419.65K |
此图纸下载需要12金币
立即下载
发布者
攘外必先安内。
创作: 76296
粉丝: 841
加入时间：2021-05-06
模型信息
图纸格式：dwg,sldprt,sldasm,stp
文件大小：136.99M
所需金币：12
上传时间：2025-02-12 14:31:10
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
