纵横式立体车库设计 1159491（ID:1874788）

机械设备 / 非标机械 / 纵横式立体车库设计 1159491

©非原创

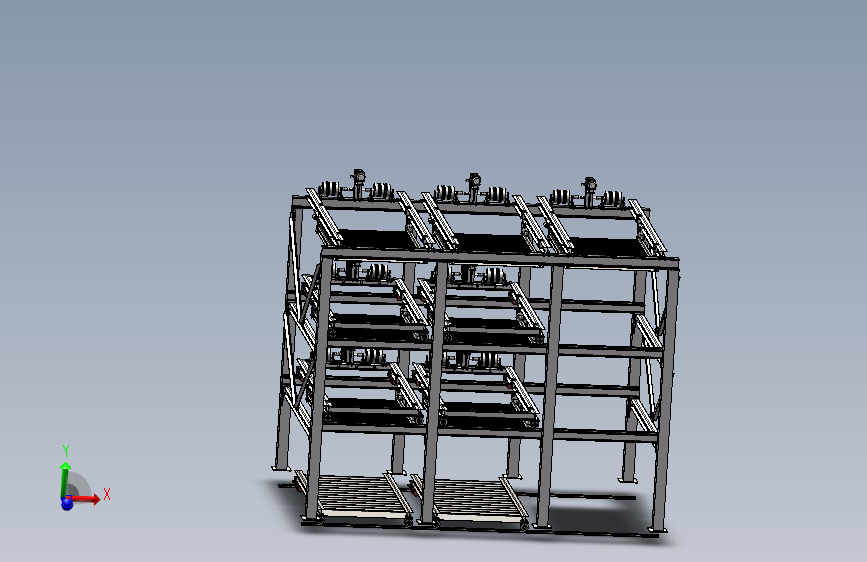

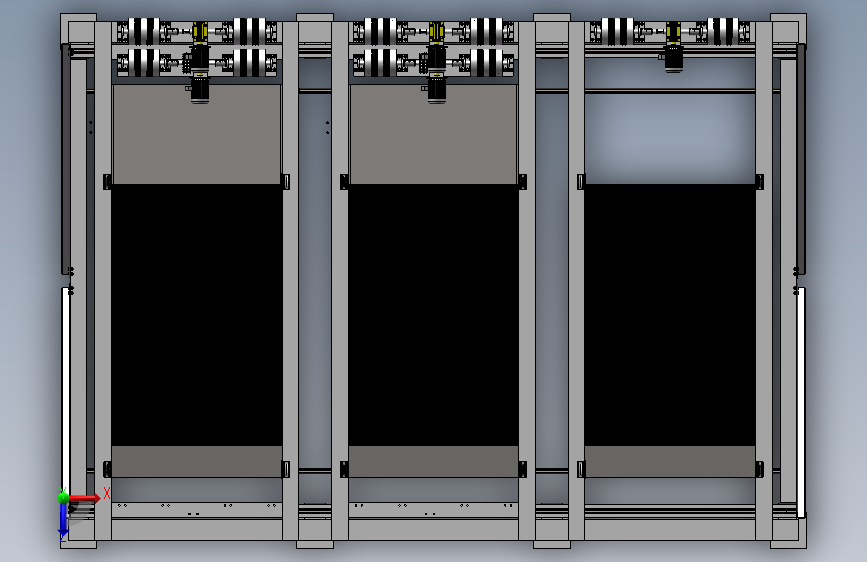

平面图

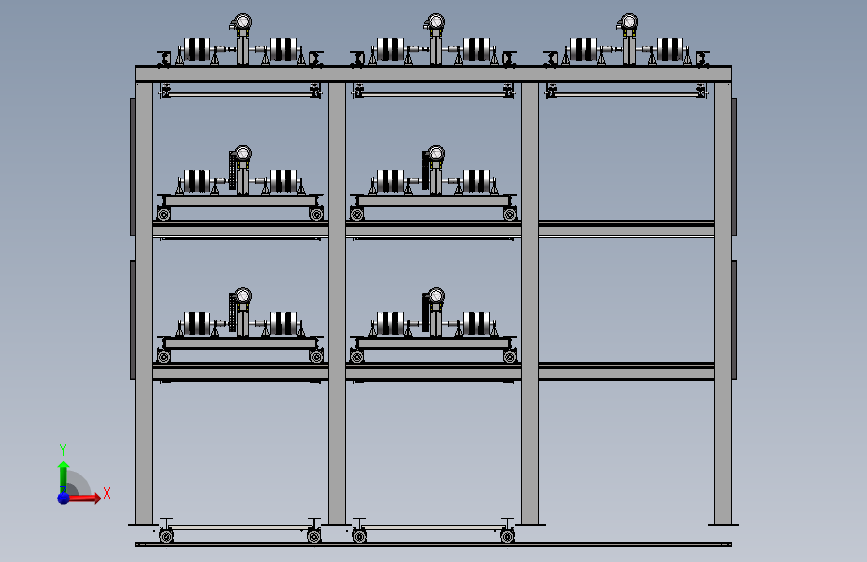

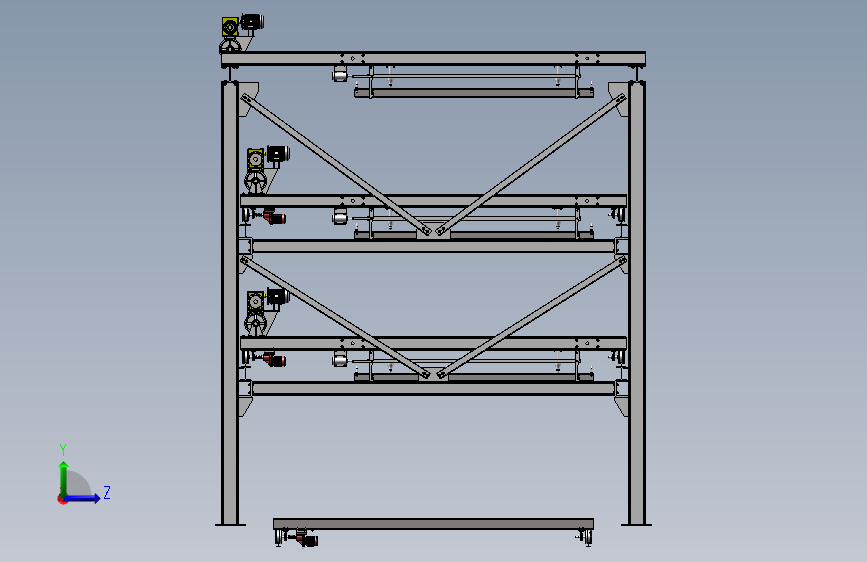

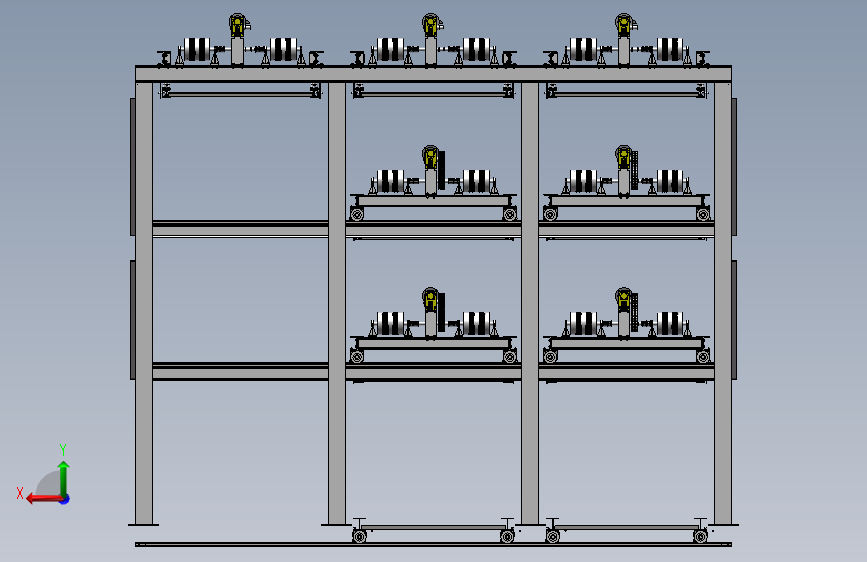

3D视图

文件列表

#	文件名称	文件大小
1	1739543407241.zip	76.55M
2	立体车库的总体设计.docx	1.13M
3	2-3层升降机构装配图.dwg	268.31K
4	传动轴零件图.dwg	82.72K
5	卷筒座零件图.dwg	75.28K
6	卷筒轴零件图.dwg	82.47K
7	固定座零件图.dwg	85.72K
8	总装配图.dwg	2.11M
9	支撑架A零件图.dwg	71.78K
10	框架装配图.dwg	297.53K
11	载车机构装配图.dwg	437.75K
12	ChainwheelISO-17Z24A-2--17SA55.0R1.sldprt	569.91K
13	SPC-18-18-F.SLDPRT	5.33M
14	SPC-28-28-F.SLDPRT	229.30K
15	YCJ_YCJ112.sldprt	1.00M
16	减速器.SLDPRT	5.51M
17	总（方案2）.SLDASM	8.00M
18	框架（方案2）.SLDASM	7.28M
19	电机B35.SLDPRT	370.76K
20	MCLC-50-50-Fd.SLDPRT	182.92K
21	传动轴d.SLDPRT	113.10K
22	减速器d.SLDPRT	5.53M
23	升降电机减速器座d.SLDPRT	169.77K
24	升降电机轴d.SLDPRT	125.51K
25	卷筒座d.SLDPRT	106.77K
26	卷筒轴d.SLDPRT	108.04K
27	滚筒d.SLDPRT	854.96K
28	电机B35d.SLDPRT	389.40K
29	起升机构.SLDASM	1.02M
30	轮毂d.SLDPRT	134.69K
31	GB_CONNECTING_PIECE_KEYS_CSK12X50.sldprt	92.53K
32	GB_CONNECTING_PIECE_KEYS_CSK14X50.sldprt	92.21K
33	GB_FASTENER_BOLT_STBABAM10X35-N.sldprt	138.40K
34	GB_FASTENER_BOLT_STBABAM10X40-N.sldprt	140.17K
35	GB_FASTENER_BOLT_STBABAM10X45-N.sldprt	141.13K
36	GB_FASTENER_BOLT_STBABAM10X50-N.sldprt	141.37K
37	GB_FASTENER_BOLT_STBABAM12X100-N.sldprt	140.14K
38	GB_FASTENER_BOLT_STBABAM12X55-N.sldprt	142.46K
39	GB_FASTENER_BOLT_STBABAM20X55-N.sldprt	138.84K
40	GB_FASTENER_BOLT_STBABAM20X65-N.sldprt	138.77K
41	GB_FASTENER_WASHER_PWNA10.sldprt	79.91K
42	GB_FASTENER_WASHER_PWNA12.sldprt	80.72K
43	GB_FASTENER_WASHER_PWNA20.sldprt	79.18K
44	GB_HEXAGON_TYPE10BM20X2-N.sldprt	174.49K
45	GB_HEXAGON_TYPE10M10X1-N.sldprt	178.11K
46	GB_HEXAGON_TYPE10M12X1.5-N.sldprt	178.35K
47	25aX8800槽钢.SLDPRT	96.70K
48	导轨座.SLDPRT	75.75K
49	导轨座固定角钢.SLDPRT	96.37K
50	底法兰.SLDPRT	54.69K
51	底筋板.SLDPRT	51.60K
52	斜撑1.SLDPRT	89.71K
53	斜撑1（方案二）.SLDPRT	89.89K
54	斜撑2.SLDPRT	89.87K
55	斜撑2（方案二）.SLDPRT	89.24K
56	横梁.SLDPRT	78.02K
57	横梁法兰.SLDPRT	64.33K
58	立柱.SLDPRT	76.34K
59	立柱（方案二）.SLDPRT	76.92K
60	筋版3.SLDPRT	55.47K
61	筋版连接板.SLDPRT	87.59K
62	筋版连接板2.SLDPRT	87.32K
63	筋版连接板2（方案二）.SLDPRT	84.53K
64	筋版连接板（方案二）.SLDPRT	88.17K
65	连接架.SLDPRT	87.72K
66	顶层连接法兰.SLDPRT	64.07K
67	顶横梁.SLDPRT	92.11K
68	顶横梁2.SLDPRT	92.49K
69	MCLC-50-50-F.SLDPRT	152.89K
70	传动轴.SLDPRT	112.80K
71	升降电机轴.SLDPRT	125.00K
72	卷筒座.SLDPRT	110.63K
73	卷筒装配体.SLDASM	684.04K
74	卷筒轴.SLDPRT	107.32K
75	滚筒.SLDPRT	795.11K
76	轮毂.SLDPRT	130.22K
77	轮毂1.SLDPRT	118.92K
78	GB_SECTION_BAR_TYPE59X8800.sldprt	106.60K
79	Rollingbearings332-32GB297-94.sldprt	452.08K
80	横向框架.SLDPRT	60.46K
81	横移滚轮.SLDPRT	137.37K
82	横移滚轮轴.SLDPRT	110.71K
83	横移电机底座di.SLDPRT	114.93K
84	纵向框架.SLDPRT	81.36K
85	轨道.SLDPRT	58.55K
86	轴承.SLDPRT	66.50K
87	轴承座.SLDPRT	116.71K
88	载车板.SLDPRT	74.03K
89	载车板装配体.SLDASM	5.51M
90	升降电机减速器座.SLDPRT	175.87K
91	吊扣.SLDPRT	99.52K
92	吊针.SLDPRT	91.31K
93	延伸板.SLDPRT	82.31K
94	延伸板筋版.SLDPRT	51.72K
95	托板.SLDPRT	62.27K
96	挂钩.SLDPRT	66.81K
97	挂钩拉条.SLDPRT	55.75K
98	挂钩耳板.SLDPRT	64.01K
99	提升框架（横）-副本.SLDPRT	123.36K
100	提升框架（纵-方案二）.SLDPRT	219.82K
101	提升框架（纵）.SLDPRT	223.00K
102	横移滚轮轴提升.SLDPRT	110.71K
103	横移滚轮（提升）.SLDPRT	137.37K
104	横移电机底座.SLDPRT	96.00K
105	电磁铁.SLDPRT	117.12K
106	电磁铁固定架.SLDPRT	81.00K
107	电磁铁连接板.SLDPRT	61.64K
108	纵向框架（提升）.SLDPRT	119.19K
109	轴承座（提升）.SLDPRT	114.85K
110	轴承（提升）.SLDPRT	705.60K
111	载车机构.SLDASM	6.86M
112	载车板装配体（提升-顶）.SLDASM	241.95K
113	载车板装配体（提升-顶，方案二）.SLDASM	699.99K
114	载车板装配体（提升）.SLDASM	7.11M
115	载车板（提升）.SLDPRT	640.51K
116	钢丝滚轮.SLDPRT	103.53K
117	钢丝滚轮罩.SLDPRT	99.38K
118	顶针.SLDPRT	104.57K
119	滚子.SLDPRT	58.13K
120	链条内板.SLDASM	105.49K
121	链条外板.SLDASM	94.33K
122	链条装配体.SLDASM	166.59K
123	链板.SLDPRT	76.83K
124	销轴.SLDPRT	42.71K
125	升降原理图.dwg	96.47K
126	升降机构.dwg	3.39M
127	弯矩图.dwg	72.03K

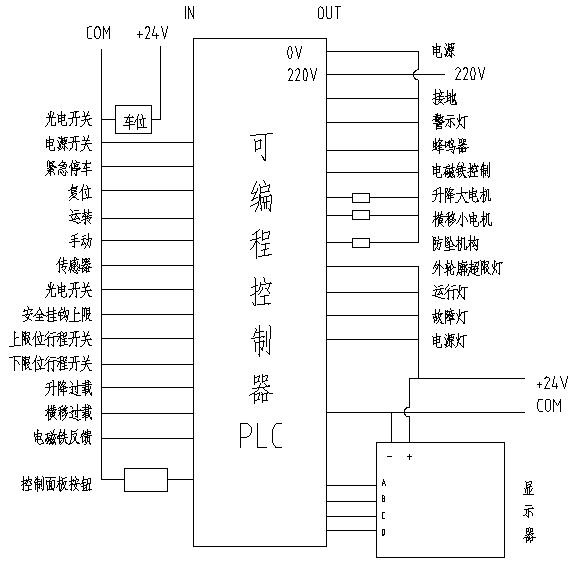

128	接线图.jpg	66.97K
129	流程图.docx	18.36K
130	电机控制原理图.dwg	67.03K
131	立体车库简化模型.dwg	61.06K
132	立柱受力图.dwg	68.53K
133	车位分布简图.dwg	63.31K
134	载车板装配体（提升）.DWG	1.12M
