前刹车调整臂外壳的铣12左端面夹具设计及机械加工工艺规程装备含4张CAD图-独家（ID:1876597）

交通运输 / 车辆相关 / 前刹车调整臂外壳的铣12左端面夹具设计及机械加工工艺规程装备含4张CAD图-独家

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17397845892558.zip	4.04M

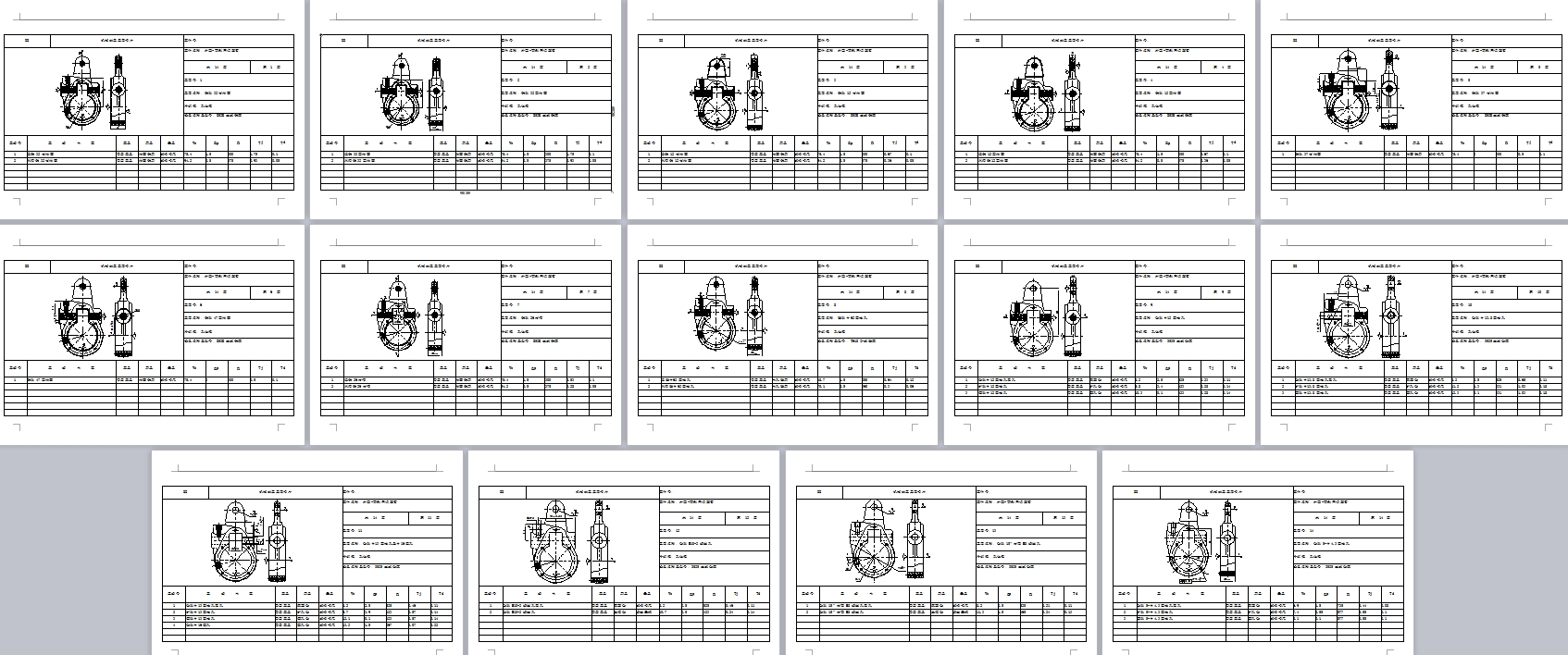

2	1、外壳-前刹车调整臂—工序卡.doc	425.50K

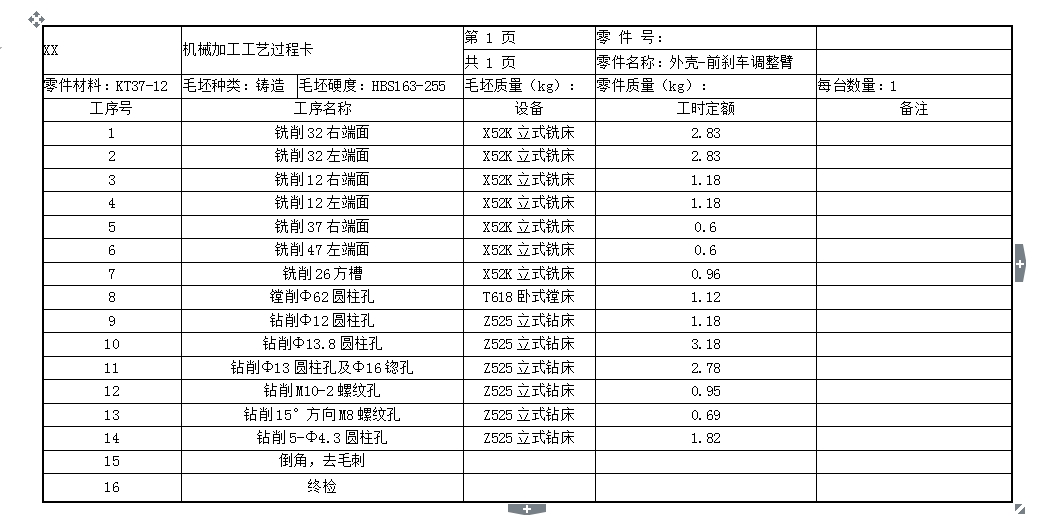

3	2、外壳-前刹车调整臂—标准过程卡.doc	34.50K
4	3、前刹车调整臂外壳的机械加工工艺规程及铣12左端面夹具设计.doc	821.91K
5	A-1-字数统计.jpg	42.25K

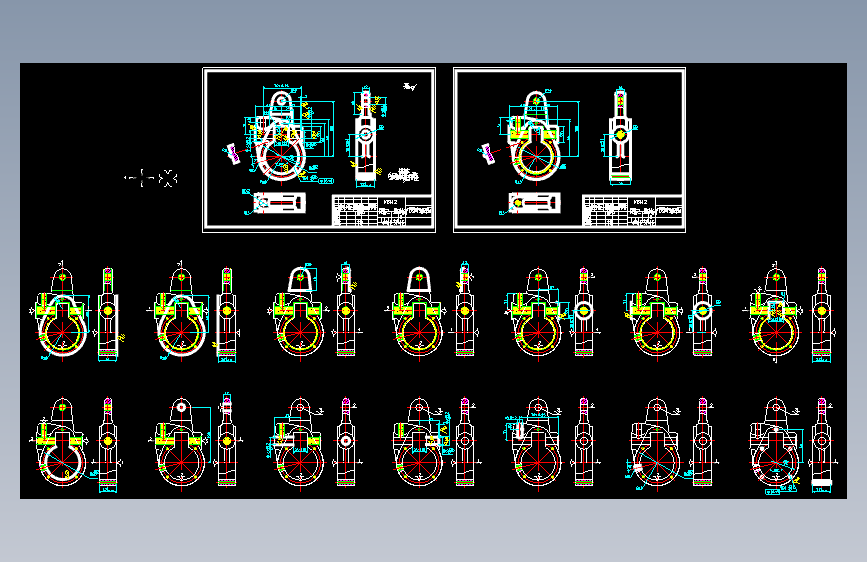

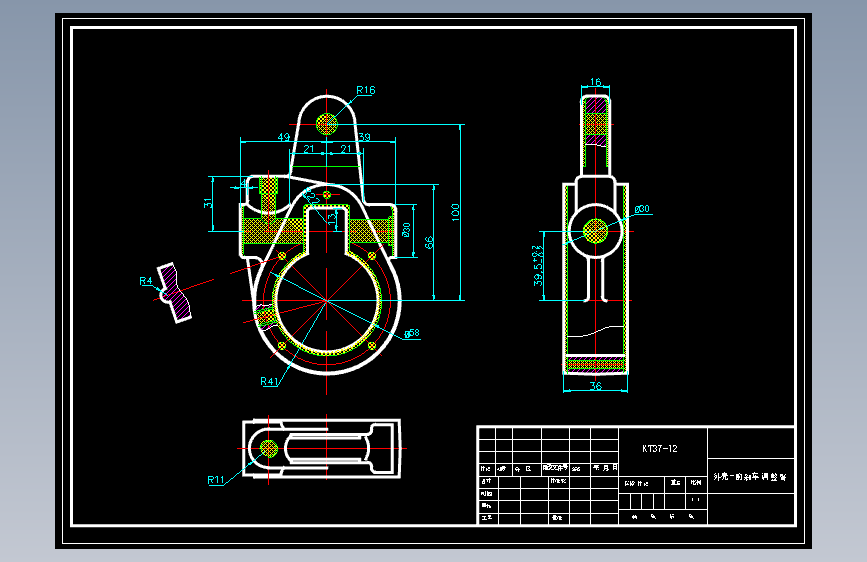

6	外壳-前刹车调整臂-毛坯图A3.dwg	305.46K

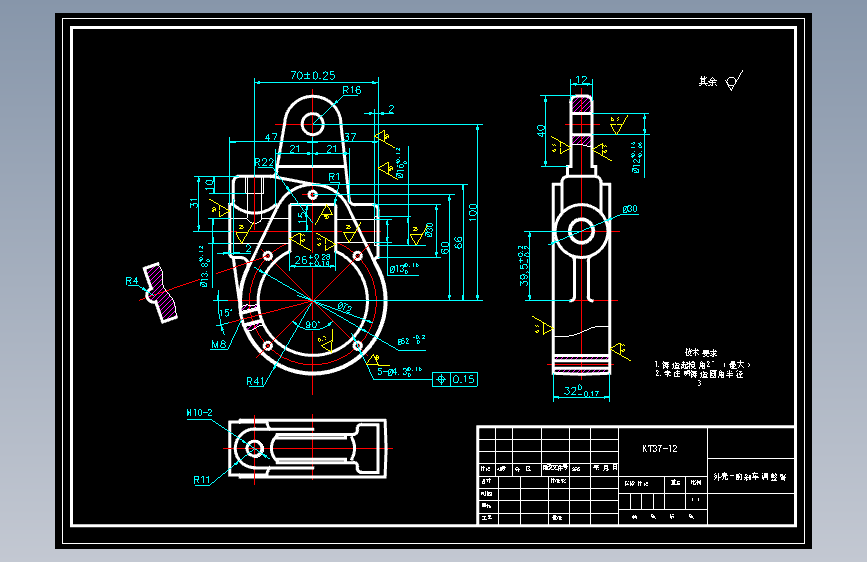

7	外壳-前刹车调整臂-零件图A3.dwg	306.92K

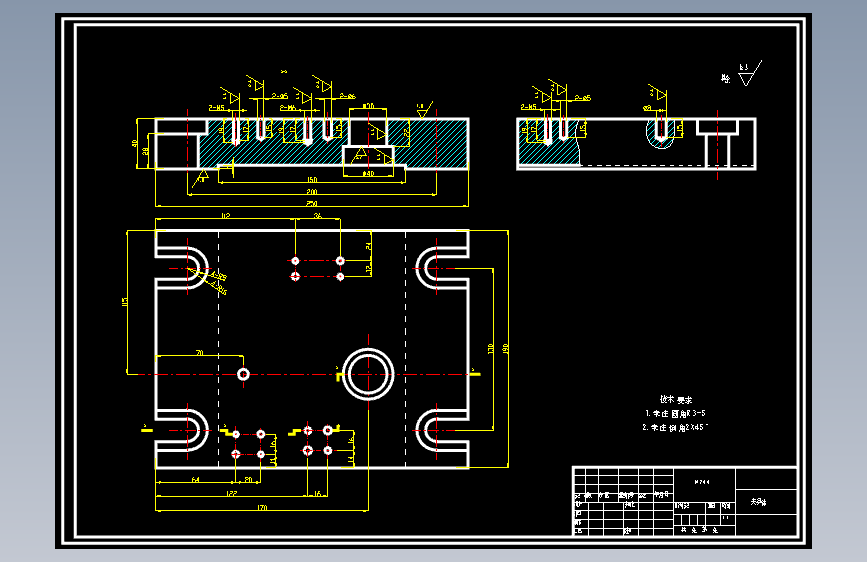

8	夹具体A2.dwg	80.98K

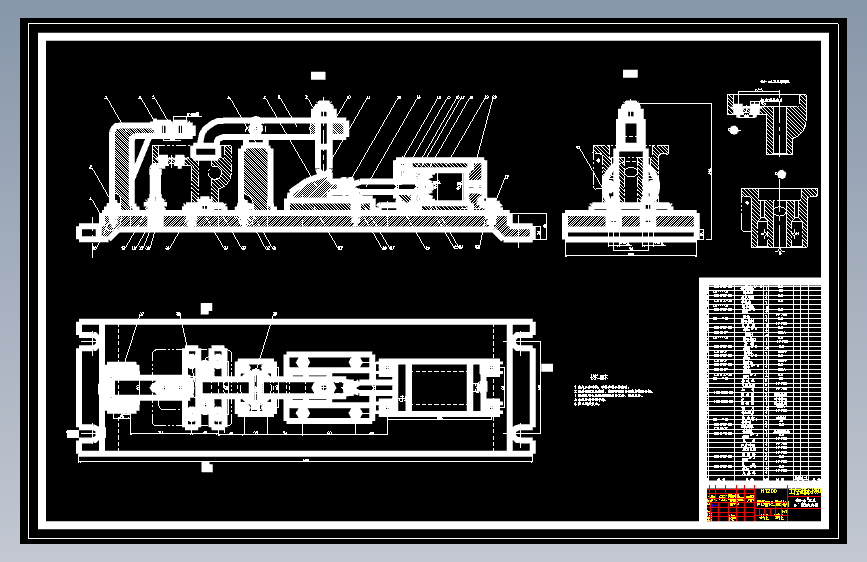

9	夹具装配图A0.dwg	117.65K
10	工序图（全套）.dwg	527.13K
11	A-1-字数统计.jpg	42.25K
12	A-2-所包含文件预览.jpg	115.32K

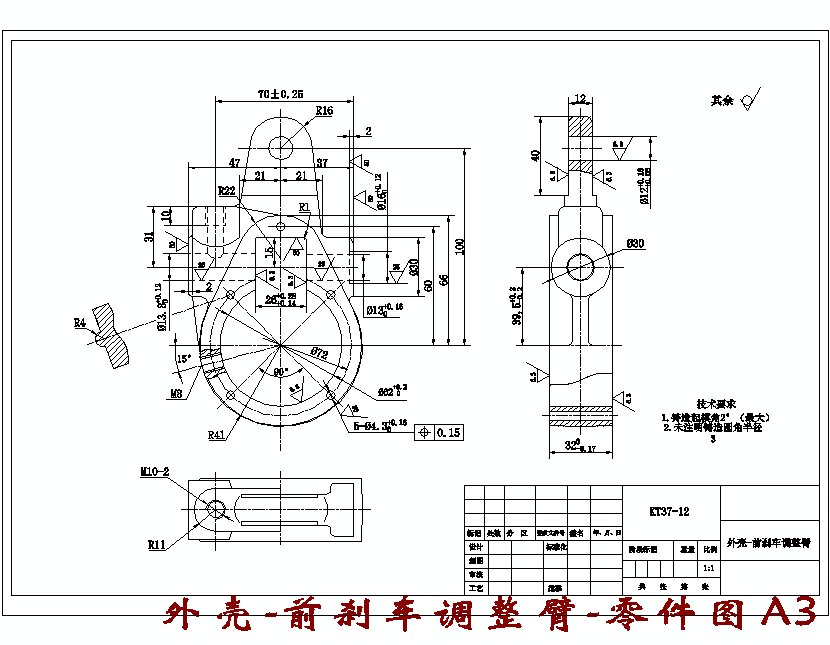

13	A-3-外壳-前刹车调整臂-零件图A3.gif	18.48K

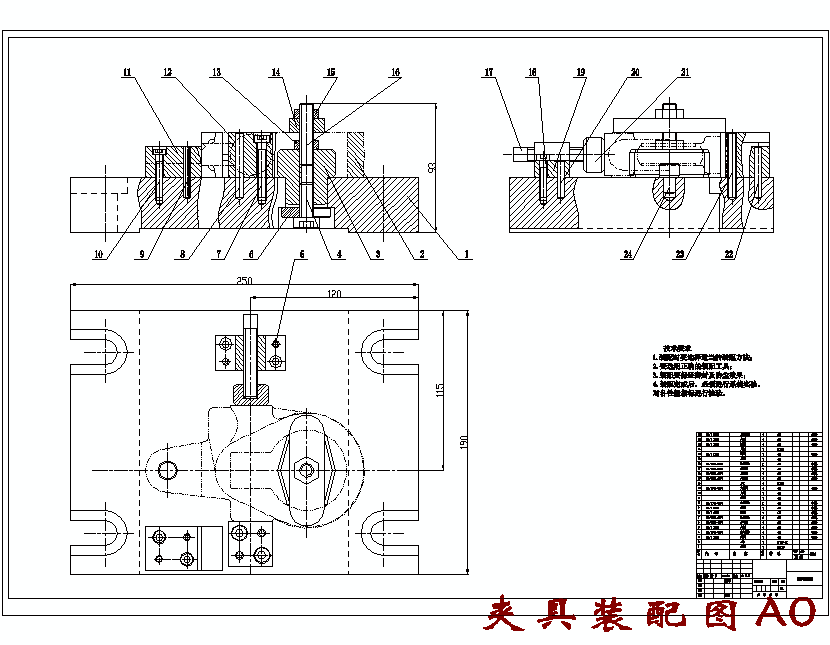

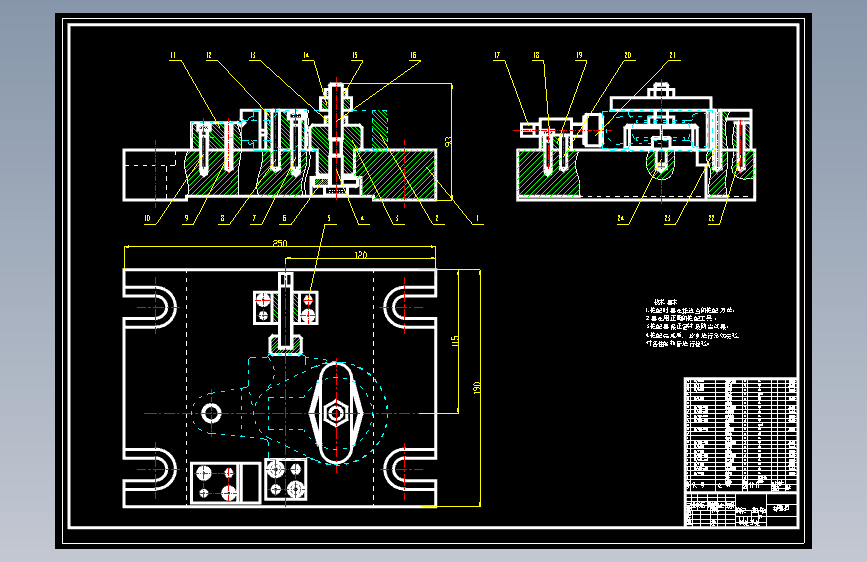

14	A-4-夹具装配图A0.gif	21.00K

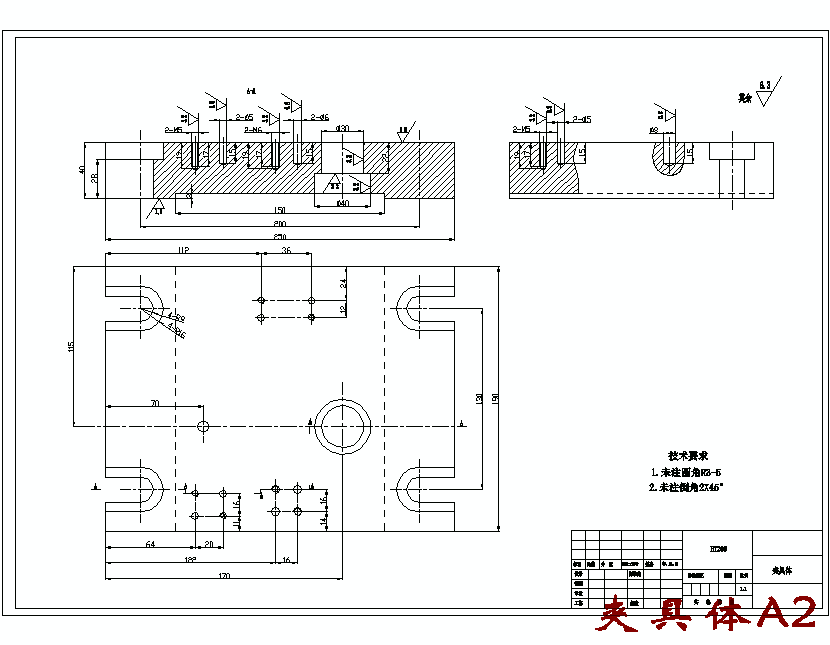

15	A-5-夹具体A2.gif	15.36K

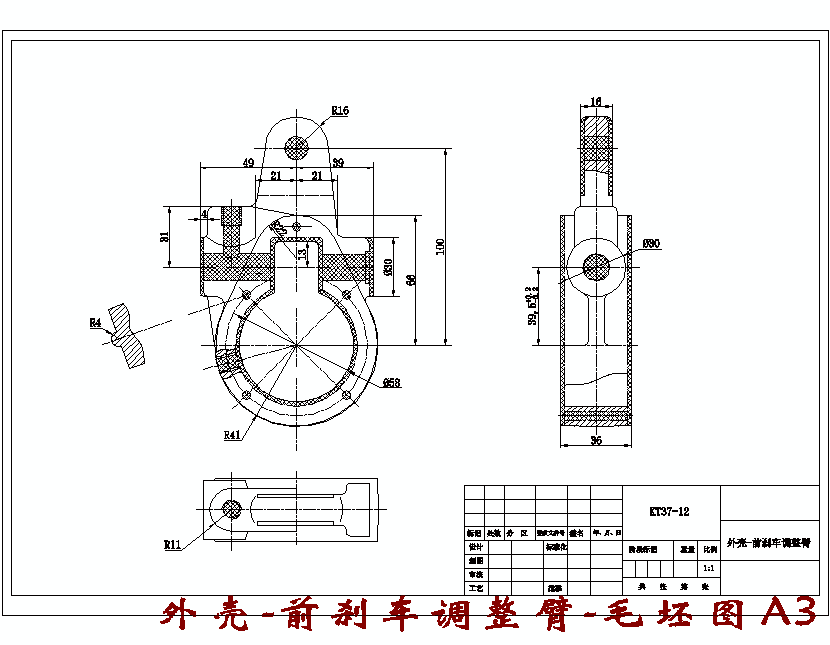

16	A-6-外壳-前刹车调整臂-毛坯图A3.gif	17.04K

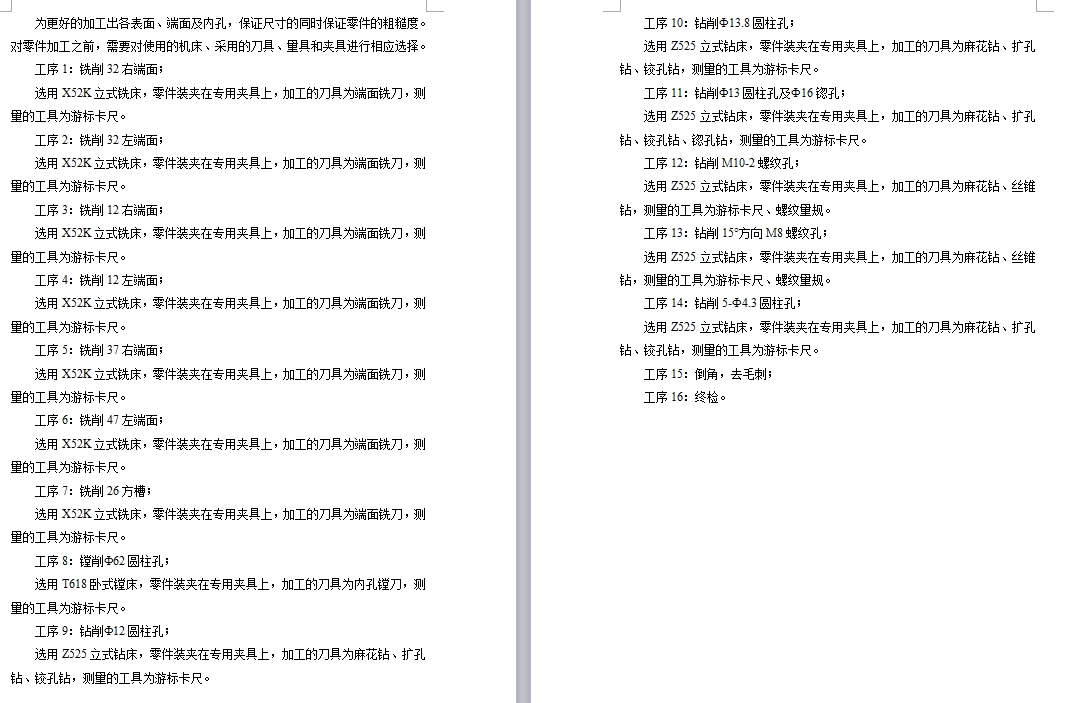

17	加工机床及加工装备的选择.jpg	328.48K

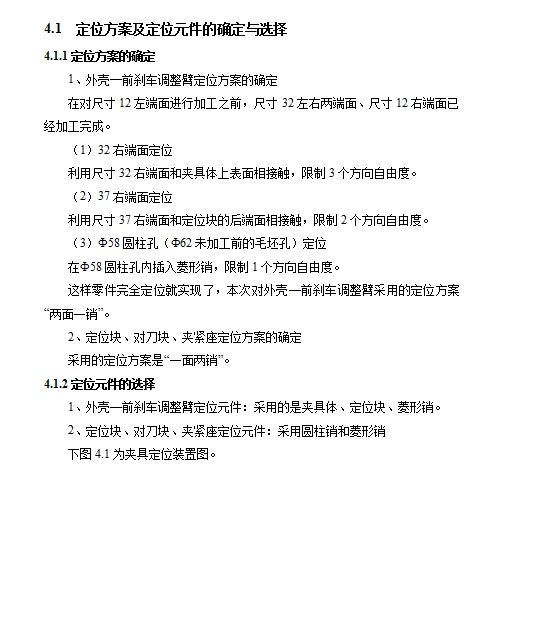

18	夹具设计部分.jpg	132.73K
19	工序卡.jpg	662.37K
20	文件清单.txt	3.05K
21	计算部分预览.jpg	687.78K

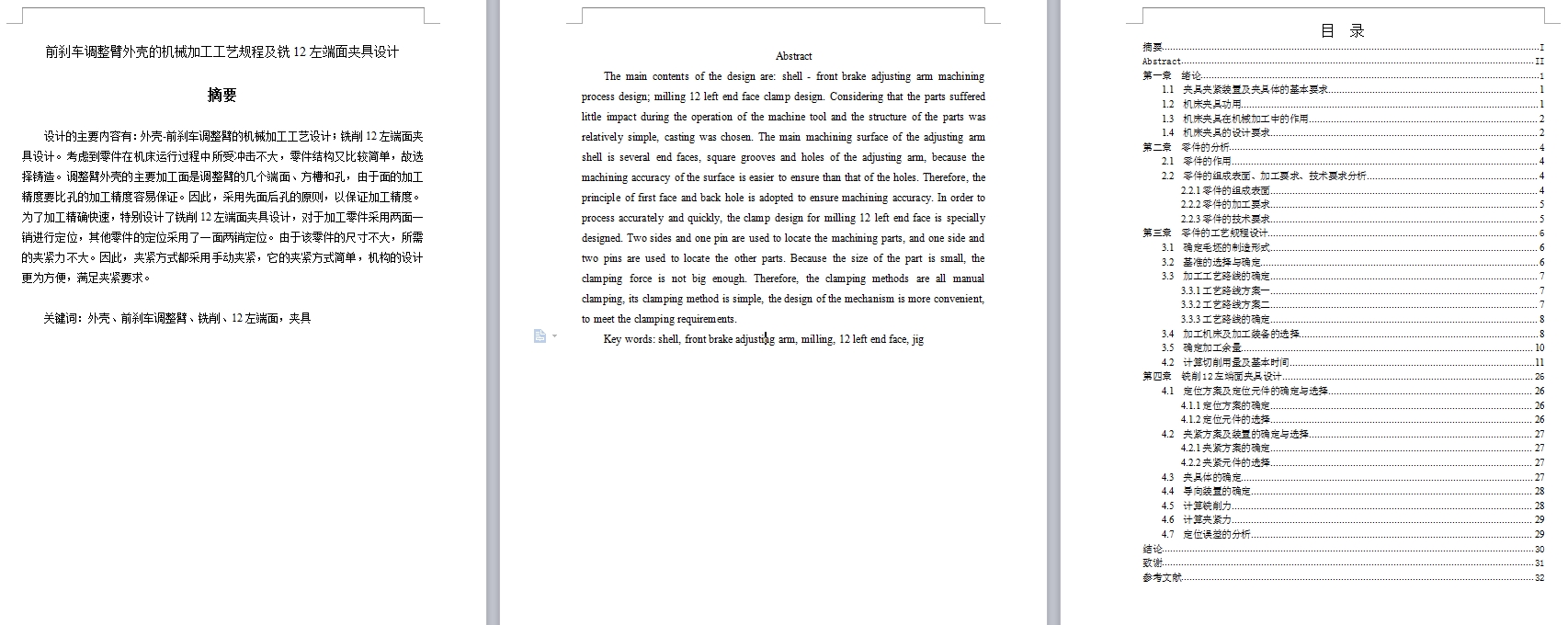

22	说明书前三页.jpg	590.57K
23	过程卡.jpg	234.05K

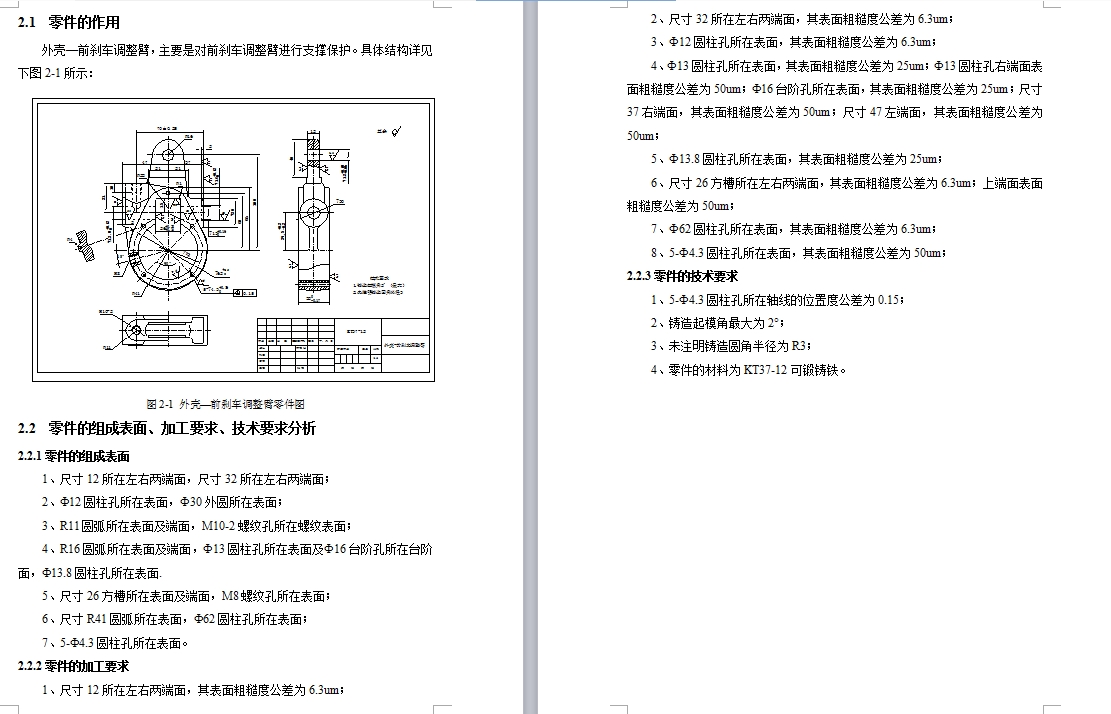

24	零件的分析.jpg	330.06K
