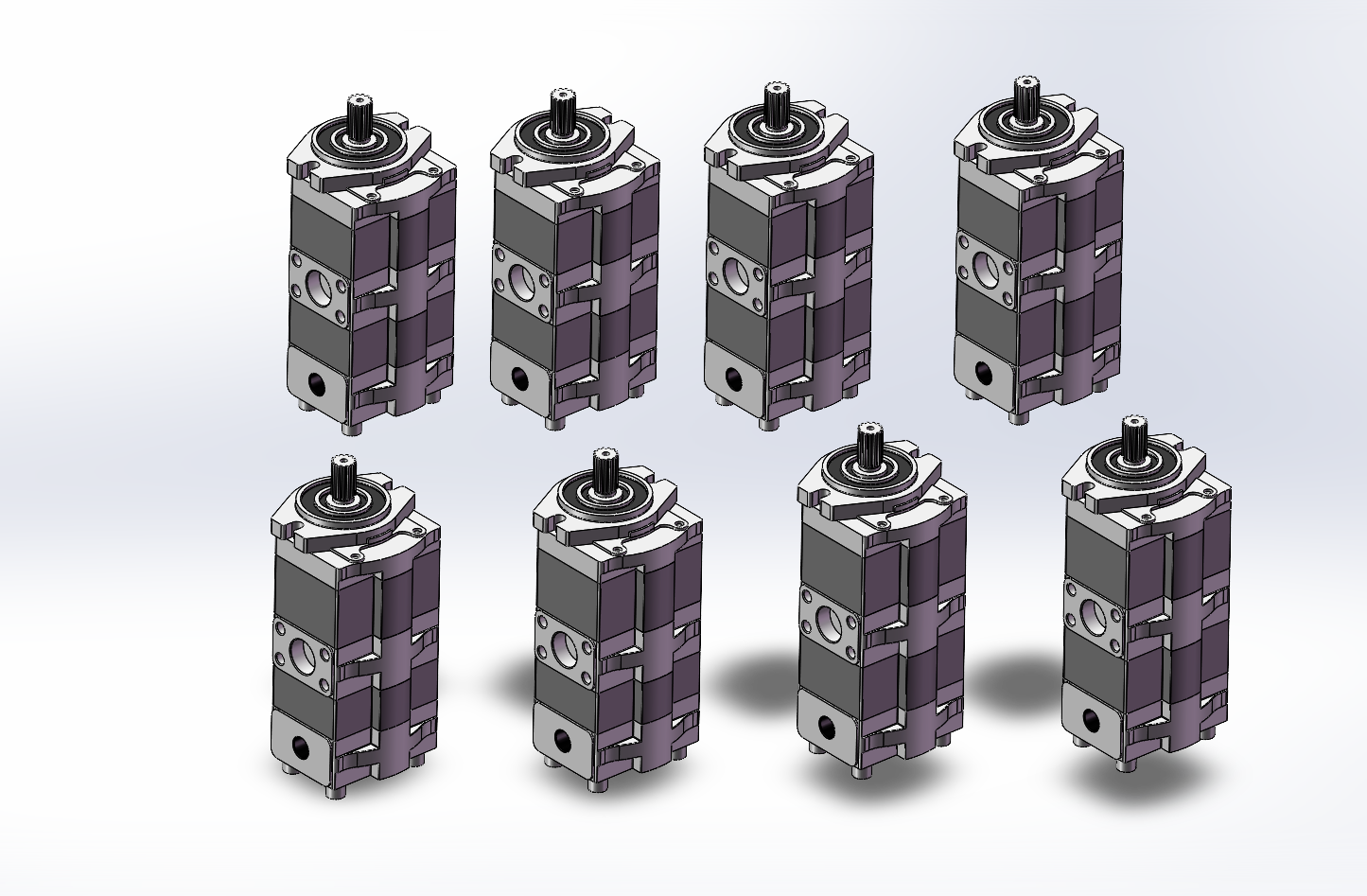

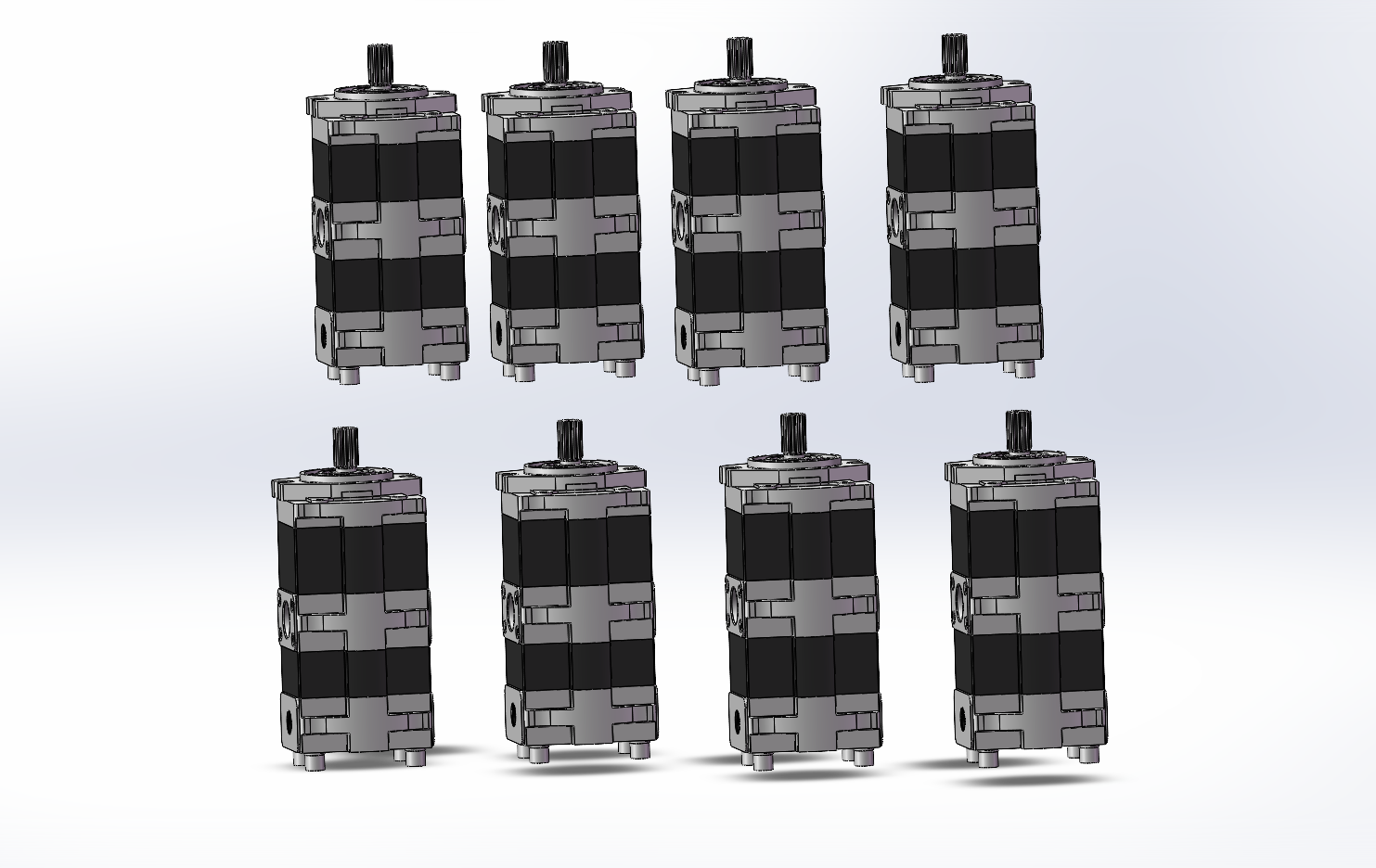

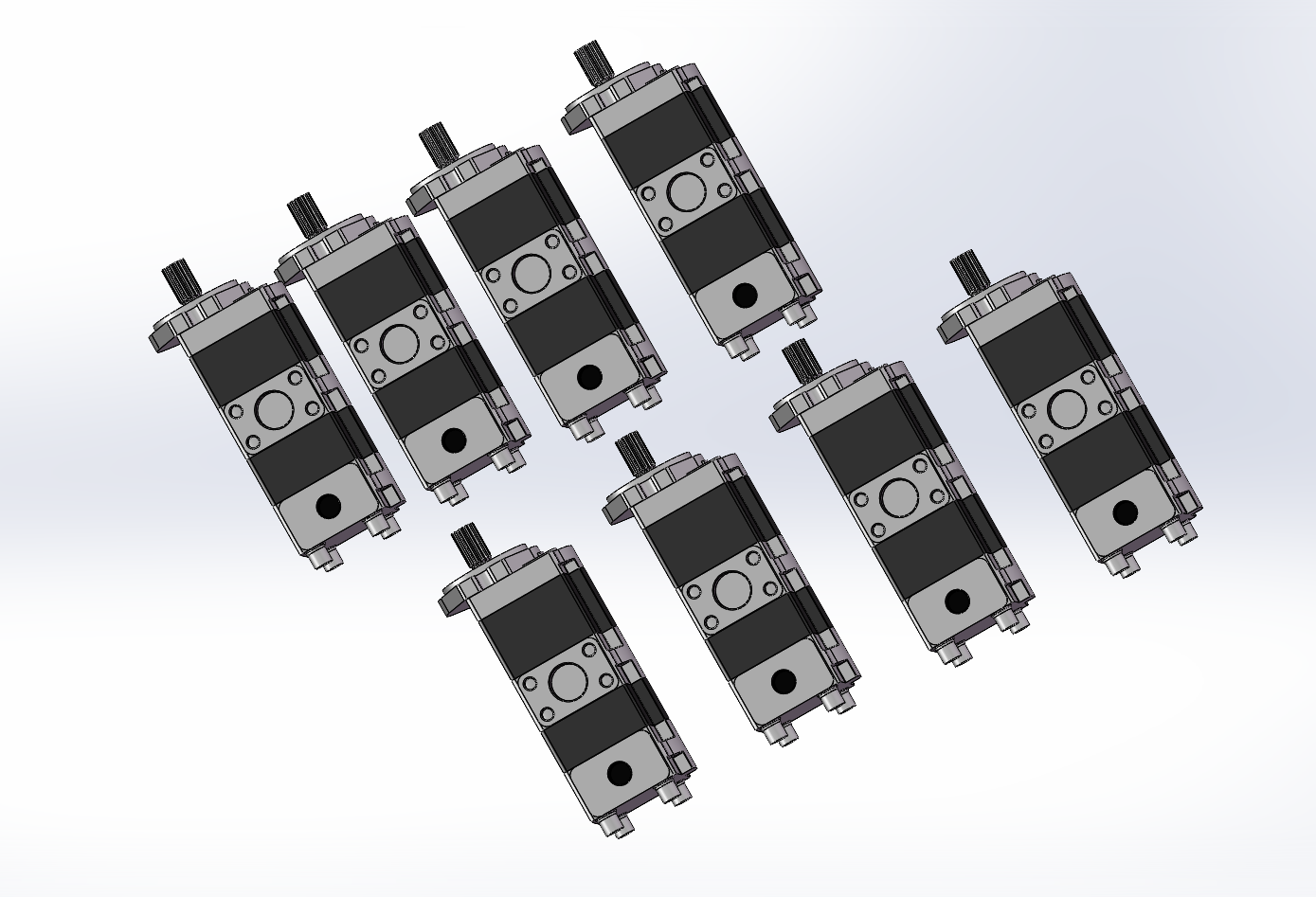

8款CBKL-G-G齿轮油泵模型（ID:1880071）

设备部件 / 传动部件 / 8款CBKL-G-G齿轮油泵模型

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17400004072050.zip	12.47M
2	CBKL-G-G齿轮油泵[CBKL-G32／G25-ATφL].sldprt	1.23M
3	CBKL-G-G齿轮油泵[CBKL-G32／G25-ATφ].sldprt	1.23M
4	CBKL-G-G齿轮油泵[CBKL-G32／G32-ATφL].sldprt	1.22M
5	CBKL-G-G齿轮油泵[CBKL-G32／G32-ATφ].sldprt	1.22M
6	CBKL-G-G齿轮油泵[CBKL-G40／G20-ATφL].sldprt	1.22M
7	CBKL-G-G齿轮油泵[CBKL-G40／G20-ATφ].sldprt	1.22M
8	CBKL-G-G齿轮油泵[CBKL-G40／G232-ATφ].sldprt	1.23M
9	CBKL-G-G齿轮油泵[CBKL-G40／G32-ATφL].sldprt	1.23M
10	装配体5.SLDASM	2.84M

此图纸下载需要28金币

立即下载

发布者

156****6923

创作: 7138

粉丝: 30

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：12.77M

所需金币：28

上传时间：2025-02-20 05:27:09

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2023

标签

齿轮油泵

图纸简介

CBKL-G-G齿轮油泵，‌齿轮油泵是一种依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵‌。它由两个齿轮、泵体与前后盖组成两个封闭空间。当齿轮转动时，齿轮脱开侧的空间体积从小变大，形成真空，将液体吸入；而齿轮啮合侧的空间体积从大变小，将液体挤入管路中。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。齿轮油泵的排出口的压力完全取决于泵出口处阻力的大小。‌
