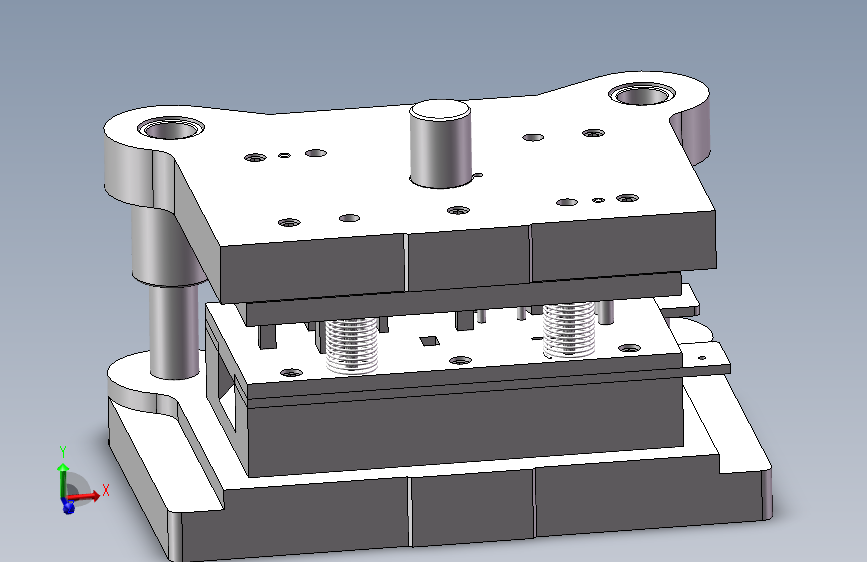

接触片的级进模具设计-冲压模含SW三维及11张CAD图（ID:1881590）

设备部件 / 模具类 / 接触片的级进模具设计-冲压模含SW三维及11张CAD图

©非原创

平面图

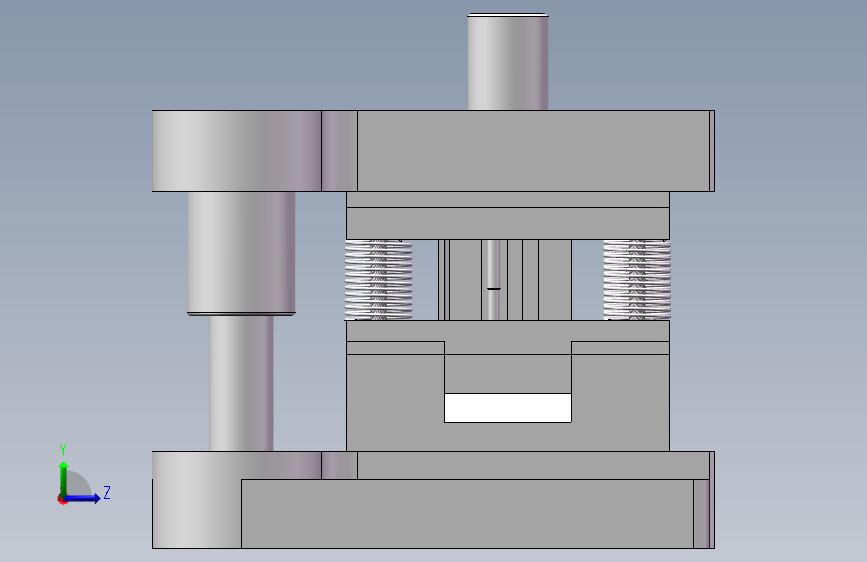

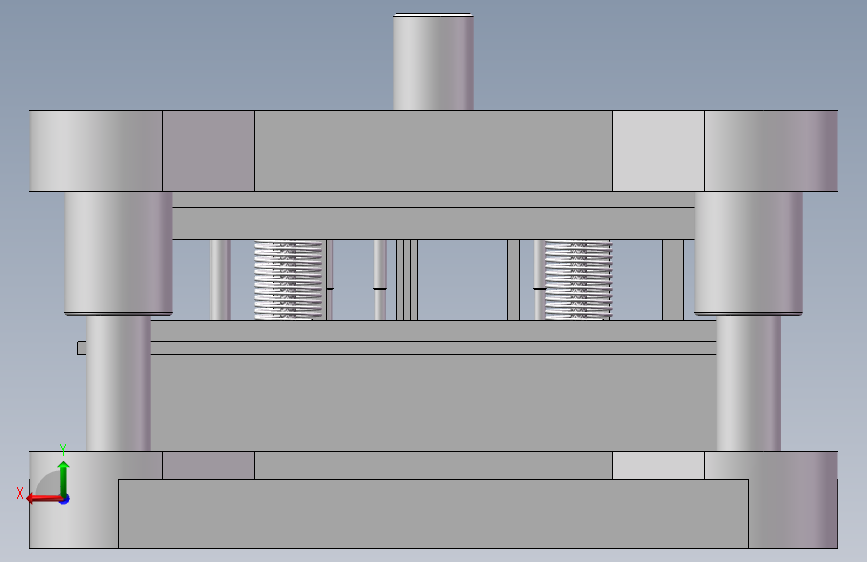

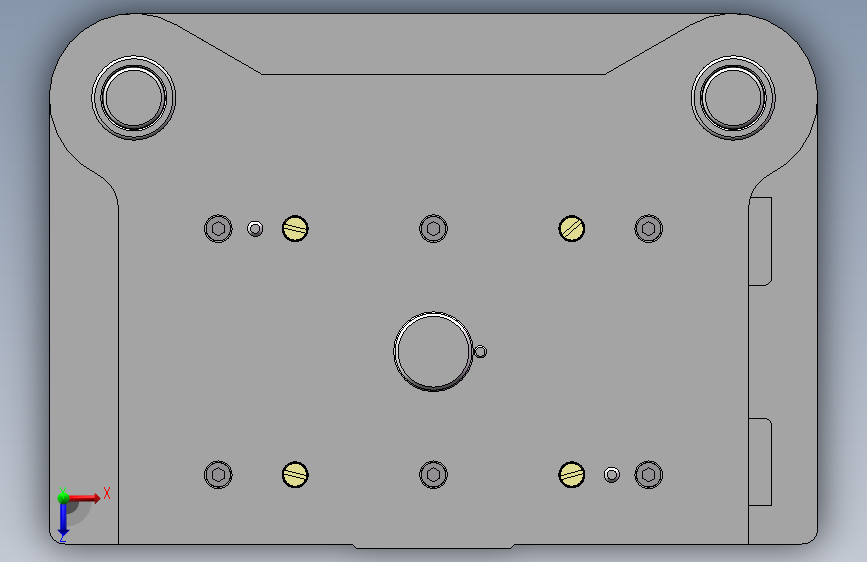

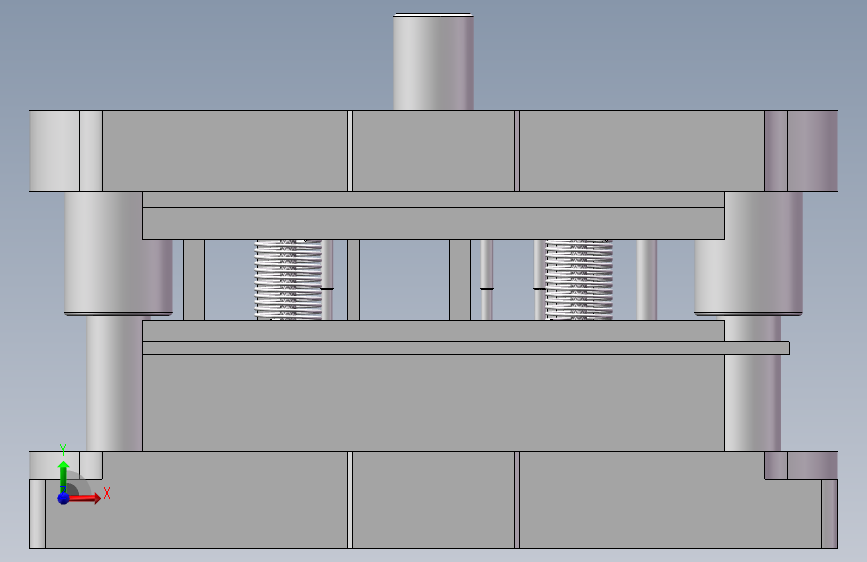

3D视图

文件列表

#	文件名称	文件大小
1	17401105236521.zip	11.11M
2	A0级进模装配图.dwg	151.71K

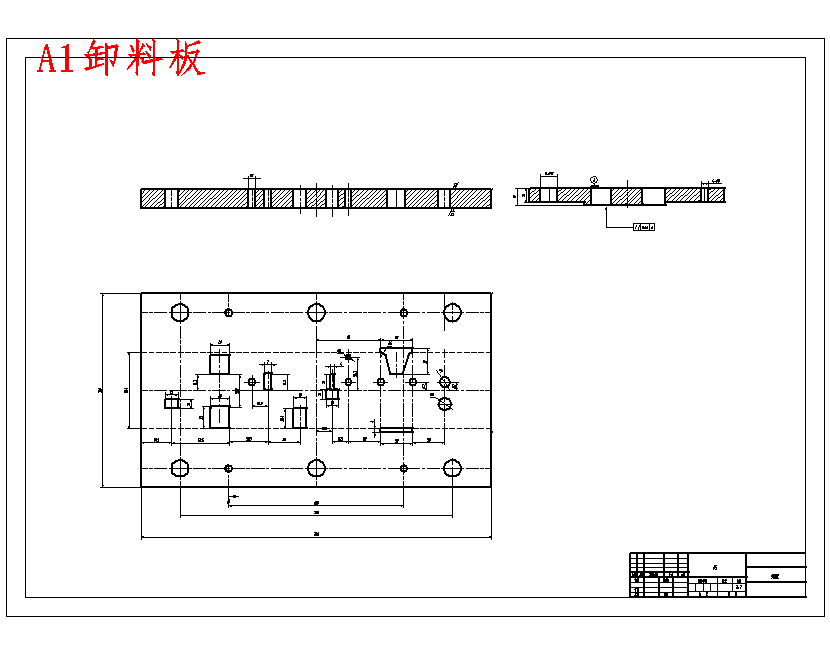

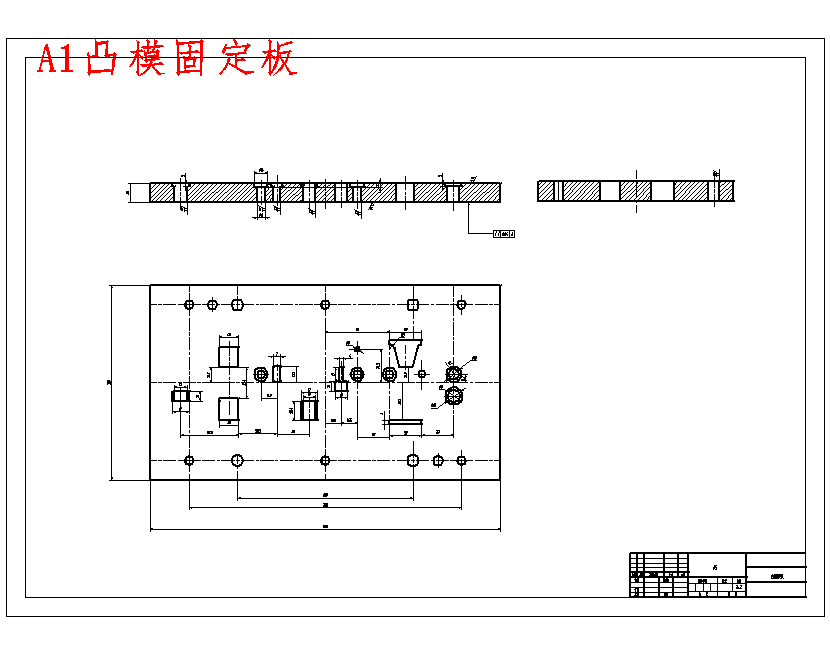

3	A1凸模固定板.dwg	81.96K
4	A1凹模.dwg	85.46K
5	A1卸料板.dwg	77.89K
6	A2上垫板.dwg	55.66K
7	A2导料板.dwg	53.88K
8	A4冲孔凸模.dwg	56.41K

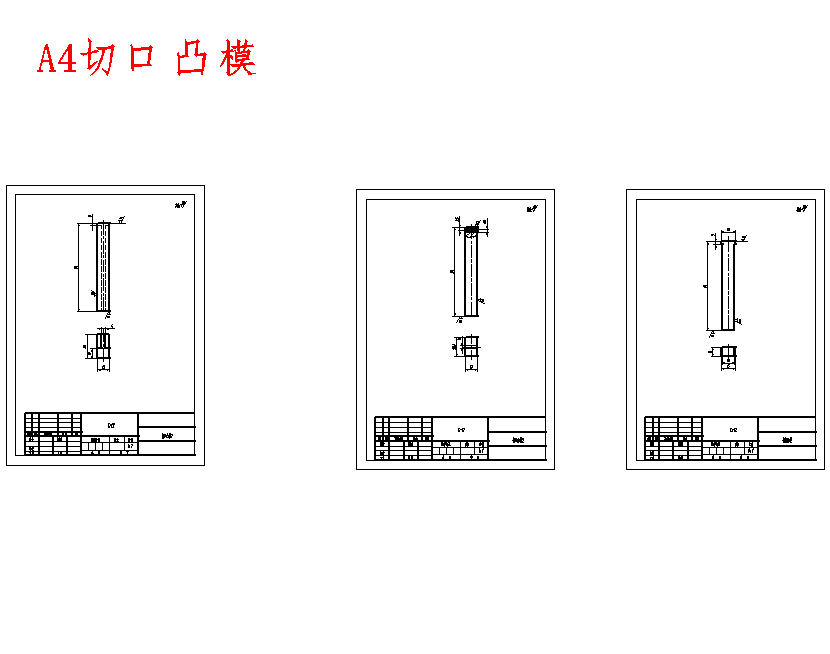

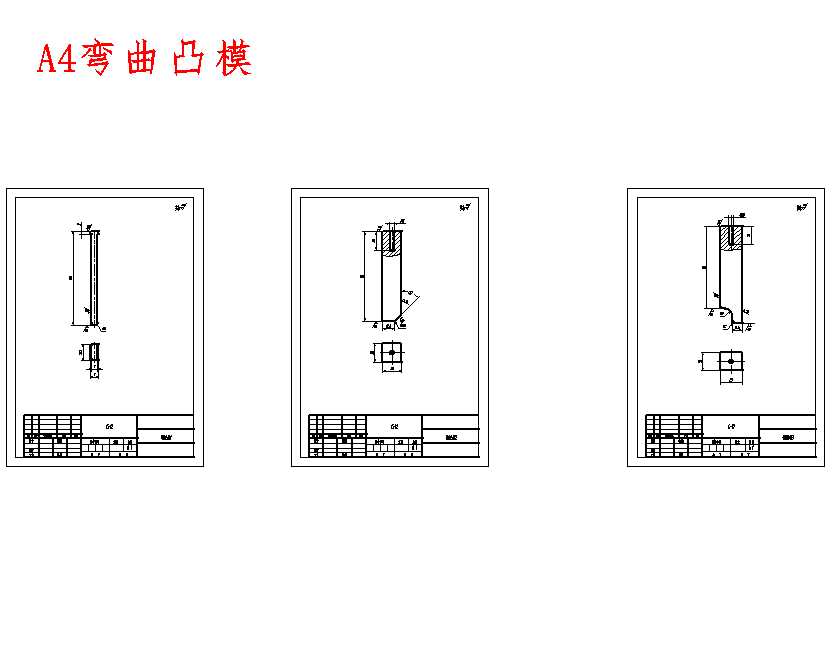

9	A4切口凸模.dwg	60.98K
10	A4弯曲凸模.dwg	66.14K

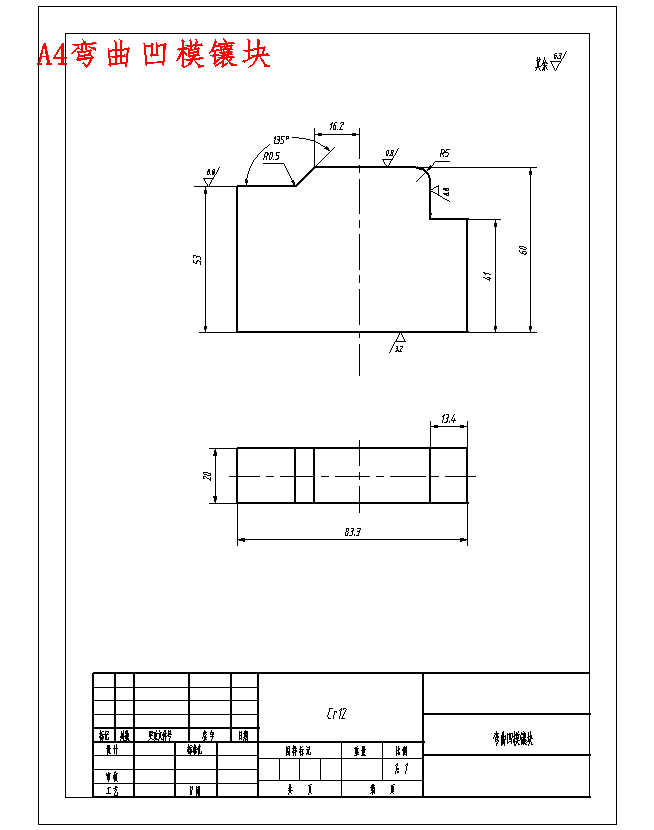

11	A4弯曲凹模镶块.dwg	47.68K
12	A4成型侧刃.dwg	50.00K
13	SW-3D.zip	5.04M
14	Y100简介-接触片的级进模具设计-冲压模含SW三维及11张CAD图.pdf	2.10M
15	字数.JPG	64.29K
16	工件图.JPG	109.84K
17	工件样图.JPG	50.95K
18	排样图.JPG	145.38K
19	接触片的级进模具设计-冲压模说明书.docx	501.76K
20	接触片级进模具设计任务书.docx	26.67K
21	级进模装配图.JPG	296.59K
22	级进模装配图四视图.JPG	458.23K
23	装配体.STEP	3.03M
24	10模柄.SLDPRT	196.50K
25	10模柄.SLDPRT.baiduyun.uploading.cfg	1.65K
26	11切口凸模1.SLDPRT	142.00K
27	11切口凸模1.SLDPRT.baiduyun.uploading.cfg	1.65K
28	12防转销.SLDPRT	153.00K
29	13导正销.SLDPRT	161.50K
30	14GB／T70．1-2000内六角圆柱头螺钉M8×30.SLDPRT	235.00K
31	15成形侧刃.SLDPRT	260.50K
32	16冲大孔凸模.SLDPRT	162.00K
33	17冲小孔凸模.SLDPRT	192.00K
34	18浮顶销.SLDPRT	152.50K
35	19弹簧.SLDPRT	534.00K
36	19弹簧.SLDPRT.baiduyun.uploading.cfg	1.65K
37	1下模座.SLDPRT	368.50K
38	1下模座.SLDPRT.baiduyun.uploading.cfg	1.65K
39	20导柱.SLDPRT	158.50K
40	20导柱.SLDPRT.baiduyun.uploading.cfg	1.65K
41	21GB／T70．1-2000内六角圆柱头螺钉M10×60.SLDPRT	226.00K
42	22GB／T70．1-2000内六角圆柱头螺钉M10×30.SLDPRT	382.50K
43	24导柱.SLDPRT	285.00K
44	25GB／T70．1-2000内六角圆柱头螺钉M10×60.SLDPRT	226.00K
45	26销.SLDPRT	143.00K
46	27弯曲凸模.SLDPRT	158.00K
47	28GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT	385.50K
48	29弯曲凸模3.SLDPRT	160.50K
49	2凹模.SLDPRT	330.00K
50	2凹模.SLDPRT.baiduyun.uploading.cfg	1.65K
51	30GB／T65-2000开槽圆柱头螺钉M10×80.SLDPRT	276.00K
52	30GB／T65-2000开槽圆柱头螺钉M10×80.SLDPRT.baiduyun.uploading.cfg	1.65K
53	31弹簧.SLDPRT	920.50K
54	31弹簧.SLDPRT.baiduyun.uploading.cfg	1.65K
55	32销.SLDPRT	243.50K
56	33销.SLDPRT	230.00K
57	34弯曲镶模凹块.SLDPRT	156.50K
58	3卸料板.SLDPRT	506.50K
59	3卸料板.SLDPRT.baiduyun.uploading.cfg	1.65K
60	4切断凸模.SLDPRT	146.00K
61	5凸凹固定板.SLDPRT	343.00K
62	5凸凹固定板.SLDPRT.baiduyun.uploading.cfg	1.65K
63	6上垫板.SLDPRT	209.00K
64	6上垫板.SLDPRT.baiduyun.uploading.cfg	1.65K
65	7上模座.SLDPRT	282.00K
66	7上模座.SLDPRT.baiduyun.uploading.cfg	1.65K
67	8弯曲凸模1.SLDPRT	155.50K
68	9切口凸模2.SLDPRT	147.00K
69	导料板1.SLDPRT	175.00K
70	导料板1.SLDPRT.baiduyun.uploading.cfg	1.65K
71	装配体.SLDASM	1.49M
72	装配体.SLDASM.baiduyun.uploading.cfg	1.65K

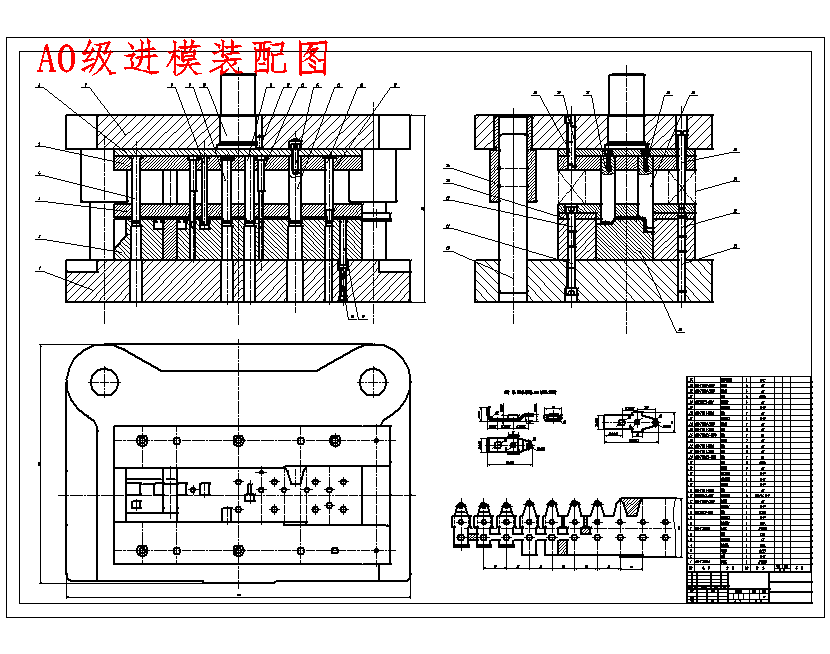

73	A0级进模装配图.png	27.83K
74	A1凸模固定板.png	10.69K

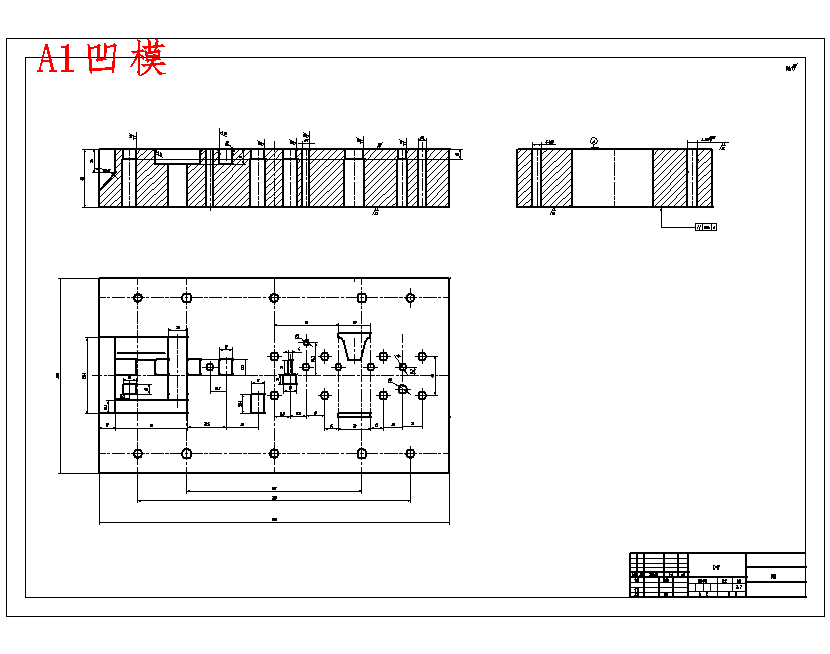

75	A1凹模.png	12.03K
76	A1卸料板.png	10.08K

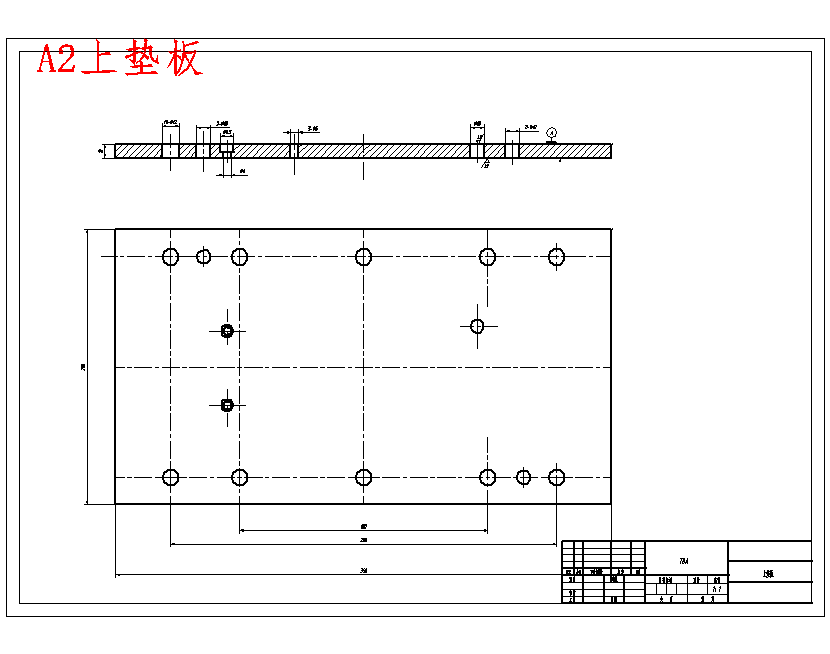

77	A2上垫板.png	8.15K

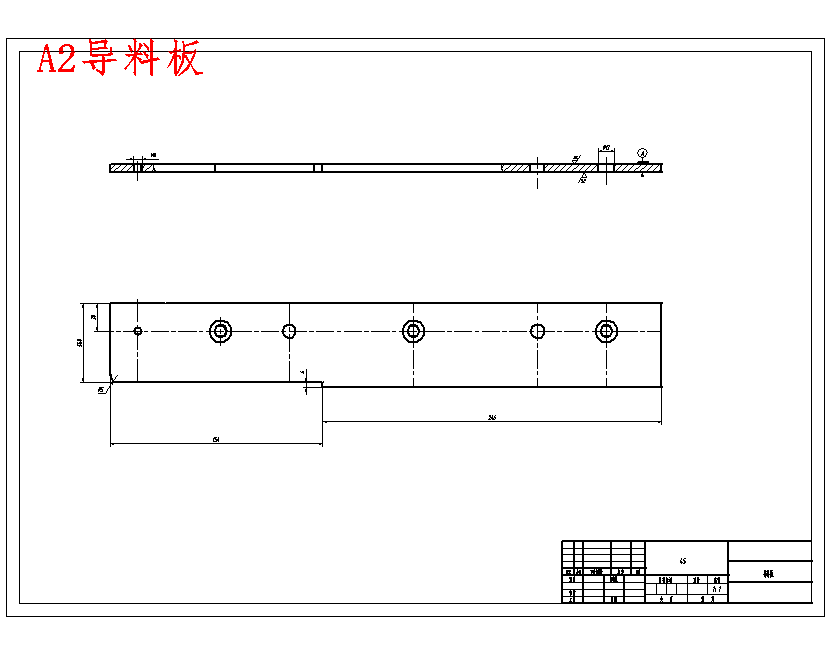

78	A2导料板.png	6.70K
79	A4冲孔凸模.png	7.06K

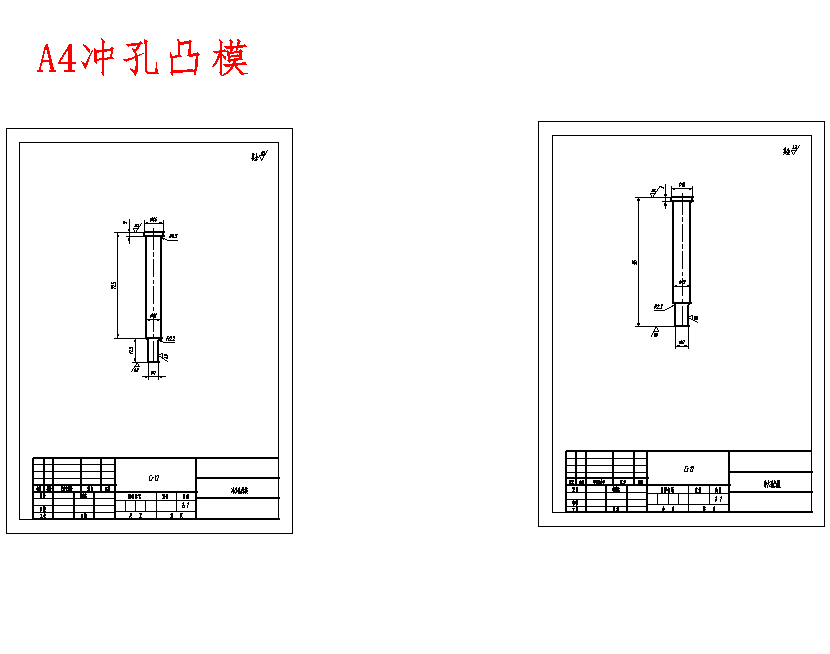

80	A4切口凸模.png	7.00K
81	A4弯曲凸模.png	7.38K
82	A4弯曲凹模镶块.png	8.59K

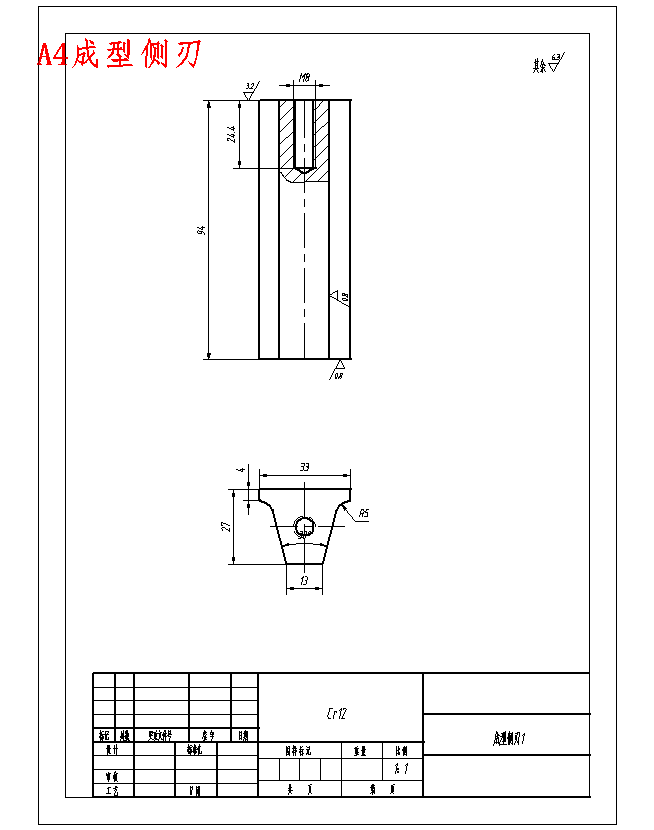

83	A4成型侧刃.png	8.38K
84	字数.JPG	64.29K
85	工件图.JPG	109.84K
86	工件样图.JPG	50.95K

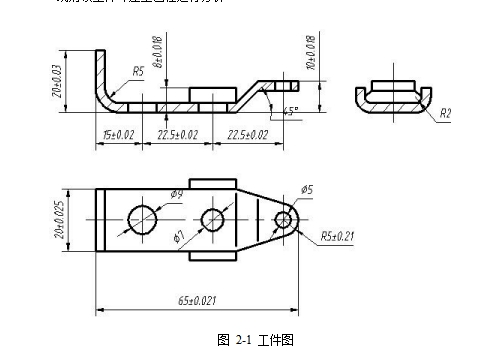

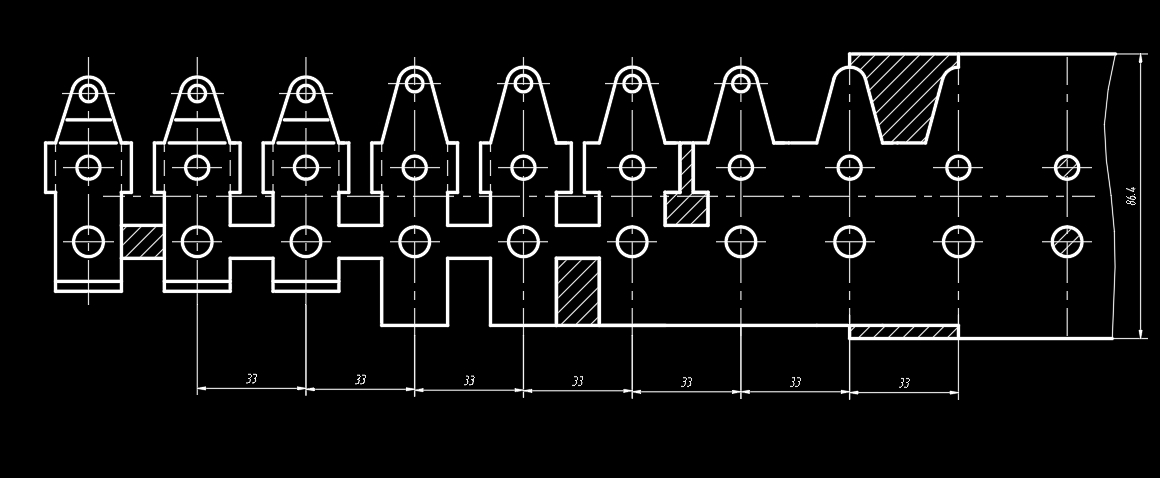

87	排样图.JPG	145.38K

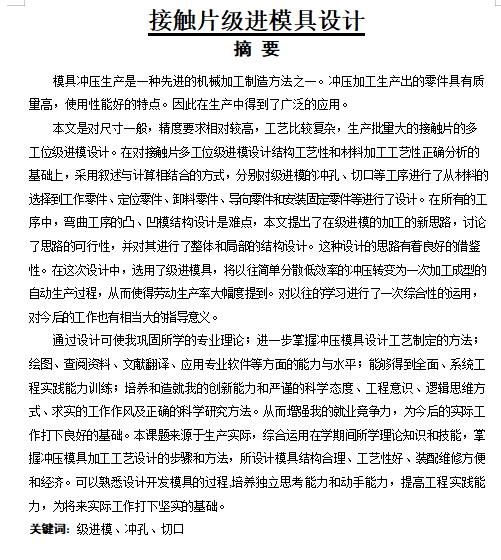

88	摘要.JPG	255.76K

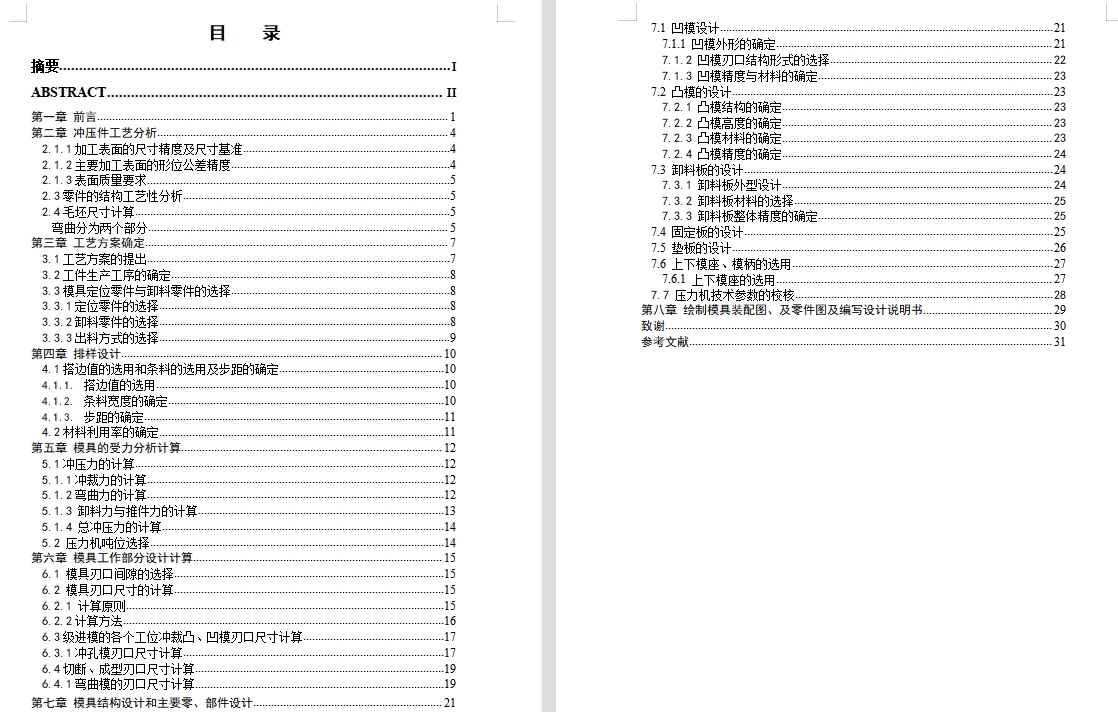

89	目录.JPG	497.74K

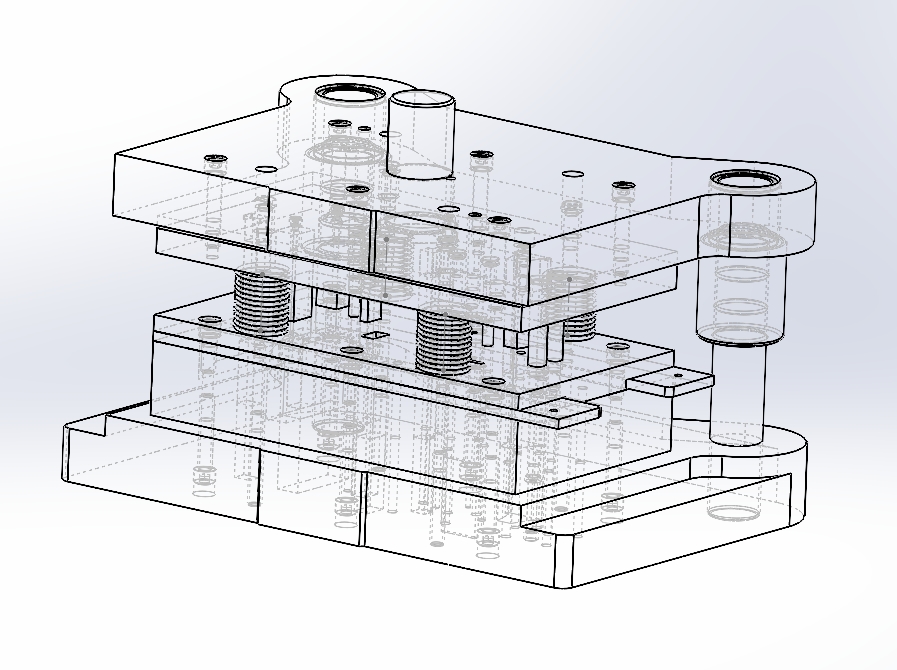

90	级进模装配图.JPG	296.59K

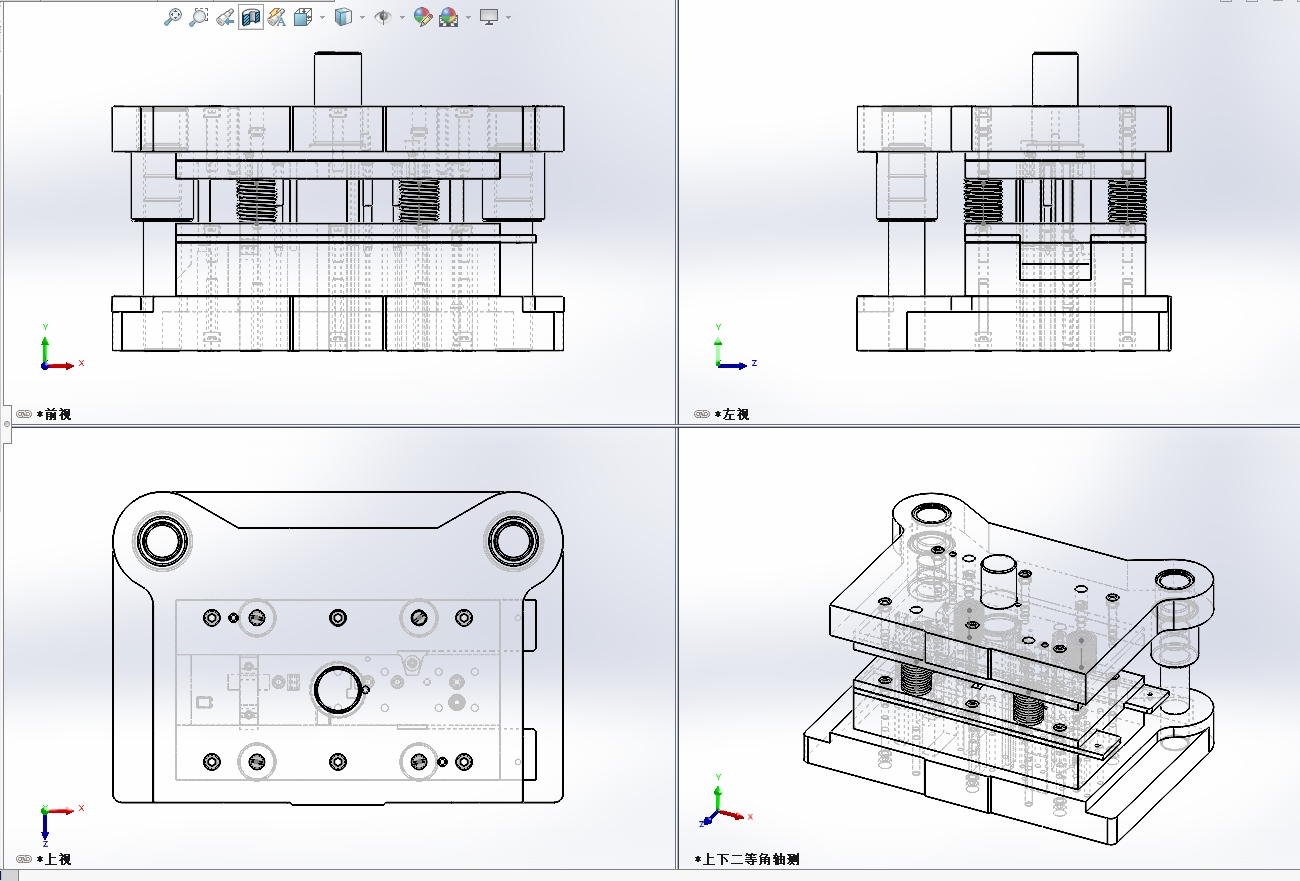

91	级进模装配图四视图.JPG	458.23K

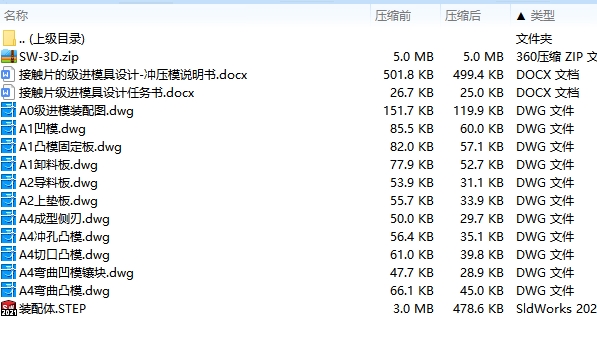

92	设计所包含文件.jpg	155.14K
