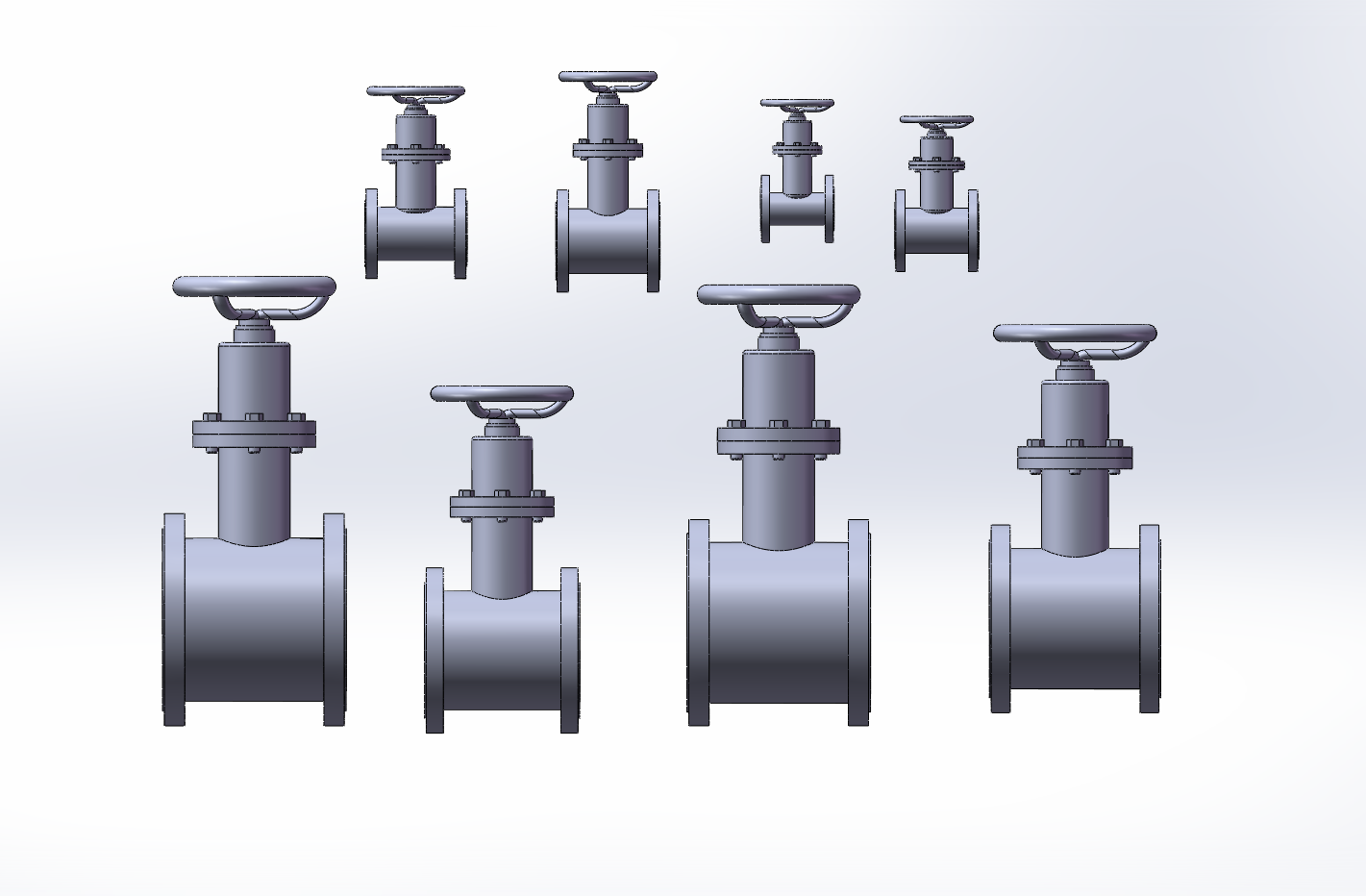

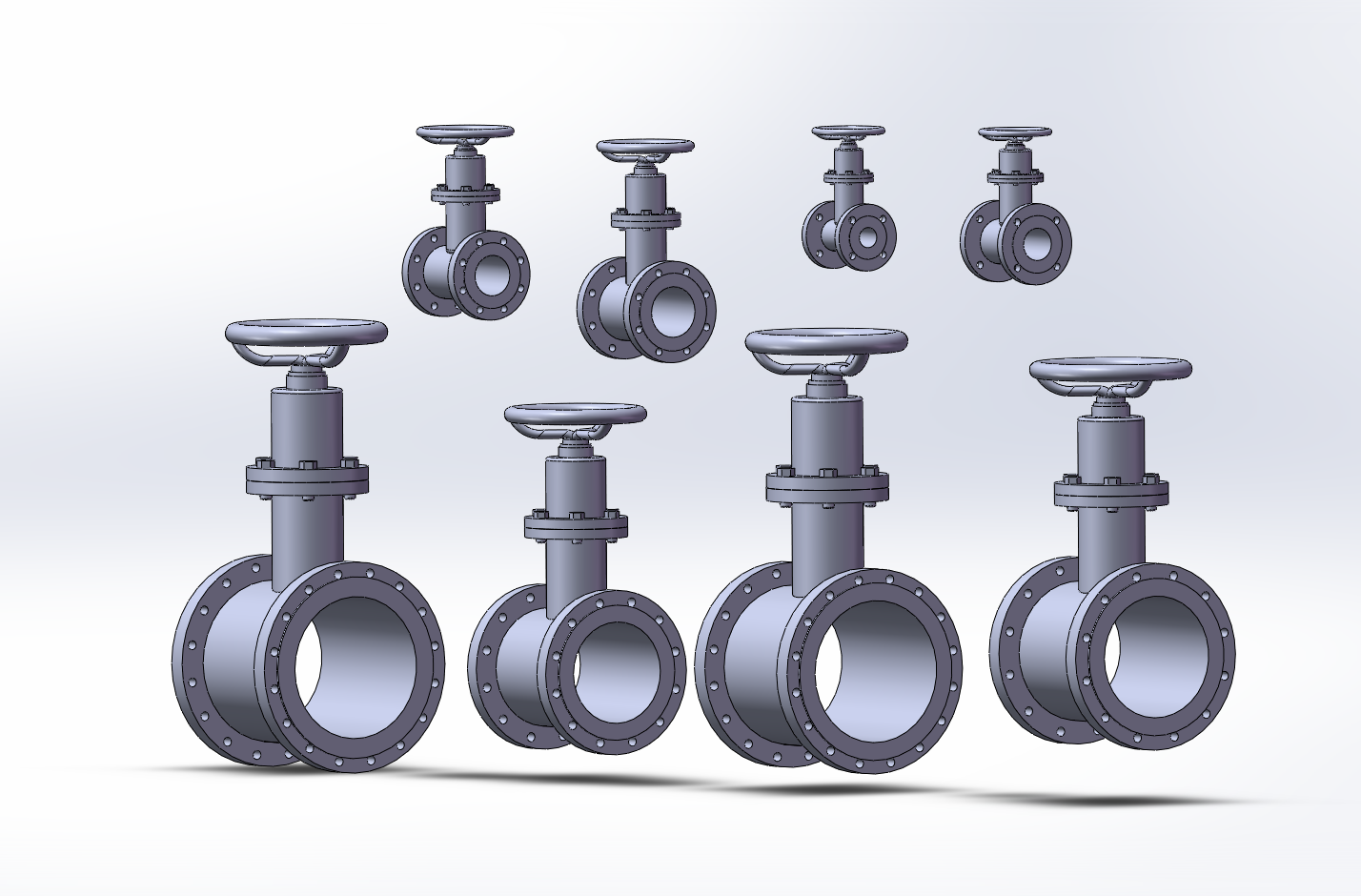

8款Z45X-10（16）闸阀模型（ID:1888839）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17403876675778.zip | 3.66M |
| 2 | Z45X-10（16）[Z45X-10-DN100].sldprt | 347.02K |
| 3 | Z45X-10（16）[Z45X-10-DN350].sldprt | 348.39K |
| 4 | Z45X-10（16）[Z45X-10-DN80].sldprt | 330.17K |
| 5 | Z45X-10（16）[Z45X-16-DN125].sldprt | 330.33K |
| 6 | Z45X-10（16）[Z45X-16-DN250].sldprt | 337.48K |
| 7 | Z45X-10（16）[Z45X-16-DN300].sldprt | 336.56K |
| 8 | Z45X-10（16）[Z45X-16-DN350].sldprt | 346.09K |
| 9 | Z45X-10（16）[Z45X-16-DN50].sldprt | 335.34K |
| 10 | 装配体40.SLDASM | 1.11M |
此图纸下载需要27金币
立即下载
发布者
156****6923
创作: 7141
粉丝: 31
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：3.74M
所需金币：27
上传时间：2025-02-24 17:01:59
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
闸阀
图纸简介
Z45X-10（16）闸阀 ，是一种沿通路中心线垂直方向移动的阀门，主要用于全开或全关操作，不能用于调节和节流。 闸阀的启闭件（闸板）通过垂直于介质流动方向的直线运动来实现开启和关闭。其结构主要由阀体、阀座、密封面、阀板、阀杆、阀盖、填料、填料压板、支架及手轮等部件组成。
