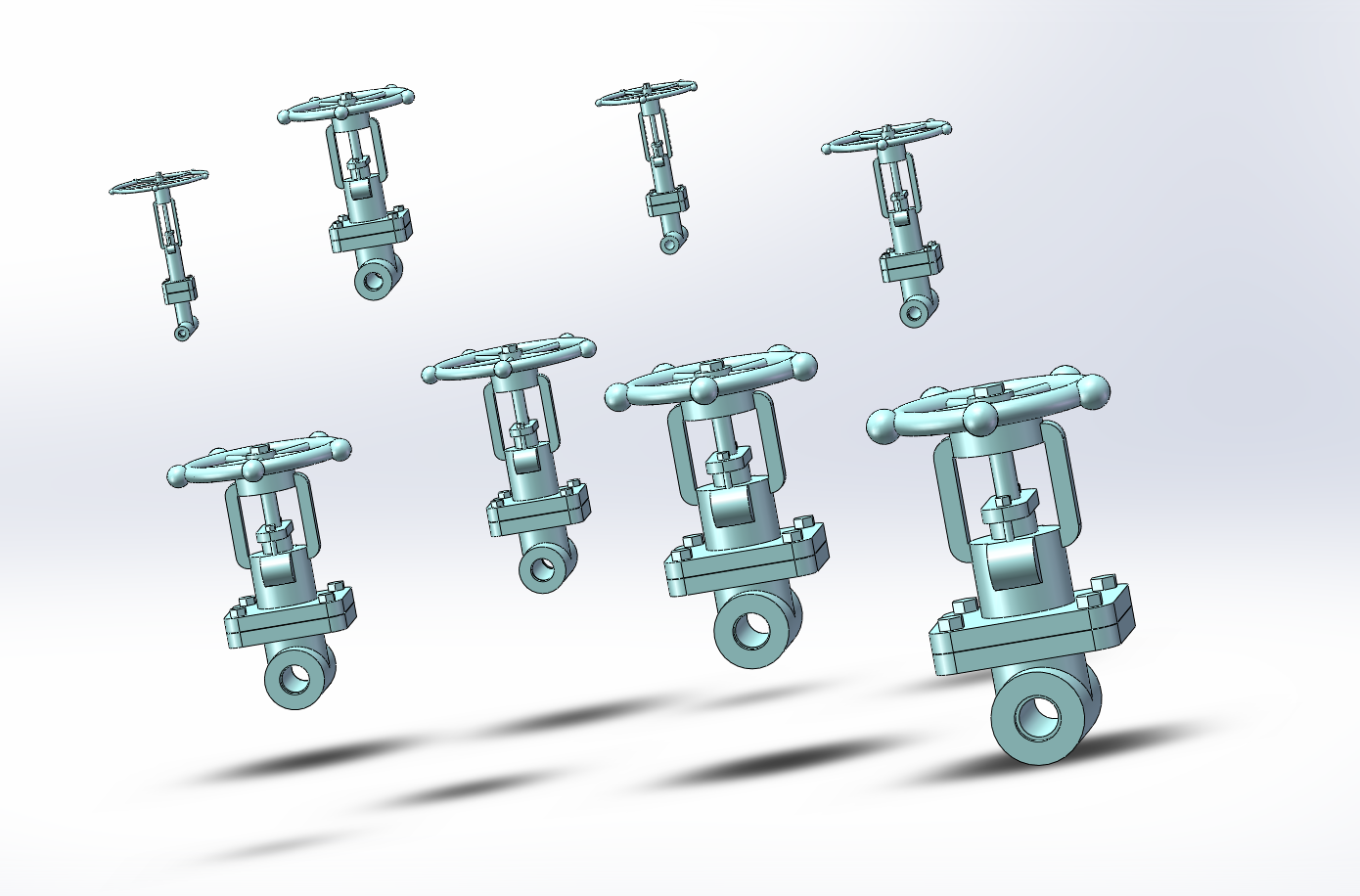

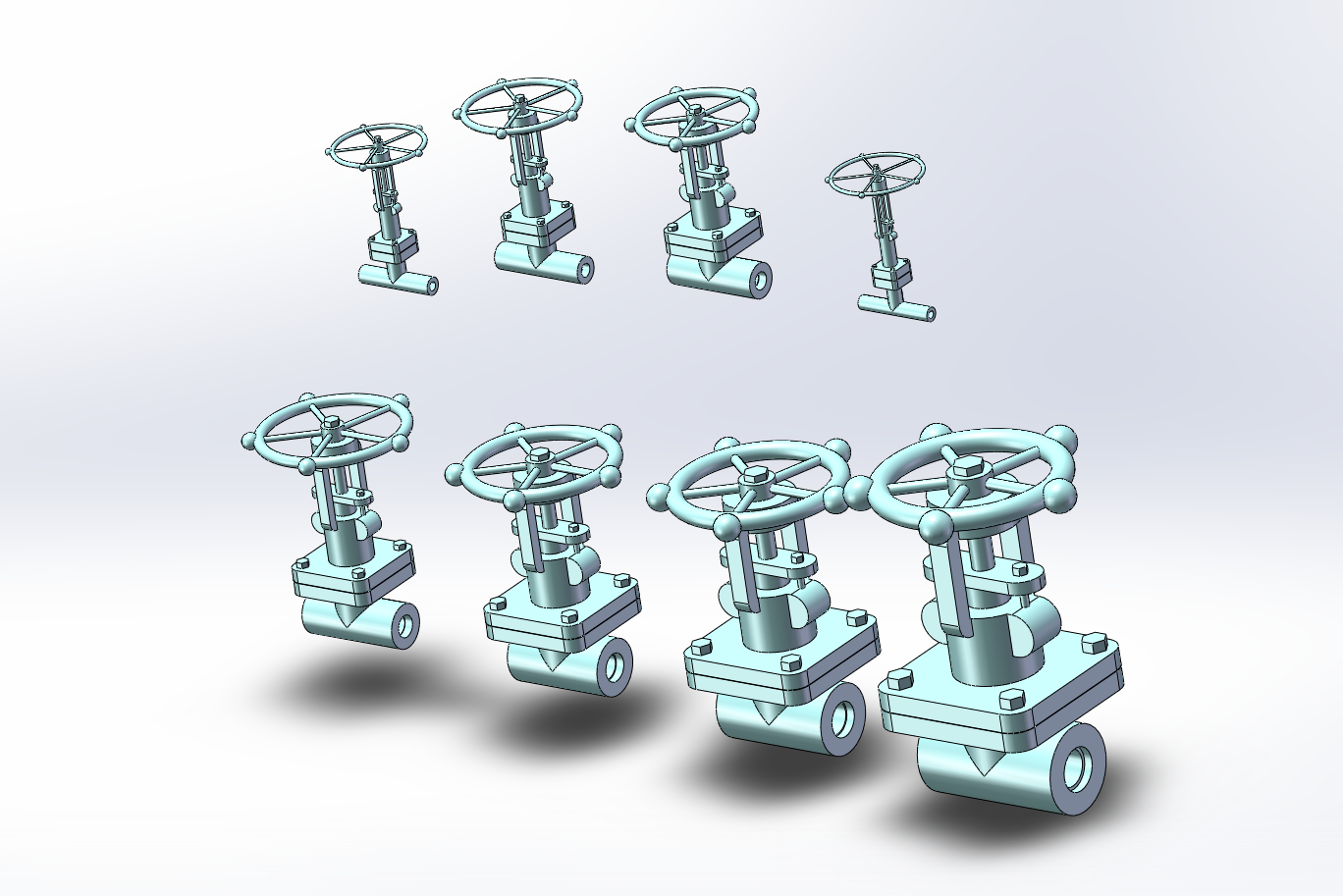

8款承插焊内螺纹系列PN1.6-25MPa螺栓式锻钢闸阀（ID:1893691）

设备部件 / 连接与密封 / 8款承插焊内螺纹系列PN1.6-25MPa螺栓式锻钢闸阀

©非原创

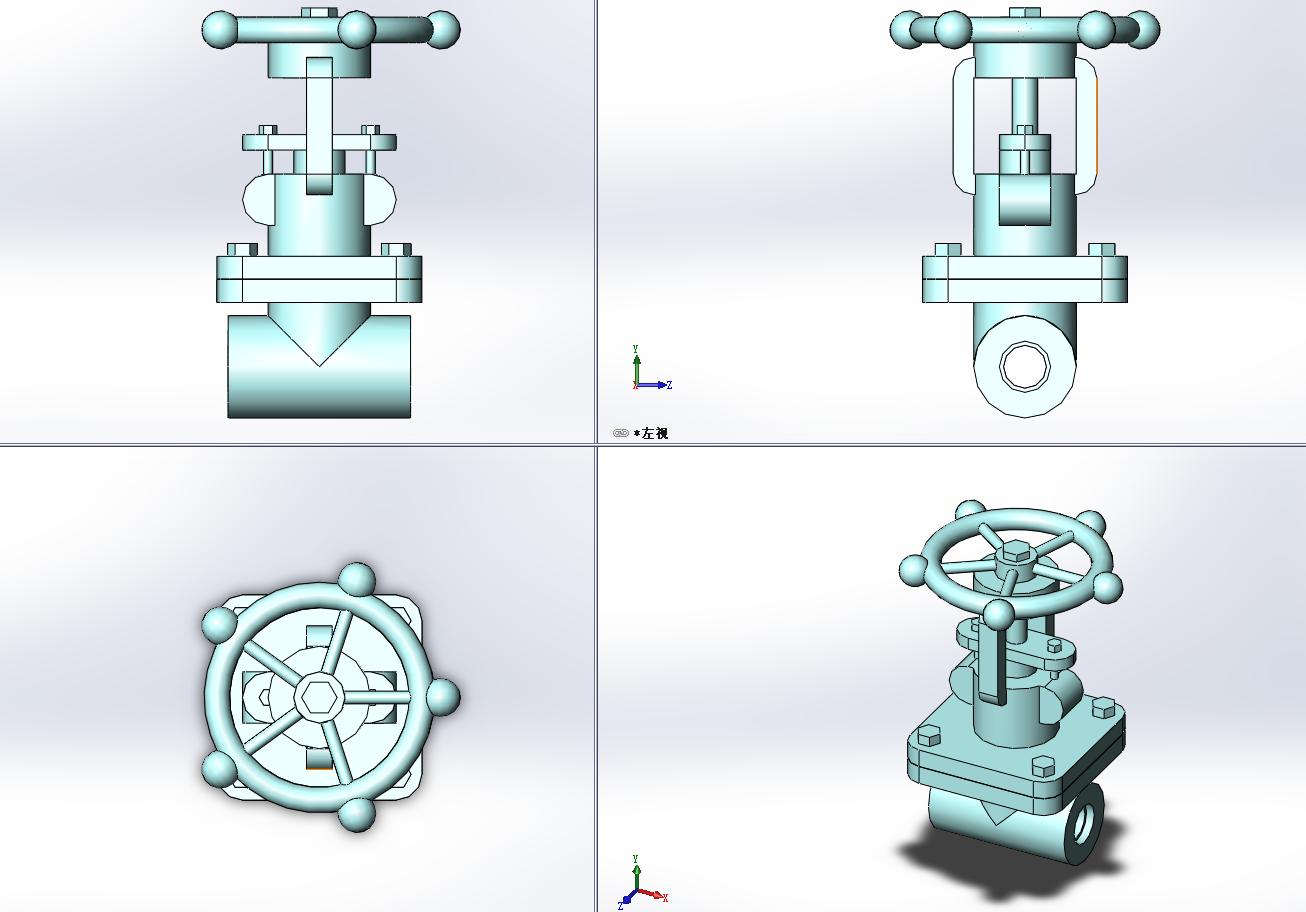

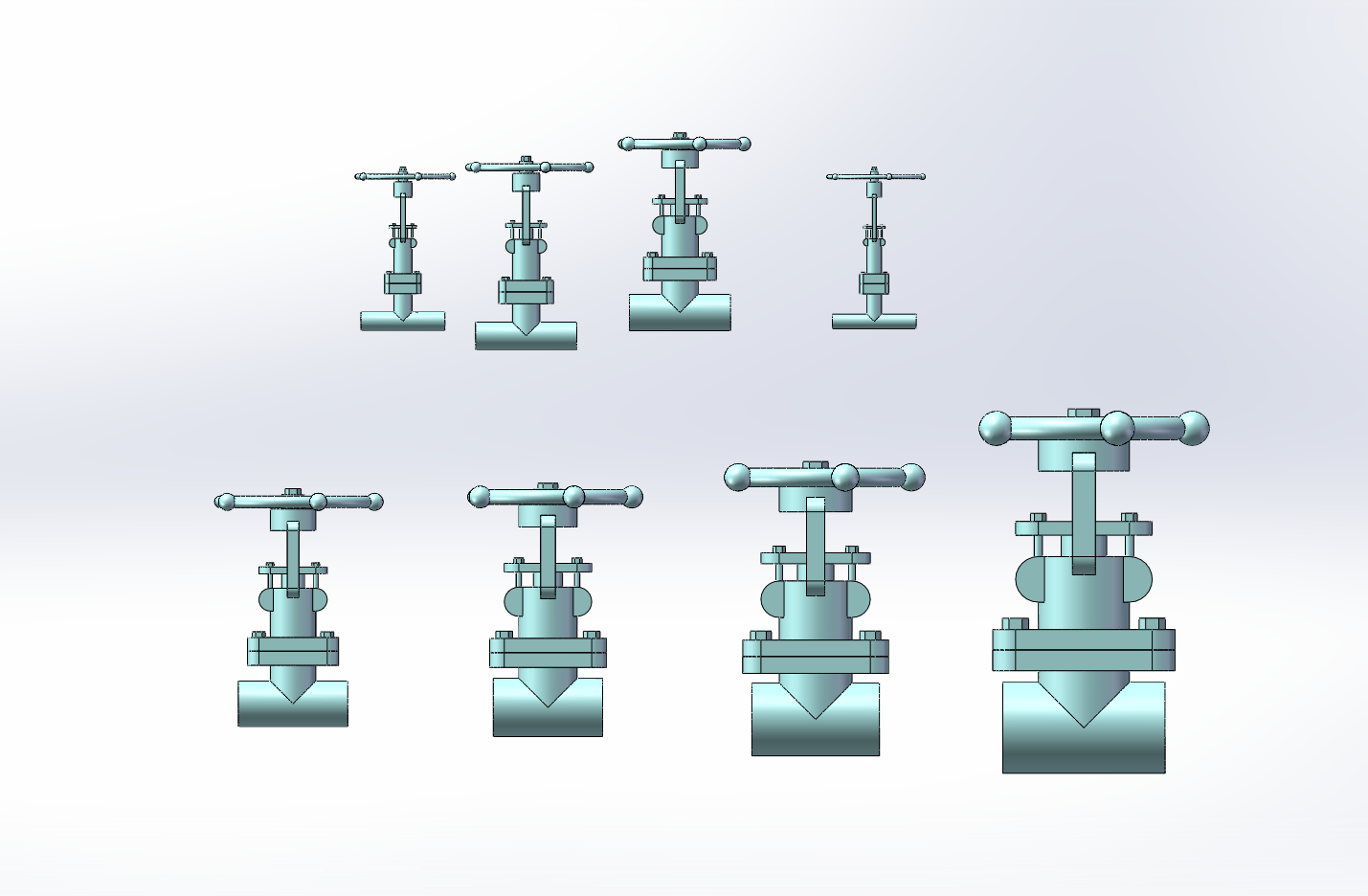

平面图

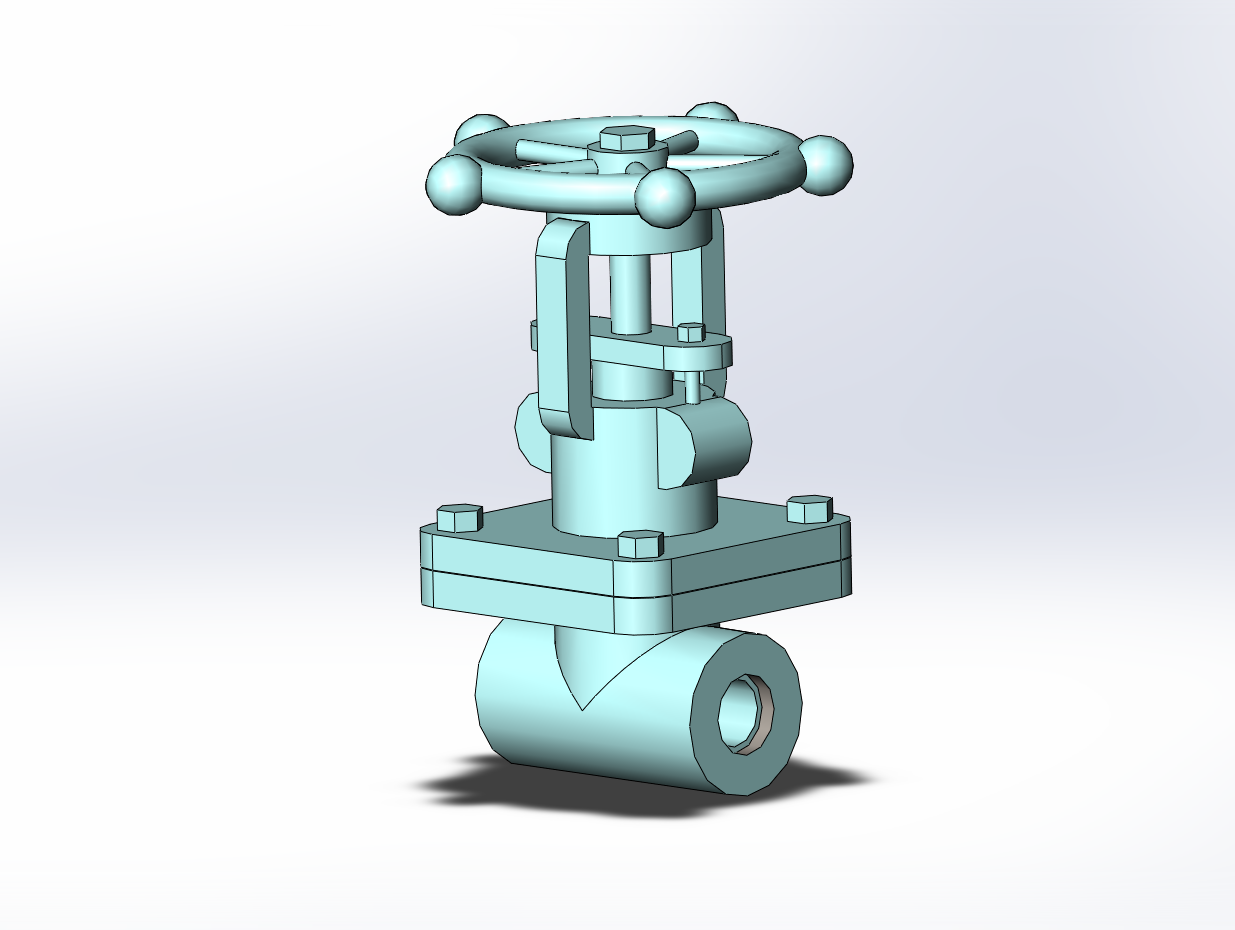

3D视图

文件列表

#	文件名称	文件大小
1	17407907028103.zip	3.90M
2	螺栓式[DN-10].sldprt	359.08K
3	螺栓式[DN-15].sldprt	320.29K
4	螺栓式[DN-20].sldprt	326.63K
5	螺栓式[DN-25].sldprt	328.27K
6	螺栓式[DN-32].sldprt	334.66K
7	螺栓式[DN-40].sldprt	336.69K
8	螺栓式[DN-50].sldprt	336.66K
9	螺栓式[DN-8].sldprt	518.73K
10	装配体5.SLDASM	1.17M

此图纸下载需要33金币

立即下载

发布者

156****6923

创作: 7187

粉丝: 34

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：3.99M

所需金币：33

上传时间：2025-03-01 08:58:37

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

锻钢闸阀

螺栓式锻钢闸阀

图纸简介

承插焊内螺纹系列PN1.6-25MPa螺栓式锻钢闸阀，　1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。　3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。4、水锤现象不易产生。原因是关闭时间长。5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。　6、结构长度(系壳体两连接端面之间的距离)较小。7、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。　8、价格较贵。接触密封面较
