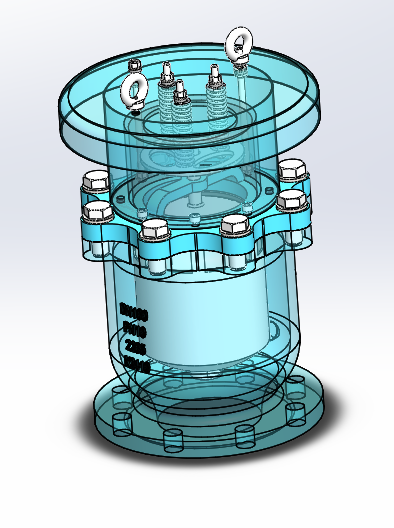

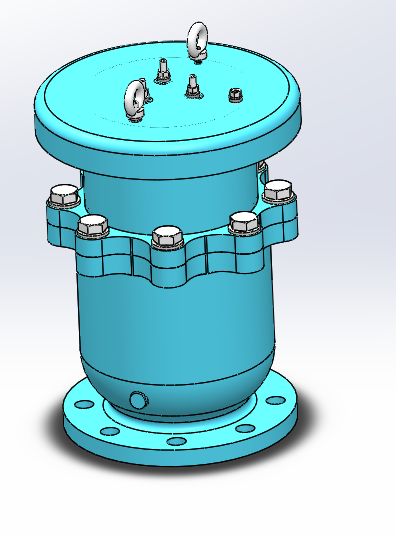

DN100复合式排气阀（ID:1902224）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

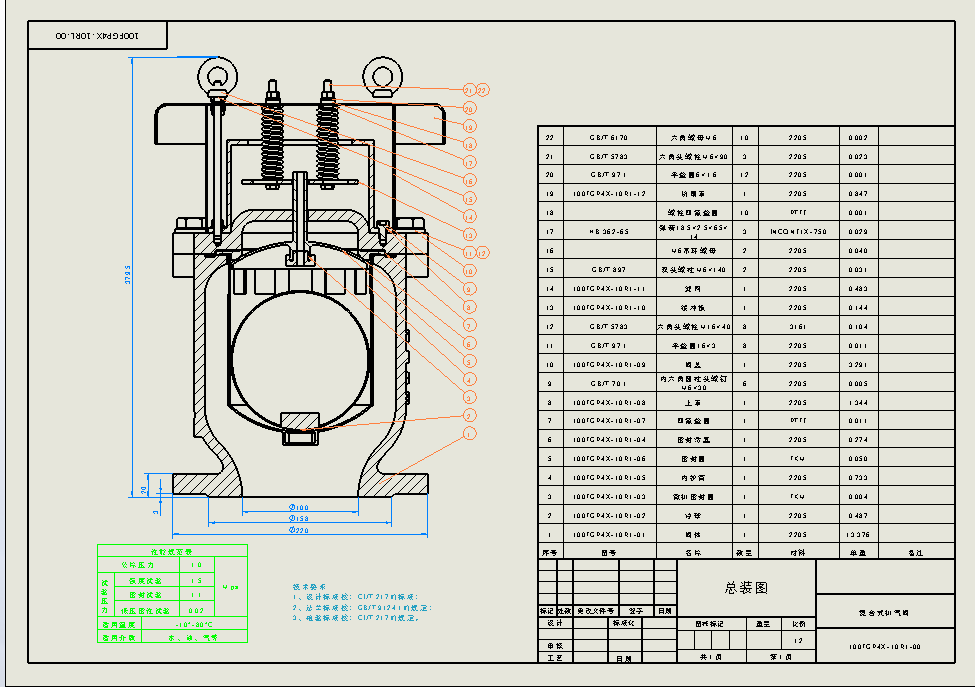

| 1 | 100FGP4X-10RL-00复合式排气阀.SLDASM | 1.52M |
| 2 | 100FGP4X-10RL-00复合式排气阀.SLDDRW | 810.77K |
| 3 | 100FGP4X-10RL-01阀体.SLDDRW | 748.33K |
| 4 | 100FGP4X-10RL-01阀体.SLDPRT | 1.16M |
| 5 | 100FGP4X-10RL-02浮球.SLDDRW | 147.54K |
| 6 | 100FGP4X-10RL-02浮球.SLDPRT | 209.08K |
| 7 | 100FGP4X-10RL-03微排密封圈.SLDDRW | 170.80K |
| 8 | 100FGP4X-10RL-03微排密封圈.SLDPRT | 131.97K |
| 9 | 100FGP4X-10RL-04密封活塞.SLDDRW | 152.45K |
| 10 | 100FGP4X-10RL-04密封活塞.SLDPRT | 203.90K |
| 11 | 100FGP4X-10RL-05内护筒.SLDDRW | 182.29K |
| 12 | 100FGP4X-10RL-05内护筒.SLDPRT | 1.07M |
| 13 | 100FGP4X-10RL-06密封圈.SLDDRW | 161.96K |
| 14 | 100FGP4X-10RL-06密封圈.SLDPRT | 85.07K |
| 15 | 100FGP4X-10RL-07四氟垫圈.SLDDRW | 135.80K |
| 16 | 100FGP4X-10RL-07四氟垫圈.SLDPRT | 77.91K |
| 17 | 100FGP4X-10RL-08上罩.SLDDRW | 175.22K |
| 18 | 100FGP4X-10RL-08上罩.SLDPRT | 121.44K |
| 19 | 100FGP4X-10RL-09阀盖.SLDDRW | 219.68K |
| 20 | 100FGP4X-10RL-09阀盖.SLDPRT | 268.25K |
| 21 | 100FGP4X-10RL-10缓冲板.SLDDRW | 143.60K |
| 22 | 100FGP4X-10RL-10缓冲板.SLDPRT | 124.50K |
| 23 | 100FGP4X-10RL-11滤网.SLDDRW | 135.92K |
| 24 | 100FGP4X-10RL-11滤网.SLDPRT | 72.77K |
| 25 | 100FGP4X-10RL-12防雨罩.SLDDRW | 158.52K |
| 26 | 100FGP4X-10RL-12防雨罩.SLDPRT | 141.33K |
| 27 | 13.5×65.SLDPRT | 679.88K |
| 28 | 17411539987420.zip | 9.82M |
| 29 | M6吊环螺母.SLDPRT | 201.65K |
| 30 | ~$100FGP4X-10RL-05内护筒.SLDDRW | 14B |
| 31 | 六角头螺栓M16×40.SLDPRT | 166.12K |
| 32 | 六角头螺栓M6×90.SLDPRT | 136.87K |
| 33 | 六角螺母M6.SLDPRT | 123.16K |
| 34 | 内六角圆柱头螺钉M6×30.SLDPRT | 135.16K |
| 35 | 双头螺柱M6×140.SLDPRT | 88.48K |
| 36 | 平垫圈16×3.SLDPRT | 68.41K |
| 37 | 平垫圈6×1.6.SLDPRT | 62.00K |
| 38 | 螺栓四氟垫圈.SLDPRT | 75.27K |
此图纸下载需要100金币
立即下载
发布者
155****6436
创作: 2
粉丝: 0
加入时间：2025-02-11
模型信息
图纸ID：1902224
图纸格式：sldasm,slddrw,sldprt
文件大小：10.06M
所需金币：100
上传时间：2025-03-05 13:53:25
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
图纸简介
复合式排气阀为圆桶状阀体，其内部主要含有一组不锈钢球，杆及塞。本阀装设于泵浦出水口处或送配水管线中，用以大量排除管中集结之空气，或于管线较高处集结之微量空气排放至大气中，以提高管线及抽水机使用效率，且于管内一旦有负压产生时，此阀迅速吸入外界空气，以保护管线因负压所生产之毁损
