4W风量催化燃烧（ID:1907927）

机械设备 / 环保设备 / 4W风量催化燃烧

©原创

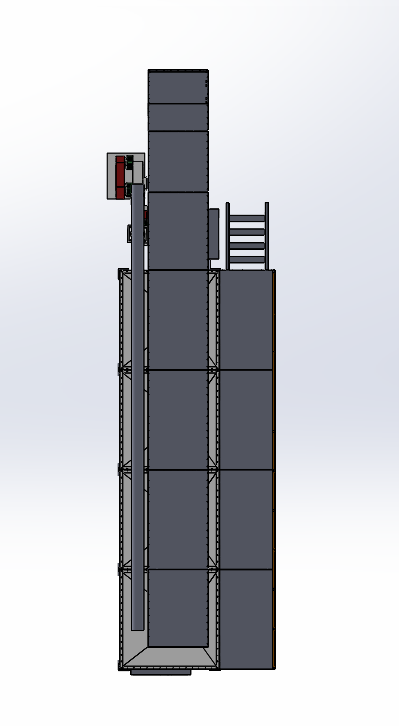

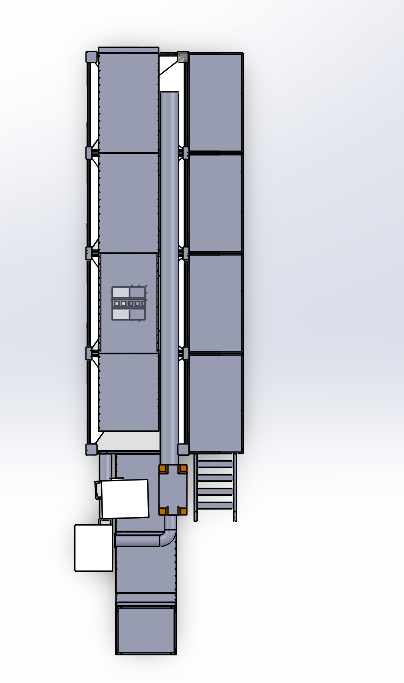

平面图

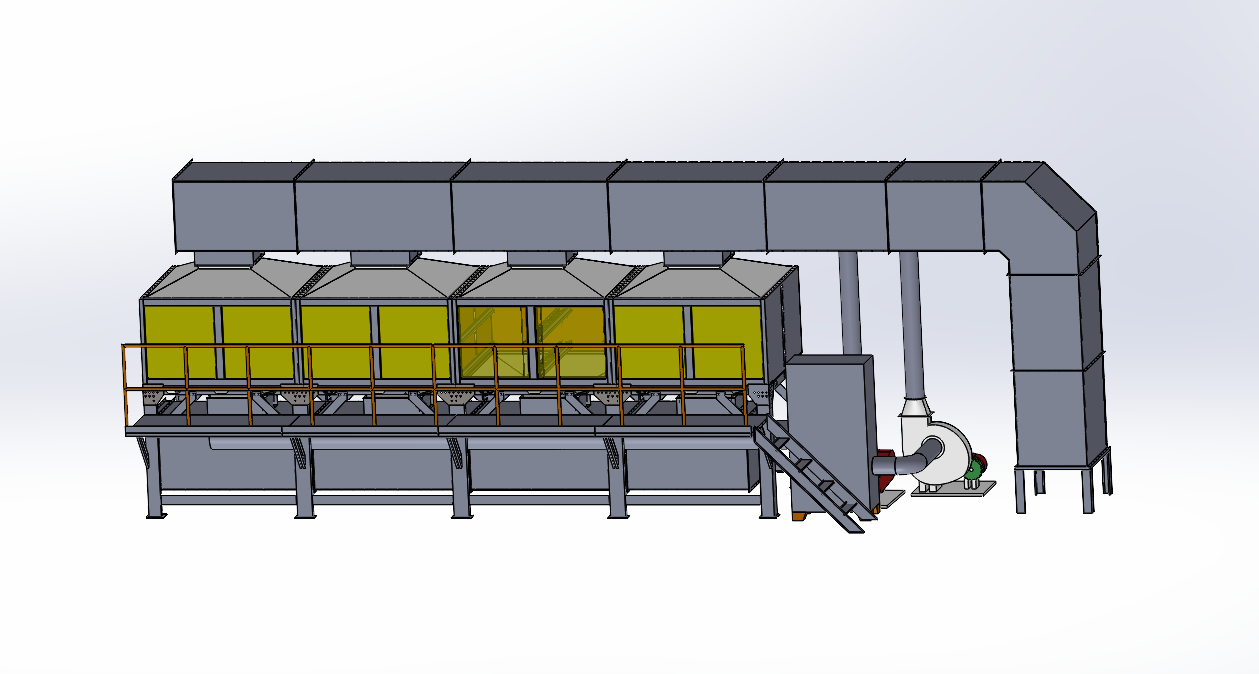

3D视图

文件列表

#	文件名称	文件大小
1	1741574335595.rar	86.98M
2	2型铁.SLDPRT	127.60K
3	L型铁.SLDPRT	78.51K
4	L型铁2.SLDPRT	77.13K
5	M8螺丝.SLDPRT	79.28K
6	侧面板1.SLDPRT	787.72K
7	侧面板组件.SLDASM	127.30K
8	保温板.SLDPRT	70.75K
9	保温板2.SLDPRT	82.38K
10	保温板背.SLDPRT	69.41K
11	保温板门.SLDPRT	131.19K
12	催化燃烧炉.SLDPRT	58.65K
13	出风板.SLDPRT	126.30K
14	加强筋.SLDPRT	210.30K
15	加强筋2.SLDPRT	83.44K
16	变径口2.SLDPRT	239.38K
17	圆接口.SLDPRT	80.87K
18	天顶脱附风机.SLDPRT	1.08M
19	天顶脱附风机2.SLDPRT	1.08M
20	天顶补冷风机.SLDPRT	1.10M
21	封板.SLDPRT	70.66K
22	封板2.SLDPRT	58.60K
23	干式前板组件.SLDASM	120.51K
24	干式过滤前板.SLDPRT	226.94K
25	干式过滤后板.SLDPRT	212.66K
26	干式过滤后板组件.SLDASM	105.36K
27	干式过滤器.SLDASM	374.05K
28	干式过滤地板.SLDPRT	179.34K
29	干式过滤地板组件.SLDASM	84.49K
30	扶手.SLDPRT	304.65K
31	扶手法兰.SLDPRT	107.18K
32	支架.SLDASM	953.34K
33	支架横梁.SLDPRT	537.98K
34	支架横梁2.SLDPRT	567.49K
35	支架横梁3.SLDPRT	258.09K
36	支架横梁4.SLDPRT	376.51K
37	支架连接件.SLDPRT	297.79K
38	支架连接件2.SLDPRT	319.99K
39	支架连接件22.SLDPRT	412.93K
40	敬德总装图.SLDASM	4.57M
41	敬德总装图.STEP	23.30M
42	斜撑.SLDPRT	303.25K
43	斜撑2.SLDPRT	330.09K
44	板子.SLDPRT	57.19K
45	楼梯.SLDPRT	1.16M
46	楼梯C型件.SLDPRT	288.30K
47	楼梯斜撑.SLDPRT	322.21K
48	楼梯板.SLDPRT	670.96K
49	楼梯组件.SLDASM	377.64K
50	横梁.SLDPRT	401.91K
51	正面板.SLDPRT	149.20K
52	正面板1.SLDPRT	178.93K
53	正面板2.SLDPRT	186.87K
54	正面板组件.SLDASM	83.67K
55	活性炭箱方案2.SLDASM	644.42K
56	滑轨1.SLDPRT	93.74K
57	滑轨2.SLDPRT	104.35K
58	滑轨3.SLDPRT	72.51K
59	滑轨4.SLDPRT	101.00K
60	滑轨组件.SLDASM	64.31K
61	焊接滑轨.SLDPRT	322.68K
62	短风管.SLDASM	304.05K
63	短风管2.SLDASM	194.43K
64	短风管3.SLDASM	188.31K
65	短风管4.SLDASM	178.36K
66	短风管封板.SLDPRT	185.99K
67	短风管短边.SLDPRT	629.02K
68	短风管短边1100.SLDPRT	567.99K
69	短风管长边.SLDPRT	577.87K
70	短风管长边1100.SLDPRT	542.35K
71	突出接口.SLDASM	142.63K
72	突出连接板1.SLDPRT	324.52K
73	突出链接板2.SLDPRT	364.14K
74	立柱.SLDPRT	576.70K
75	立柱中间.SLDPRT	506.59K
76	纵梁.SLDPRT	206.44K
77	纵梁2.SLDPRT	123.01K
78	组合滑轨.SLDASM	74.66K
79	背面板.SLDPRT	693.82K
80	脚梁1.SLDPRT	328.44K
81	脚梁2.SLDPRT	209.62K
82	脚梁3.SLDPRT	190.07K
83	脱附变径.SLDPRT	242.64K
84	脱附变径2.SLDPRT	228.63K
85	脱附吸附管.SLDPRT	85.22K
86	脱附管.SLDPRT	65.89K
87	脱附管1.SLDPRT	95.24K
88	脱附管2.SLDPRT	86.09K
89	脱附管3.SLDPRT	86.43K
90	脱附管下方.SLDPRT	69.25K
91	脱附管树立.SLDPRT	74.12K
92	脱风机2.SLDPRT	1.08M
93	被面板组件.SLDASM	107.51K
94	角片.SLDPRT	62.19K
95	角片2.SLDPRT	58.27K
96	踏步.SLDPRT	132.88K
97	转接口.SLDPRT	83.07K
98	转接头.SLDPRT	123.32K
99	转接风管.SLDASM	459.62K
100	转接风管1.SLDPRT	1.65M
101	转接风管2.SLDPRT	875.40K
102	转接风管3.SLDPRT	595.51K
103	进风板.SLDPRT	131.69K
104	锥形侧板1.SLDPRT	133.99K
105	锥形侧板方案2.SLDPRT	506.01K
106	锥形侧板方案2反向.SLDPRT	516.71K
107	锥形侧板方案2（2）.SLDPRT	552.78K
108	锥形侧板方案2（3）.SLDPRT	595.60K
109	锥形口2.SLDASM	262.92K
110	锥形模型.SLDPRT	79.58K
111	镜向侧面板1.SLDPRT	162.20K
112	镜向侧面板组件.SLDASM	28.58K
113	镜向保温板.SLDPRT	35.61K
114	镜向加强筋.SLDPRT	63.08K
115	镜向支架横梁2.SLDPRT	207.88K
116	镜向支架连接件.SLDPRT	210.82K
117	镜向支架连接件2.SLDPRT	92.53K
118	镜向斜撑.SLDPRT	101.82K
119	镜向立柱.SLDPRT	291.14K
120	镜向立柱中间.SLDPRT	148.45K
121	镜向脚梁1.SLDPRT	119.09K
122	镜向角片.SLDPRT	36.55K
123	镜向转接风管1.SLDPRT	1.51M
124	镜向锥形侧板方案2.SLDPRT	219.96K
125	镜向锥形侧板方案2（2）.SLDPRT	136.87K
126	镜向镜向支架连接件.SLDPRT	211.15K
127	镜向镜向立柱.SLDPRT	186.65K
128	长风管.SLDASM	336.13K
129	门.SLDPRT	340.91K
130	门组件.SLDASM	93.57K
131	阀门组件.SLDASM	112.17K
132	顶板1.SLDPRT	155.98K
133	风管支架.SLDASM	172.44K
134	风管支架板.SLDPRT	691.93K
135	风管短边.SLDPRT	698.21K
136	风管短边带孔.SLDPRT	915.00K
137	风管脚撑.SLDPRT	199.99K
138	风管长边.SLDPRT	650.75K
139	风管长边带孔.SLDPRT	942.65K
140	风阀钣金.SLDPRT	280.93K
141	风阀钣金2.SLDPRT	151.47K
142	2型铁.bak	38.28K
143	2型铁.DWG	38.28K
144	侧面板.DWG	95.87K
145	侧面板1.bak	264.85K
146	侧面板1.DWG	81.03K
147	侧面板1.dxf	268.36K
148	侧面板展开.bak	42.59K
149	侧面板展开.DWG	28.74K
150	侧面板组件.bak	64.80K
151	侧面板组件.DWG	64.80K
152	保温板.DWG	34.08K
153	保温板背.DWG	34.08K
154	保温板门.DWG	40.56K
155	加强筋.bak	167.70K
156	加强筋.DWG	45.07K
157	加强筋.dxf	193.04K
158	封板.bak	40.27K
159	封板.DWG	28.01K
160	扶手法兰.bak	40.02K
161	扶手法兰.DWG	30.76K
162	支架.bak	182.76K
163	支架.DWG	274.30K
164	支架横梁.bak	91.53K
165	支架横梁.DWG	78.61K
166	支架横梁2.bak	76.20K
167	支架横梁2.DWG	90.72K
168	支架横梁2展开.bak	39.76K
169	支架横梁2展开.DWG	26.79K
170	支架横梁3.bak	78.95K
171	支架横梁3.DWG	102.09K
172	支架横梁3.dxf	502.24K
173	支架横梁3展开.bak	40.53K
174	支架横梁3展开.DWG	27.39K
175	支架横梁展开.bak	39.80K
176	支架横梁展开.DWG	27.24K
177	支架连接件.bak	73.25K
178	支架连接件.DWG	75.75K
179	支架连接件2.bak	68.79K
180	支架连接件2.DWG	71.40K
181	支架连接件22.bak	39.37K
182	支架连接件22.DWG	27.61K
183	支架连接件2展开.DWG	39.37K
184	支架连接件展开.bak	40.55K
185	支架连接件展开.DWG	28.27K
186	敬德活性炭箱总图.bak	3.77M
187	斜撑.bak	50.84K
188	斜撑.DWG	40.14K
189	斜撑2.bak	54.86K
190	斜撑2.DWG	49.27K
191	楼梯C型件.bak	51.13K
192	楼梯C型件.DWG	43.55K
193	楼梯斜撑.bak	63.27K
194	楼梯斜撑.DWG	51.30K
195	楼梯板.bak	86.14K
196	楼梯板.DWG	77.53K
197	横梁.bak	35.24K
198	横梁.DWG	62.95K
199	横梁展开.bak	37.30K
200	横梁展开.DWG	26.07K
201	活性炭箱.bak	267.58K
202	活性炭箱.DWG	310.45K
203	活性炭箱总图.bak	3.39M
204	活性炭箱总图.DWG	3.79M
205	活性炭箱总图.dxf	14.92M
206	焊接滑轨.bak	45.70K
207	焊接滑轨.DWG	64.06K
208	短风管.bak	162.18K
209	短风管.DWG	235.21K
210	短风管3.bak	133.16K
211	短风管3.DWG	189.43K
212	短风管封板.bak	38.16K
213	短风管封板.DWG	26.92K
214	短风管短边.bak	83.26K
215	短风管短边.DWG	95.00K
216	短风管短边1100.bak	79.61K
217	短风管短边1100.DWG	89.56K
218	短风管短边展开.bak	40.89K
219	短风管短边展开.DWG	28.02K
220	短风管长边.bak	87.69K
221	短风管长边.DWG	105.79K
222	短风管长边1100.bak	83.00K
223	短风管长边1100.DWG	98.62K
224	短风管长边展开.bak	41.24K
225	短风管长边展开.DWG	28.11K
226	短风管长边带孔.bak	113.39K
227	短风管长边带孔.DWG	144.65K
228	短风管长边带孔展开.bak	45.66K
229	短风管长边带孔展开.DWG	30.46K
230	突出接口.bak	102.17K
231	突出接口.DWG	136.95K
232	突出连接板1.bak	53.73K
233	突出连接板1.DWG	49.49K
234	突出连接板长展开.bak	37.11K
235	突出连接板长展开.DWG	25.94K
236	突出链接板2.bak	65.43K
237	突出链接板2.DWG	63.71K
238	突出链接板短展开.bak	35.99K
239	突出链接板短展开.DWG	25.26K
240	立柱.bak	63.21K
241	立柱.DWG	67.83K
242	立柱中间.DWG	59.52K
243	立柱中间展开.bak	37.21K
244	立柱中间展开.DWG	26.26K
245	立柱展开图.bak	38.87K
246	立柱展开图.DWG	26.93K
247	纵梁.bak	35.42K
248	纵梁.DWG	35.73K
249	背面板.bak	52.37K
250	背面板.DWG	89.86K
251	背面板展开.bak	41.38K
252	背面板展开.DWG	28.27K
253	脚梁1.bak	50.34K
254	脚梁1.DWG	40.83K
255	被面板组件.bak	49.15K
256	被面板组件.DWG	54.62K
257	角片.bak	35.08K
258	角片.DWG	24.66K
259	踏步.bak	41.15K
260	踏步.DWG	31.11K
261	转接风管.bak	177.26K
262	转接风管.DWG	250.95K
263	转接风管1.bak	118.06K
264	转接风管1.DWG	134.89K
265	转接风管1.SLDDRW	363.59K
266	转接风管1展开图.bak	43.16K
267	转接风管1展开图.DWG	30.33K
268	转接风管2.bak	108.36K
269	转接风管2.DWG	132.58K
270	转接风管2展开.bak	44.25K
271	转接风管2展开.DWG	29.61K
272	转接风管3.bak	77.08K
273	转接风管3.DWG	85.94K
274	转接风管3展开.bak	40.83K
275	转接风管3展开.DWG	27.95K
276	锥形侧板.bak	51.59K
277	锥形侧板.DWG	54.42K
278	锥形侧板1.DWG	69.76K
279	锥形侧板1展开.DWG	38.38K
280	锥形侧板2.DWG	39.33K
281	锥形侧板右.bak	73.28K
282	锥形侧板右.DWG	90.16K
283	锥形侧板小.bak	78.46K
284	锥形侧板小.DWG	90.25K
285	锥形侧板左.bak	84.56K
286	锥形侧板左.DWG	100.56K
287	锥形侧板带孔.bak	75.20K
288	锥形侧板带孔.DWG	75.53K
289	锥形侧板带孔展开.DWG	39.27K
290	锥形侧板带孔展开.SLDDRW	126.65K
291	锥形侧板方案2展开.DWG	39.03K
292	锥形口.DWG	135.42K
293	锥形口2.bak	137.66K
294	锥形口2.DWG	179.78K
295	锥形口焊接组件.bak	53.62K
296	锥形口焊接组件.DWG	60.51K
297	镜向转接风管1.bak	121.28K
298	镜向转接风管1.DWG	128.32K
299	镜向转接风管1展开.bak	43.18K
300	镜向转接风管1展开.DWG	30.27K
301	长风管.bak	177.03K
302	长风管.DWG	261.21K
303	长风管短边.bak	90.62K
304	长风管短边.DWG	106.32K
305	长风管短边展开.bak	42.05K
306	长风管短边展开.DWG	28.61K
307	长风管长边.bak	95.17K
308	长风管长边.DWG	118.70K
309	长风管长边展开.bak	42.43K
310	长风管长边展开.DWG	28.64K
311	长风管长边带孔.bak	120.67K
312	长风管长边带孔.DWG	159.34K
313	门.DWG	69.94K
314	门组件.DWG	68.37K
315	阀门组件.DWG	77.38K
316	风管安装图.bak	284.13K
317	风管安装图.DWG	177.36K
318	风管支架.bak	98.10K
319	风管支架.DWG	108.87K
320	风管支架板.bak	100.44K
321	风管支架板.DWG	109.70K
322	风管脚撑.bak	43.35K
323	风管脚撑.DWG	33.45K
324	风管长边展开.DWG	42.59K
325	风管长边带孔.bak	116.25K
326	风管长边带孔.DWG	156.96K
327	风管长边带孔展开.bak	46.78K
328	风管长边带孔展开.DWG	30.77K
329	风管阀门平面图.bak	2.06M
330	风管阀门平面图.dwg	2.05M
331	风管阀门平面图.dxf	6.16M
332	风阀钣金.bak	48.18K
333	风阀钣金.DWG	49.26K
334	风阀钣金2.DWG	45.25K
335	风阀钣金短.bak	35.53K
336	风阀钣金短.DWG	25.41K
337	风阀钣金长展开.bak	36.42K
338	风阀钣金长展开.DWG	25.66K
339	2型铁.SLDDRW	91.44K
340	侧面板.SLDDRW	275.65K
341	侧面板1.SLDDRW	227.08K
342	侧面板组件.SLDDRW	157.32K
343	保温板门.SLDDRW	93.02K
344	加强筋.SLDDRW	103.13K
345	封板.SLDDRW	124.84K
346	扶手法兰.SLDDRW	86.18K
347	支架.SLDDRW	650.90K
348	支架横梁.SLDDRW	243.55K
349	支架横梁2.SLDDRW	214.70K
350	支架横梁3.SLDDRW	243.06K
351	支架连接件.SLDDRW	256.21K
352	支架连接件2.SLDDRW	204.14K
353	斜撑.SLDDRW	126.51K
354	斜撑2.SLDDRW	137.61K
355	楼梯C型件.SLDDRW	125.83K
356	楼梯斜撑.SLDDRW	143.53K
357	楼梯板.SLDDRW	222.67K
358	横梁.SLDDRW	168.01K
359	活性炭箱.SLDDRW	871.36K
360	活性炭箱总图.SLDDRW	389.46K
361	焊接滑轨.SLDDRW	132.62K
362	短风管.SLDDRW	481.26K
363	短风管3.SLDDRW	318.98K
364	短风管短边.SLDDRW	257.70K
365	短风管短边1100.SLDDRW	245.02K
366	短风管长边.SLDDRW	273.45K
367	短风管长边1100.SLDDRW	253.10K
368	短风管长边带孔.SLDDRW	386.01K
369	突出接口.SLDDRW	238.69K
370	突出连接板1.SLDDRW	157.67K
371	突出链接板2.SLDDRW	180.59K
372	立柱.SLDDRW	220.37K
373	立柱中间.SLDDRW	180.39K
374	纵梁.SLDDRW	111.73K
375	背面板.SLDDRW	250.59K
376	脚梁1.SLDDRW	130.79K
377	被面板组件.SLDDRW	149.17K
378	角片.SLDDRW	73.65K
379	踏步.SLDDRW	94.54K
380	转接风管.SLDDRW	637.53K
381	转接风管1.SLDDRW	379.67K
382	转接风管2.SLDDRW	363.34K
383	转接风管3.SLDDRW	245.57K
384	锥形侧板1.SLDDRW	230.60K
385	锥形侧板右.SLDDRW	216.06K
386	锥形侧板小.SLDDRW	227.64K
387	锥形侧板带孔.SLDDRW	241.60K
388	锥形口2.SLDDRW	422.42K
389	镜向转接风管1.SLDDRW	374.93K
390	长风管.SLDDRW	539.03K
391	长风管短边.SLDDRW	275.32K
392	长风管长边.SLDDRW	303.27K
393	门.SLDDRW	149.48K
394	门组件.SLDDRW	143.32K
395	阀门组件.SLDDRW	180.23K
396	风管安装图.SLDDRW	3.37M
397	风管支架.SLDDRW	240.19K
398	风管支架板.SLDDRW	267.60K
399	风管脚撑.SLDDRW	105.97K
400	风管长边带孔.SLDDRW	407.13K
401	风阀钣金.SLDDRW	141.33K
