9款IDSX-16对夹式气动蝶阀(卧式)（ID:1909580）

设备部件 / 液压气动元件 / 9款IDSX-16对夹式气动蝶阀(卧式)

©非原创

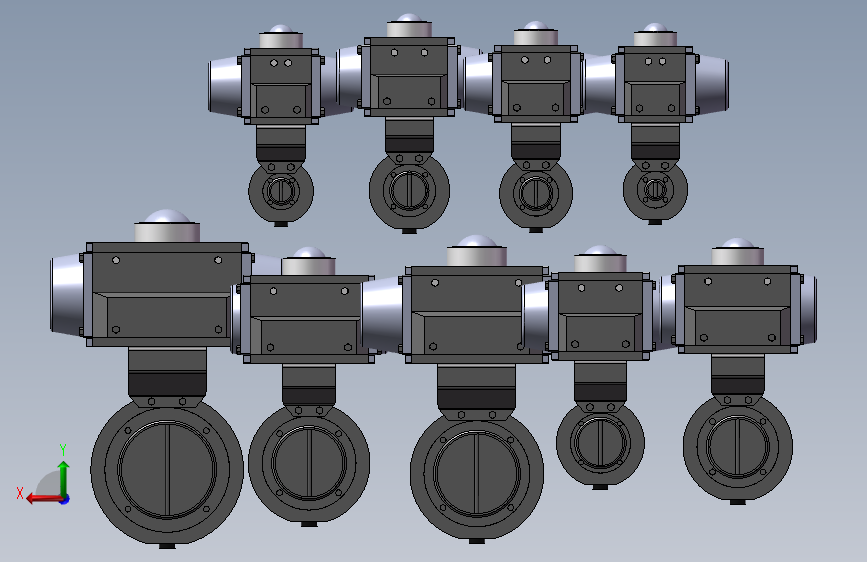

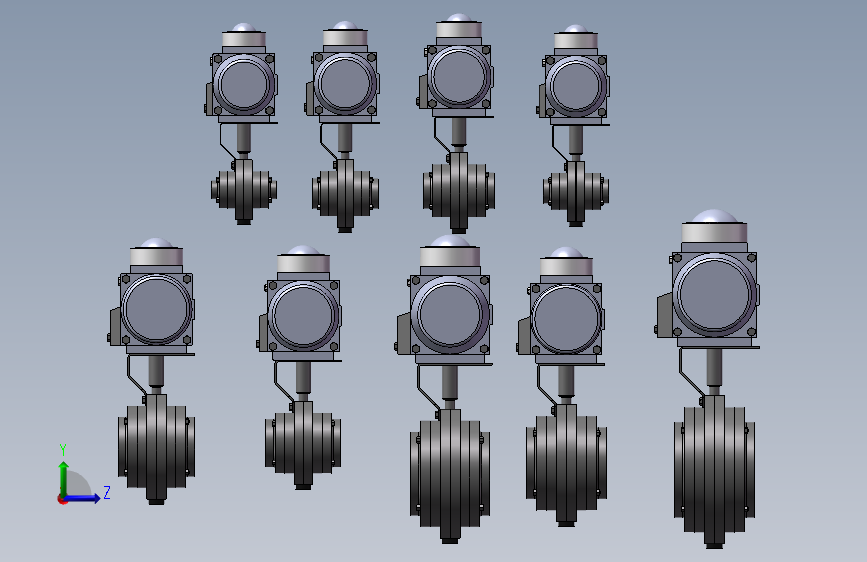

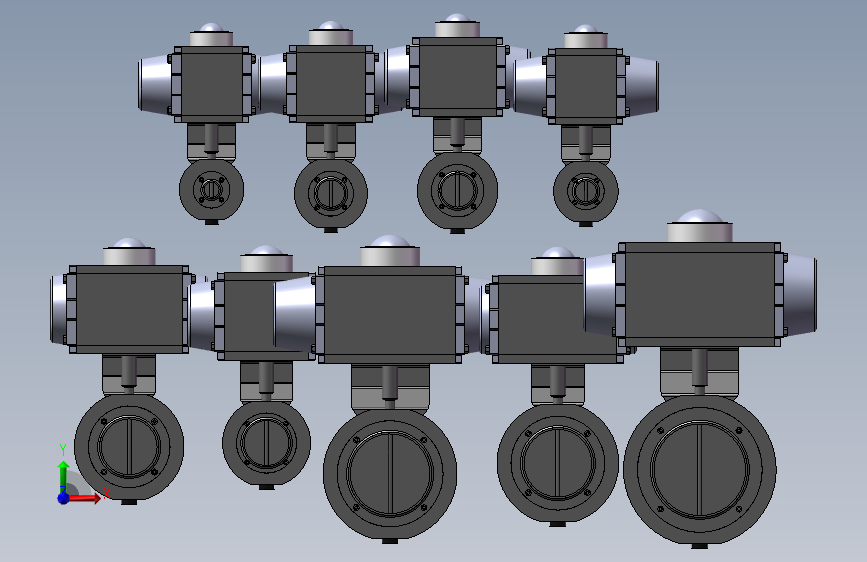

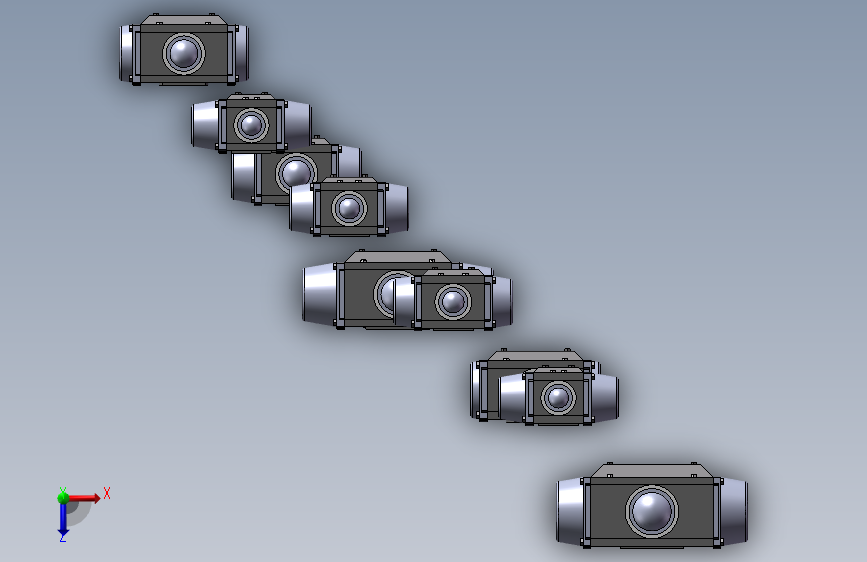

平面图

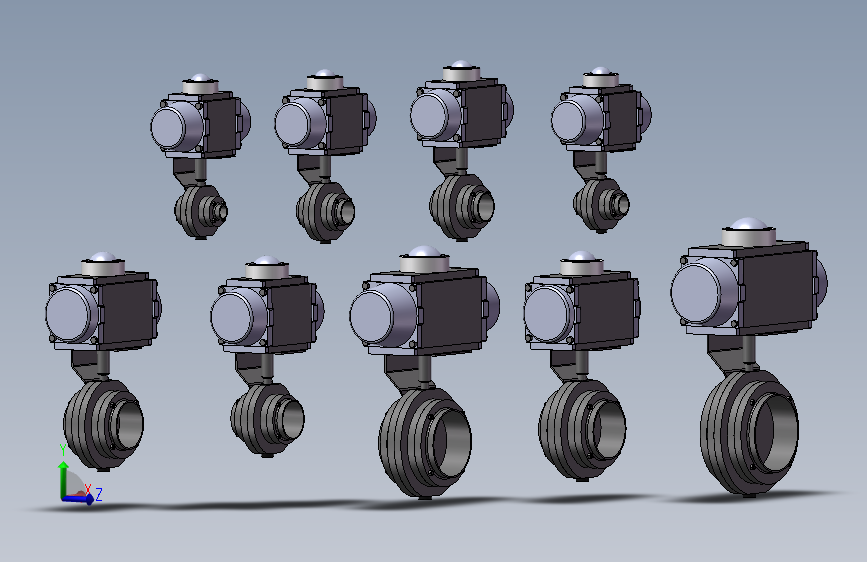

3D视图

文件列表

#	文件名称	文件大小
1	17417006467010.zip	8.47M
2	IDSX-16对夹式气动蝶阀卧式[IDSX-16-0.75s].sldprt	793.80K
3	IDSX-16对夹式气动蝶阀卧式[IDSX-16-1.25s].sldprt	809.44K
4	IDSX-16对夹式气动蝶阀卧式[IDSX-16-1.5s].sldprt	795.04K
5	IDSX-16对夹式气动蝶阀卧式[IDSX-16-1s].sldprt	809.57K
6	IDSX-16对夹式气动蝶阀卧式[IDSX-16-2.5s].sldprt	806.14K
7	IDSX-16对夹式气动蝶阀卧式[IDSX-16-2s].sldprt	839.12K
8	IDSX-16对夹式气动蝶阀卧式[IDSX-16-3.5s].sldprt	799.98K
9	IDSX-16对夹式气动蝶阀卧式[IDSX-16-3s].sldprt	806.21K
10	IDSX-16对夹式气动蝶阀卧式[IDSX-16-4s].sldprt	798.22K
11	装配体29.SLDASM	1.49M

此图纸下载需要38金币

立即下载

发布者

156****6923

创作: 7573

粉丝: 36

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：8.68M

所需金币：38

上传时间：2025-03-11 21:44:30

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

气动蝶阀

图纸简介

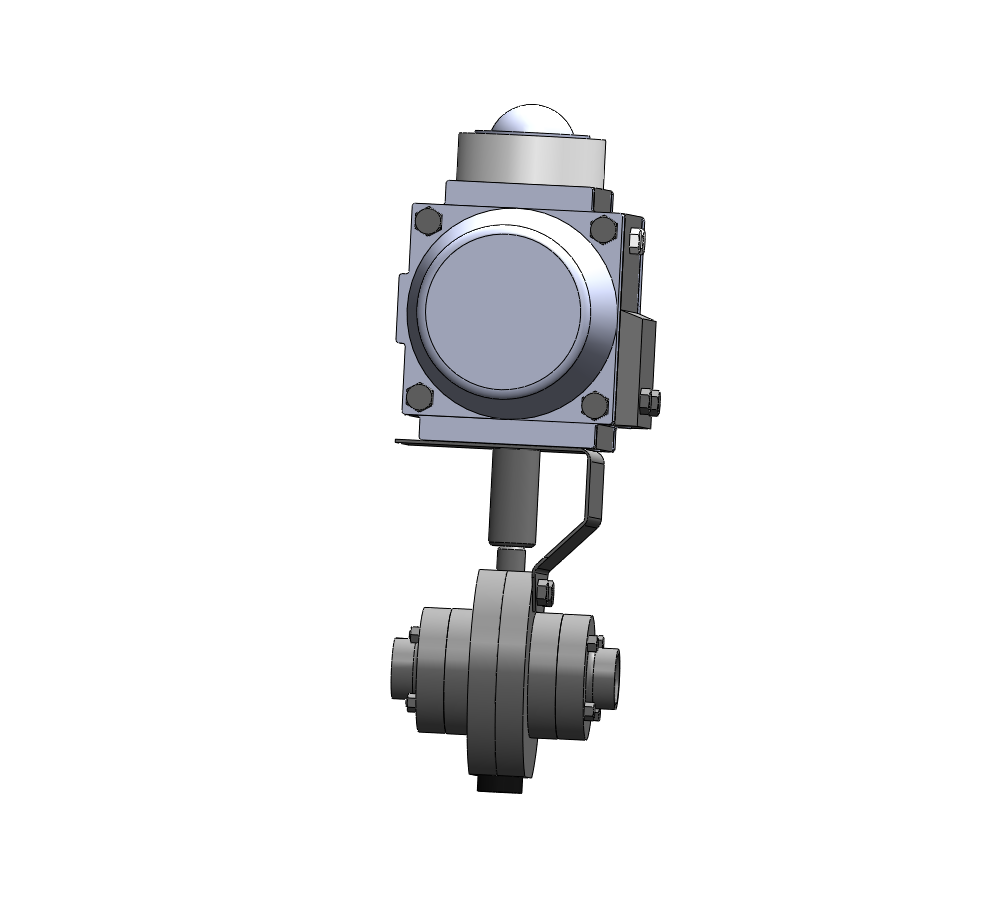

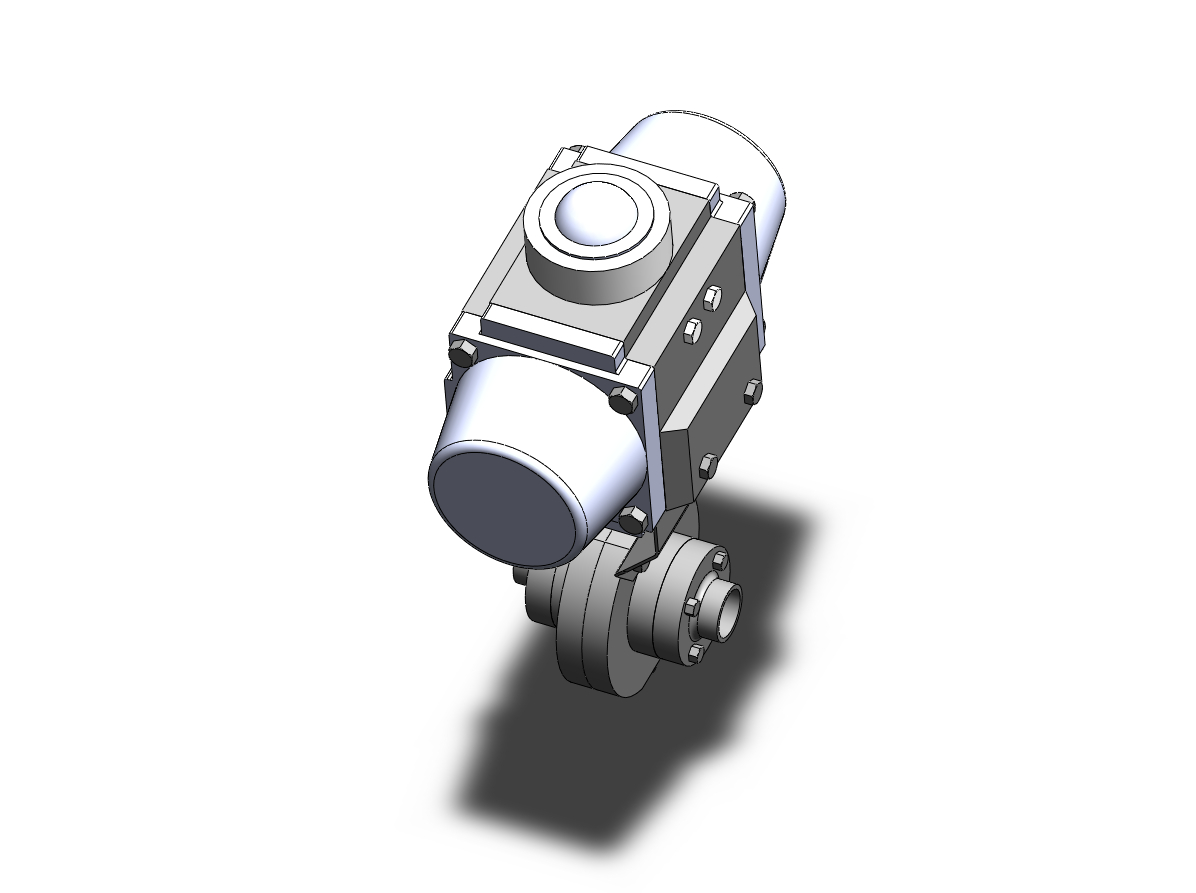

IDSX-16对夹式气动蝶阀(卧式) ，结构特点‌ 双偏心结构‌：具有越关越紧的密封功能，密封性能可靠。‌密封材料‌：通常采用不锈钢和丁腈耐油橡胶配对，使用寿命长。‌密封圈位置‌：橡胶密封圈可以位于阀体上或蝶板上，适用于不同介质。‌蝶板结构‌：采用框架结构，强度高，过流面积大，流阻小。‌防锈处理‌：整体烤漆，有效防止锈蚀。‌双向密封‌：安装时不受介质流向和空间位置的影响，可在任何方向安装。‌操作灵活‌：结构独特，操作省力且方便‌
