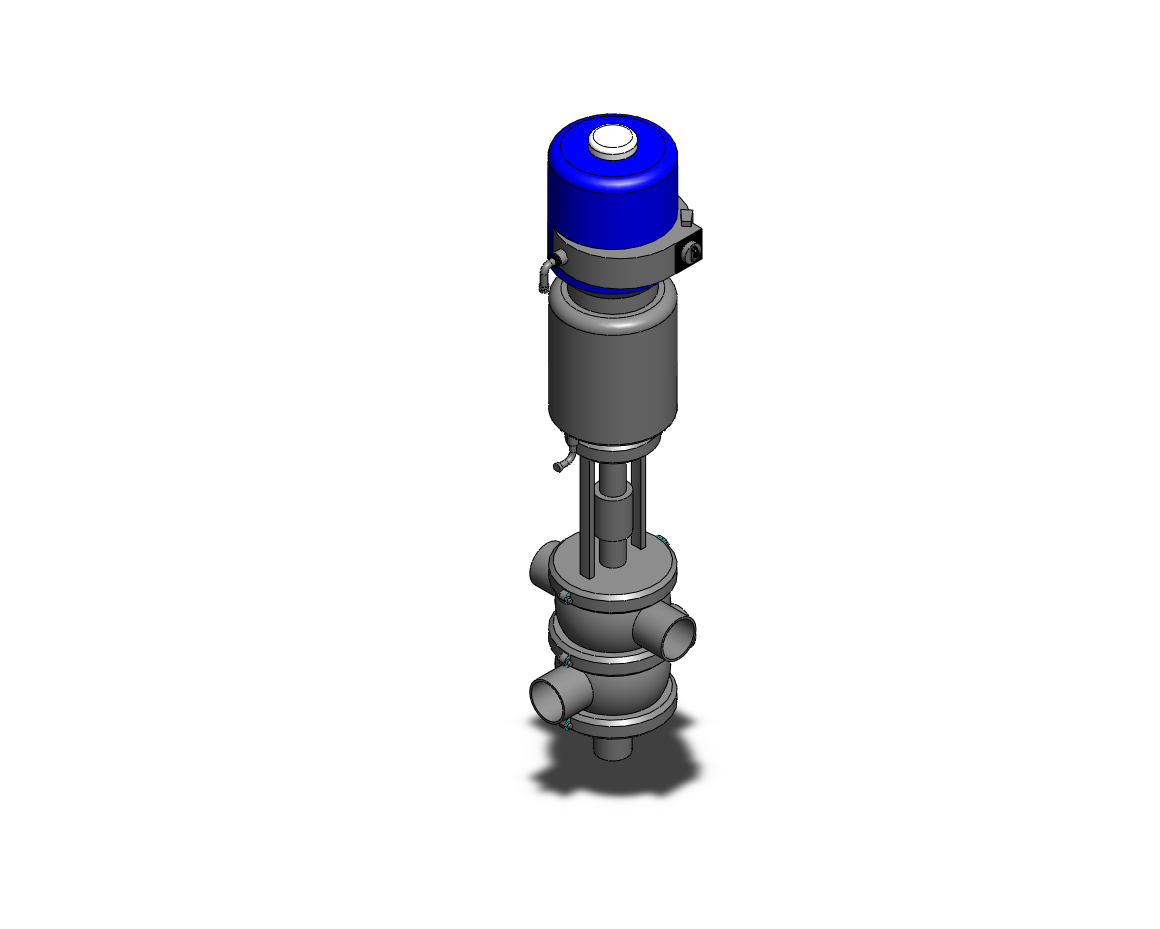

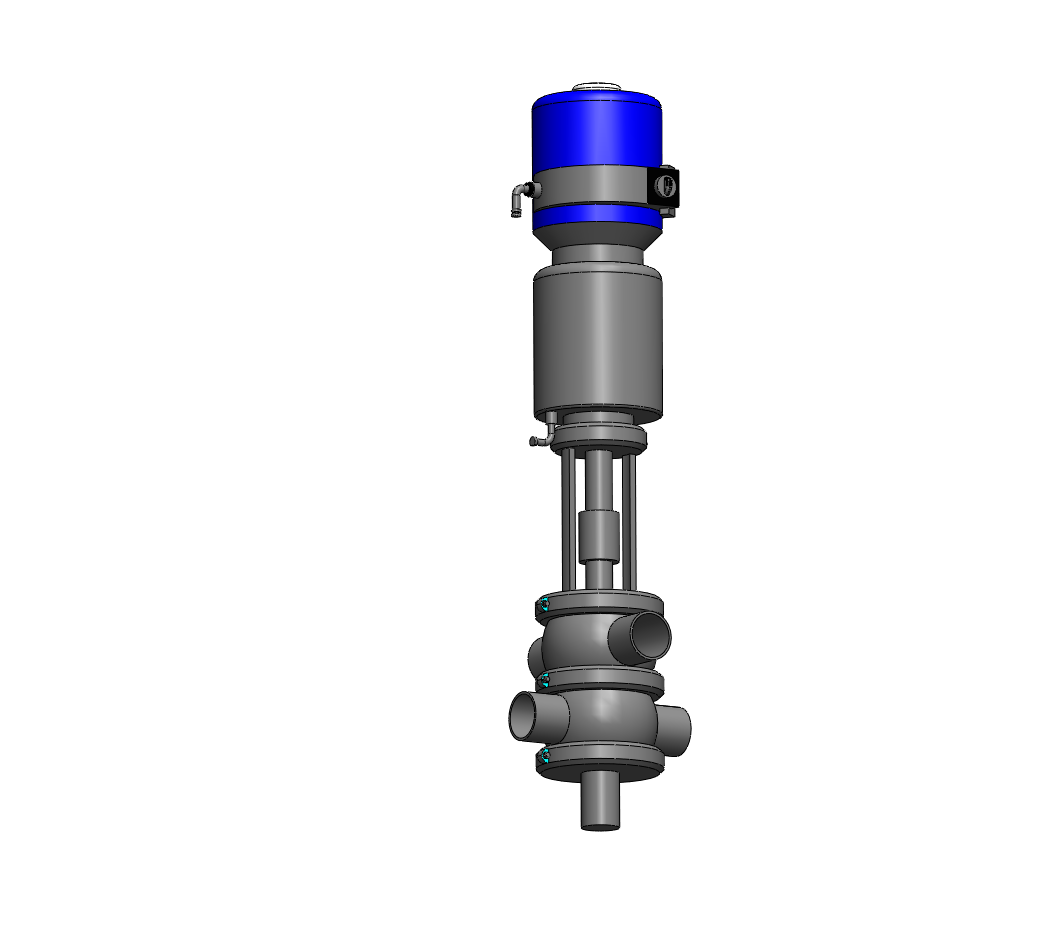

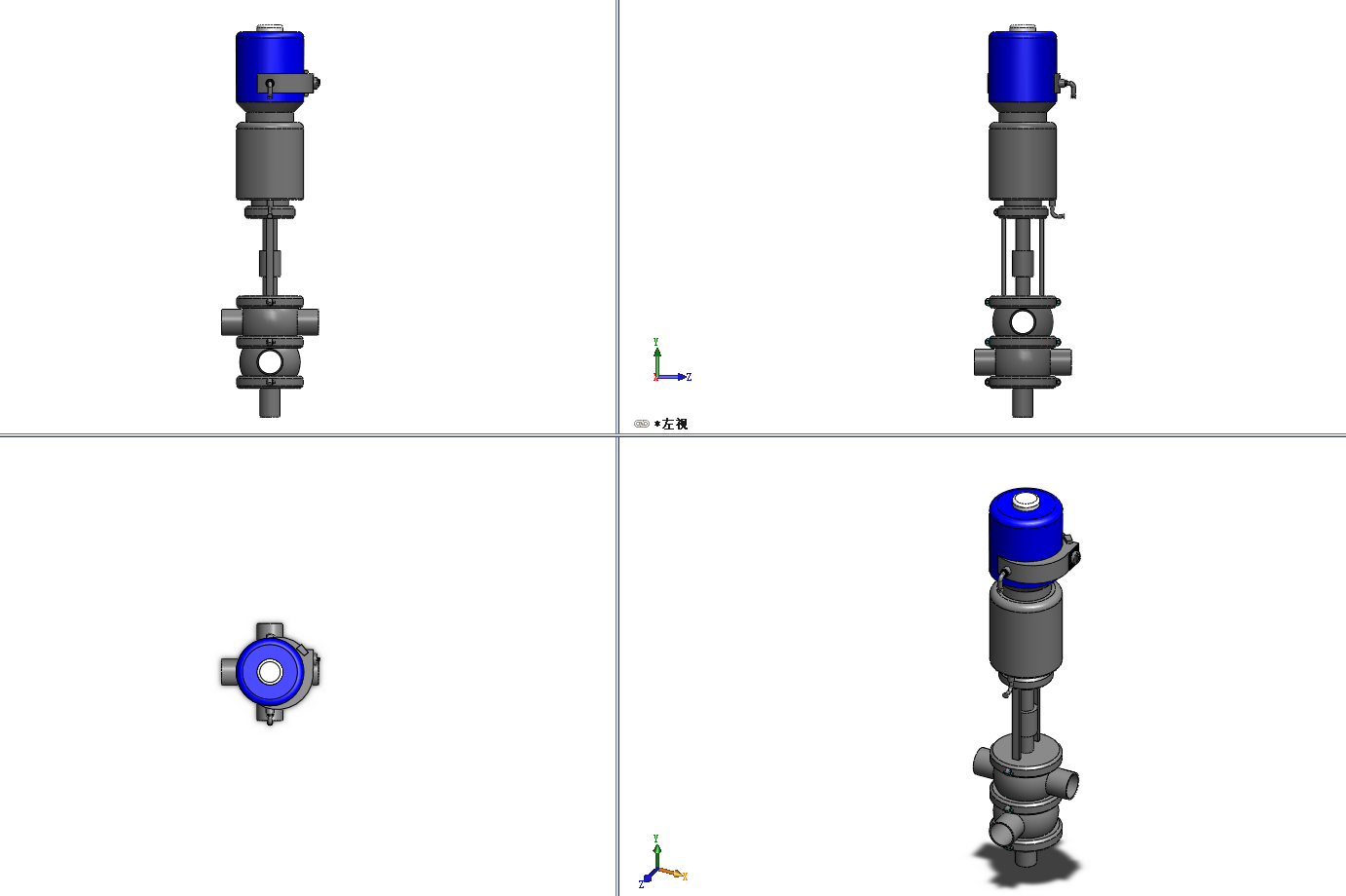

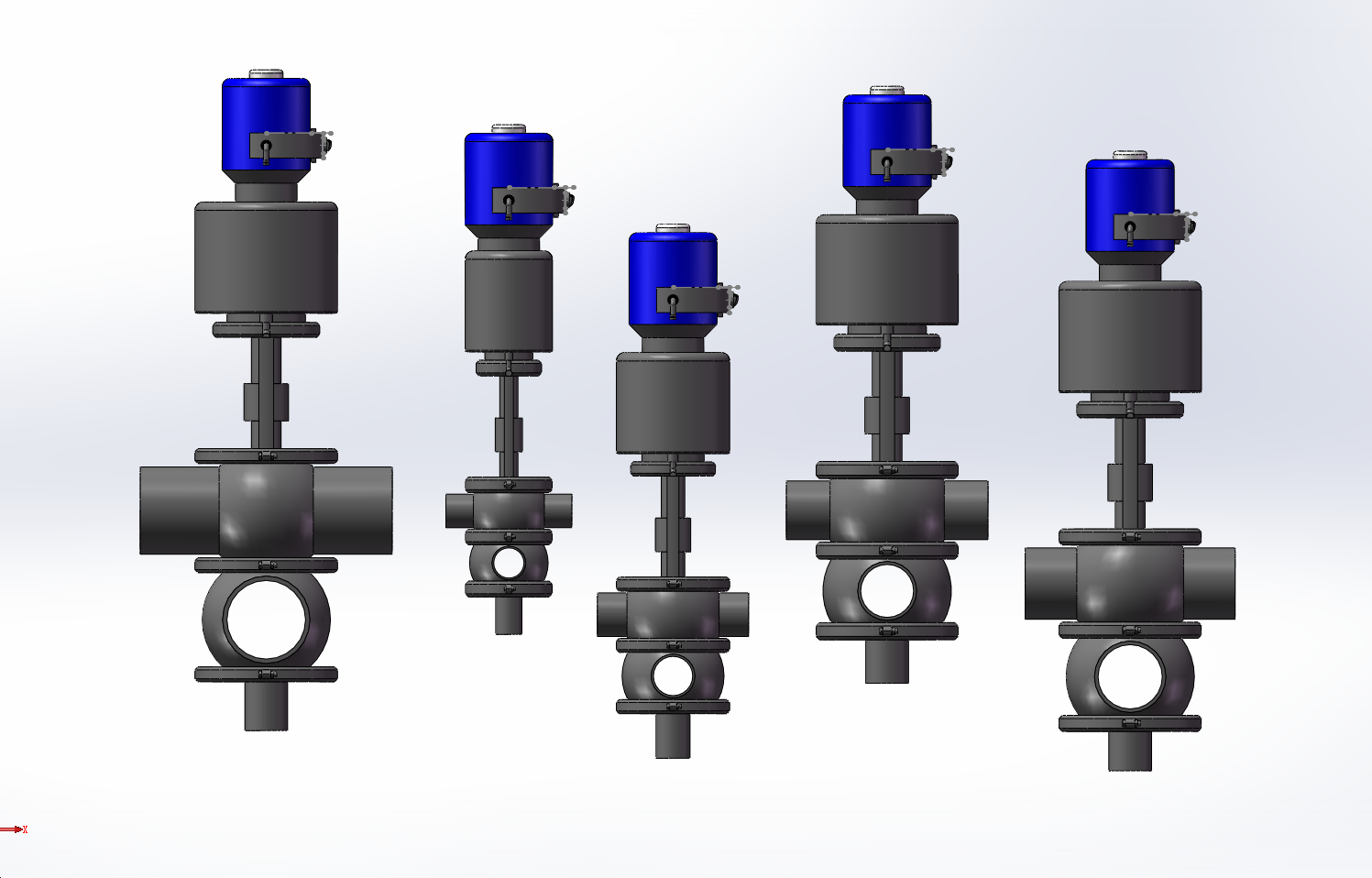

5款FH100-HE-A型防混阀（ID:1922603）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | FH100-HE-A型防混阀[FH100-HE-DN100].sldprt | 592.52K |
| 2 | FH100-HE-A型防混阀[FH100-HE-DN40].sldprt | 588.76K |
| 3 | FH100-HE-A型防混阀[FH100-HE-DN50].sldprt | 590.49K |
| 4 | FH100-HE-A型防混阀[FH100-HE-DN65].sldprt | 591.90K |
| 5 | FH100-HE-A型防混阀[FH100-HE-DN80].sldprt | 615.87K |
| 6 | 装配体31.SLDASM | 710.79K |
此图纸下载需要30金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 50
加入时间：2024-07-22
模型信息
图纸ID：1922603
图纸格式：sldprt,sldasm
文件大小：3.63M
所需金币：30
上传时间：2025-03-15 13:31:41
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
防混阀
图纸简介
FH100-HE-A型防混阀 ，是一种用于防止不同介质（如水和蒸汽）在管道系统中混合的控制阀。其工作原理基于压力平衡原理，通过利用介质压力的不平衡来控制阀芯的移动，从而实现对介质流量的调节。防混阀由阀芯和阀座组成，阀芯和阀座之间的接触面是一个锥形密封面或压力平衡孔。当介质压力在阀芯两侧相等时，阀芯保持关闭状态；当压力不对称时，压力较高的一侧介质会通过控制孔进入阀芯的上部和底部，造成压力不平衡，使阀芯移动，从而开启阀门
