棉秆超细粉碎机的设计1445428===3000（ID:1926185）

机械设备 / 非标机械 / 棉秆超细粉碎机的设计1445428===3000

©非原创

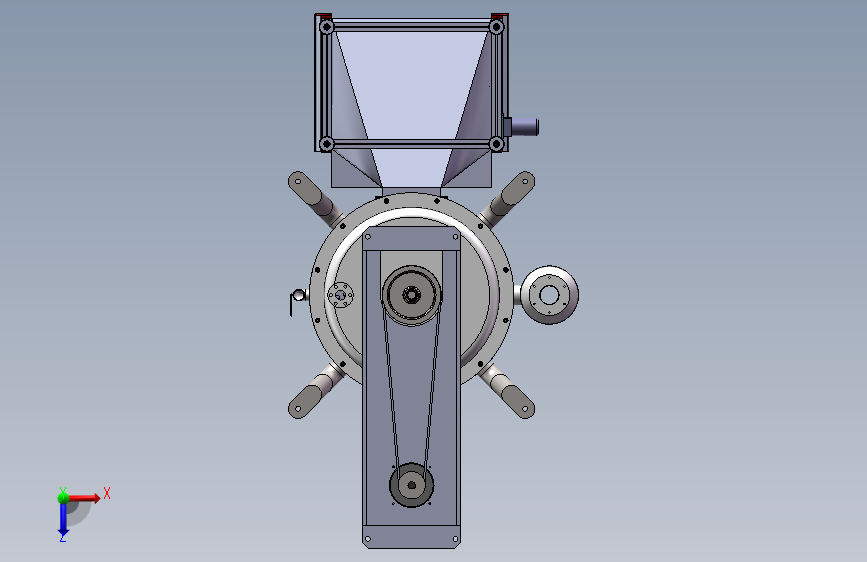

平面图

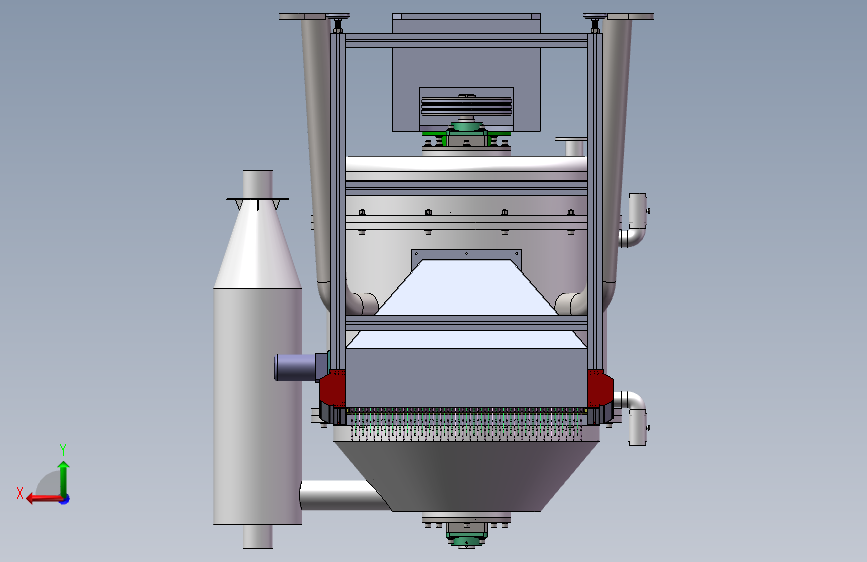

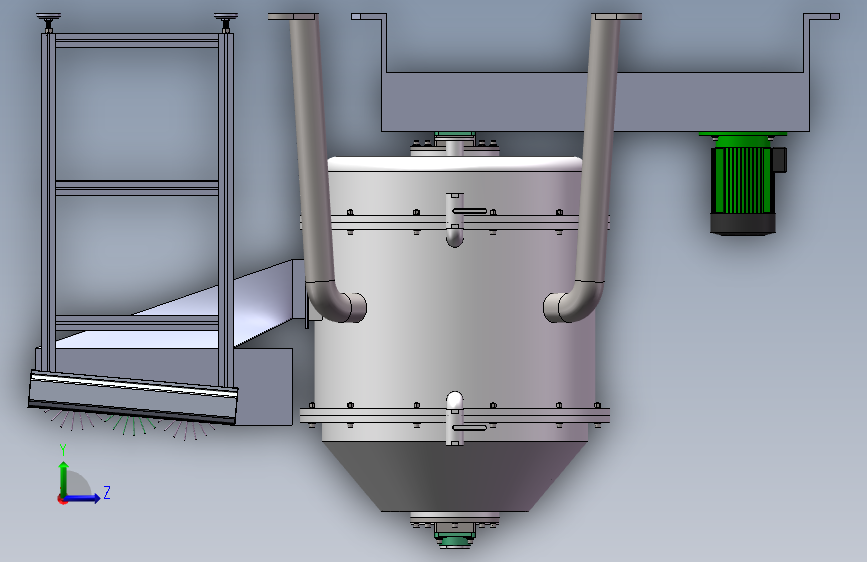

3D视图

文件列表

#	文件名称	文件大小
1	17420587349776.zip	62.55M

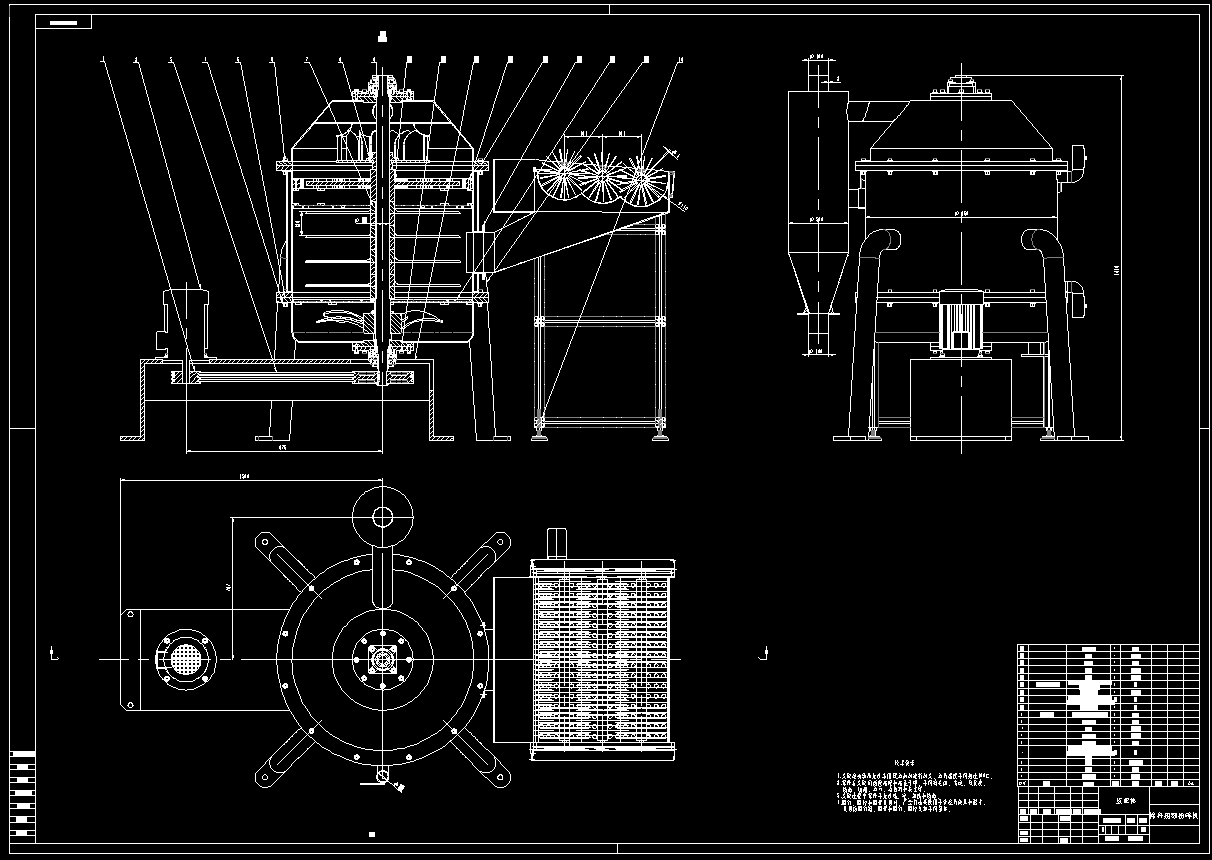

2	000总图.DWG	811.22K

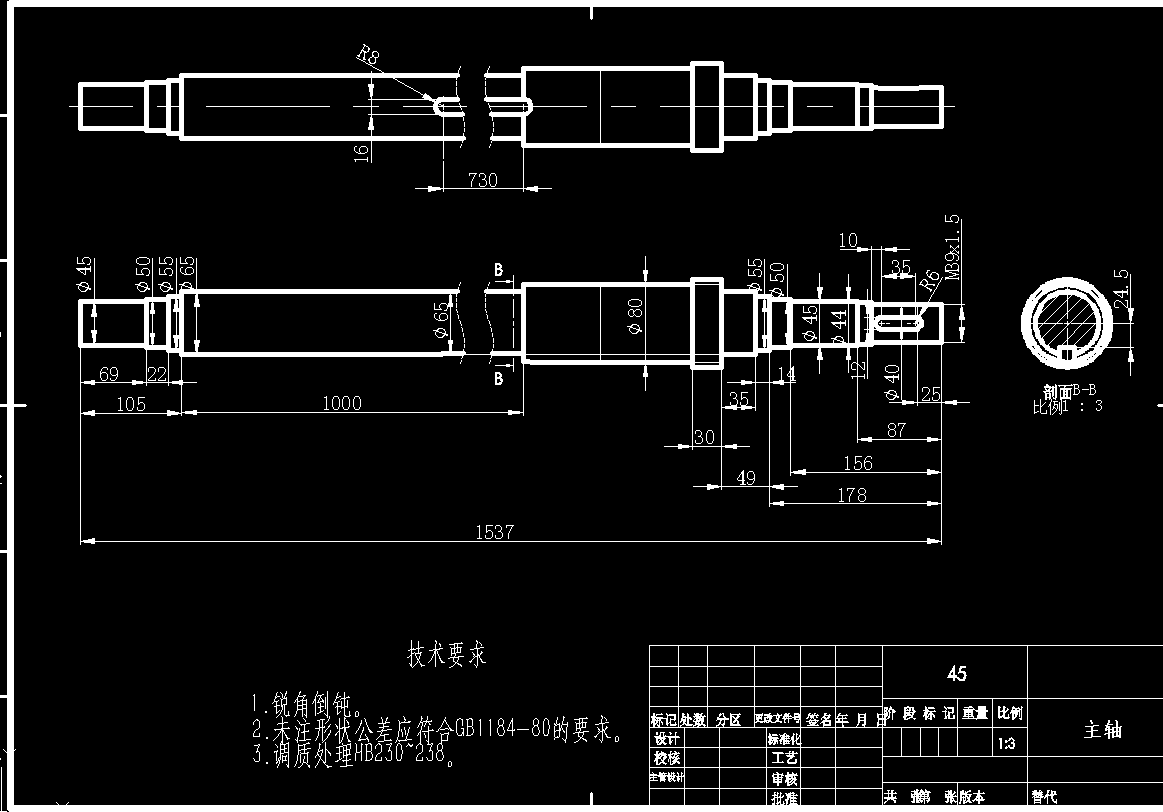

3	主轴.DWG	71.85K
4	任务书.doc	8.18M
5	大皮带轮.DWG	78.18K

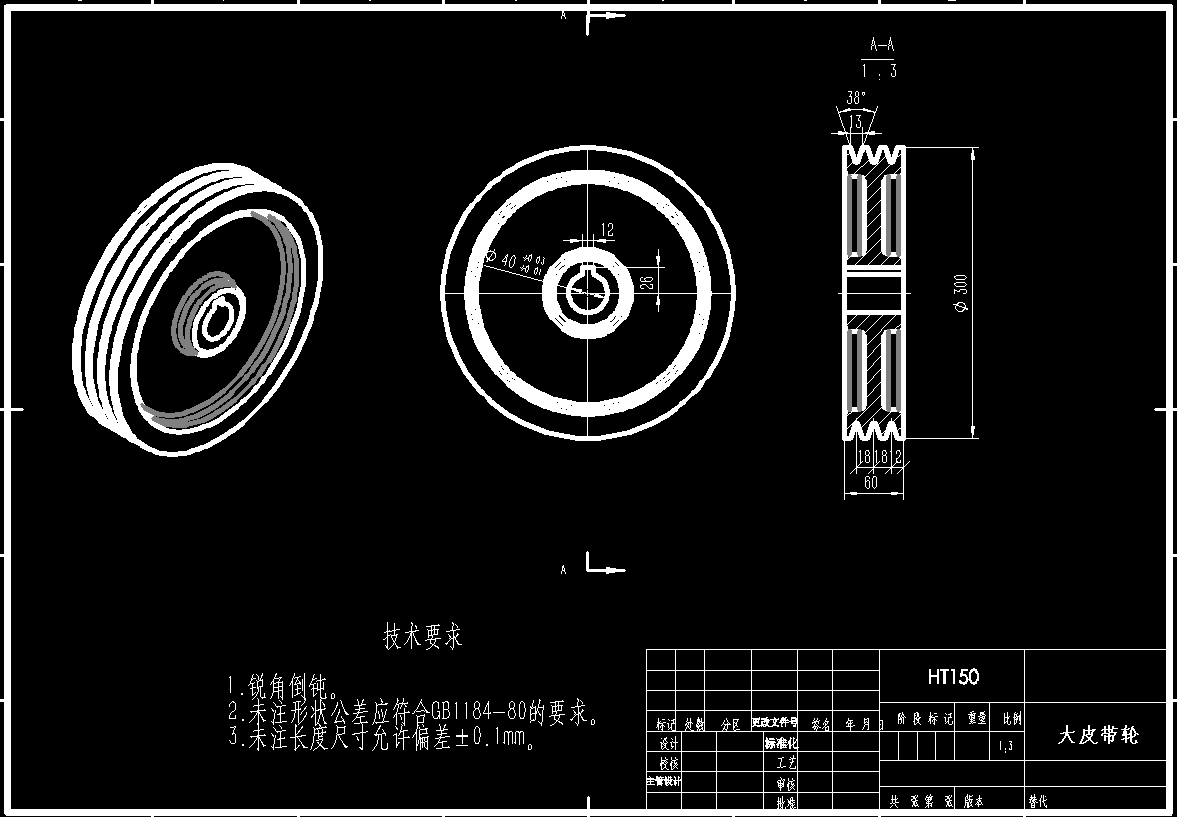

6	封板.DWG	55.48K
7	小皮带轮.DWG	57.14K
8	护罩.DWG	54.56K

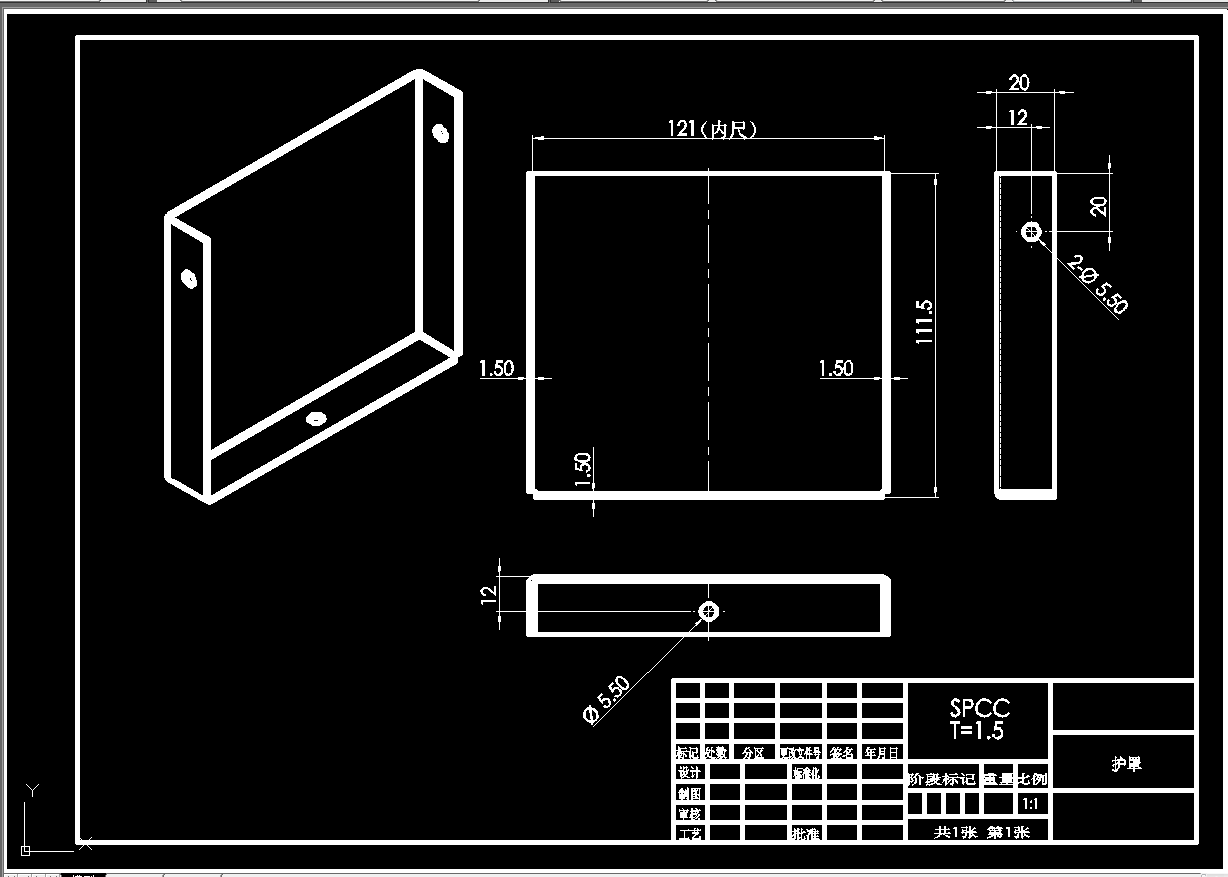

9	旋转机构.DWG	312.26K

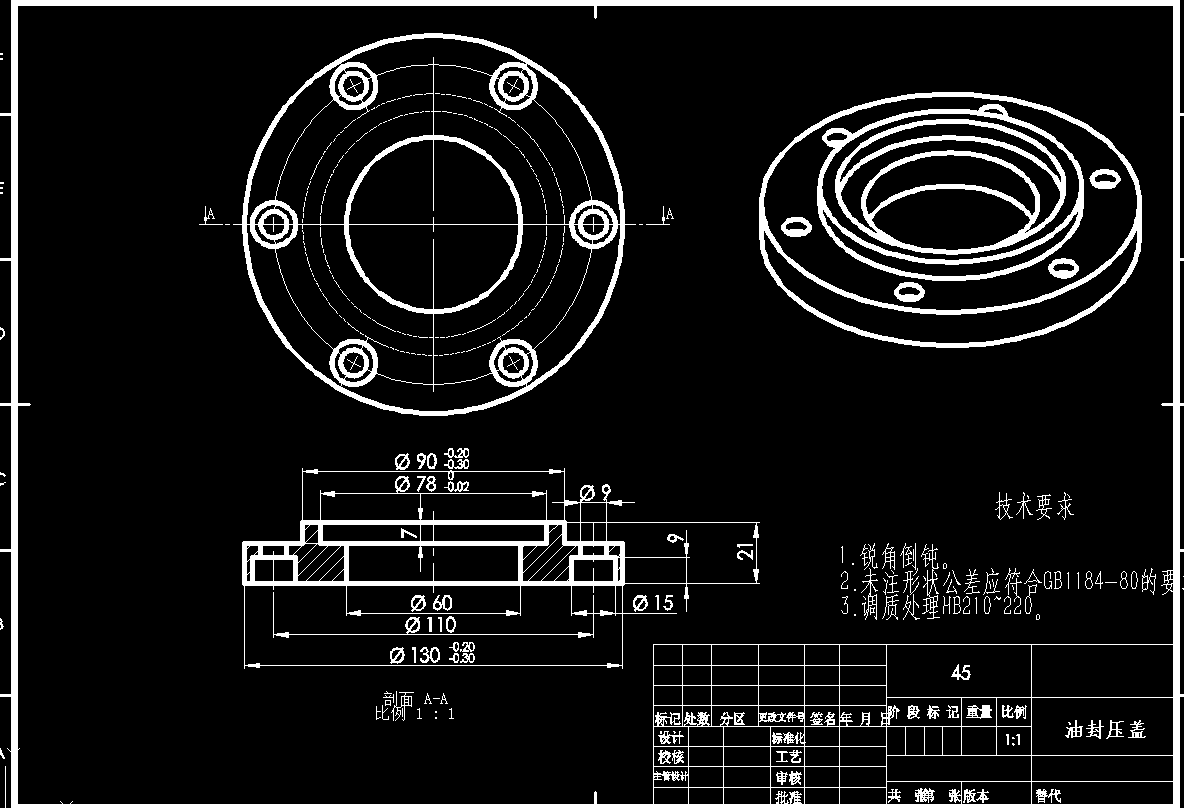

10	油封压盖.DWG	62.79K
11	法兰.DWG	53.45K

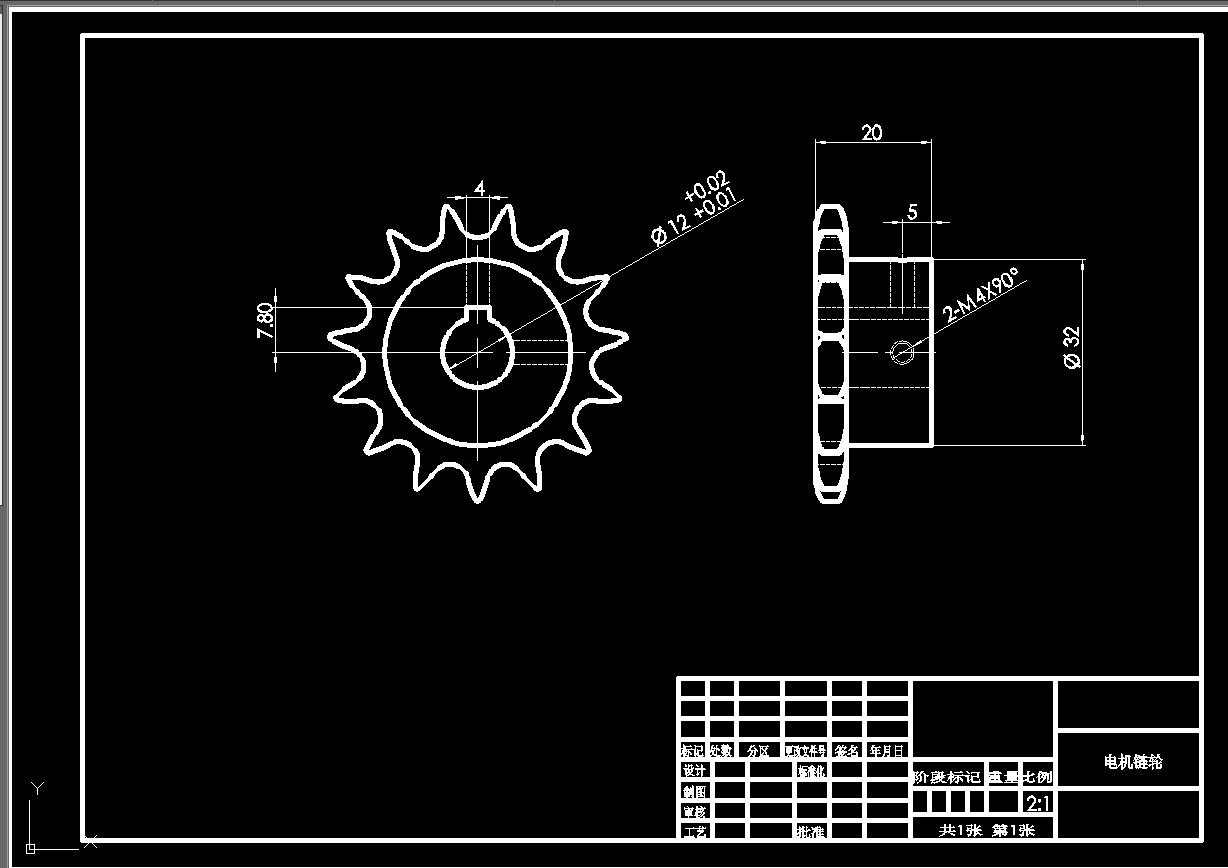

12	电机-链轮15Z06B-15.DWG	69.63K
13	电机固定板.DWG	87.21K
14	筒体.DWG	72.52K
15	说明书.docx	485.41K
16	轴承座.DWG	78.19K
17	钣金.DWG	561.23K
18	链轮06B-16Z-15孔.DWG	91.99K
19	驱动电机座.DWG	66.15K
20	000总图.SLDASM	9.03M
21	000总图.SLDDRW	7.50M
22	1型六角螺母_C级[GBT41-2000][M12].SLDPRT	122.53K
23	40机动轨型材.SLDPRT	267.46K
24	6203轴承座-底板.SLDPRT	99.71K
25	6203轴承座-钢管45×5.SLDPRT	87.72K
26	6203轴承座.SLDASM	95.25K
27	6203轴承座装轴承.SLDASM	560.11K
28	GB／T276-94深沟球轴承6203-2Z.SLDPRT	544.17K
29	GB／T301-1995推力球轴承51210.SLDPRT	265.31K
30	GB／T7810-1995带方形座轴承UCFU209.SLDPRT	263.25K
31	JBZQ4075Z形橡胶油封55.SLDPRT	107.13K
32	M16X160地脚.SLDPRT	1.41M
33	主轴.SLDDRW	442.49K
34	主轴.SLDPRT	167.54K
35	入料机组.SLDASM	5.85M
36	内六角圆柱头螺钉[GBT70_1-2008][M12×35].SLDPRT	164.34K
37	内六角圆柱头螺钉[GBT70_1-2008][M12×35]（含平垫弹垫）.SLDASM	131.91K
38	内六角圆柱头螺钉[GBT70_1-2008][M12×70].SLDPRT	165.35K
39	内六角圆柱头螺钉[GBT70_1-2008][M12×70]（含平垫弹垫螺母）.SLDASM	153.29K
40	内六角圆柱头螺钉[GBT70_1-2008][M8×20].SLDPRT	156.59K
41	内六角圆柱头螺钉[GBT70_1-2008][M8×50].SLDPRT	166.45K
42	出口.SLDPRT	93.87K
43	刀具.SLDPRT	152.66K
44	刀具2.SLDPRT	164.71K
45	分级叶轮.sldprt	686.55K
46	刺钉.SLDPRT	190.97K
47	圆螺母[GBT812-1988][M39×1.5].SLDPRT	124.79K
48	大皮带轮.SLDDRW	154.99K
49	大皮带轮.SLDPRT	233.62K
50	封板.SLDDRW	93.45K
51	封板.SLDPRT	261.03K
52	小圆螺母[GBT810-1988][M80×2].SLDPRT	122.02K
53	小皮带轮.SLDDRW	141.24K
54	小皮带轮.SLDPRT	111.56K
55	平垫圈A级[GBT97_1-2002][12].SLDPRT	68.93K
56	底部焊接座.SLDPRT	105.07K
57	底部盖.SLDPRT	176.46K
58	底部盖子.SLDASM	195.57K
59	弯头52.SLDPRT	164.95K
60	护罩.SLDDRW	88.89K
61	护罩.SLDPRT	191.13K
62	支架.SLDPRT	100.79K
63	旋转机构.SLDASM	1.57M
64	旋转机构.SLDDRW	796.32K
65	旋风分离器.SLDPRT	133.24K
66	架子.SLDASM	640.38K
67	架子支腿.SLDPRT	1.83M
68	标准型弹性垫圈-装配[GBT93-1987][12].SLDPRT	77.68K
69	毡圈油封[JBZQ4606][65].SLDPRT	86.40K
70	油封压盖.SLDDRW	152.42K
71	油封压盖.SLDPRT	109.69K
72	法兰.SLDDRW	115.13K
73	法兰.SLDPRT	94.41K
74	注水口.SLDPRT	85.70K
75	注水阀门.SLDPRT	96.65K
76	电机-链轮15Z06B-15.SLDDRW	97.23K
77	电机-链轮15Z06B-15.SLDPRT	367.45K

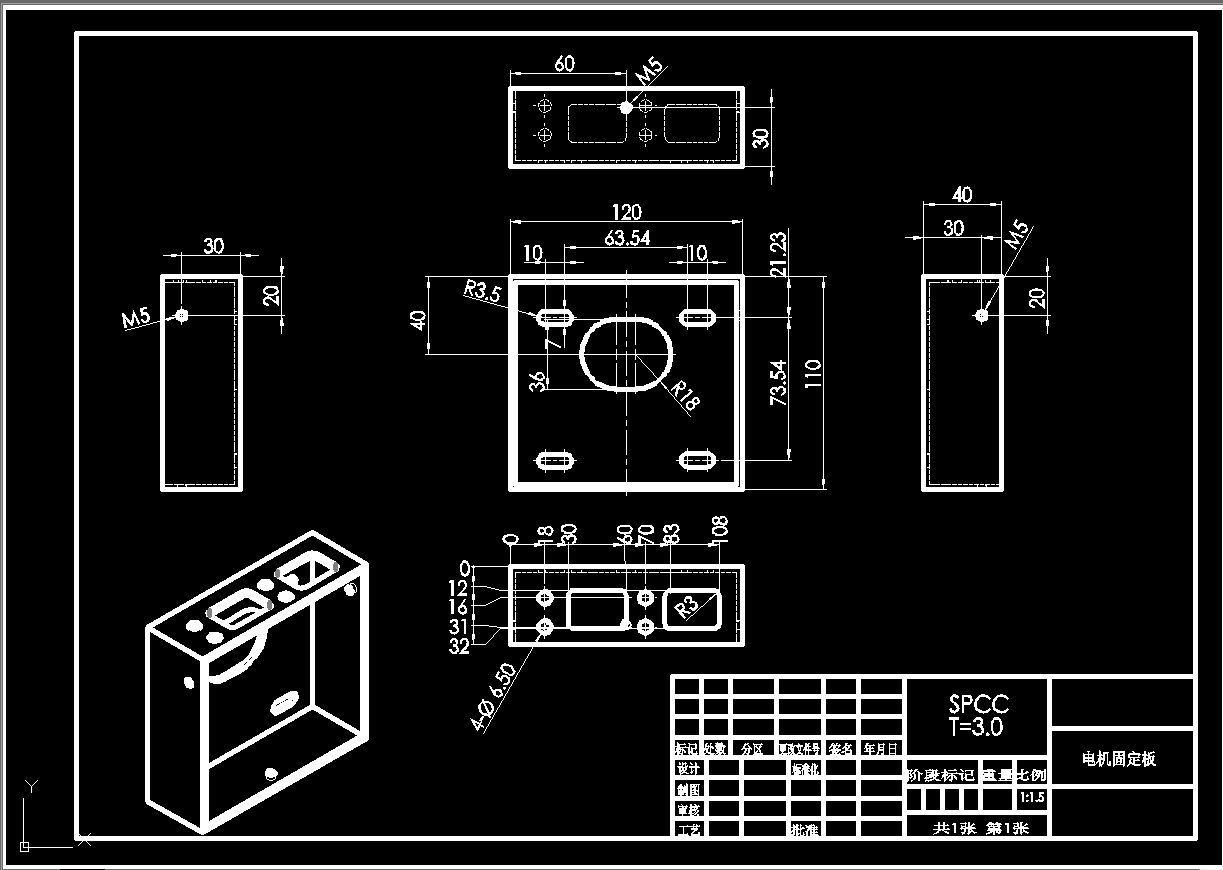

78	电机固定板.SLDDRW	128.48K
79	电机固定板.SLDPRT	193.07K
80	皮带.SLDPRT	57.94K

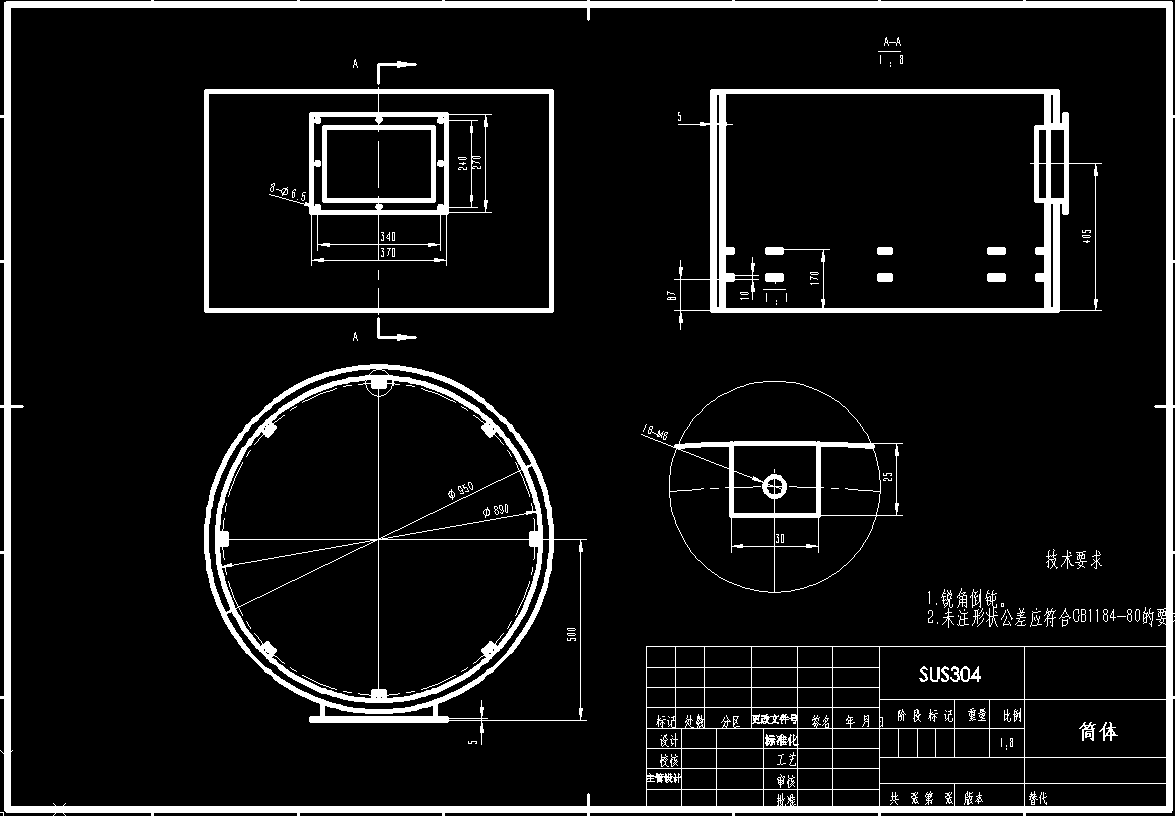

81	筒体.SLDDRW	199.49K
82	筒体.SLDPRT	263.96K
83	筛网.SLDPRT	1.10M
84	筛网B.SLDPRT	1004.61K
85	粉碎盘.SLDPRT	165.64K

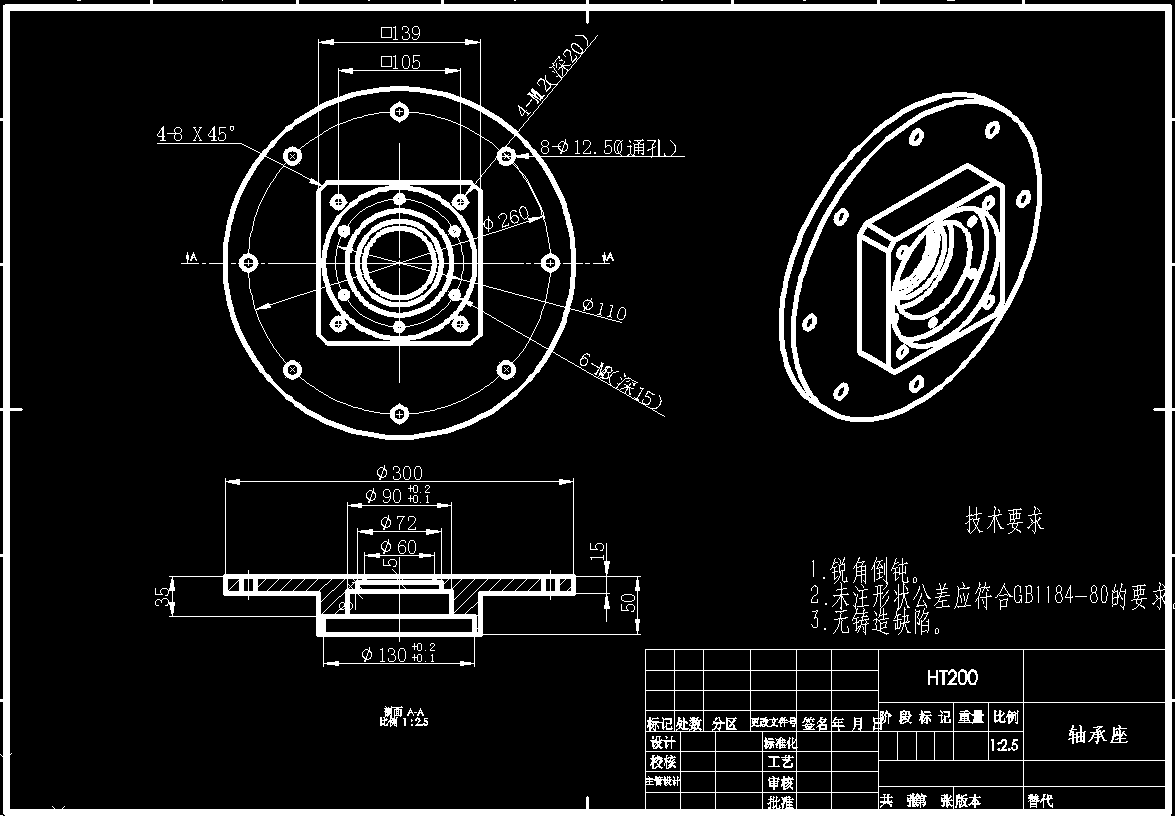

86	轴承座.SLDDRW	179.62K
87	轴承座.SLDPRT	182.11K
88	辊轮.SLDPRT	1.98M
89	辊轮B.SLDPRT	1.93M
90	输送马达.SLDPRT	129.09K
91	钣金.SLDDRW	454.18K

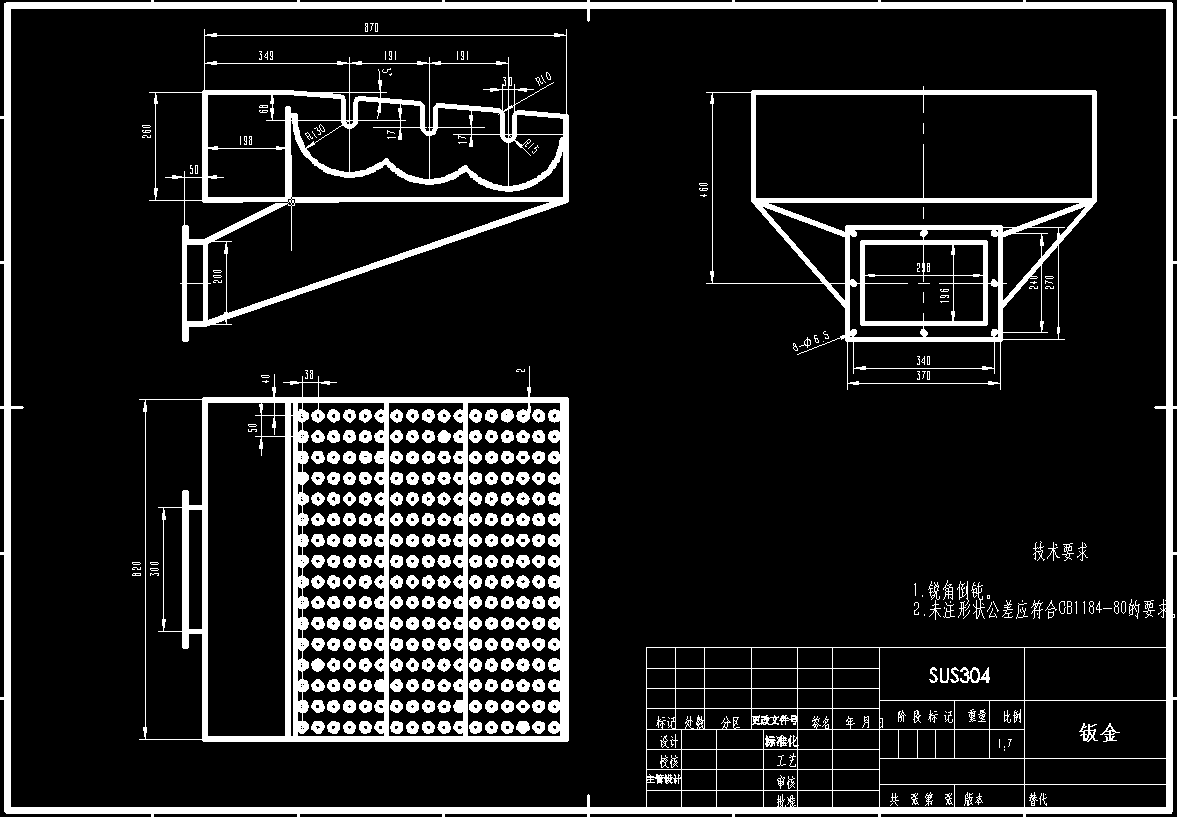

92	钣金.SLDPRT	1.11M
93	链轮06B-16Z-15孔.SLDDRW	117.36K
94	链轮06B-16Z-15孔.SLDPRT	356.41K
95	镜向40机动轨型材.SLDPRT	426.87K
96	镜向封板.SLDPRT	78.13K
97	镜向油封压盖.SLDPRT	43.84K
98	镜向注水阀门.SLDPRT	91.40K
99	镜向镜向封板.SLDPRT	60.83K
100	顶部口法兰.SLDPRT	113.95K
101	顶部盖.SLDPRT	106.91K
102	顶部组件.SLDASM	165.79K
103	风扇叶.SLDPRT	477.81K
104	马达.SLDPRT	641.39K

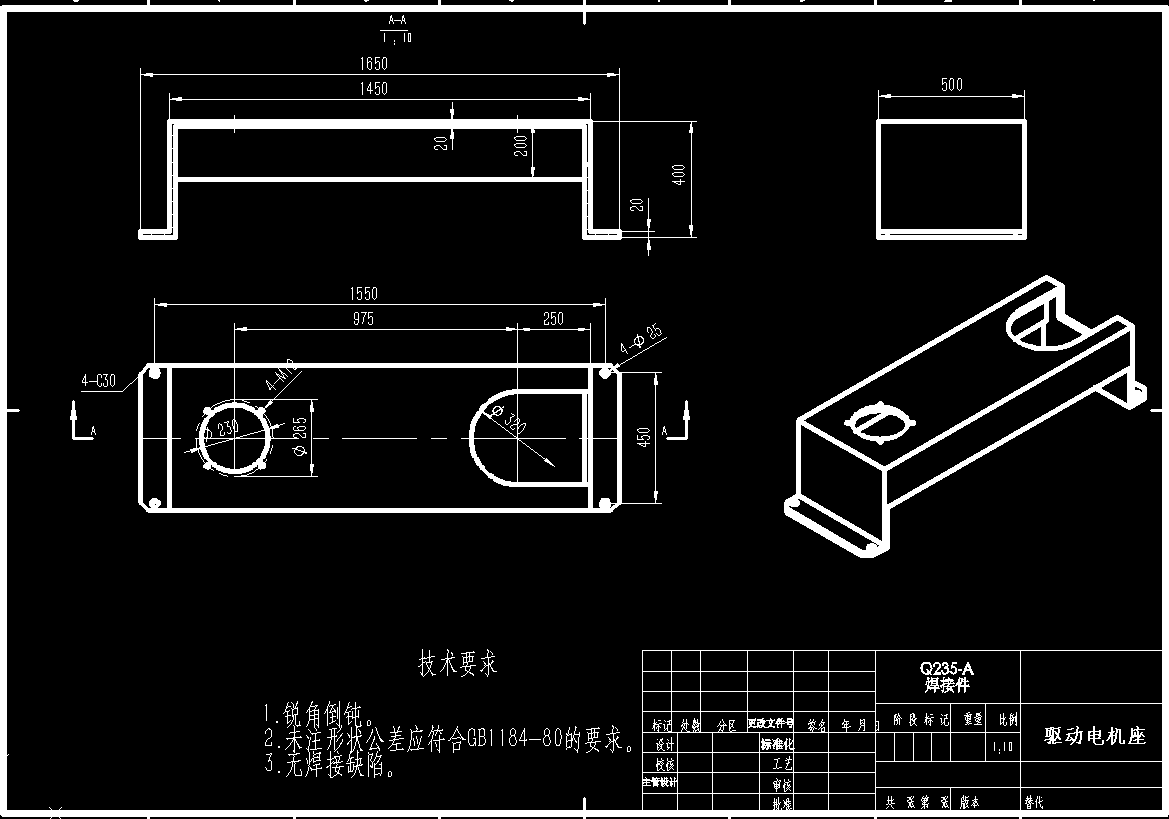

105	驱动电机座.SLDDRW	142.20K
106	驱动电机座.SLDPRT	127.53K
107	齿圈M5X166.SLDPRT	1.37M
108	2999.txt	536B

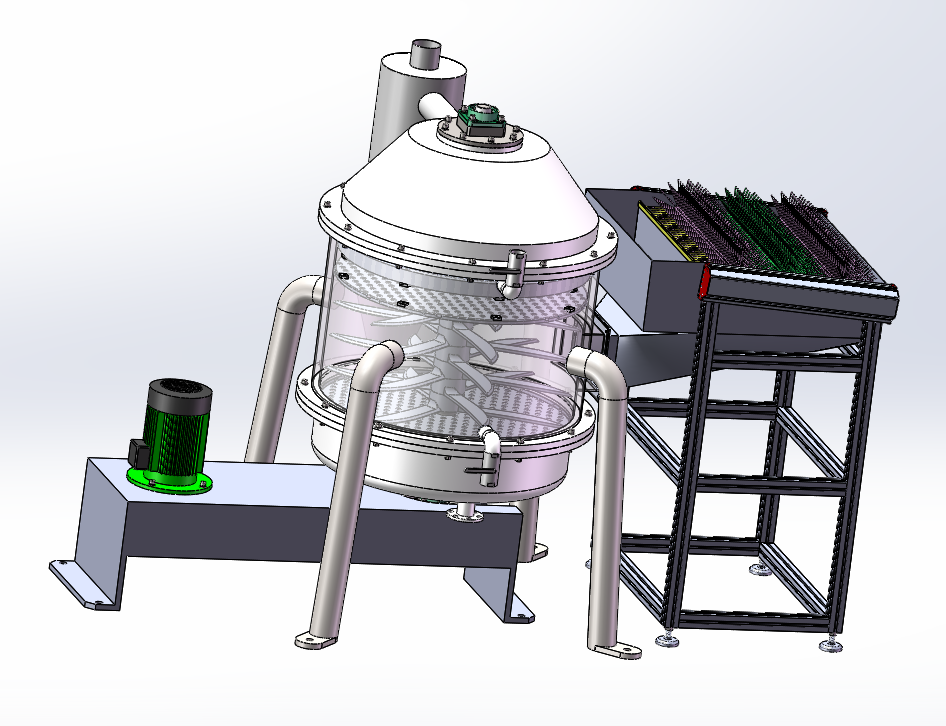

109	三维.png	341.23K
110	主轴.png	41.86K

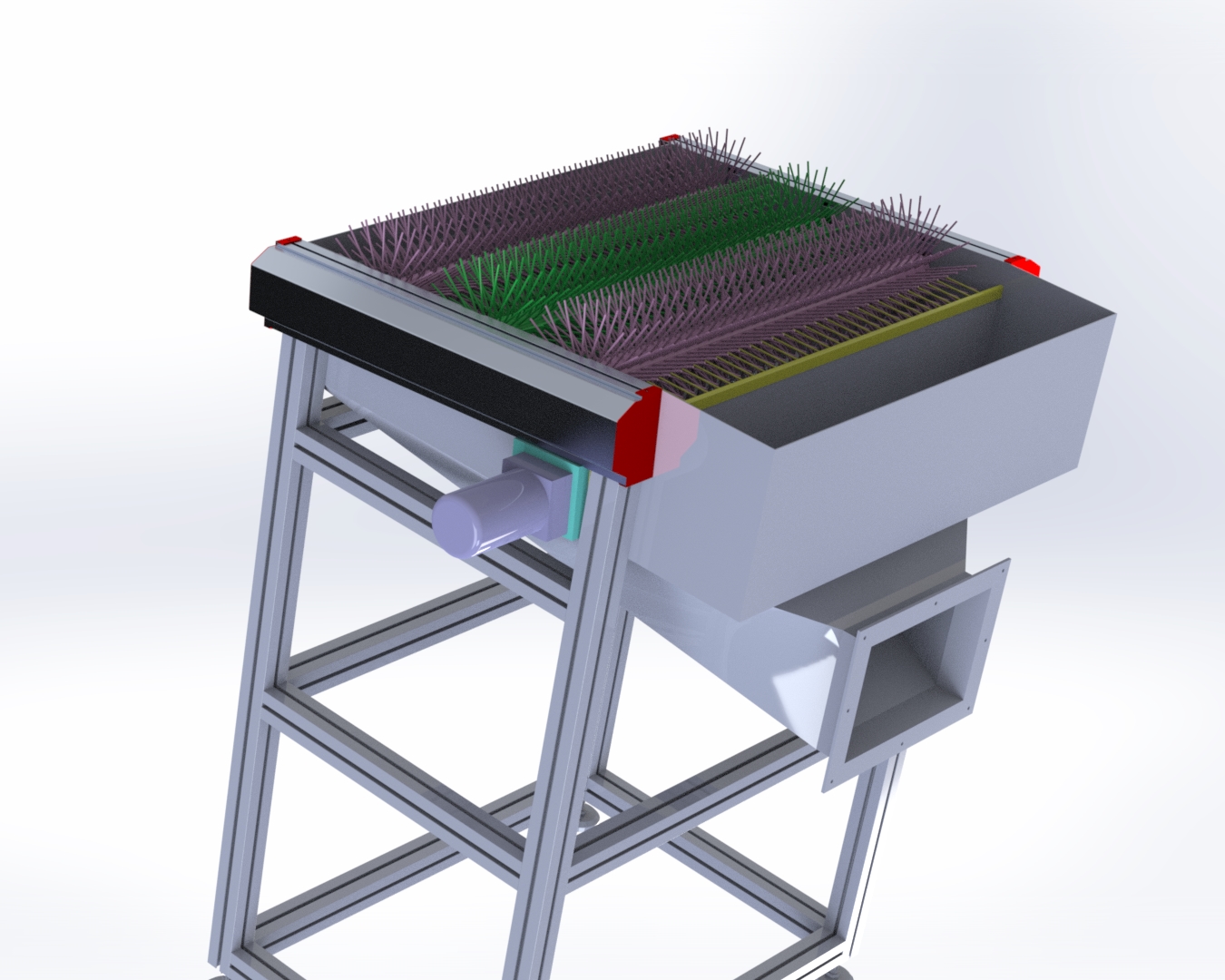

111	入料机构渲染图.jpg	500.51K

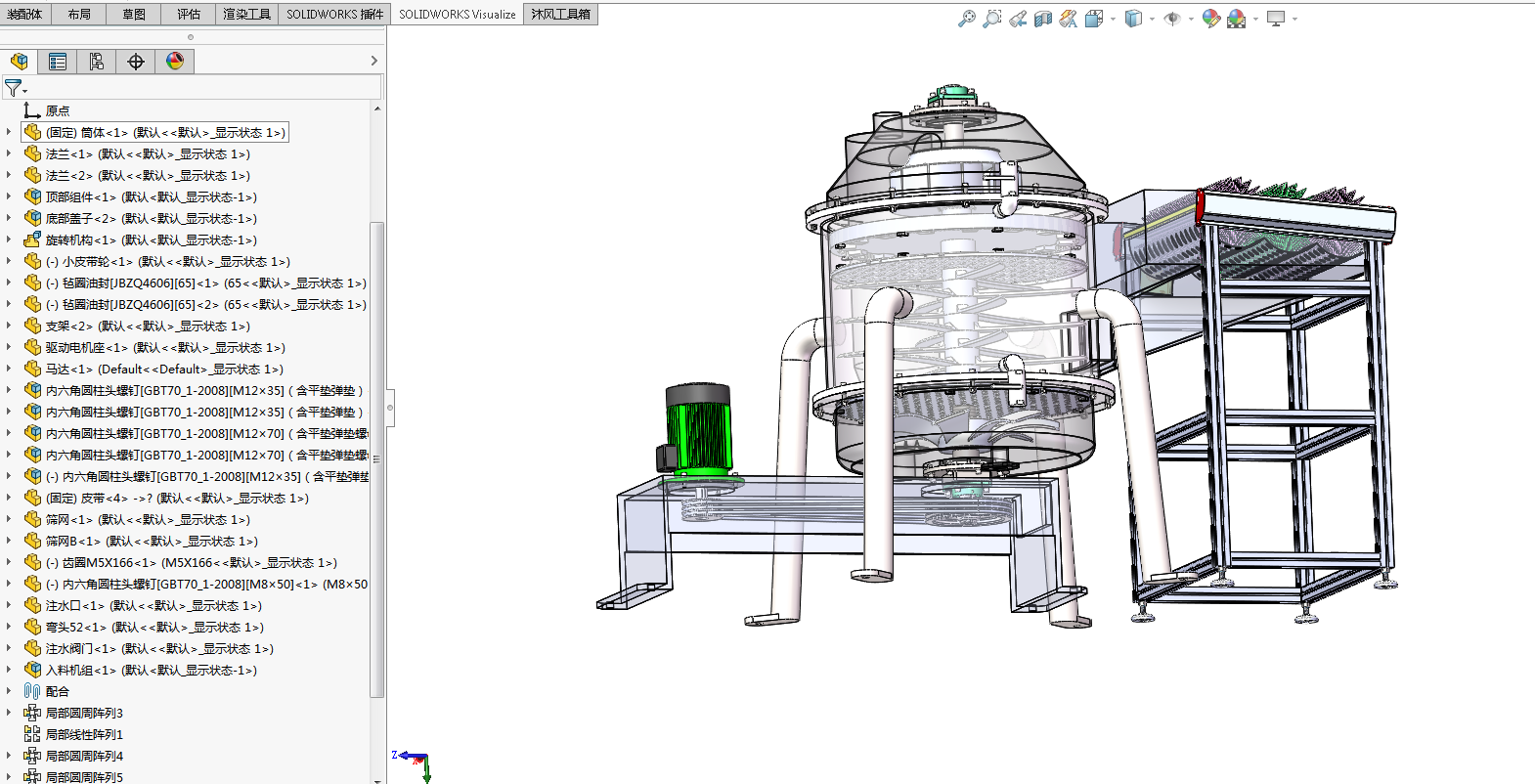

112	内部结构透视.png	422.74K
113	大皮带轮.png	46.76K
114	封板.png	24.74K

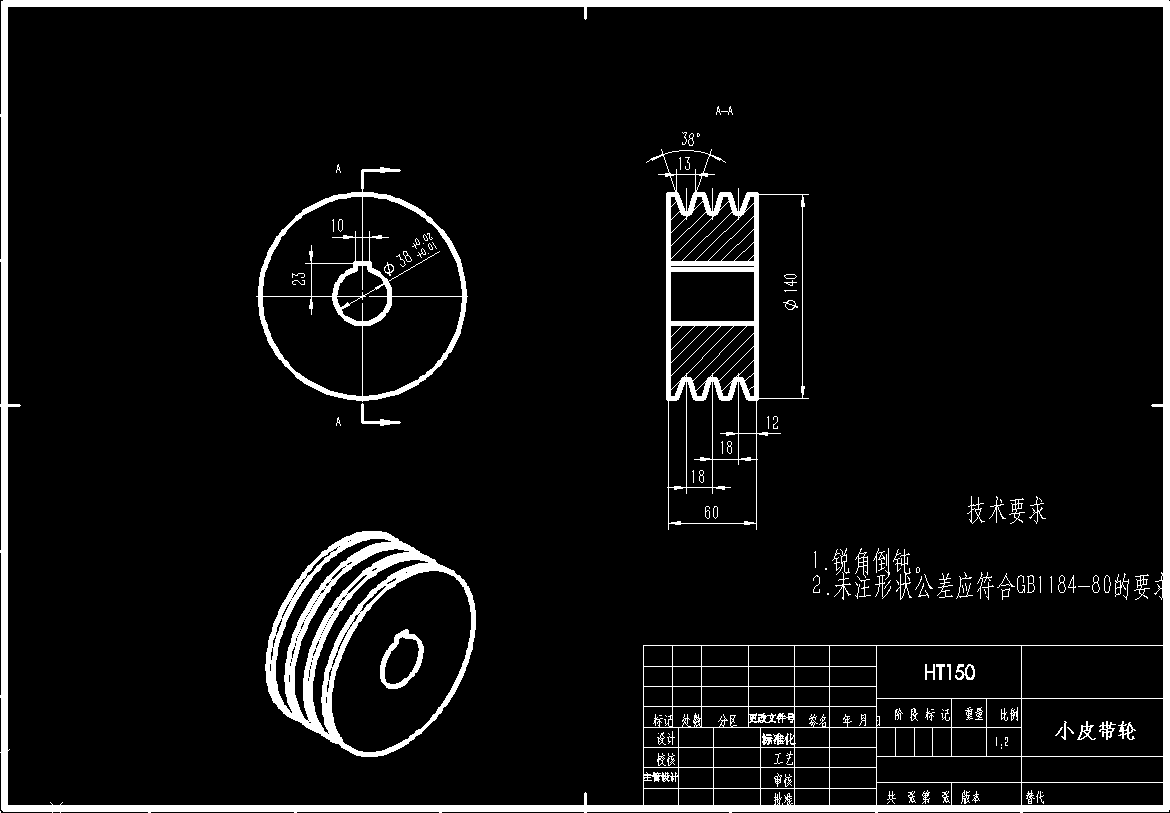

115	小皮带轮.png	34.09K

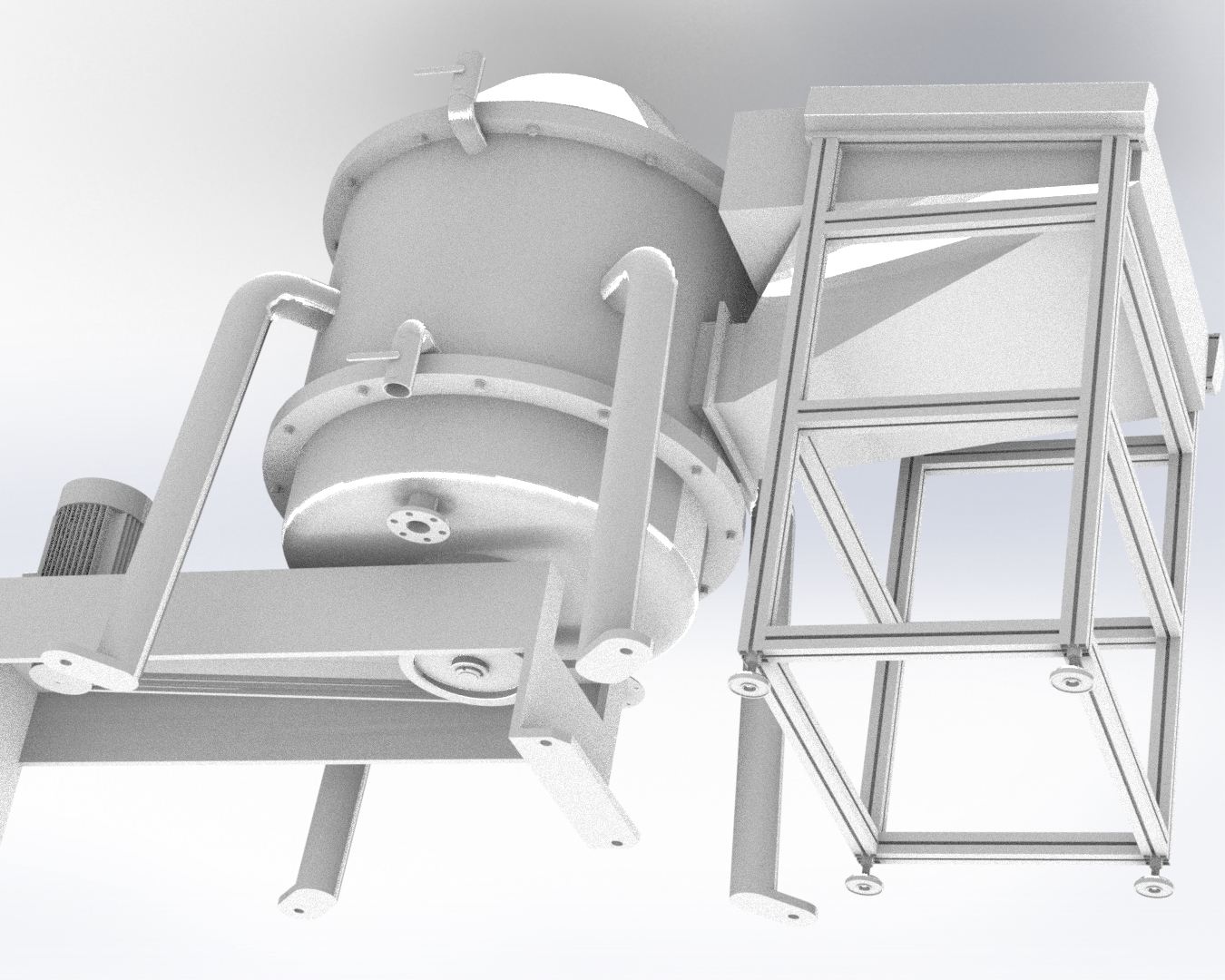

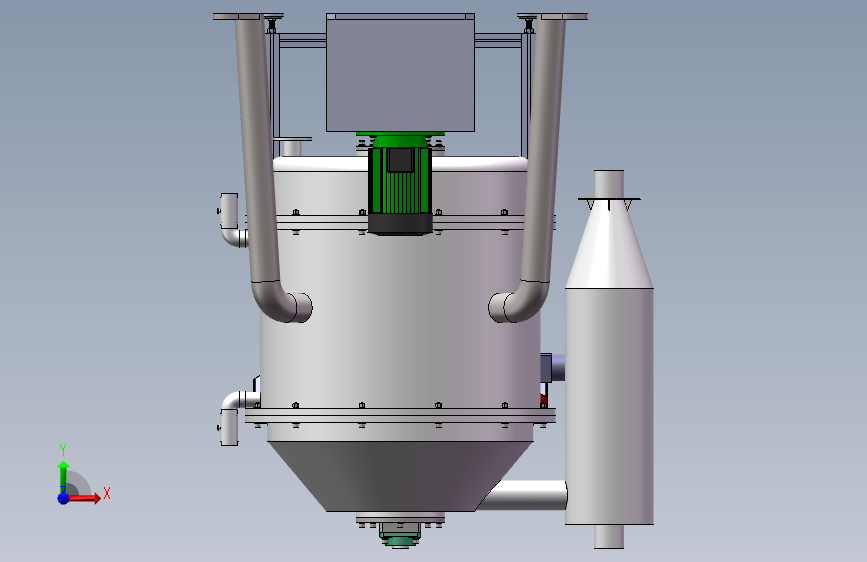

116	底部角度渲染.jpg	741.69K
117	护照.png	39.65K

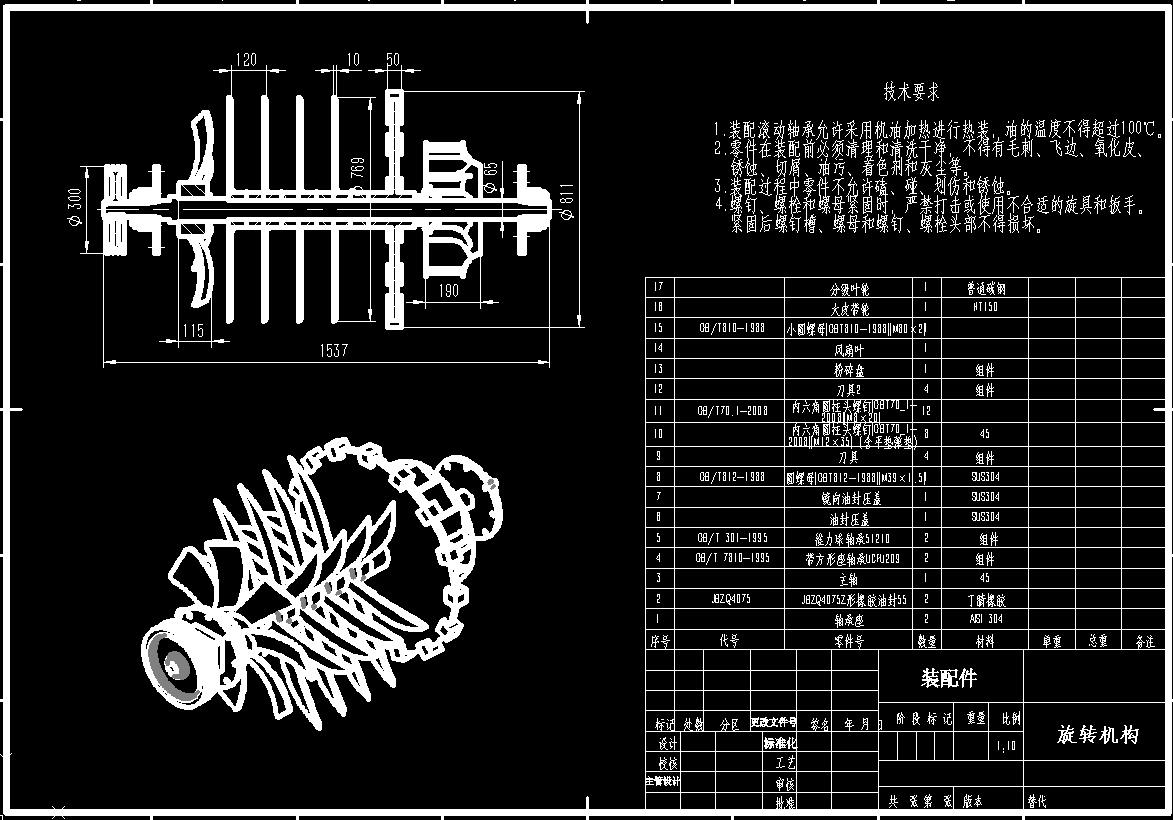

118	旋转机构.png	69.65K

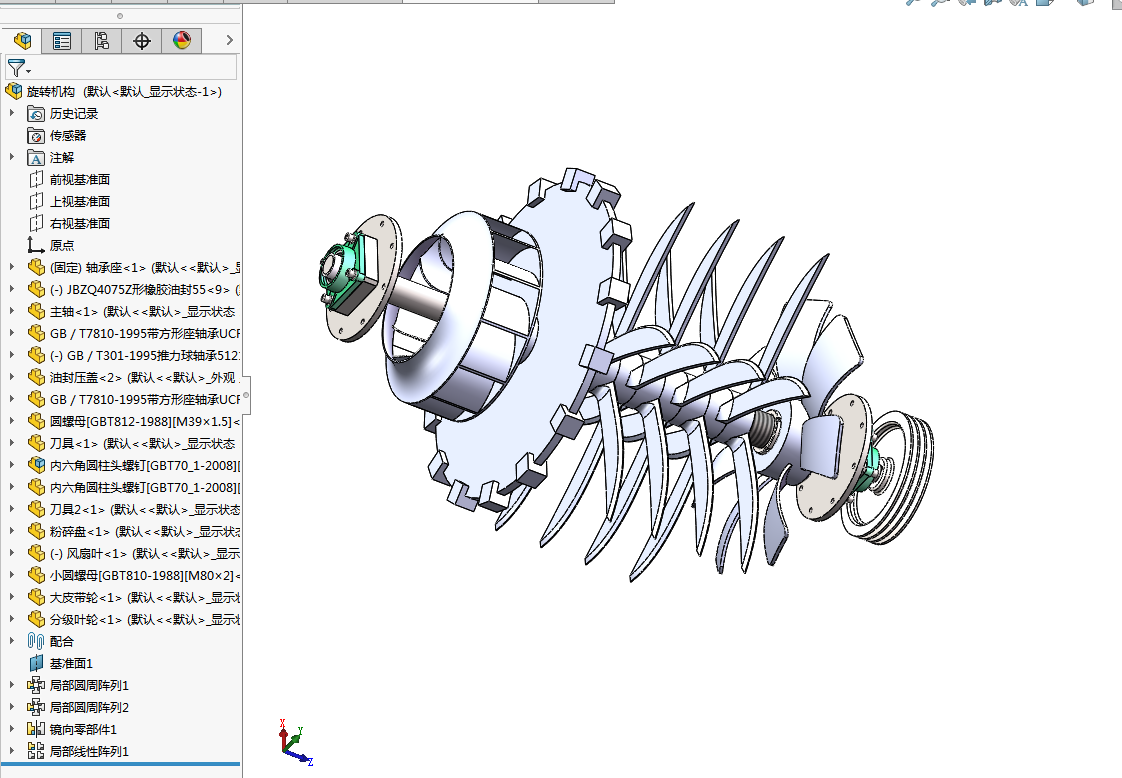

119	旋转机构模型树.png	208.49K

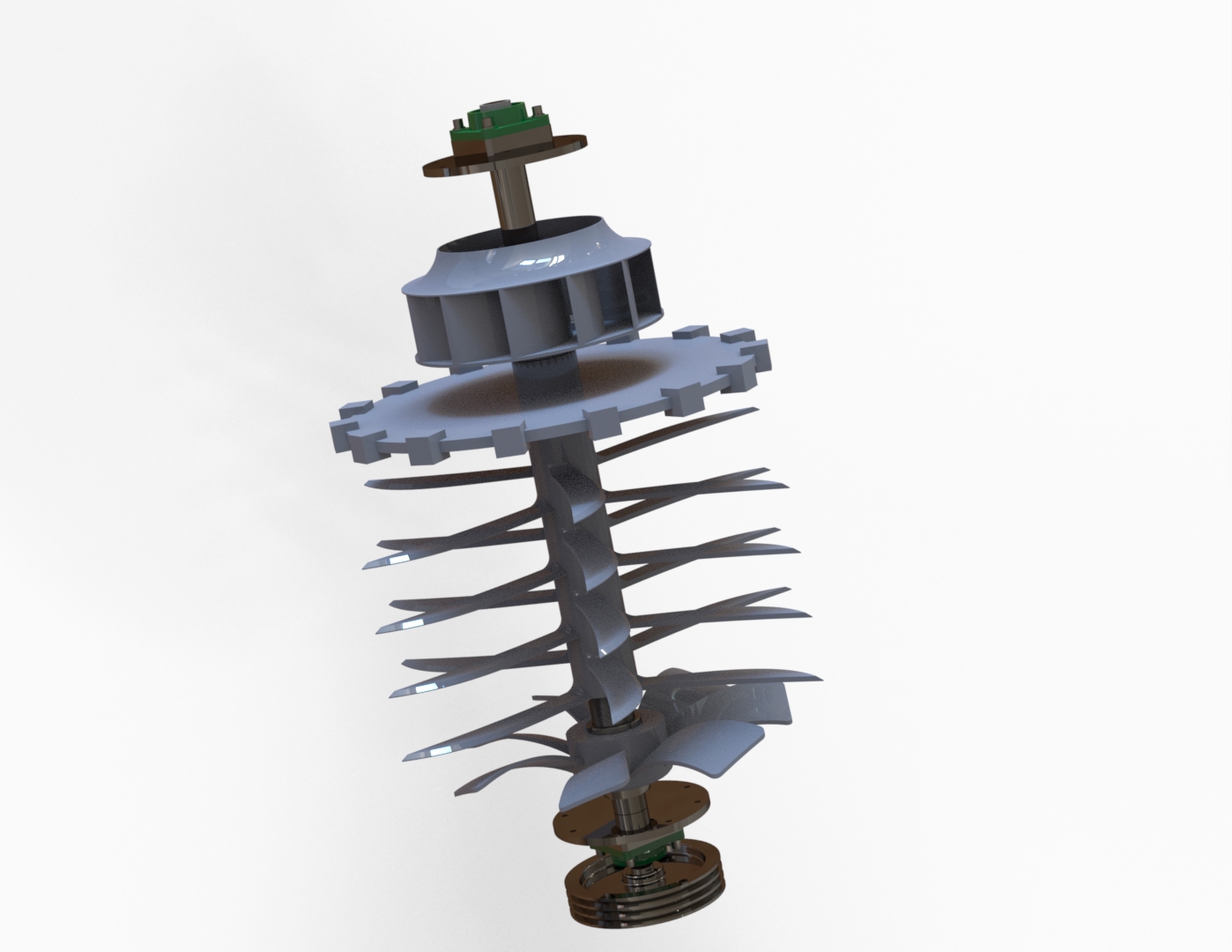

120	旋转机构渲染图.jpg	363.14K

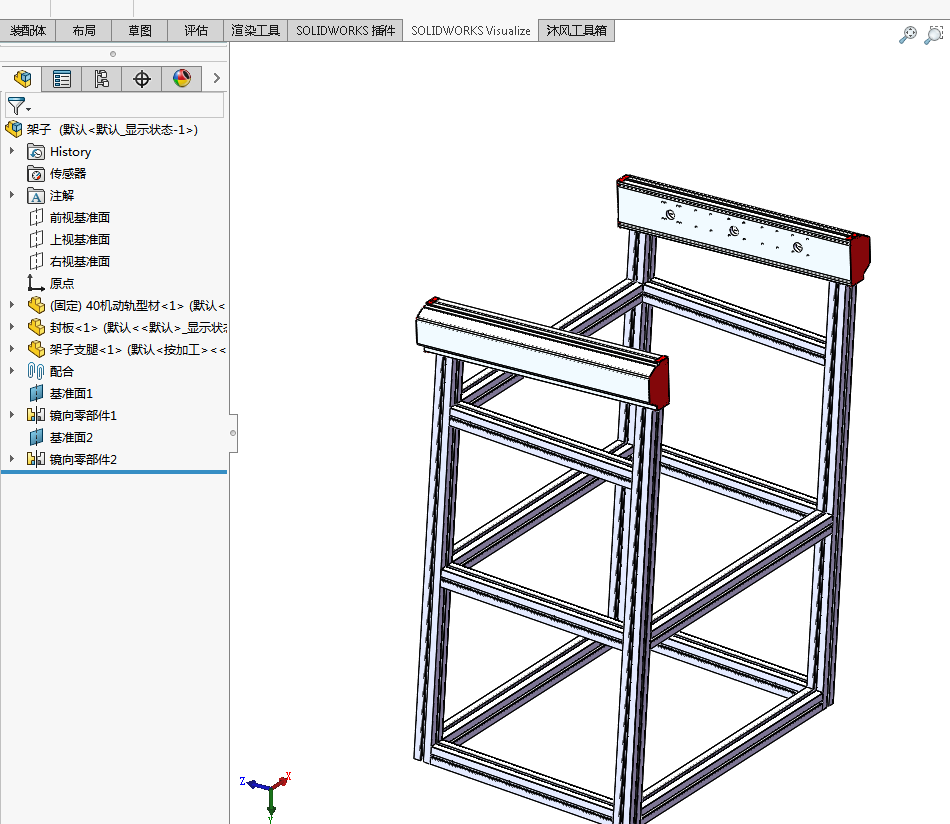

121	架体组装.png	150.82K

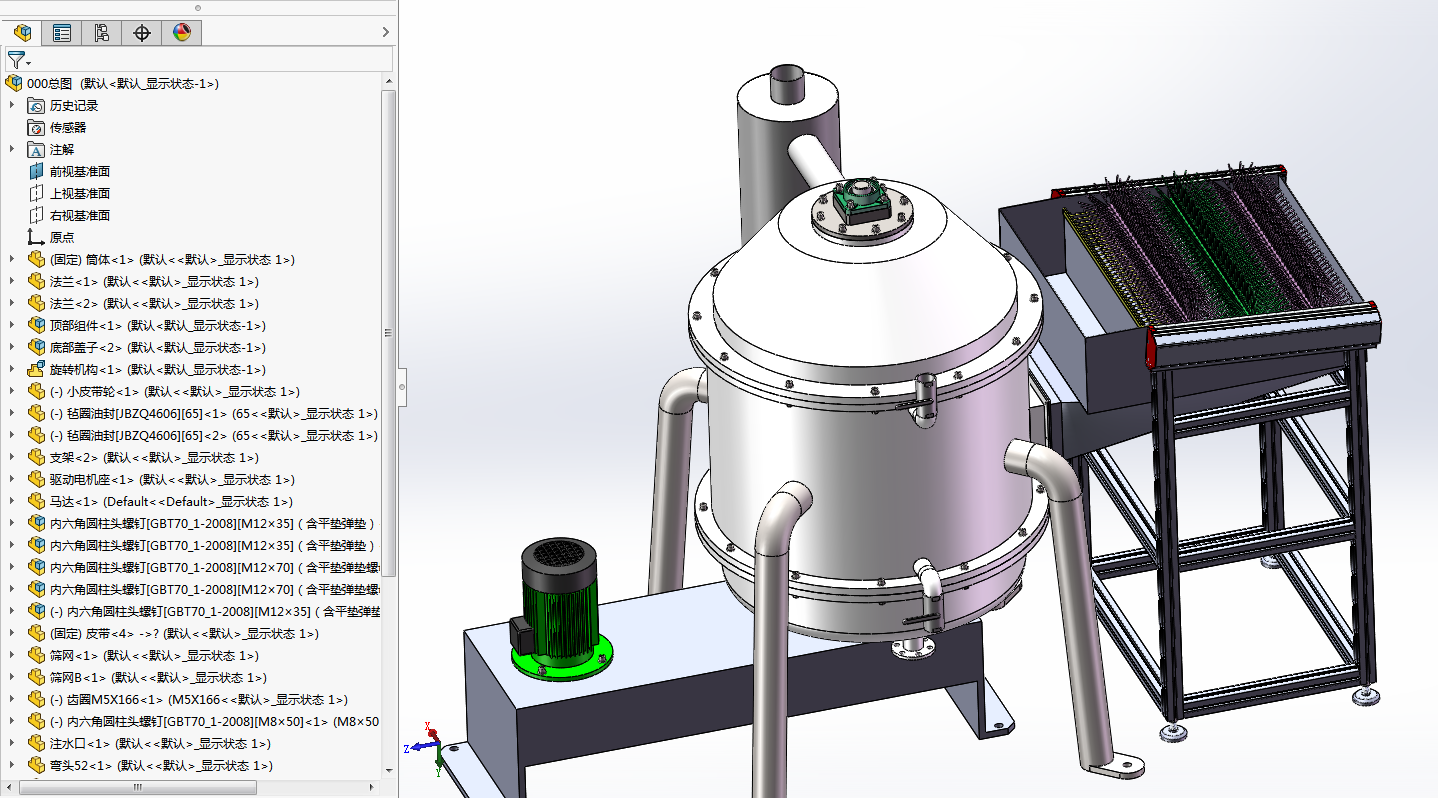

122	模型树.png	433.11K
123	油封压盖.png	49.10K

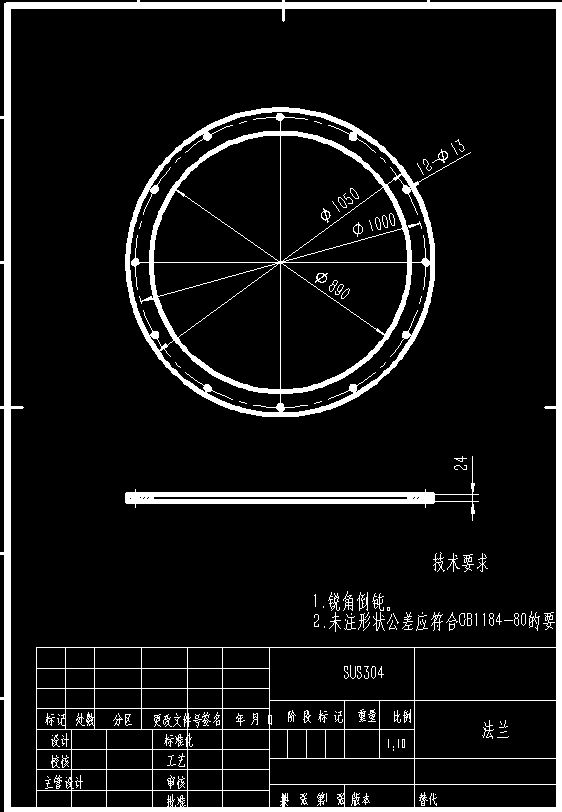

124	法兰.png	25.67K

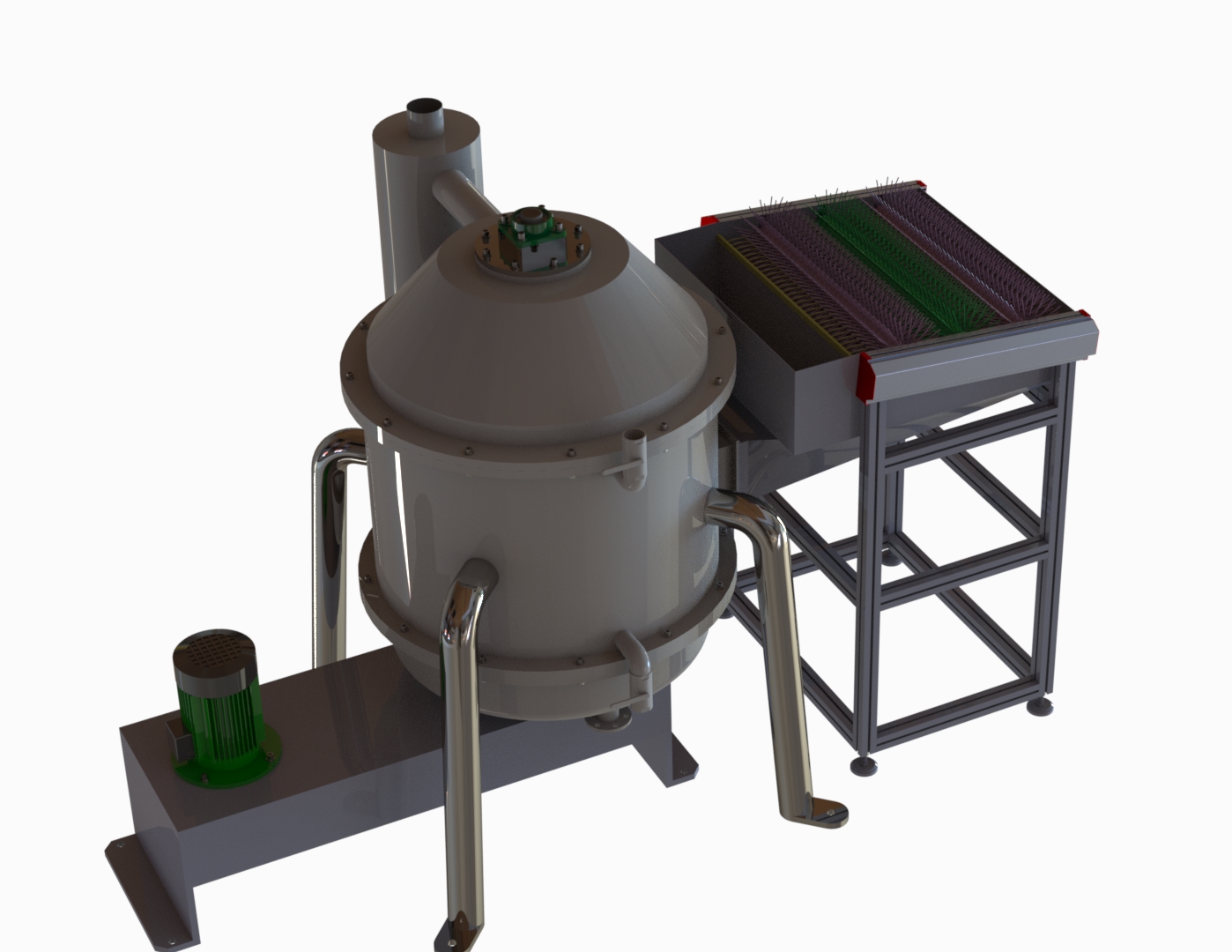

125	渲染图.jpg	373.45K
