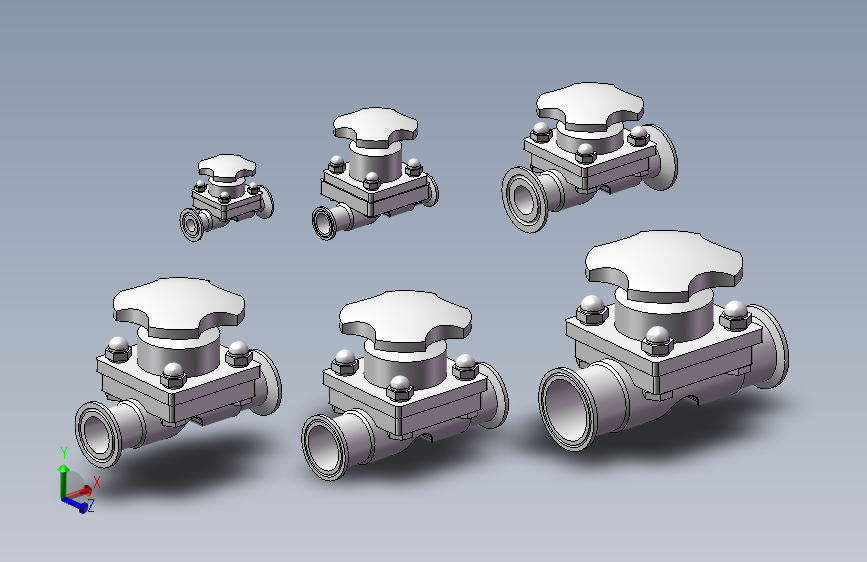

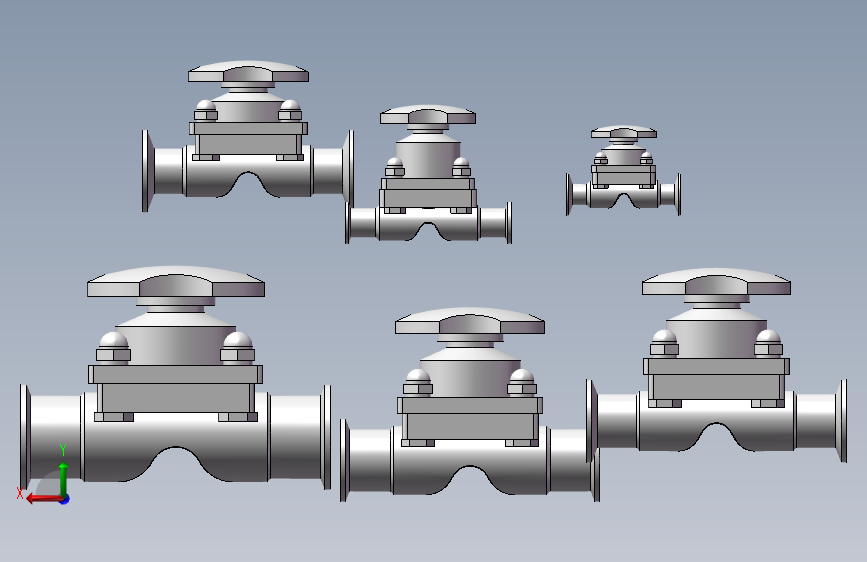

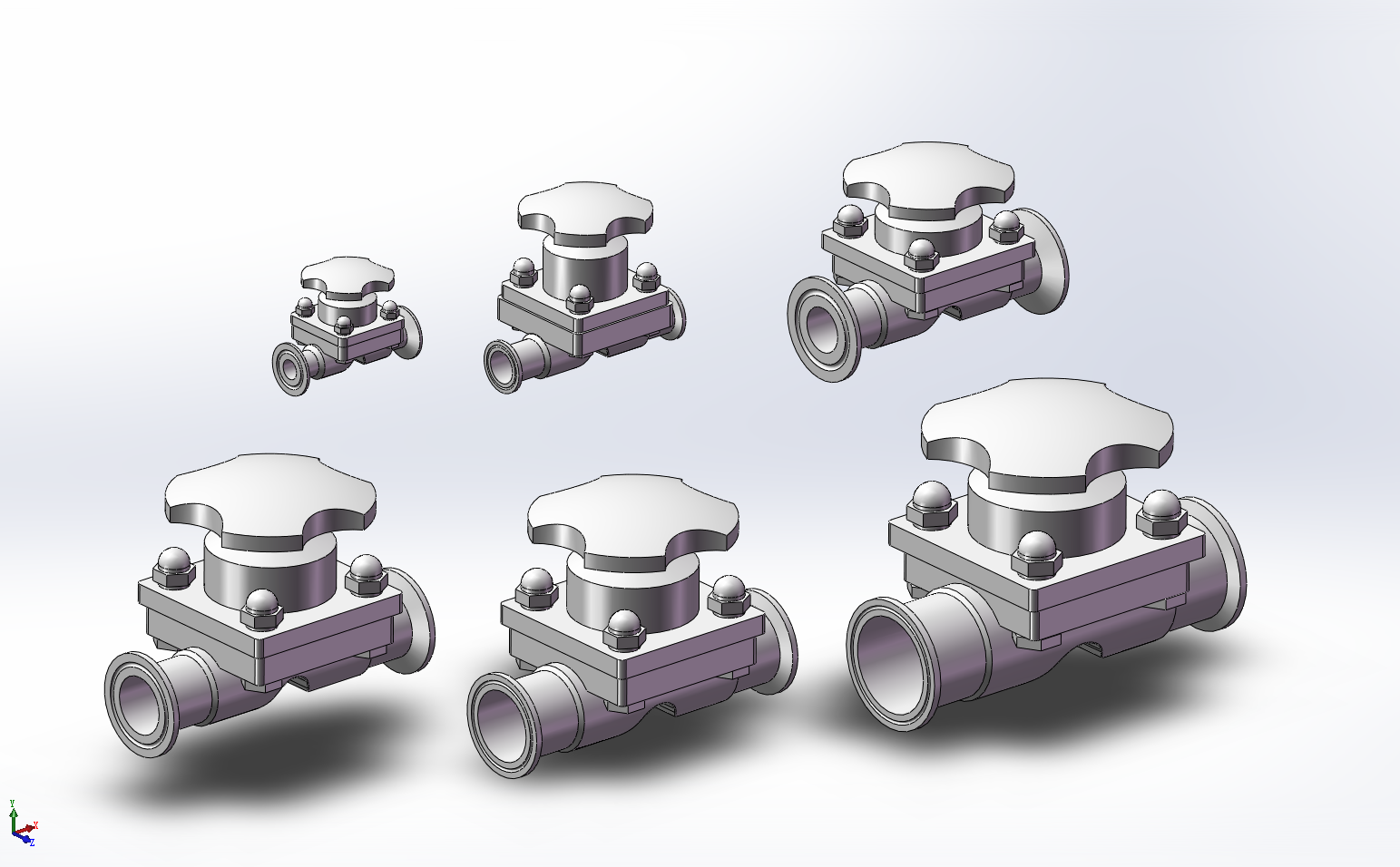

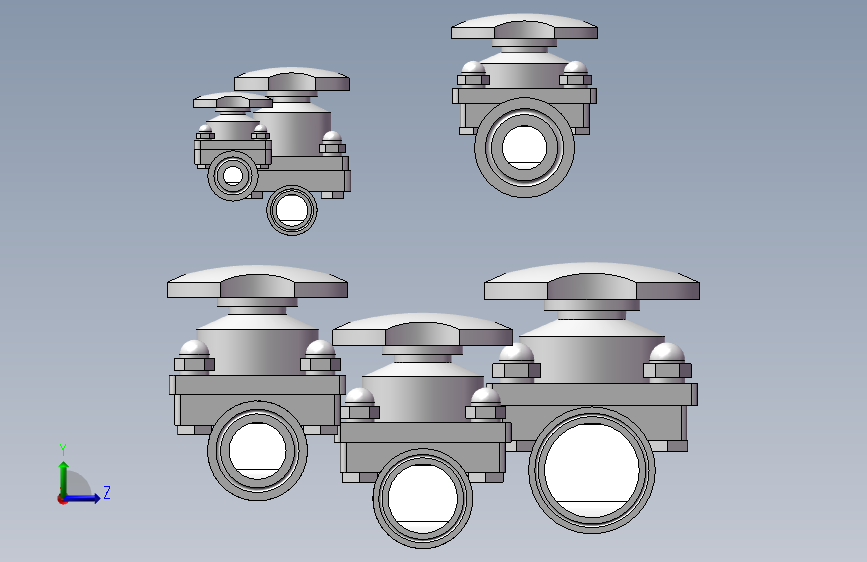

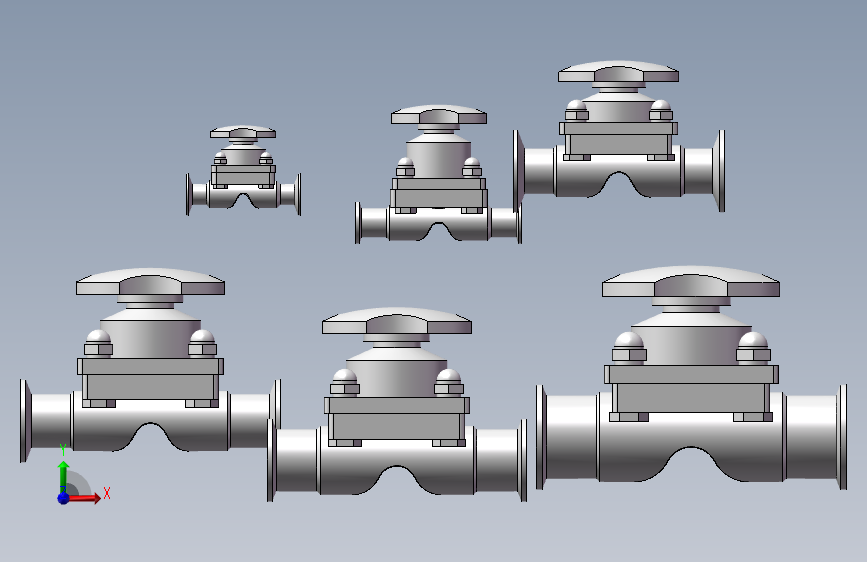

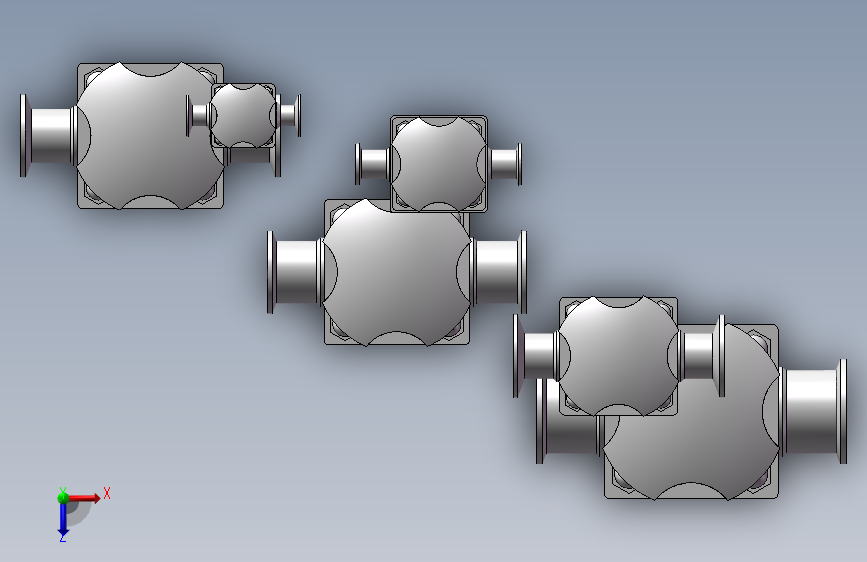

6款IGM-03卡箍式隔膜阀（ID:1928183）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17420973102883.zip | 2.85M |
| 2 | IGM-03卡箍式隔膜阀[IGM-03-1.25s].sldprt | 367.59K |
| 3 | IGM-03卡箍式隔膜阀[IGM-03-1.5s].sldprt | 369.29K |
| 4 | IGM-03卡箍式隔膜阀[IGM-03-1s].sldprt | 381.28K |
| 5 | IGM-03卡箍式隔膜阀[IGM-03-1／2s].sldprt | 358.70K |
| 6 | IGM-03卡箍式隔膜阀[IGM-03-2s].sldprt | 379.35K |
| 7 | IGM-03卡箍式隔膜阀[IGM-03-3／4s].sldprt | 356.58K |
| 8 | 装配体29.SLDASM | 797.54K |
此图纸下载需要30金币
立即下载
发布者
156****6923
创作: 7138
粉丝: 30
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：2.92M
所需金币：30
上传时间：2025-03-16 11:55:22
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
隔膜阀
图纸简介

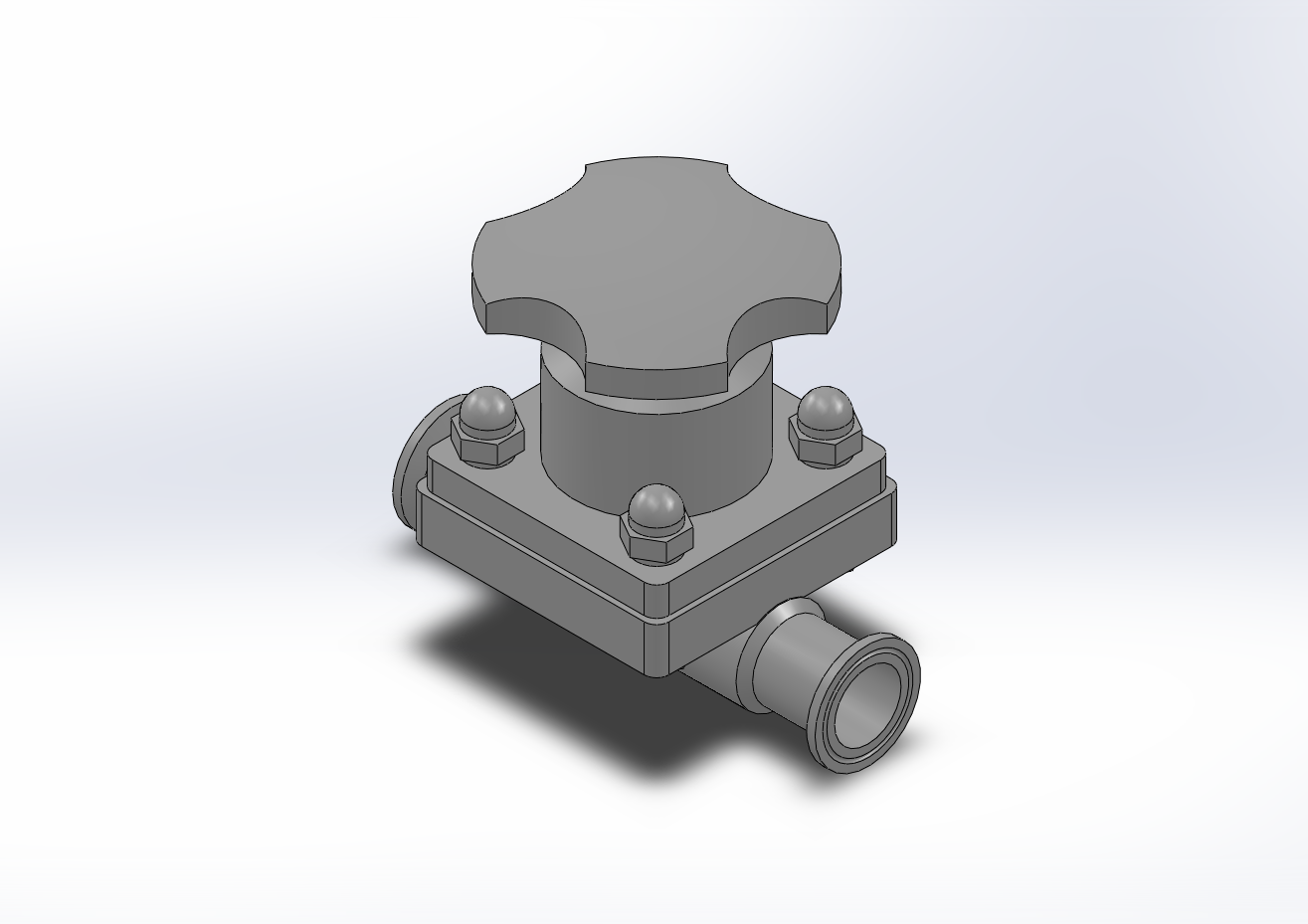

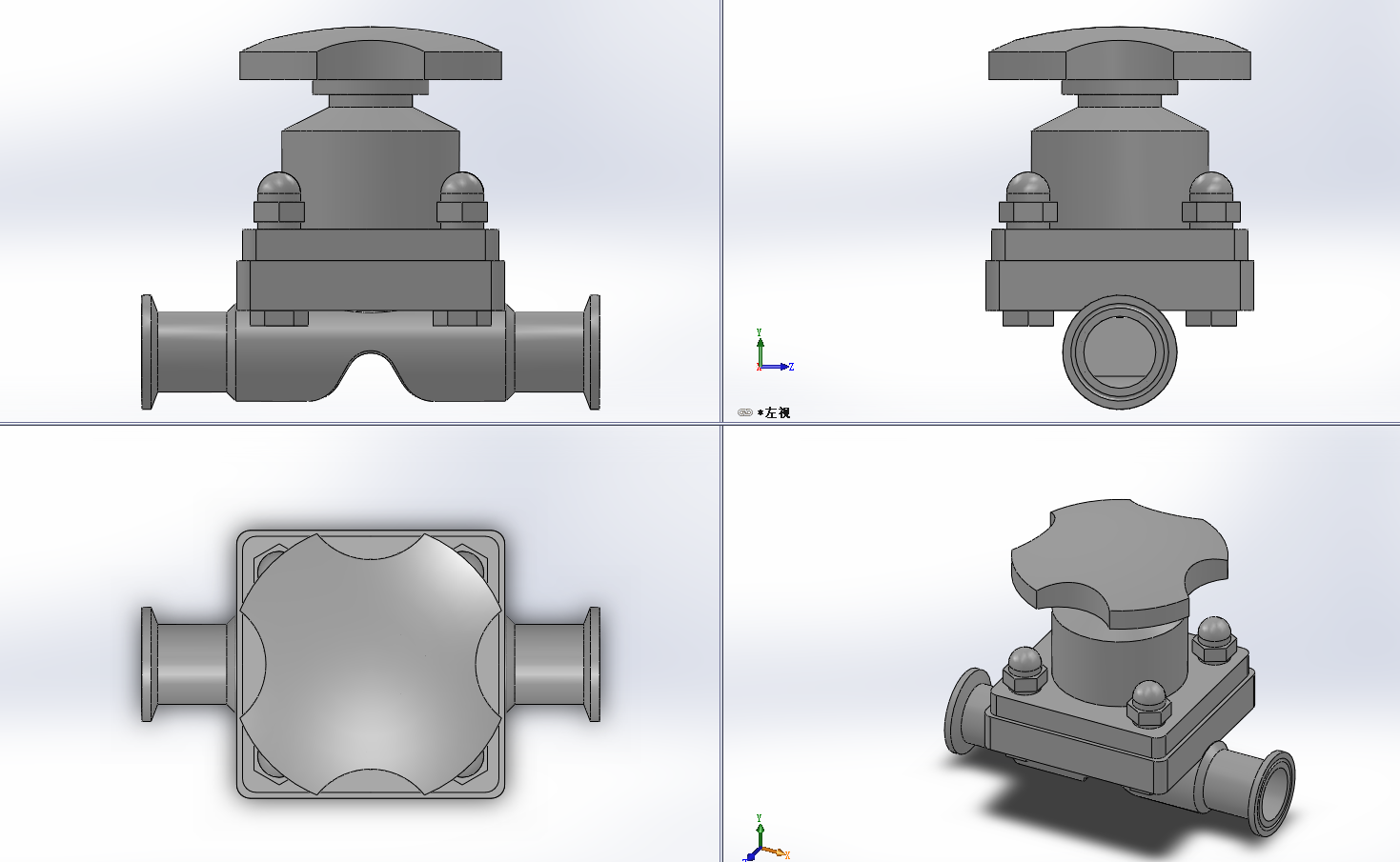

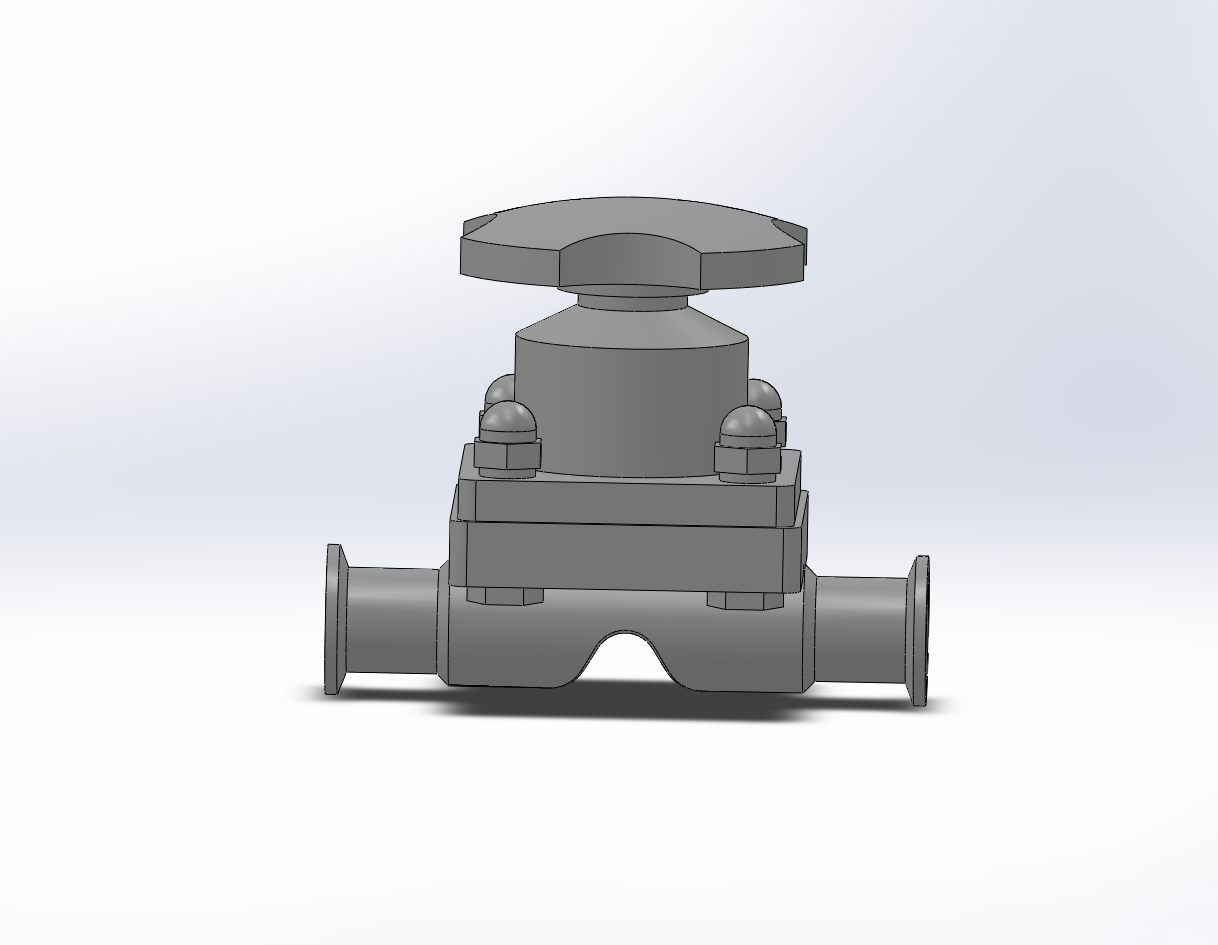

IGM-03卡箍式隔膜阀 ，是一种利用隔膜来隔离流体和阀体的阀门，主要由阀体、隔膜和卡箍组成。其工作原理是：当阀门关闭时，隔膜与阀体之间的空间被封闭，阻止流体流过；当阀门开启时，隔膜被压缩并弯曲，形成通路，使流体通过
