干燥剂调料包自动投包机SW（ID:1932443）

机械设备 / 非标机械 / 干燥剂调料包自动投包机SW

©非原创

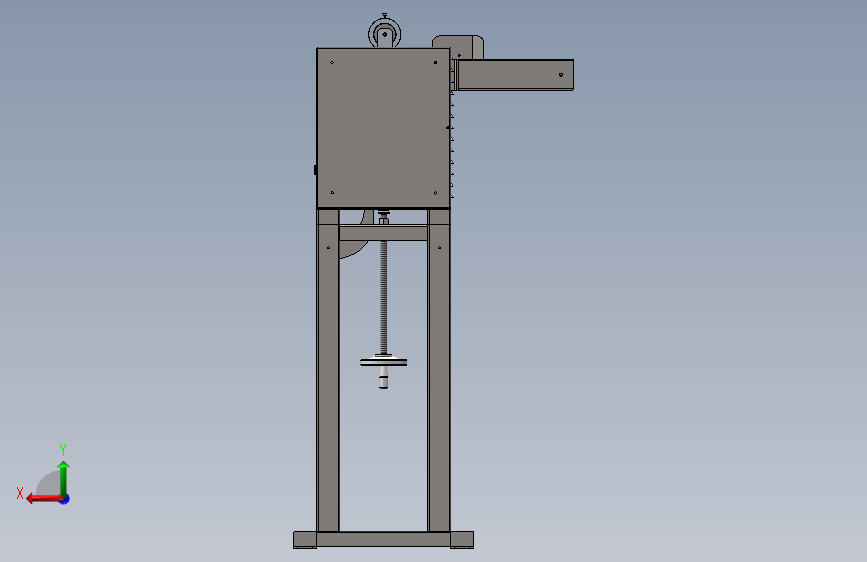

平面图

文件列表

#	文件名称	文件大小
1	17422213783542.rar	39.60M
2	80散热风扇.sldprt	431.00K
3	80散热风扇与网罩.SLDASM	589.50K
4	80散热风扇网罩.sldprt	487.00K
5	AC插座.SLDPRT	259.25K
6	BTL-01-16.sldprt	121.33K
7	C-NBM4-10.sldprt	315.61K
8	DGUT17228.00-02压紧座.SLDPRT	98.78K
9	DGUT17228.00-03压紧螺钉.SLDPRT	168.75K
10	DGUT17228.00-04物料检测安装座.SLDPRT	268.13K
11	DGUT17228.00-05物料导向板.SLDPRT	213.30K
12	DGUT17228.00-06放卷轴.SLDPRT	132.56K
13	DGUT17228.00-07放卷支架.SLDPRT	200.82K
14	DGUT17228.00-08断路器垫板.SLDPRT	76.76K
15	DGUT17228.00-09机壳后门板.SLDPRT	205.69K
16	DGUT17228.00-10电气安装板.SLDPRT	142.75K
17	DGUT17228.00-11活动底架.SLDPRT	251.85K
18	DGUT17228.00-12固定底架.SLDPRT	409.84K
19	DGUT17228.00-13升降丝杆.SLDPRT	133.95K
20	DGUT17228.00-14断路器安装座.SLDPRT	130.88K
21	DGUT17228.00干燥剂投包机.SLDASM	7.77M
22	DGUT17228.01-02导向滚筒.SLDPRT	93.05K
23	DGUT17228.01-03导向滚筒轴.SLDPRT	123.65K
24	DGUT17228.01-04滚筒挡圈.SLDPRT	113.87K
25	DGUT17228.01导向滚筒机构.SLDASM	168.89K
26	DGUT17228.02-01导向轮安装座.SLDPRT	103.54K
27	DGUT17228.02-02导向轮销轴.SLDPRT	142.24K
28	DGUT17228.02-03导向轮.SLDPRT	112.08K
29	DGUT17228.02导向轮机构.SLDASM	169.06K
30	DGUT17228.03-01滑道安装支架.SLDPRT	117.65K
31	DGUT17228.03-02滑道2.SLDPRT	196.45K
32	DGUT17228.03-03滑道1.SLDPRT	196.40K
33	DGUT17228.03滑道部装.SLDASM	148.41K
34	DGUT17228.04-01切包安装板.SLDPRT	166.57K
35	DGUT17228.04-10切刀连杆.SLDPRT	99.59K
36	DGUT17228.04-11活动切刀连接板.SLDPRT	77.90K
37	DGUT17228.04-12动切刀.SLDPRT	158.73K
38	DGUT17228.04-13切刀压紧弹簧.SLDPRT	1.95M
39	DGUT17228.04-14固定切刀.SLDPRT	76.32K
40	DGUT17228.04-15亚克力防护板.SLDPRT	82.78K
41	DGUT17228.04-16导向座1.SLDPRT	109.20K
42	DGUT17228.04-17导向座2.SLDPRT	138.86K
43	DGUT17228.04-2轴承垫块.SLDPRT	102.13K
44	DGUT17228.04-3压紧臂螺纹销.SLDPRT	151.00K
45	DGUT17228.04-4切刀压紧臂1.SLDPRT	216.51K
46	DGUT17228.04-5切刀压紧臂2.SLDPRT	134.29K
47	DGUT17228.04-6切包安装竖板1.SLDPRT	105.99K
48	DGUT17228.04-6固定切刀安装板.SLDPRT	103.72K
49	DGUT17228.04-7切包安装竖板2.SLDPRT	141.89K
50	DGUT17228.04-8导向轴承座.SLDPRT	115.35K
51	DGUT17228.04-9切刀导杆.SLDPRT	108.80K
52	DGUT17228.04切包机构.SLDASM	2.15M
53	DGUT17228.05-1感应摆杆.SLDPRT	83.31K
54	DGUT17228.05-2摆杆销轴.SLDPRT	145.06K
55	DGUT17228.05-3压料滚筒销轴.SLDPRT	97.07K
56	DGUT17228.05-4压料滚筒.SLDPRT	90.35K
57	DGUT17228.05送料感应机构.SLDASM	228.58K
58	DGUT17228.06-10从动包胶滚筒弹簧.SLDPRT	1.30M
59	DGUT17228.06-11垫管.SLDPRT	97.88K
60	DGUT17228.06-1连接板.SLDPRT	151.35K
61	DGUT17228.06-2主动滚筒轴承座.SLDPRT	155.26K
62	DGUT17228.06-3拉杆.SLDPRT	106.37K
63	DGUT17228.06-4调节板.SLDPRT	136.14K
64	DGUT17228.06-5主动包胶滚筒.SLDPRT	165.42K
65	DGUT17228.06-7刚性联轴器.SLDPRT	160.85K
66	DGUT17228.06-8从动包胶滚筒.SLDPRT	115.24K
67	DGUT17228.06-9从动包胶滚筒轴.SLDPRT	131.22K
68	DGUT17228.06主动滚筒部装.SLDASM	2.61M
69	DGUT17228.07-1塑料滚筒安装座.SLDPRT	189.74K
70	DGUT17228.07-2塑料滚筒.SLDPRT	108.64K
71	DGUT17228.07-3塑料滚筒轴.SLDPRT	104.25K
72	DGUT17228.07-4滚筒轴垫片.SLDPRT	69.12K
73	DGUT17228.07塑料滚筒部装.SLDASM	205.00K
74	DGUT17228.08-1卷料轴承座.SLDPRT	142.49K
75	DGUT17228.08-2卷料主动轴.SLDPRT	97.17K
76	DGUT17228.08-3拉料轮.SLDPRT	129.34K
77	DGUT17228.08-4刚性联轴器B.SLDPRT	134.20K
78	DGUT17228.08-5刚性联轴器A.SLDPRT	138.33K
79	DGUT17228.08主动卷料机构.SLDASM	1.12M
80	DGUT17228.09-1压紧拉料轮轴承座.SLDPRT	159.36K
81	DGUT17228.09-2压紧拉料轮轴.SLDPRT	115.31K
82	DGUT17228.09-3摆动轴.SLDPRT	95.62K
83	DGUT17228.09-5压紧螺纹垫片.SLDPRT	78.67K
84	DGUT17228.09-6摆动角铁.SLDPRT	142.00K
85	DGUT17228.09-7编码器支架.SLDPRT	179.48K
86	DGUT17228.09从动卷料机构.SLDASM	1.68M
87	DGUT17228.10-01电机安装板.SLDPRT	144.84K
88	DGUT17228.10-02光电开关安装板.SLDPRT	149.01K
89	DGUT17228.10-03切刀销轴.SLDPRT	99.34K
90	DGUT17228.10-04切刀连杆.SLDPRT	78.35K
91	DGUT17228.10-05偏心块.SLDPRT	127.79K
92	DGUT17228.10-06配重块.SLDPRT	75.82K
93	DGUT17228.10切料电机部装.SLDASM	189.59K
94	DGUT17228.10压紧座.SLDPRT	99.14K
95	DGUT172280.09-4大垫片.SLDPRT	68.71K
96	DGUT17288.00-01机壳.SLDPRT	1.57M
97	DGUT17288.01-01导向滚筒固定板.SLDPRT	71.16K
98	GB╱T6170-2000[1型六角螺母A级和B级M4].sldprt	116.67K
99	GB╱T70.1-2008[内六角圆柱头螺钉M4×8].sldprt	136.00K
100	GB╱T70.1-2008[内六角圆柱头螺钉M6×20].sldprt	136.45K
101	GB／T276-2013[两面带密封圈（非接触式）的深沟球轴承[60000-2RZ]6000-2RZ].sldprt	1.05M
102	GB／T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]6000-2Z].sldprt	1.11M
103	GB／T301-1995[推力球轴承[51000]51201].sldprt	269.05K
104	GB／T41-2000[六角螺母C级M16].sldprt	114.61K
105	GB／T41-2000[六角螺母C级M5].sldprt	118.07K
106	GB／T6170-2000[1型六角螺母A级和B级M10].sldprt	105.00K
107	GB／T70.1-2008[内六角圆柱头螺钉M5×55].sldprt	80.31K
108	GB／T70.1-2008[内六角圆柱头螺钉M6×45].sldprt	160.99K
109	GB／T896-1986[开口挡圈6].sldprt	84.71K
110	GB／T896-1986[开口挡圈8].sldprt	83.69K
111	GB／T896-1986[开口挡圈9].sldprt	84.84K
112	GB／T93-1987[标准型弹性垫圈装配5].sldprt	76.67K
113	GB／T95-2002[平垫圈C级6].sldprt	61.82K
114	NBMP4-16-15-B.sldprt	131.57K
115	NBMSX4-16-15.sldprt	290.74K
116	SLMNA6.sldprt	89.79K

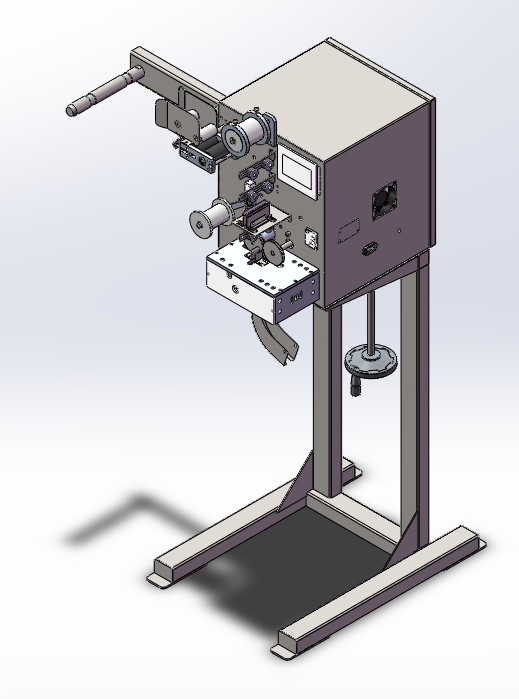

117	三维总图.png	107.72K

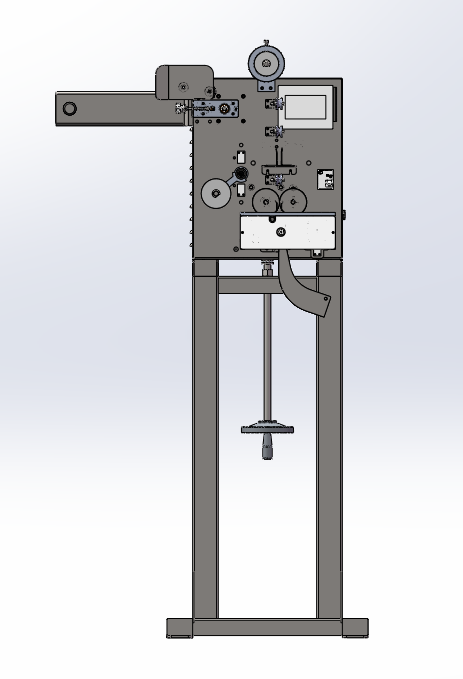

118	主视图.png	51.18K
119	五星旋钮HLE-D25-M5-L15.SLDPRT	302.81K

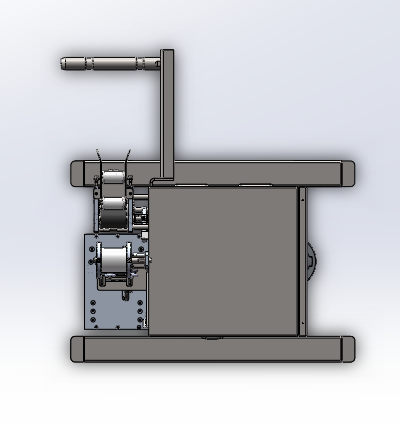

120	俯视图.png	58.47K
121	压紧弹簧YSWF-D12-L40.SLDPRT	560.42K
122	压紧轴承btl-16_asm.SLDASM	133.47K

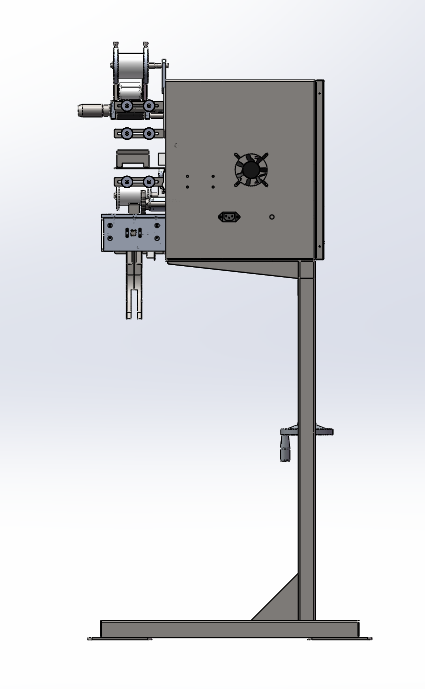

123	左视图.png	45.40K
124	带挡圈轴承BCF-A10-D22.SLDPRT	183.93K
125	接近开关F3N-17DN05-N.SLDPRT	68.47K
126	散热风扇80×80×25.SLDASM	200.10K
127	无油衬套12×14×15.SLDPRT	101.63K
128	无油衬套20×23×20.SLDPRT	138.15K
129	无油衬套BSFK-D6-L10.SLDPRT	103.63K
130	松下短路器BJS1521-N.SLDPRT	101.44K
131	步进电机57H2P9850A4.SLDPRT	496.28K
132	步进电机86H2P6860A4.SLDPRT	185.92K
133	漏电保护器DZ267LE-32-25.SLDPRT	328.76K
134	电机3IK15RGN-CW3GN-75K.SLDPRT	375.85K
135	禾川触摸屏TP2504-E.SLDPRT	76.07K
136	编码器EA640P06A-1000-2M.SLDPRT	179.38K
137	背波手轮HWLE-122.SLDPRT	417.34K
138	蝶型螺钉CHBS5-10.sldprt	120.27K
139	螺纹沟槽式联轴器-止动螺丝型cpna-d17_5-A6-B6.SLDPRT	257.85K
