五个液冷电池包储能装配总成（ID:1932722）

生活办公 / 生活用品 / 五个液冷电池包储能装配总成

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17422664953761.rar	5.98M

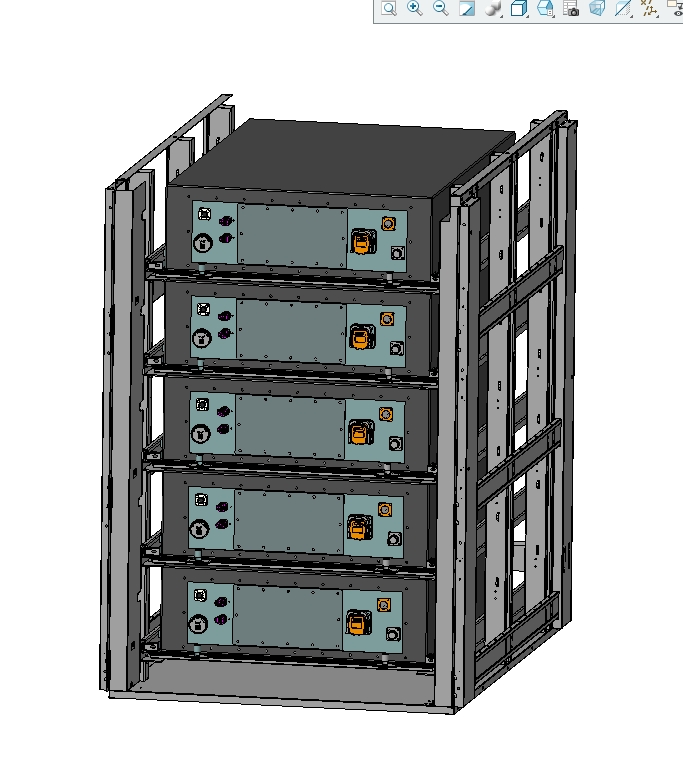

2	5个液冷电池包装配总成.png	159.76K
3	ts-nbp_电池仓内部组件__out.log.1	7.76K
4	五个液冷电池包装配总成.stp	33.31M

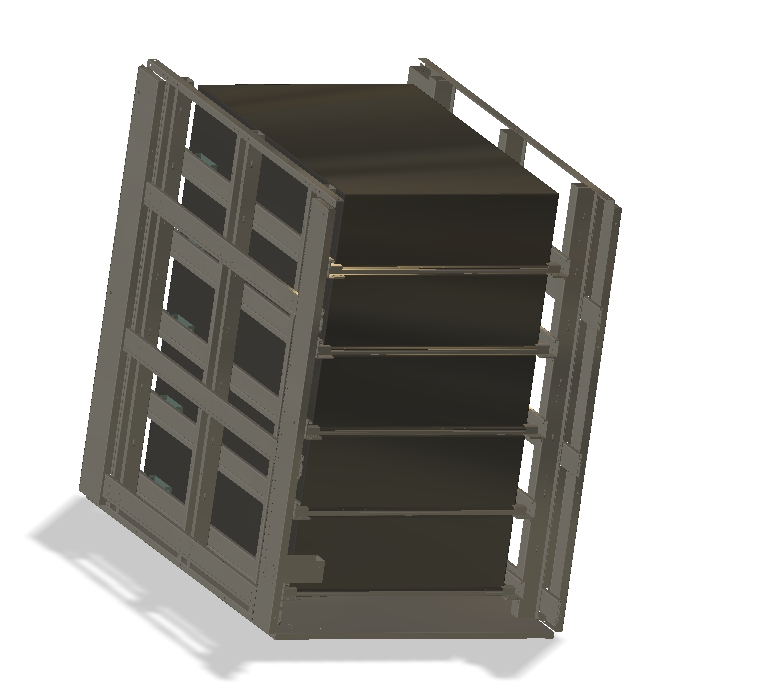

5	侧面结构.png	147.63K

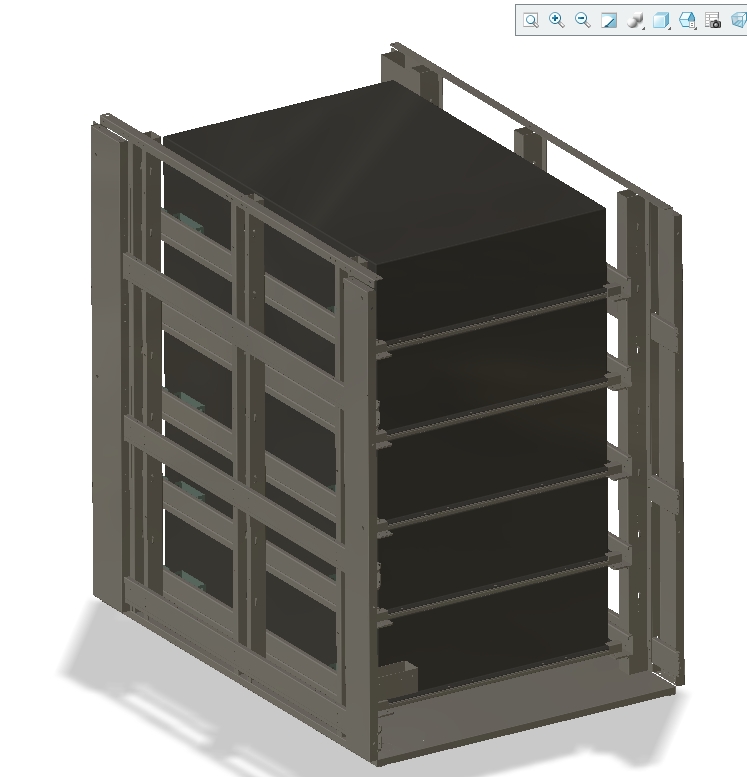

6	后部.png	143.62K

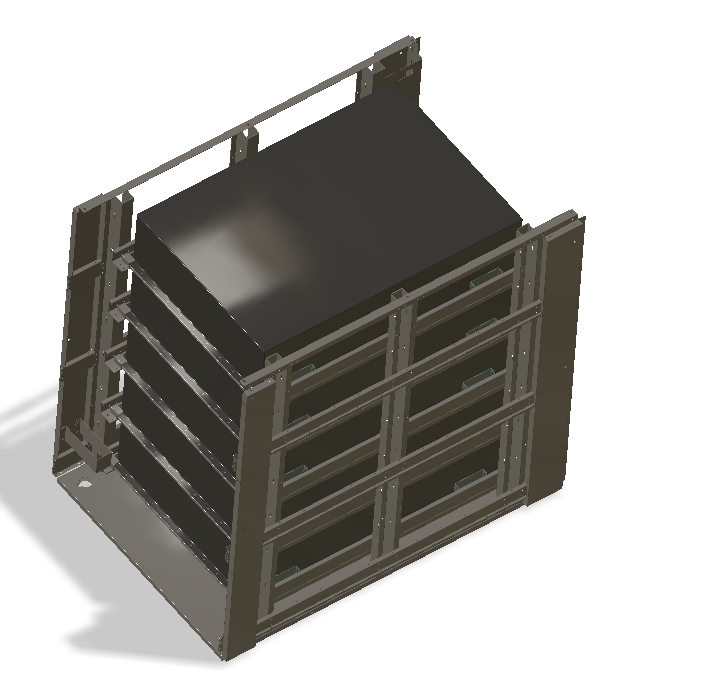

7	后部视野.png	129.33K

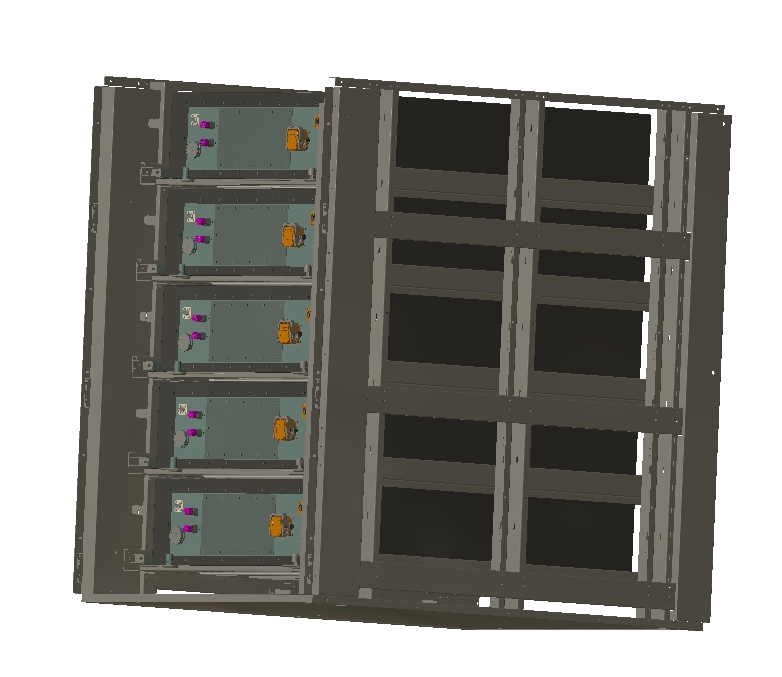

8	底部.png	132.68K

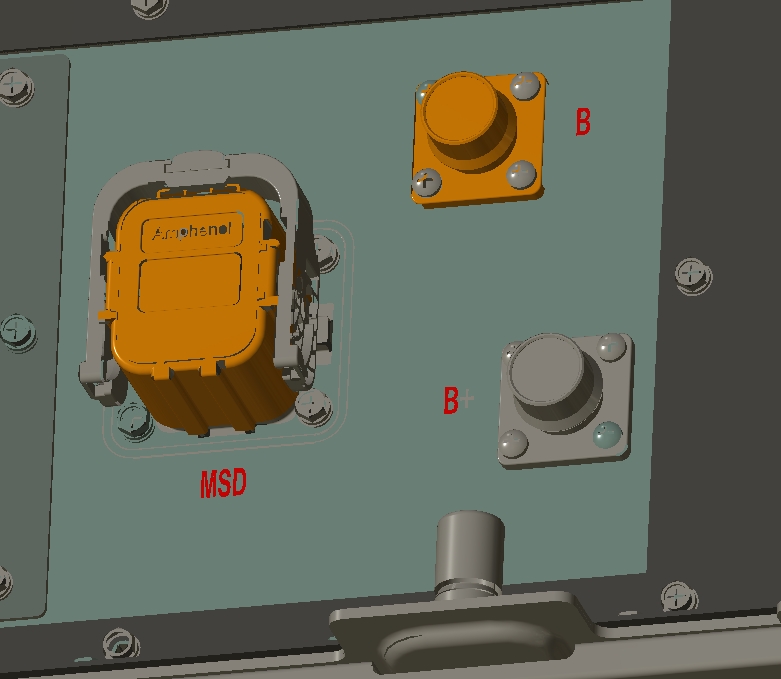

9	电气面板.png	136.81K
10	直流侧电池组.png	249.36K

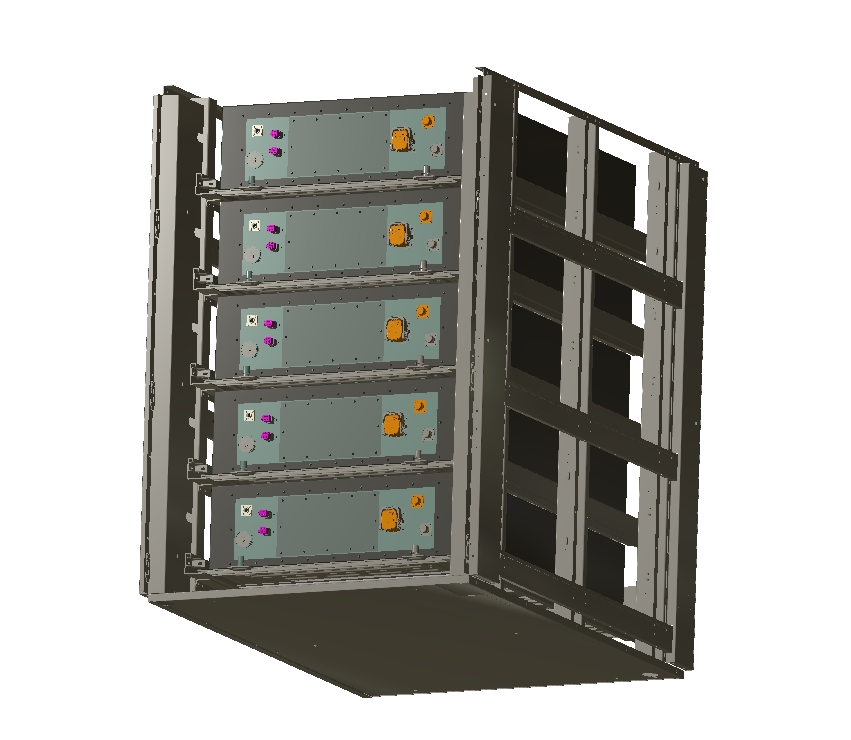

11	装配总成结构.png	180.87K

此图纸下载需要120金币

立即下载

发布者

159****8709

创作: 4

粉丝: 1

加入时间：2024-03-08

私信

关注

模型信息

图纸格式：stp

文件大小：6.13M

所需金币：120

上传时间：2025-03-18 10:54:56

是否可编辑：可修改，包括参数

版本：STEP

标签

图纸简介

图纸为储能液冷锂电池，电芯使用的是314Ah（或者280AH电芯，2款电芯尺寸一样的）磷酸铁锂电池，1P104S组成332.8V314Ah电池模组，通过1P13S组成单个模块，8个模块组成整个模组，顶部串连排采用CCS集成母排方案，集成电压温度检测，电池底部设计有液冷板，采购钎焊工艺加工而成，电芯和液冷板之间涂有导热凝胶，上盖采用注塑或者吸塑工艺，前部左侧为输出连接器，通信端子，防爆阀，消防喷头，右侧为BMS，外置可更换，BMS护量采用注塑工艺加工
