某新型平房仓排架建筑结构工艺设计图（ID:1933139）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17423416643127.zip | 1.06M |
| 2 | 某新型平房仓排架建筑结构工艺设计图.dwg | 2.69M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2458
粉丝: 7
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.09M
所需金币：50
上传时间：2025-03-19 07:47:44
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介

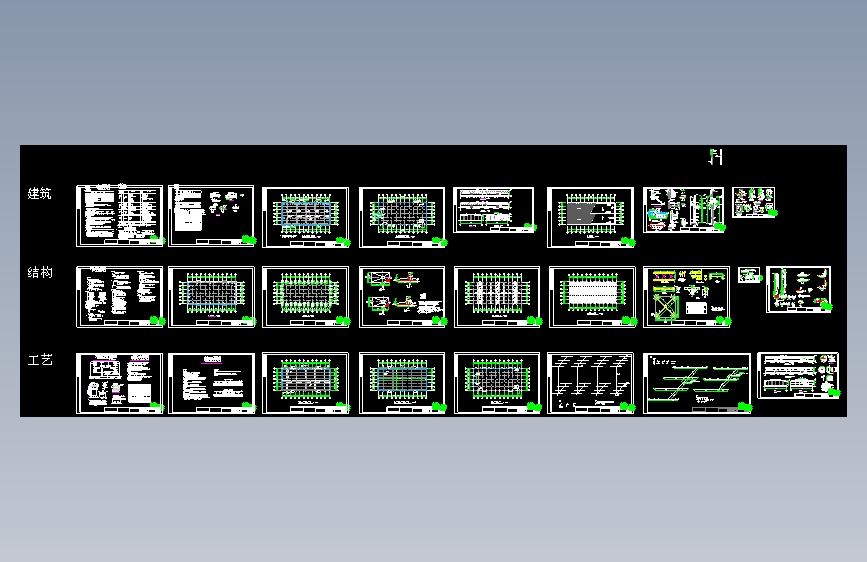

本次设计为：某新型平房仓排架建筑结构工艺设计图

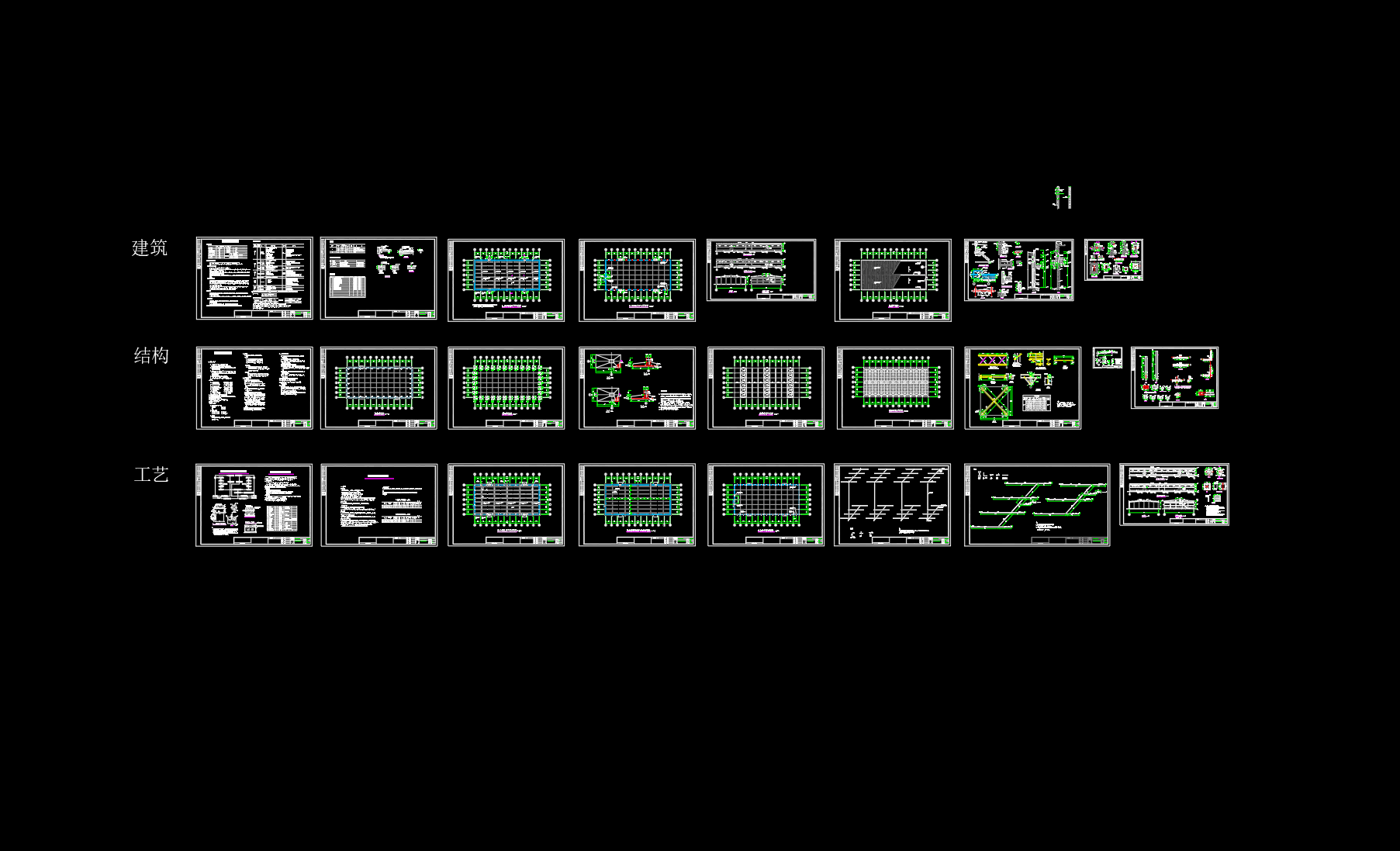

图纸包括：
建筑图：
建筑设计总说明、门窗表、图纸目录、堆粮线以下平面图、堆粮线以上平面图、立面、剖面图、屋面平面图、节点大样图共8张图纸；
结构图：

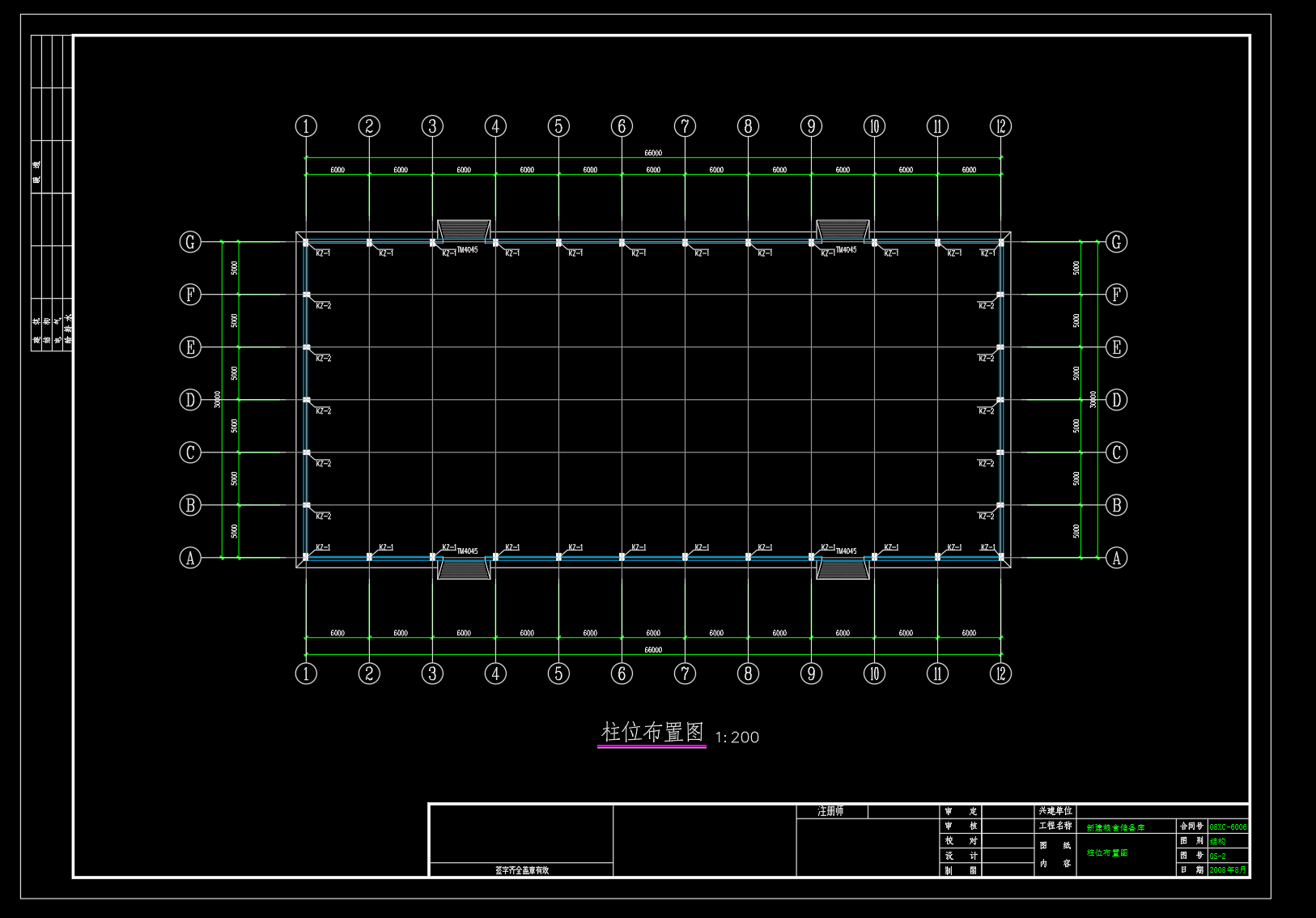

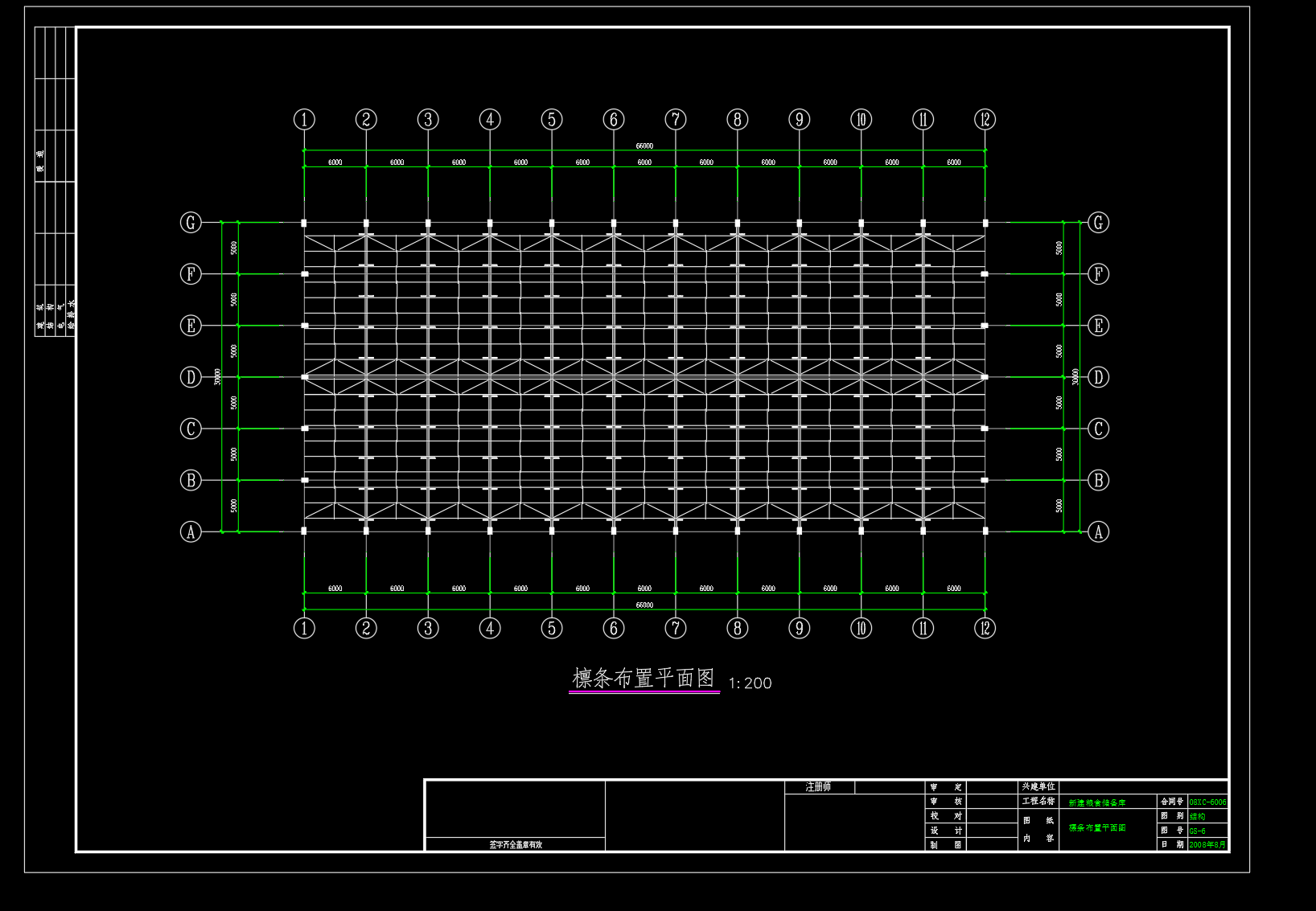

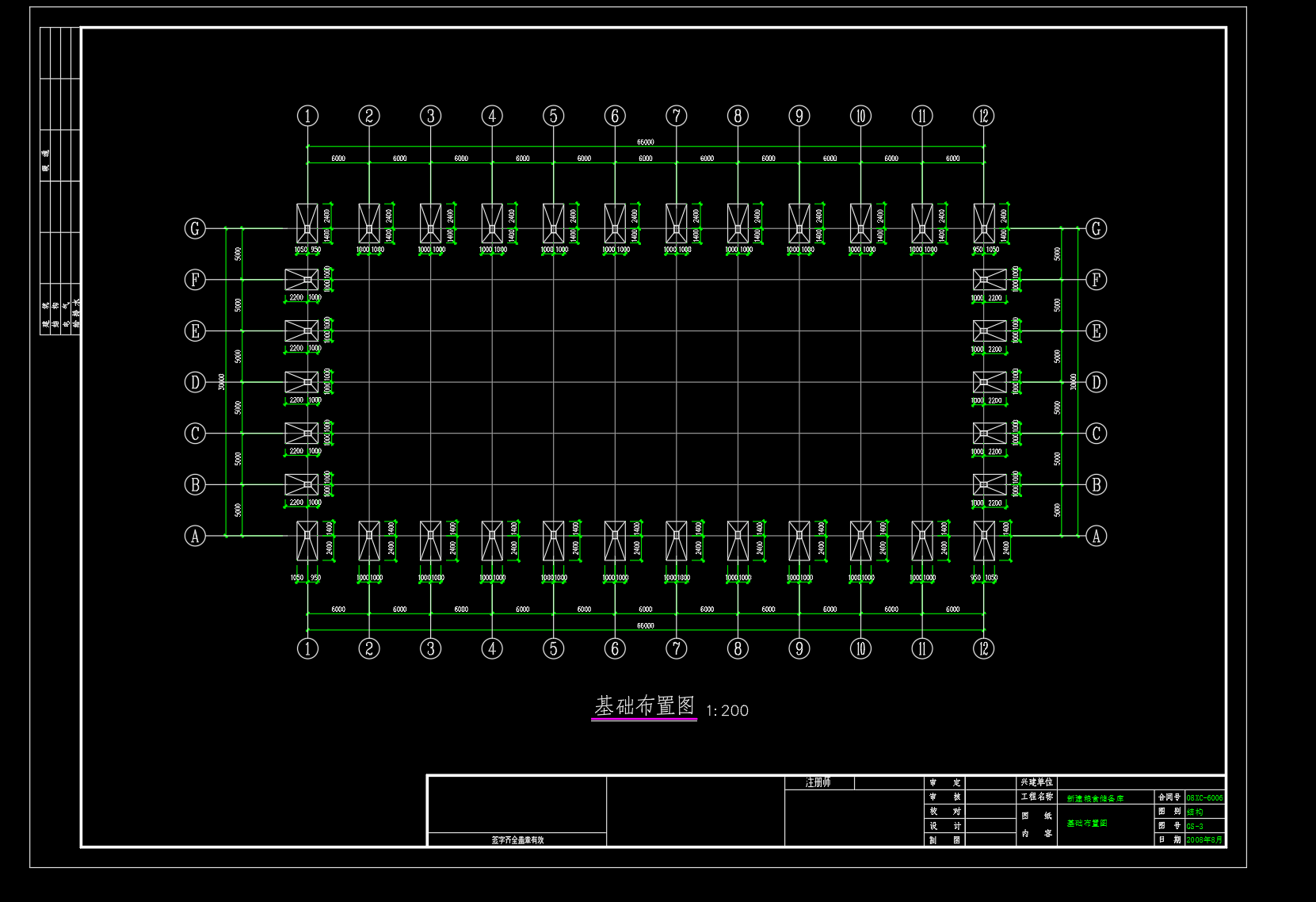

结构设计总说明、柱位布置图、基础布置图、基础详图、支撑布置平面图、檩条布置平面图、节点详图、钢架图、土建节点详图共9张图纸；
工艺图：

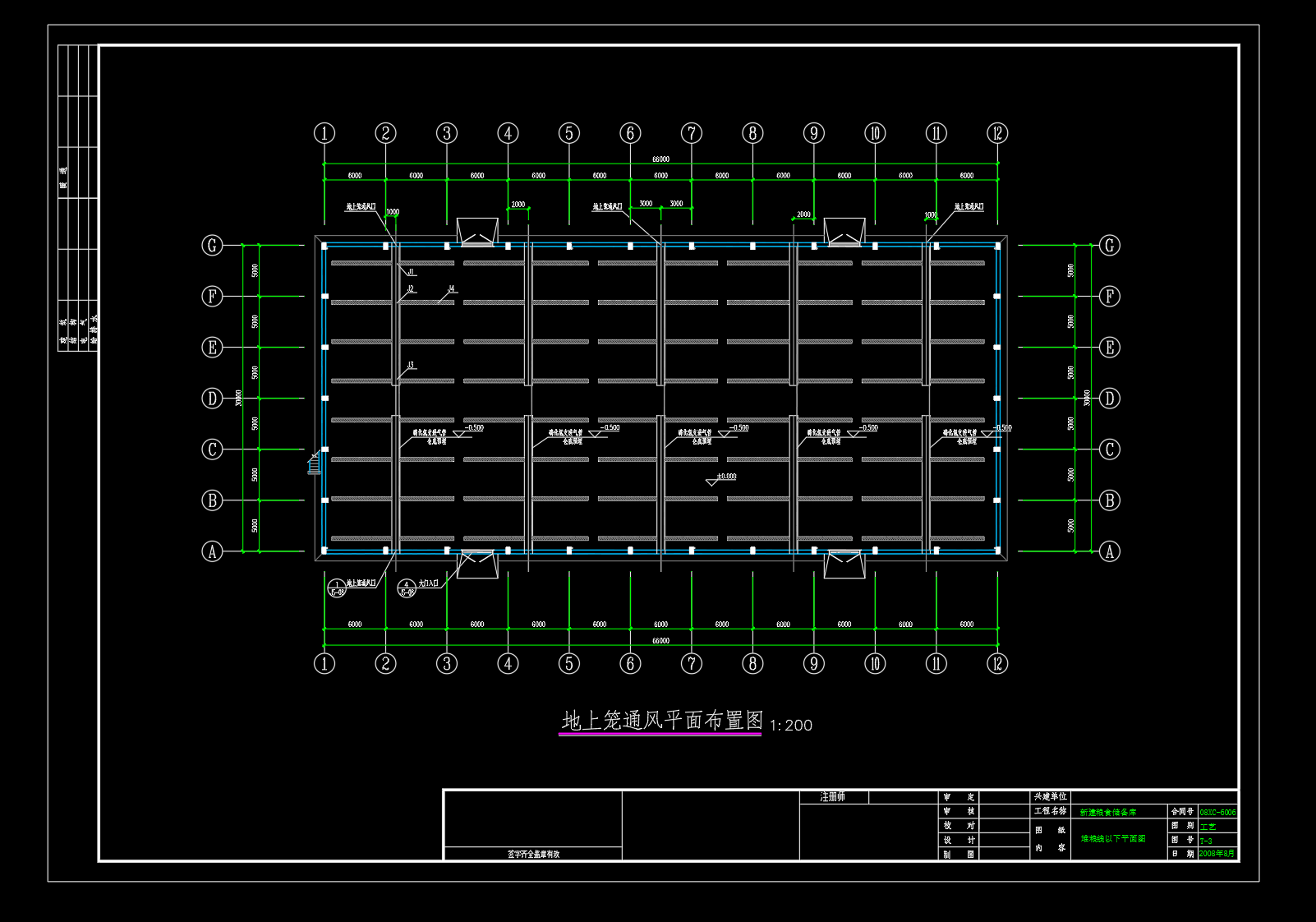

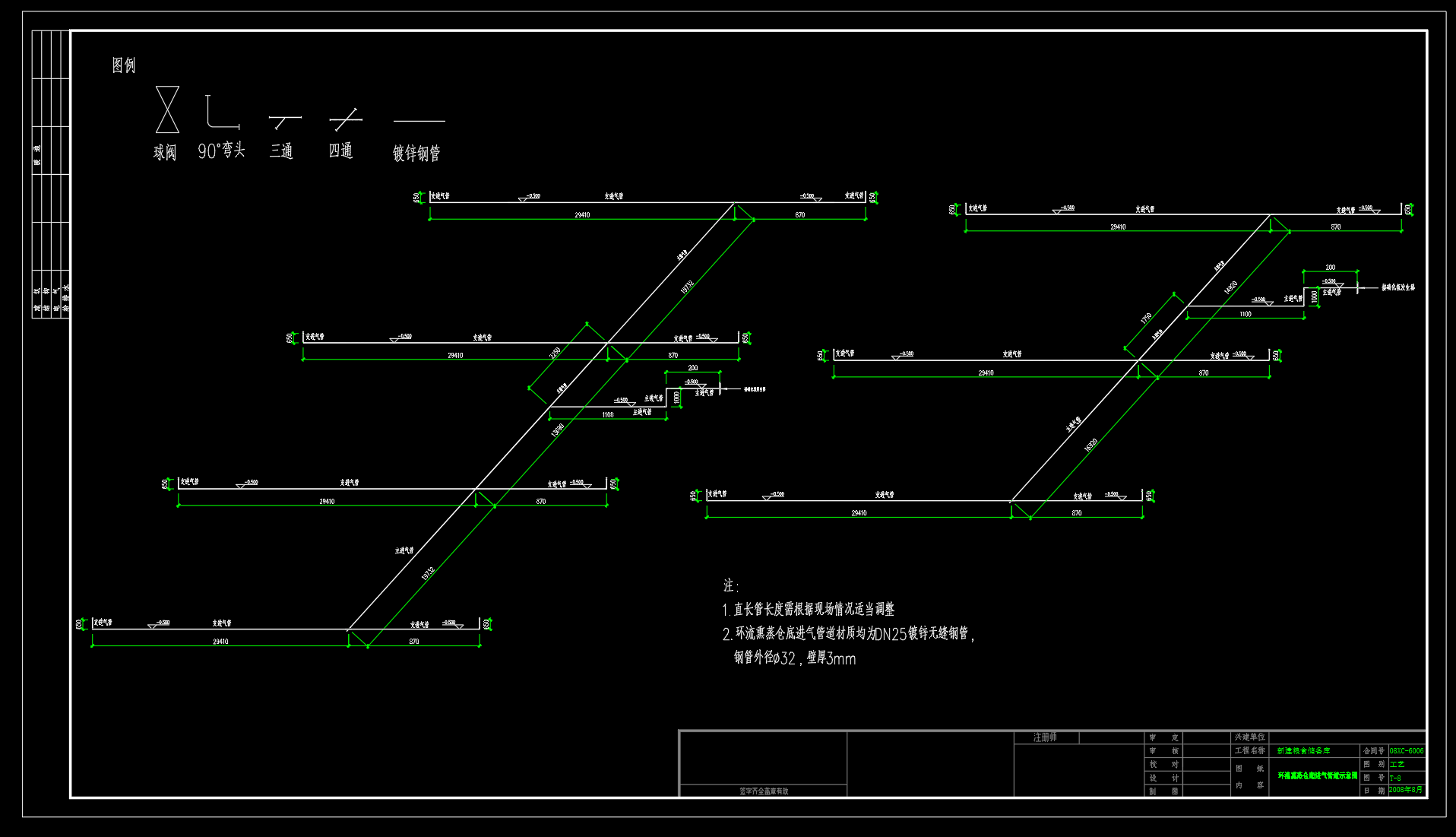

工艺设计说明、堆粮线以下平面图、粮食面环流回风管道布置图、仓上部平面布置图、环流熏蒸系统布置示意图、环流熏蒸仓底进气管道示意图、粮面通风轴流风机布置及安装详图共8张图纸。
