C6132普通车床主传动系统设计（sw23可编辑+cad+说明书）（ID:1935685）

机械设备 / 机加工设备 / C6132普通车床主传动系统设计（sw23可编辑+cad+说明书）

©非原创

平面图

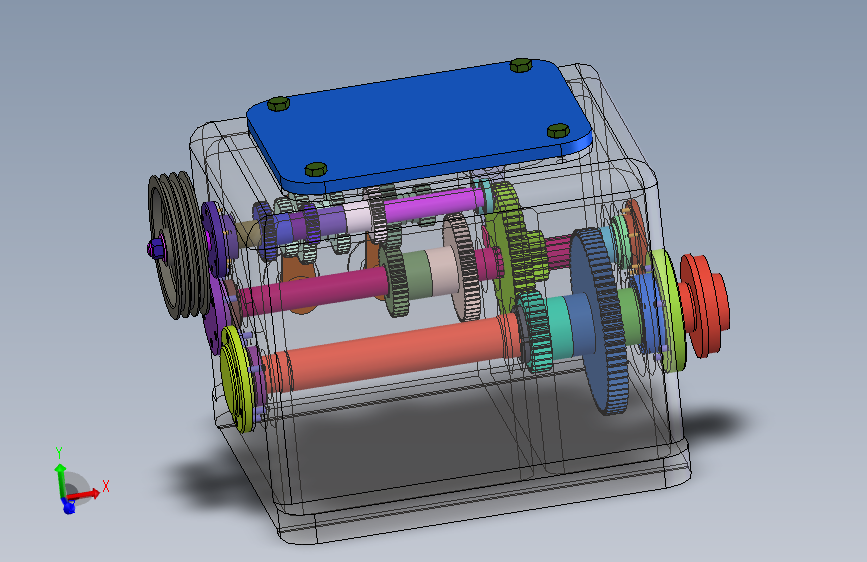

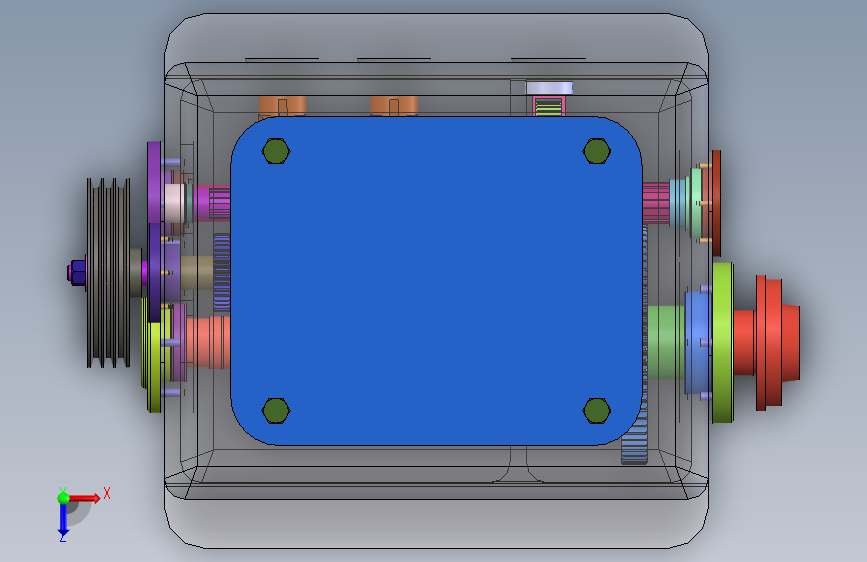

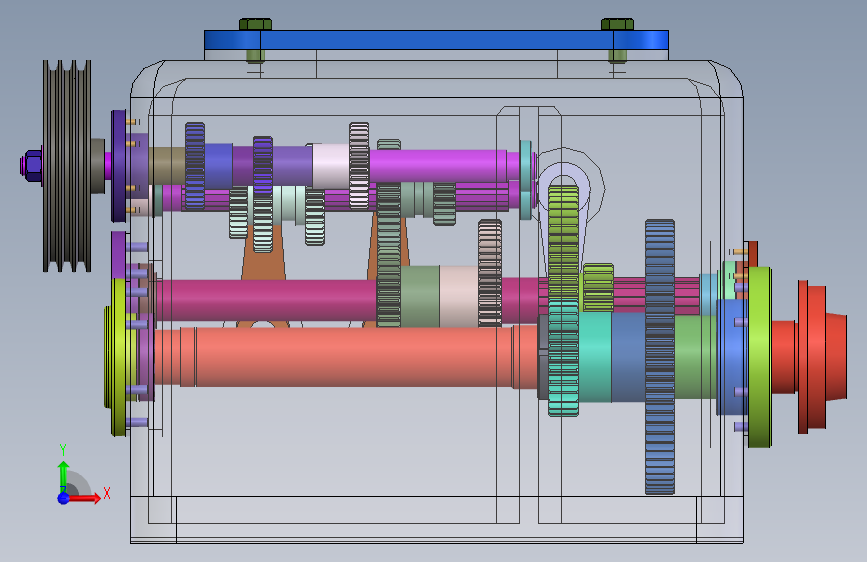

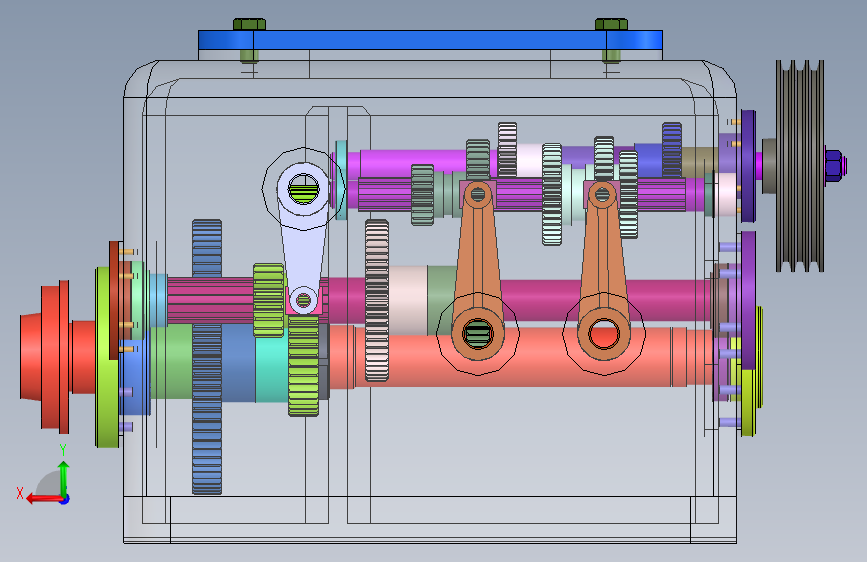

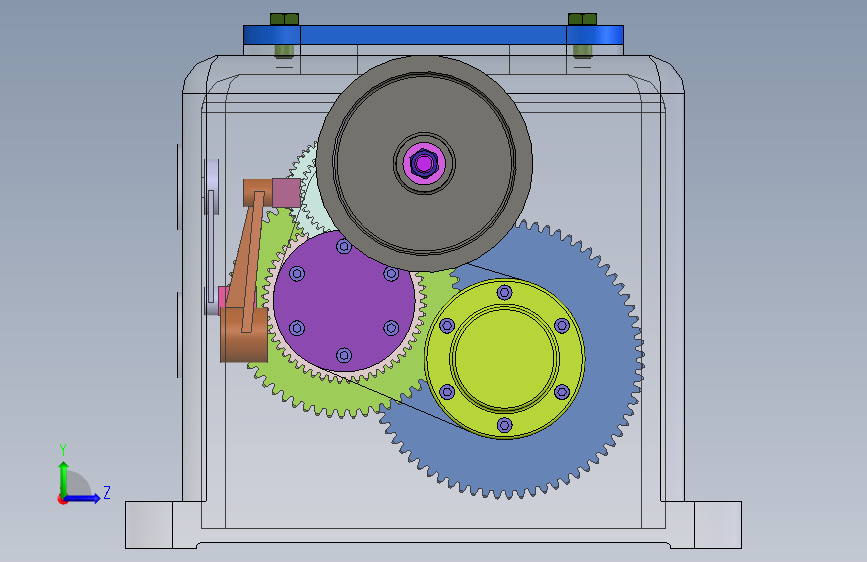

3D视图

文件列表

#	文件名称	文件大小

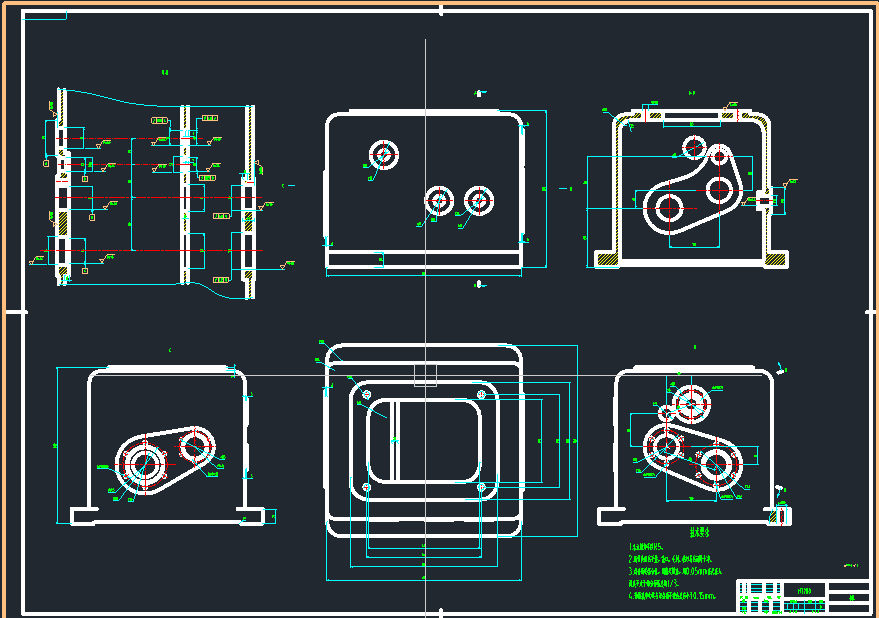

1	17424596903503.rar	41.71M
2	C6132普通车床主传动系统设计（sw23可编辑cad说明书）.rar	30.45M

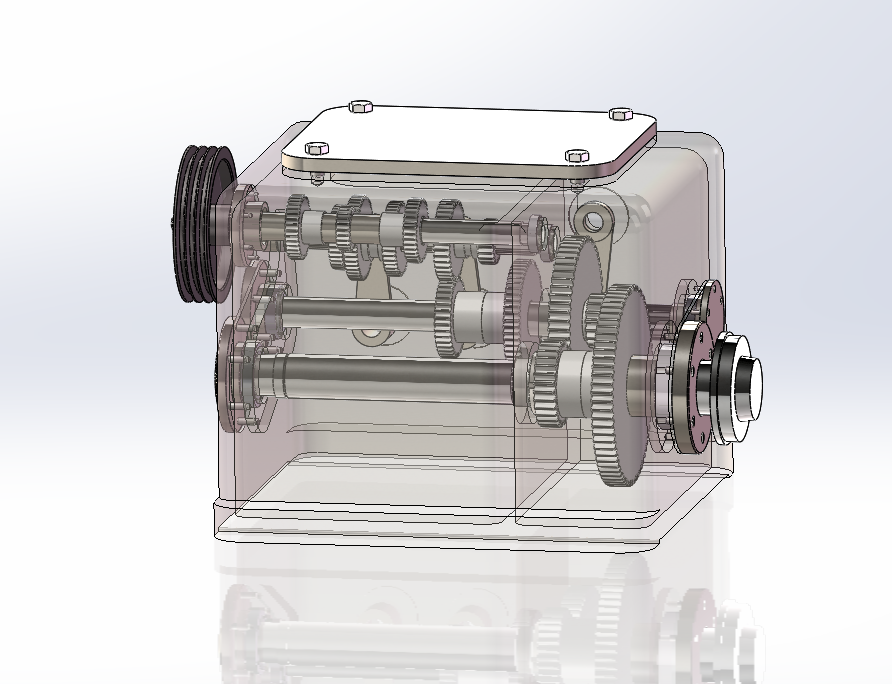

3	三维模型.png	293.89K
4	三联滑移齿轮.DWG	182.77K

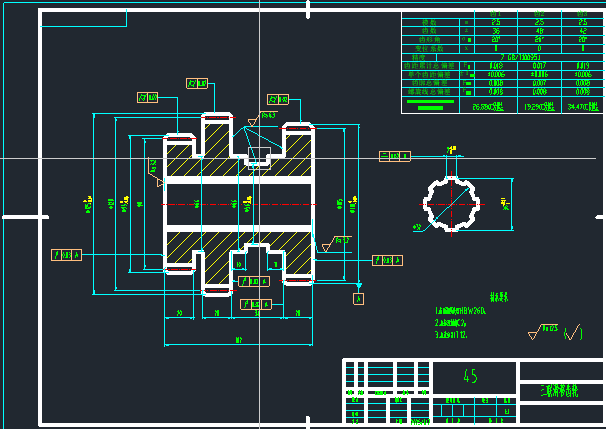

5	三联滑移齿轮图.png	13.30K
6	使用说明-模型.txt	974B
7	带轮.DWG	96.90K

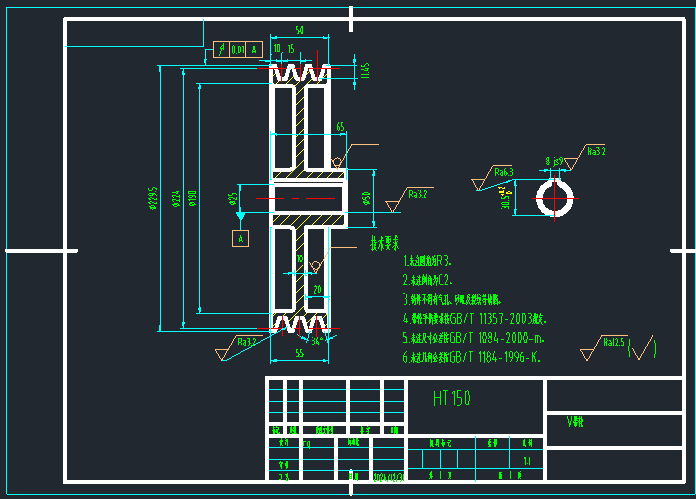

8	带轮图.png	11.74K
9	必看文档STP如何打开sw文件重命名.docx	1.84M
10	机械代画、模型、插件、外挂；全天在线.url	191B
11	箱体.DWG	257.95K
12	箱体图.png	24.36K
13	装配--dtk.sldasm	2.34M
14	装配--dtk.sldprt-dtk.xml	159.32K
15	装配.dwg	415.54K

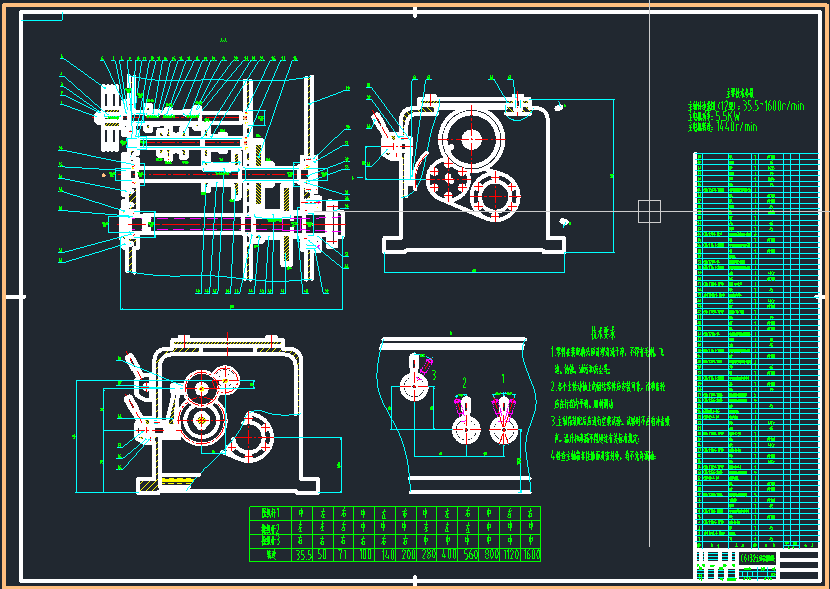

16	装配图.png	33.70K
17	设计说明书.docx	1.27M
18	1轴.sldprt	39.80K
19	1轴左侧轴承端盖.sldprt	36.34K
20	1轴左侧轴承端盖毛毡SLDPRT.sldprt	25.81K
21	24齿轮右端轴套.sldprt	25.84K
22	24齿齿轮.sldprt	148.52K
23	2轴.sldprt	69.78K
24	2轴端盖.sldprt	24.69K
25	30齿齿轮.sldprt	211.99K
26	36齿轮右端轴套.sldprt	24.86K
27	36齿轮左端轴套.sldprt	25.35K
28	36齿齿轮.sldprt	210.36K
29	38齿齿轮.sldprt	222.05K
30	3轴.sldprt	58.50K
31	3轴二联滑移齿轮.sldprt	434.15K
32	3轴右端盖.sldprt	32.90K
33	3轴端盖.sldprt	32.54K
34	3轴轴套.sldprt	25.21K
35	56齿齿轮.sldprt	305.56K
36	72齿齿轮.sldprt	384.69K
37	GB893．1-86孔用弹性挡圈A型47.sldprt	29.68K
38	GB894．1-86轴用弹性挡圈A型35.sldprt	31.79K
39	GB894．2-86轴用弹性挡圈B型36.sldprt	30.00K
40	GB894．2-86轴用弹性挡圈B型45.sldprt	30.03K
41	GB／T1096-1979普通平键A型10×15.sldprt	29.90K
42	GB／T1096-1979普通平键A型10×40.sldprt	30.03K
43	GB／T1096-1979普通平键A型10×50.sldprt	29.65K
44	GB／T1096-1979普通平键A型14×124.sldprt	30.22K
45	GB／T1096-1979普通平键A型20×120.sldprt	30.21K
46	GB／T276-94深沟球轴承6006-2Z.sldprt	115.38K
47	GB／T276-94深沟球轴承61906-2Z.SLDPRT轴2.sldprt	135.38K
48	GB／T276-94深沟球轴承61907-2Z.sldprt	134.58K
49	GB／T285-94双列圆柱滚子轴承NN3016.sldprt	232.28K
50	GB／T297-94圆锥滚子轴承30208.sldprt	105.77K
51	GB／T297-94圆锥滚子轴承30209.sldprt	114.39K
52	GB／T297-94圆锥滚子轴承32012.sldprt	151.83K
53	GB／T5781-2000六角头螺栓全螺纹C级M20×35.sldprt	39.07K
54	GB／T6184-20001型全金属六角锁紧螺母M20.sldprt	34.24K
55	GB／T70．1-2000内六角圆柱头螺钉M10×30.sldprt	30.07K
56	GB／T70．1-2000内六角圆柱头螺钉M6×20.sldprt	30.80K
57	JBT7919．3-1999锁紧螺母KM14.sldprt	45.64K
58	三联滑移齿轮.sldprt	672.29K
59	主轴.sldprt	37.22K
60	主轴30齿齿轮.sldprt	183.35K
61	主轴右端盖.sldprt	33.56K
