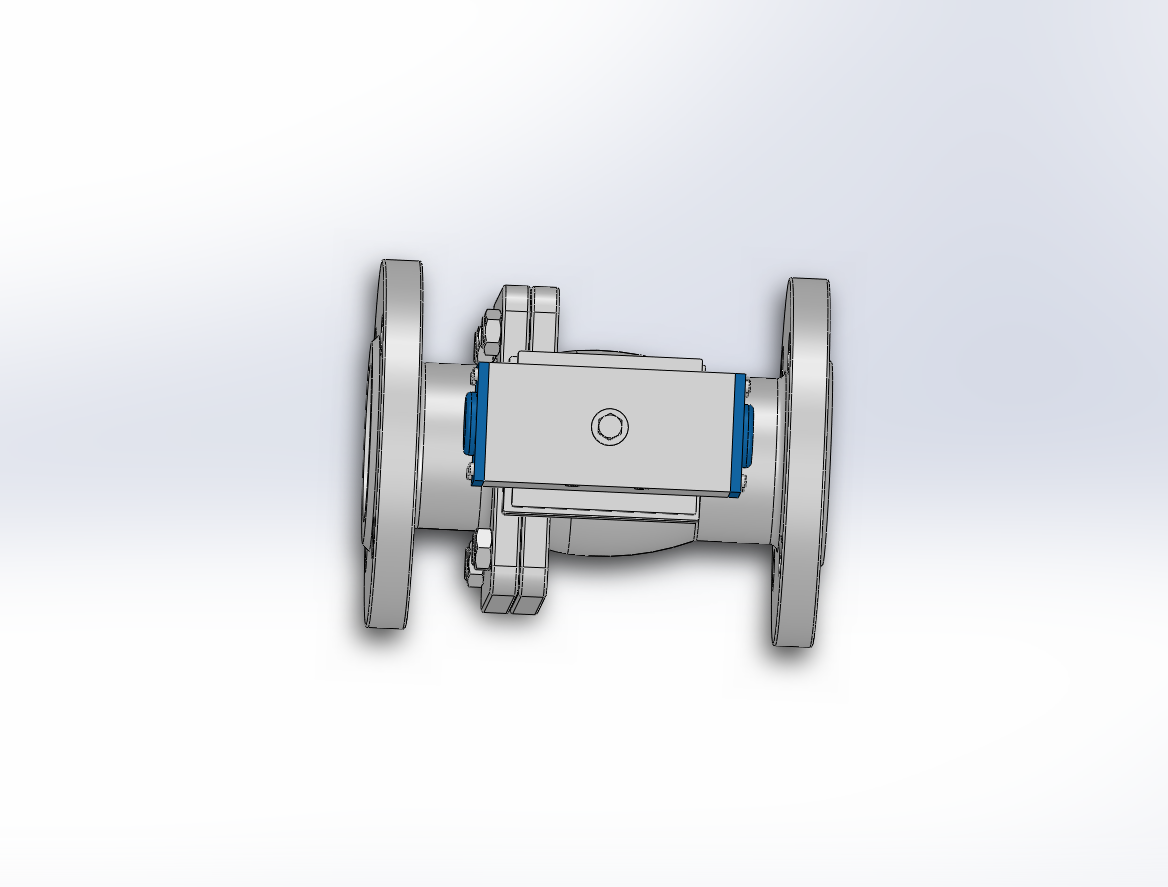

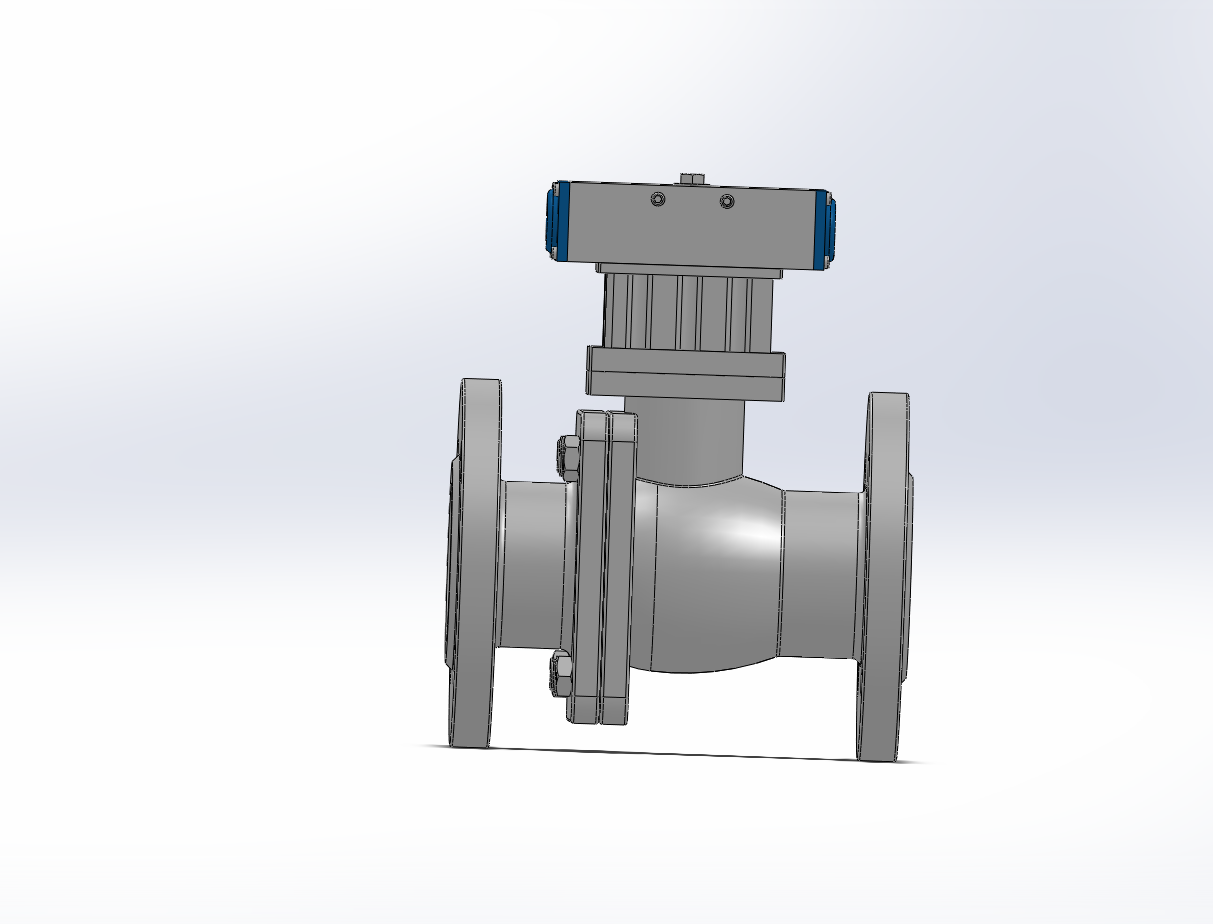

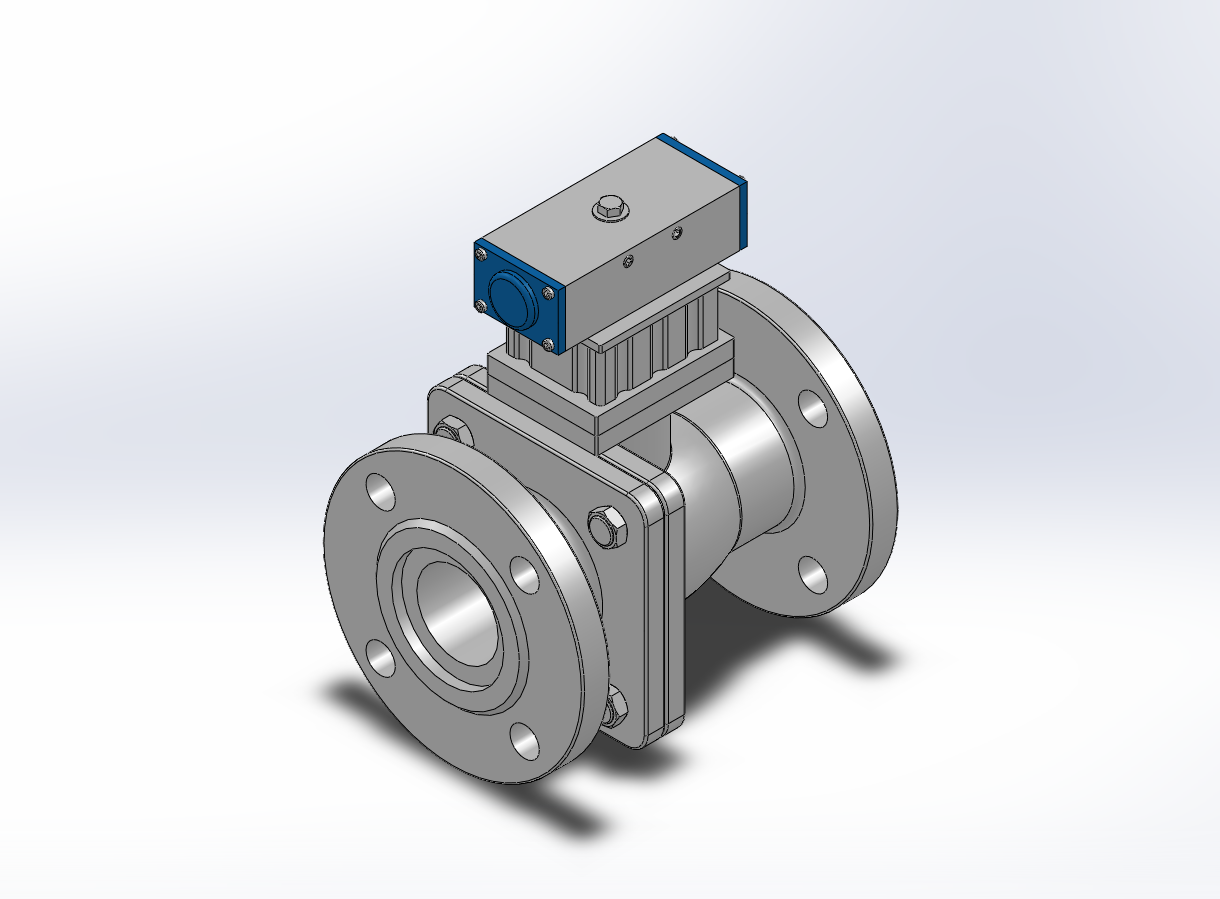

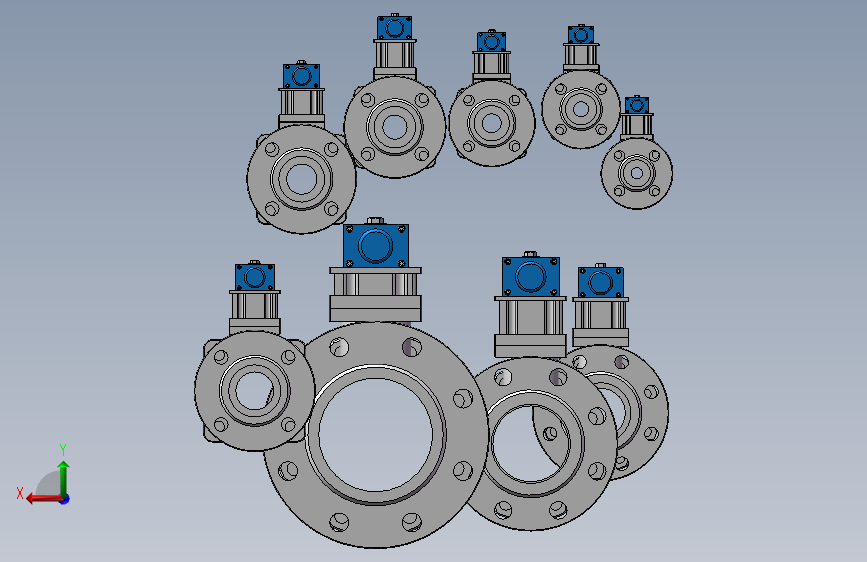

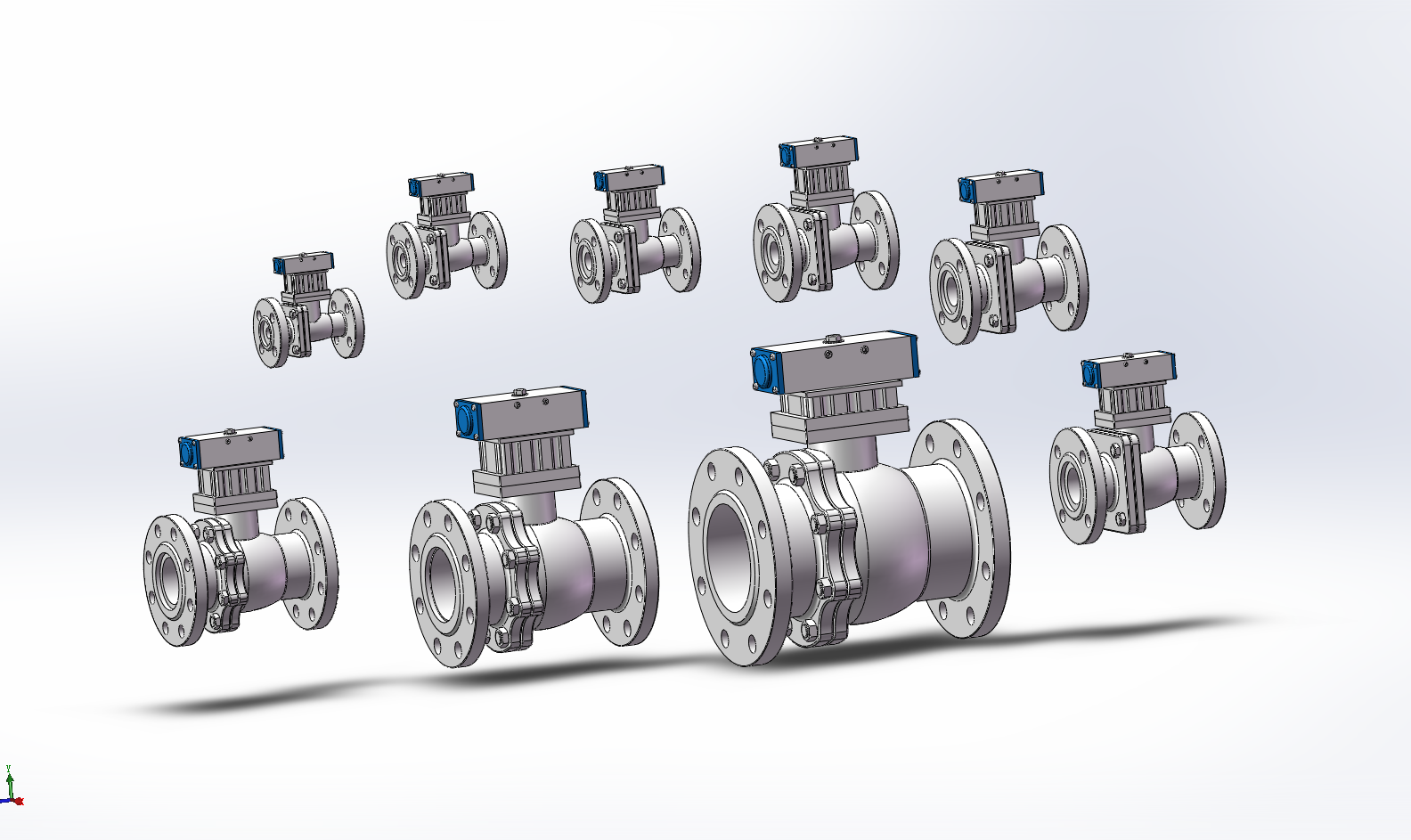

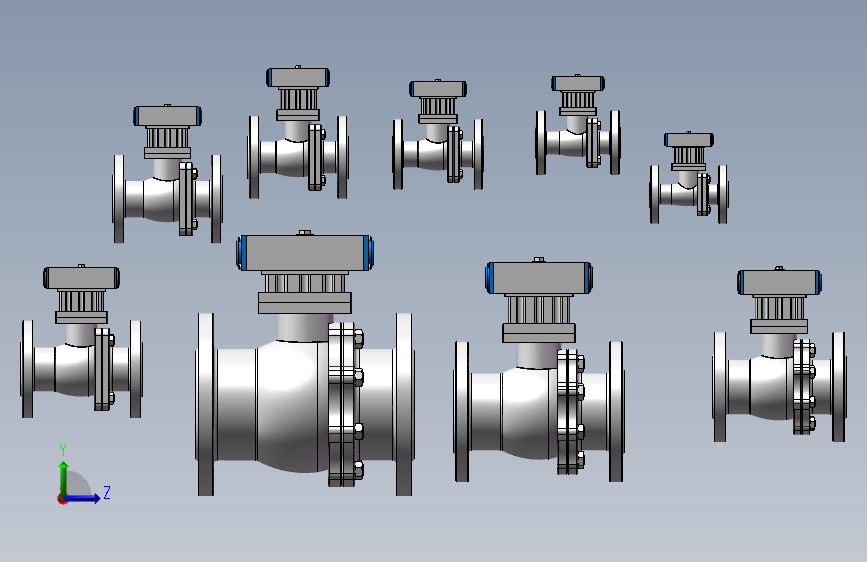

9款Q641F-25C法兰连接气动球阀（ID:1968444）
2.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17431675274991.zip | 10.63M |
| 2 | Q641F-25C法兰连接气动球阀[Q641F-25C].sldprt | 868.92K |
| 3 | Q641F-25C法兰连接气动球阀[Q641F-25C]0.sldprt | 1.15M |
| 4 | Q641F-25C法兰连接气动球阀[Q641F-25C]12.sldprt | 1.16M |
| 5 | Q641F-25C法兰连接气动球阀[Q641F-25C]2.sldprt | 870.47K |
| 6 | Q641F-25C法兰连接气动球阀[Q641F-25C]3.sldprt | 878.99K |
| 7 | Q641F-25C法兰连接气动球阀[Q641F-25C]4.sldprt | 869.30K |
| 8 | Q641F-25C法兰连接气动球阀[Q641F-25C]7.sldprt | 867.55K |
| 9 | Q641F-25C法兰连接气动球阀[Q641F-25C]8.sldprt | 869.99K |
| 10 | Q641F-25C法兰连接气动球阀[Q641F-25C]9.sldprt | 1.09M |
| 11 | 装配体34.SLDASM | 2.46M |
此图纸下载需要39金币
立即下载
发布者
156****6923
创作: 7819
粉丝: 39
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：10.89M
所需金币：39
上传时间：2025-03-28 21:12:36
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
气动球阀
图纸简介
Q641F-25C法兰连接气动球阀 ，是一种结合了法兰连接和气动执行器的阀门，主要用于管道的开启和关闭。其工作原理是通过压缩空气驱动球体在阀体内旋转，从而实现管道的通断控制。当球体上的通道与阀体进出口对齐时，阀门处于开启状态，流体可通过；当球体旋转90度后，通道与阀体进出口垂直，阀门关闭，流体被截断
