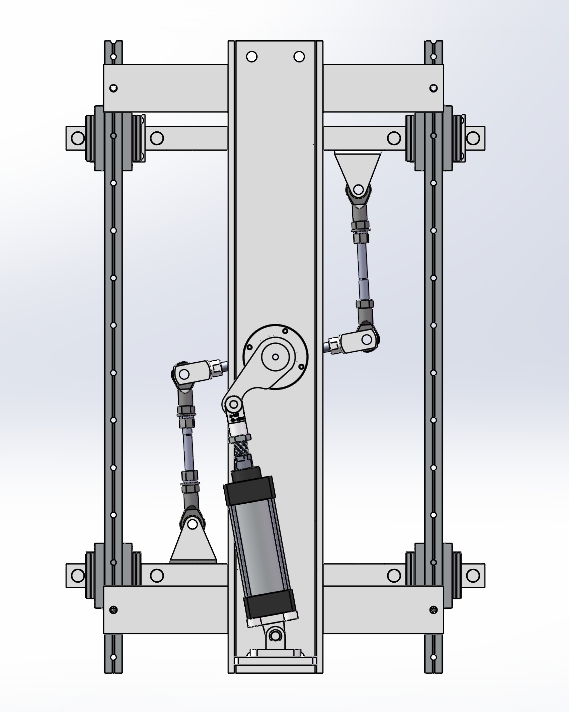

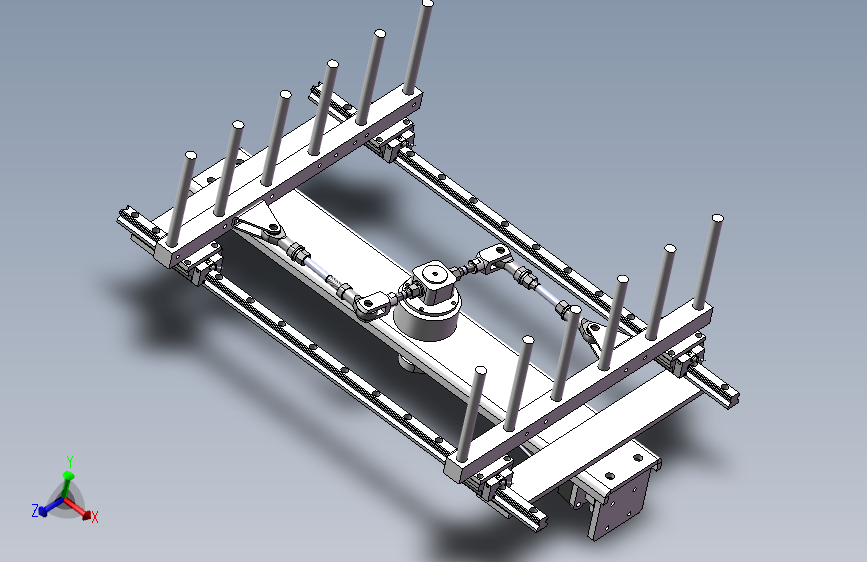

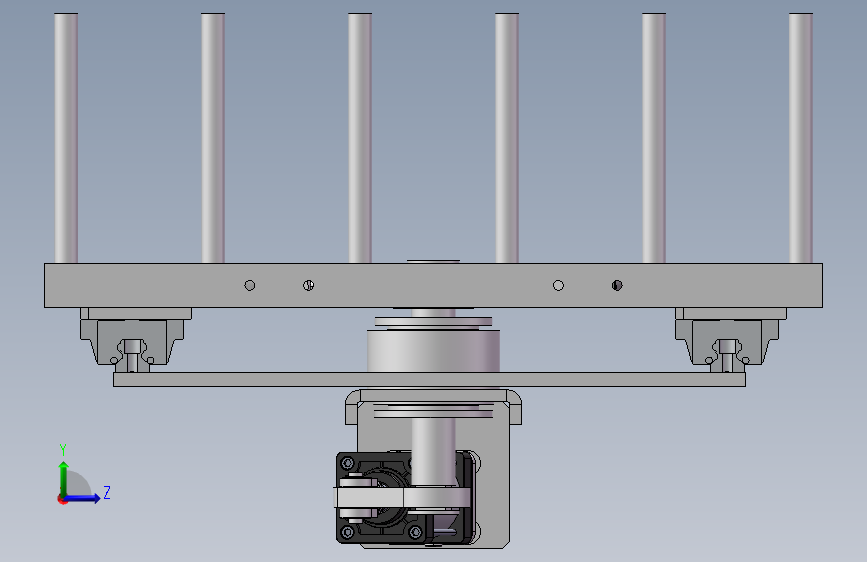

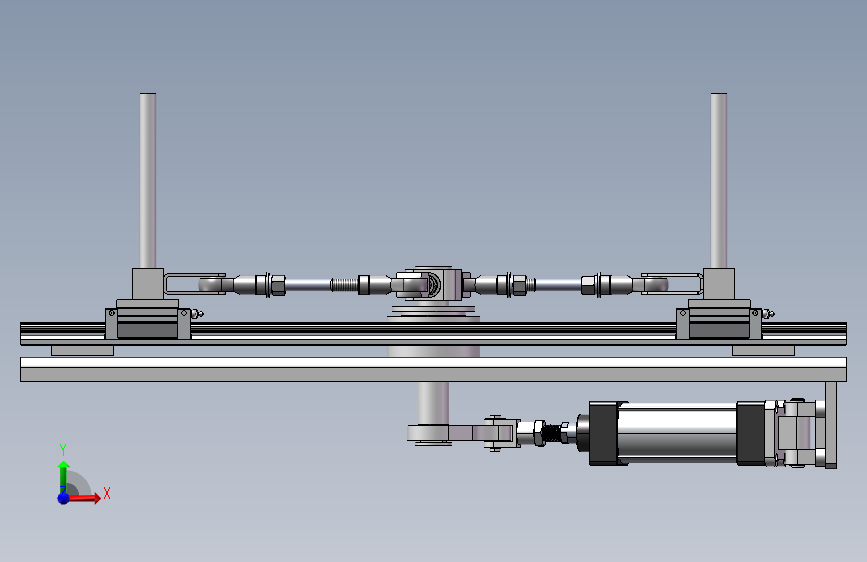

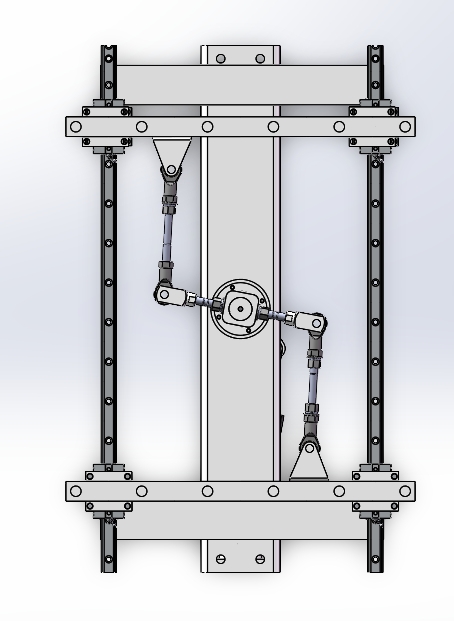

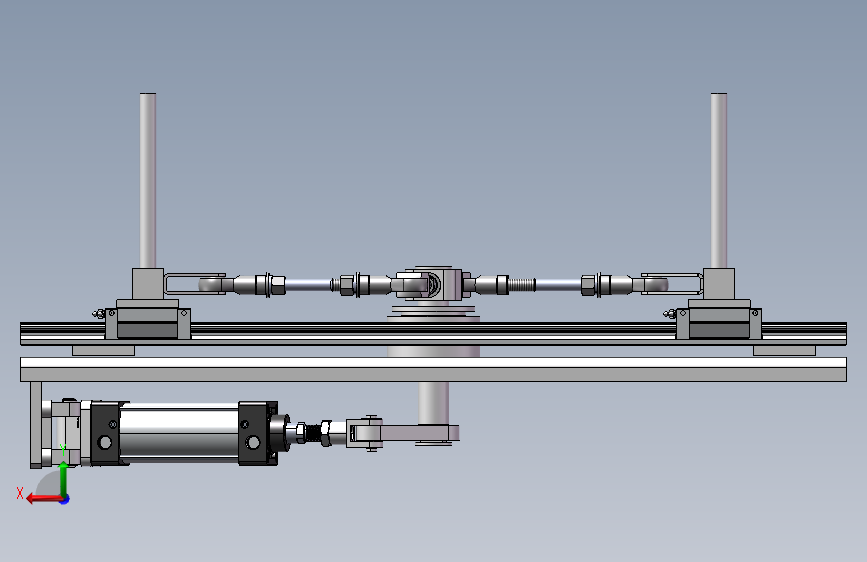

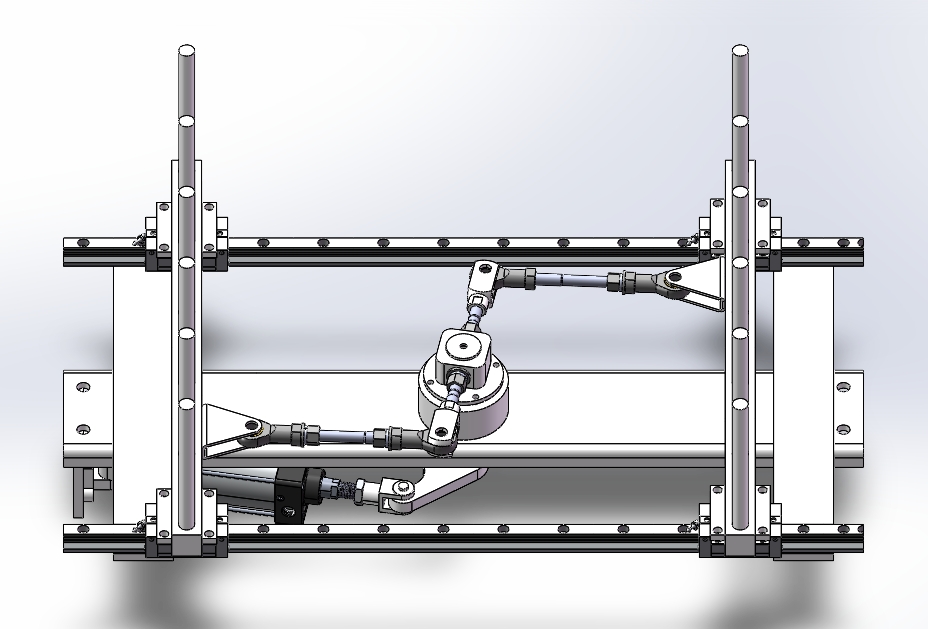

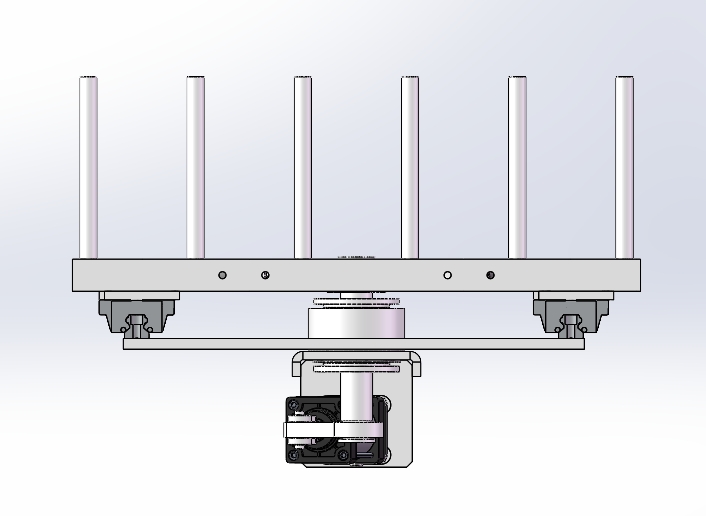

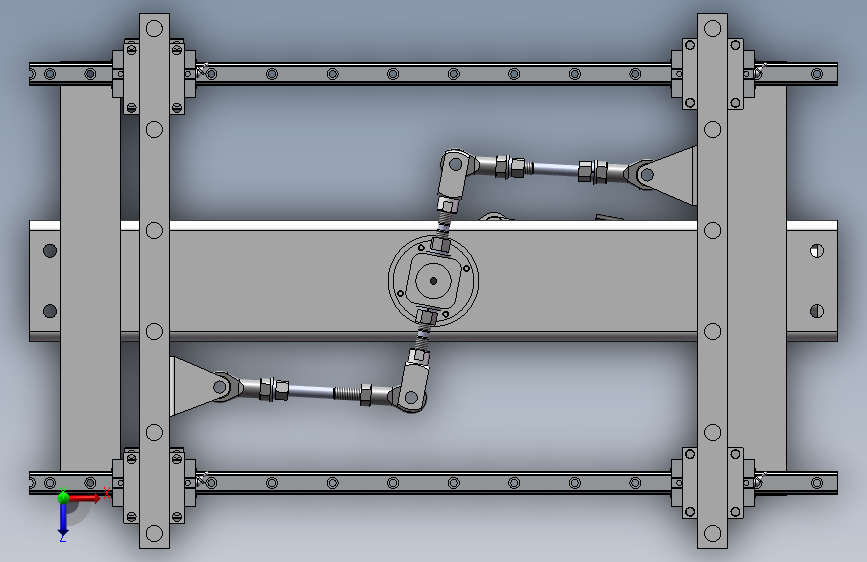

生产线自动调中机构（ID:1986256）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17436492174075.zip | 9.82M |
| 2 | CB双耳固定座[CB50双耳固定座].SLDPRT | 898.22K |
| 3 | HGW25cc线轨.SLDPRT | 393.42K |
| 4 | HGW25cc线轨滑块.SLDPRT | 311.87K |
| 5 | SC标准气缸系列[SC-50X80]-1.SLDPRT | 864.62K |
| 6 | SC标准气缸系列[SC-50X80]-2.SLDPRT | 756.37K |
| 7 | SC标准气缸系列[SC-50X80]总.SLDASM | 648.27K |
| 8 | Y接头50.SLDPRT | 622.96K |
| 9 | 中转轴.SLDPRT | 110.96K |
| 10 | 中转轴套.SLDPRT | 157.16K |
| 11 | 光轴φ20-200.SLDPRT | 66.11K |
| 12 | 六角螺母M12.SLDPRT | 117.88K |
| 13 | 叉形接头32.SLDPRT | 91.08K |
| 14 | 平垫圈12.SLDPRT | 62.46K |
| 15 | 弹性垫圈12.SLDPRT | 83.50K |
| 16 | 插杆固定板.SLDPRT | 128.61K |
| 17 | 气缸安装板.SLDPRT | 72.07K |
| 18 | 深沟球轴承600002RZ型GBT276-1994[6206-2RZ].SLDPRT | 511.25K |
| 19 | 滑块安装板.SLDPRT | 69.94K |
| 20 | 生产线自动调中机构.SLDASM | 3.28M |
| 21 | 等长双头螺柱B级L＞2bGBT901-1988[M12×120].SLDPRT | 76.96K |
| 22 | 等长双头螺柱B级L＞2bGBT901-1988[M12×80].SLDPRT | 85.31K |
| 23 | 转轴固定板.SLDPRT | 95.24K |
| 24 | 转轴臂.SLDPRT | 95.73K |
| 25 | 轴承压板.SLDPRT | 90.20K |
| 26 | 轴端压盖.SLDPRT | 68.27K |
| 27 | 连接板.SLDPRT | 59.19K |
| 28 | 连杆套.SLDPRT | 93.43K |
| 29 | 连杆座.SLDPRT | 123.72K |
| 30 | 鱼眼接头F-M12X125U.SLDPRT | 146.68K |
此图纸下载需要200金币
立即下载
发布者
机械_大攻城狮
创作: 228
粉丝: 5
加入时间：2025-03-29
模型信息
图纸ID：1986256
图纸格式：sldprt,sldasm
文件大小：10.06M
所需金币：200
上传时间：2025-04-03 11:00:22
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2021
标签
调中
校正
自动
对中
生产线
图纸简介
本图为生产图纸。
自动化生产过程中，物料一直在输送线上运动，在整袋/箱物料进行码垛前，因输送辊道是有间隙的，经常出现跑偏情况。
本设计的自动调中机构，是在抓取点，把物料自动纠正到中心位置，便于抓取和码垛。
