多连杆机构设计（三维图、CAD图、说明书、运动仿真）（ID:2009655）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17443379376408.rar | 28.35M |
| 2 | 多连杆机构的传动装置.avi | 1.11M |
| 3 | 多连杆机构设计说明书.docx | 4.89M |
| 4 | 技术参数.docx | 162.48K |
| 5 | ANELDEFELTROFI12.SLDPRT | 64.99K |
| 6 | ANELDEFELTROFI6.SLDPRT | 65.86K |
| 7 | bs420圆螺母.SLDPRT | 55.24K |
| 8 | bs44挡销.SLDPRT | 67.96K |
| 9 | bs4平键6×17.SLDPRT | 33.45K |
| 10 | bs4支架4.SLDPRT | 118.04K |
| 11 | bs4杆AB.SLDPRT | 87.27K |
| 12 | bs4杆CBE.SLDPRT | 61.31K |
| 13 | bs4杆CD.SLDPRT | 47.10K |
| 14 | bs4矩形料.SLDPRT | 36.80K |
| 15 | bs4辅架.SLDPRT | 64.43K |
| 16 | bs4辅架销.SLDPRT | 51.99K |
| 17 | bs4连杆销.SLDPRT | 60.81K |
| 18 | bs4送料爪.SLDPRT | 58.55K |
| 19 | bs4销挡环.SLDPRT | 73.43K |
| 20 | bs4齿轮轴2.SLDPRT | 100.45K |
| 21 | BUCHAEIXO1.SLDPRT | 87.29K |
| 22 | BUCHAEIXO3.SLDPRT | 79.80K |
| 23 | BUCHAEIXO4.SLDPRT | 127.02K |
| 24 | CARCA脟A.SLDPRT | 451.91K |
| 25 | EIXO1.SLDPRT | 165.92K |
| 26 | EIXO2.SLDPRT | 232.90K |
| 27 | EIXO3.SLDPRT | 213.03K |
| 28 | EIXO4.SLDPRT | 220.08K |
| 29 | MANCALEIXO1.SLDPRT | 178.08K |
| 30 | MANCALEIXO2ESQ.SLDPRT | 144.49K |
| 31 | MANCALEIXO3.SLDPRT | 145.73K |
| 32 | MANCALEIXO3ESQ.SLDPRT | 180.36K |
| 33 | MANCALEIXO4.SLDPRT | 142.58K |
| 34 | MANCALEIXO4ESQ.SLDPRT | 175.22K |
| 35 | MONTAGEMPRELIMINAR.SLDASM | 4.05M |
| 36 | TAMPA.sldprt | 392.51K |
| 37 | TAMPACARCA脟A.SLDASM | 131.70K |
| 38 | TAMPAEIXO1.SLDPRT | 304.73K |
| 39 | TAMPAEIXO2.SLDPRT | 393.21K |
| 40 | TAMPAEIXO3.SLDPRT | 155.94K |
| 41 | TAMPAEIXO3ESQ.SLDPRT | 198.26K |
| 42 | TAMPAEIXO4.SLDPRT | 148.68K |
| 43 | TAMPAEIXOESQ.SLDPRT | 234.46K |
| 44 | UCP206.SLDPRT | 320.54K |
| 45 | YXL-B3系列三相异步电机[YXL160L-4].SLDPRT | 871.17K |
| 46 | Z2.sldprt | 664.60K |
| 47 | Z4.SLDPRT | 655.89K |
| 48 | Z6.SLDPRT | 1.14M |
| 49 | Z60-5M-带宽20-无台肩-孔30.SLDPRT | 354.18K |
| 50 | 主动轴.PDF | 46.38K |
| 51 | 主动轴.SLDDRW | 92.95K |
| 52 | 主动轴.SLDPRT | 119.12K |
| 53 | 减速器固定板.SLDPRT | 61.95K |
| 54 | 多连杆机构的传动装置.SLDASM | 6.25M |
| 55 | 多连杆机构的传动装置.SLDDRW | 909.95K |
| 56 | 多连杆机构的传动装置.STEP | 8.26M |

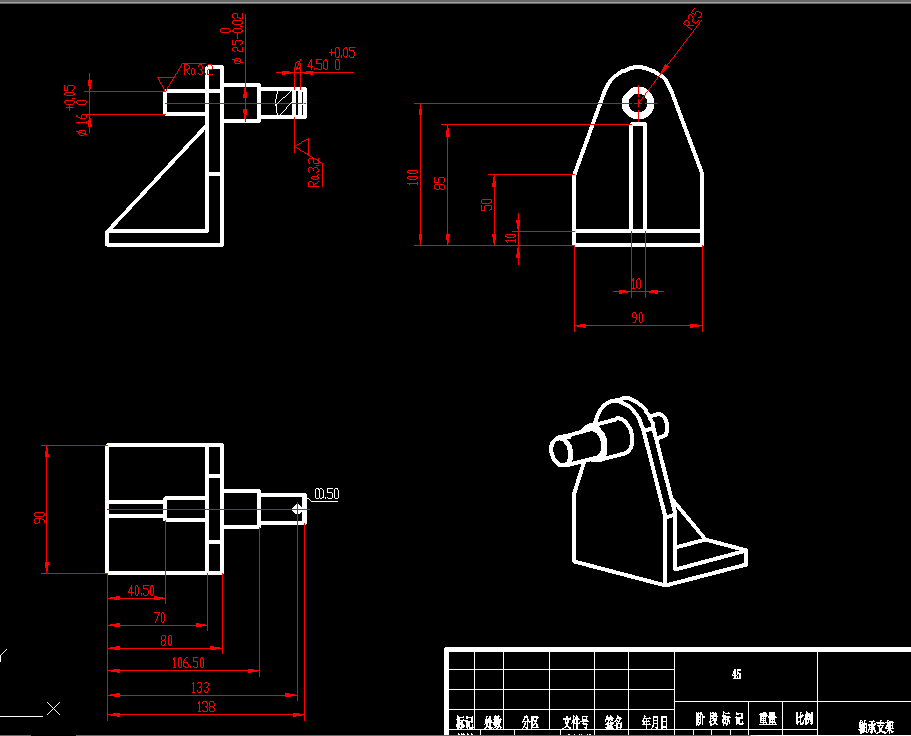

| 57 | 建模.SLDDRW | 566.01K |
| 58 | 电机固定座.SLDPRT | 72.00K |
| 59 | 联轴器.SLDPRT | 79.65K |
| 60 | A0-多连杆机构的传动装置.DWG | 879.52K |
| 61 | A0-连杆间歇机构装配图.DWG | 466.25K |
| 62 | A3-bs4支架4.DWG | 51.50K |
| 63 | A3-bs4杆CBE.DWG | 62.22K |
| 64 | A3-bs4辅架.DWG | 41.59K |
此图纸下载需要1000金币
立即下载
发布者
用逗号隔开
创作: 245
粉丝: 6
加入时间：2024-03-18
模型信息
图纸格式：sldprt,sldasm,pdf,slddrw,step,dwg
文件大小：29.03M
所需金币：1000
上传时间：2025-04-11 10:19:01
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
图纸简介

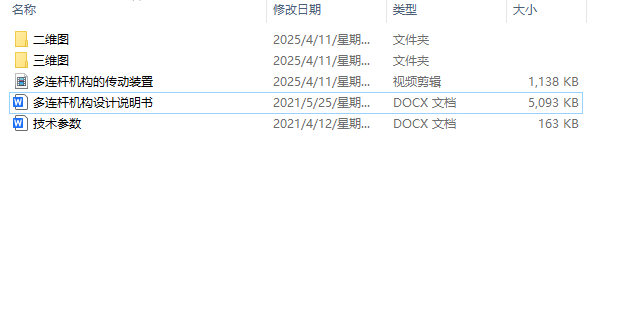

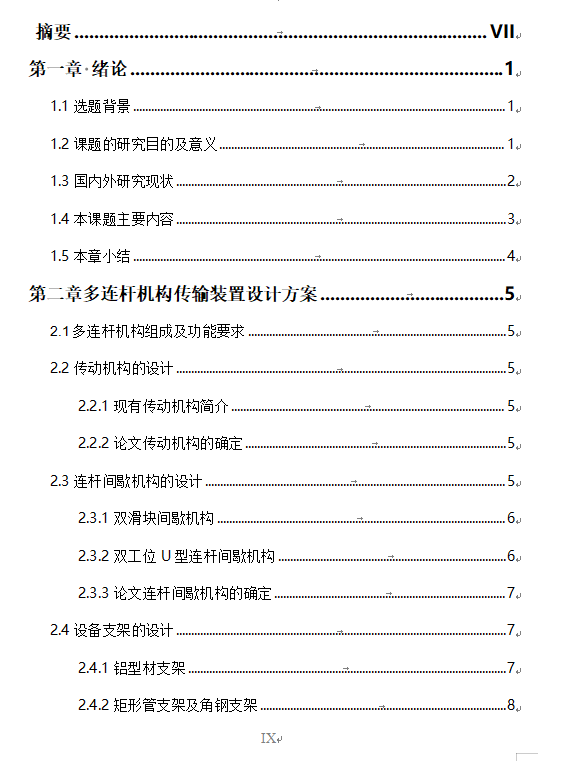

文件夹内容包括：三维图、CAD图、设计说明书、运动仿真。设计说明书各个章节清晰，划分层次分明。

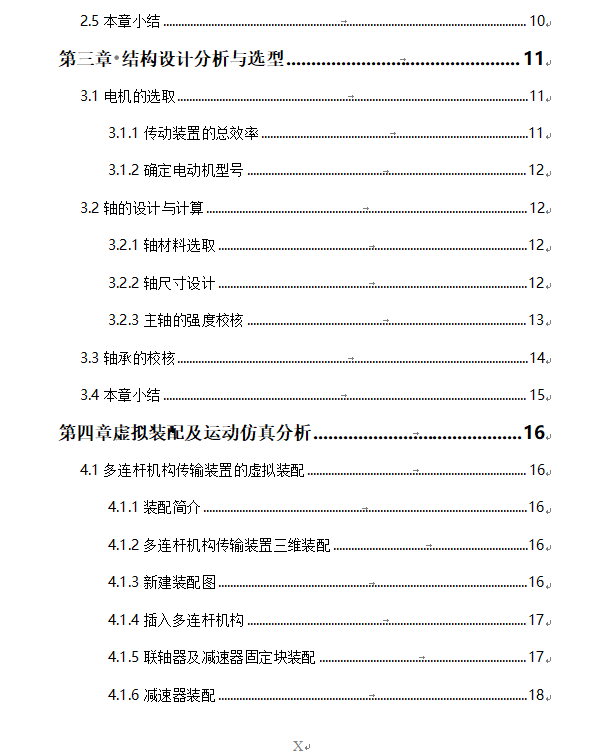

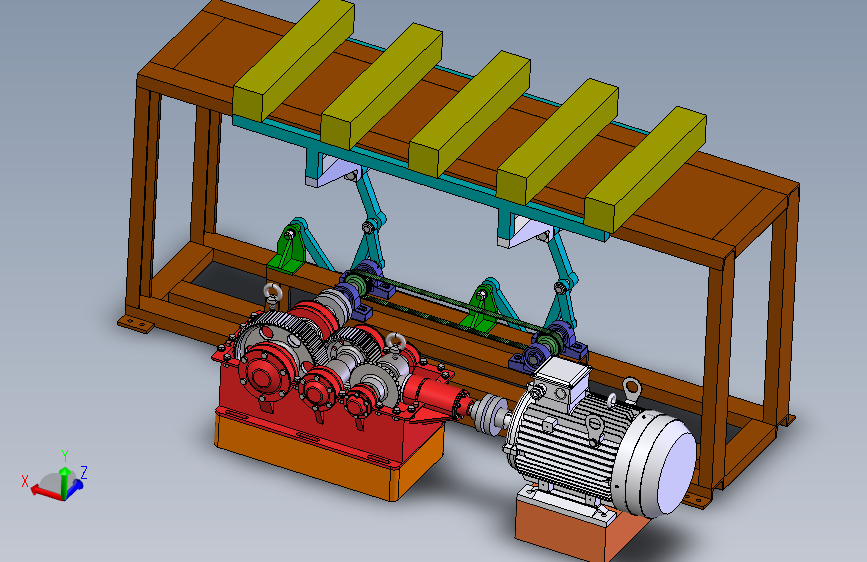

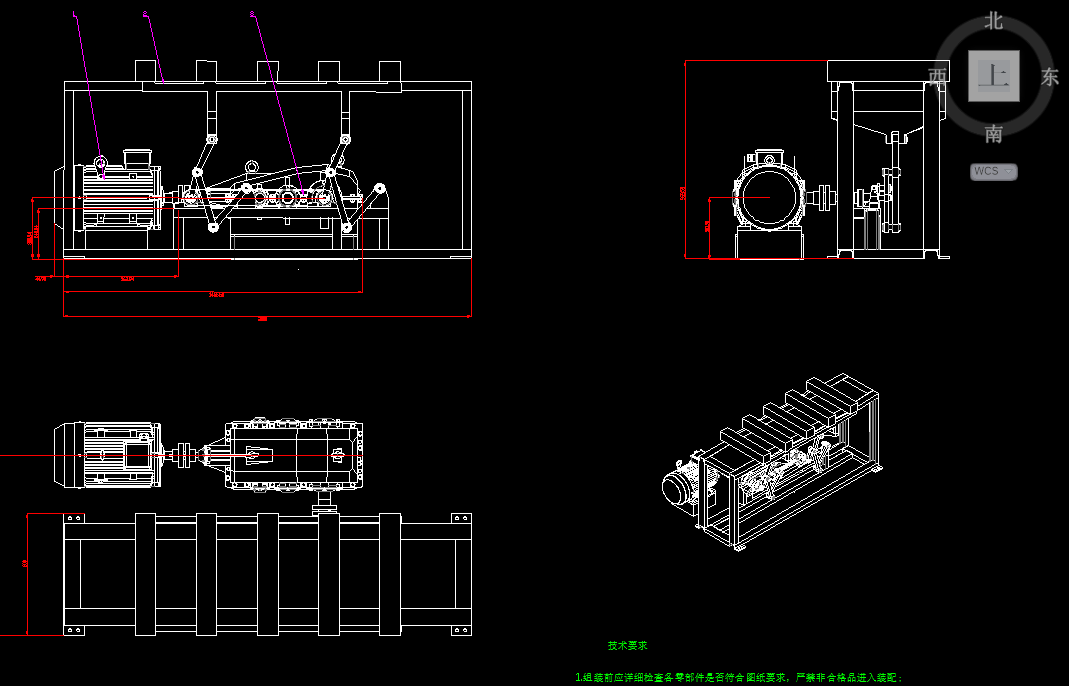

多连杆机构的传动装置主要包括动力传动机构、连杆间歇机构和设备支架三部分。通过分析现有的多连杆机构，针对其不完善之处，比如物料装卸不方便，物料搬运精度不高等问题，设计了一种步进传输机构，使物料能够方便的，准确的完成搬运功能，实现生产线对物料的精确定位。另外本文还对多连杆机构的传动装置进行零部件选型及结构设计计算，对连杆机构的传动装置进行运动仿真，对连杆间歇机构重要的零部件进行静力分析，并完成主要零部件的优化设计。
