离线清灰滤芯除尘器（ID:2045879）

机械设备 / 环保设备 / 离线清灰滤芯除尘器

©原创

平面图

3D视图

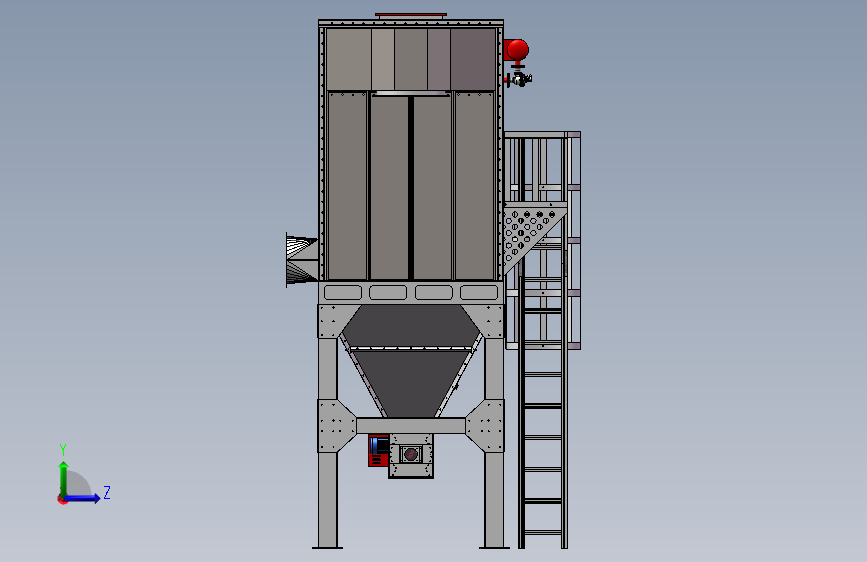

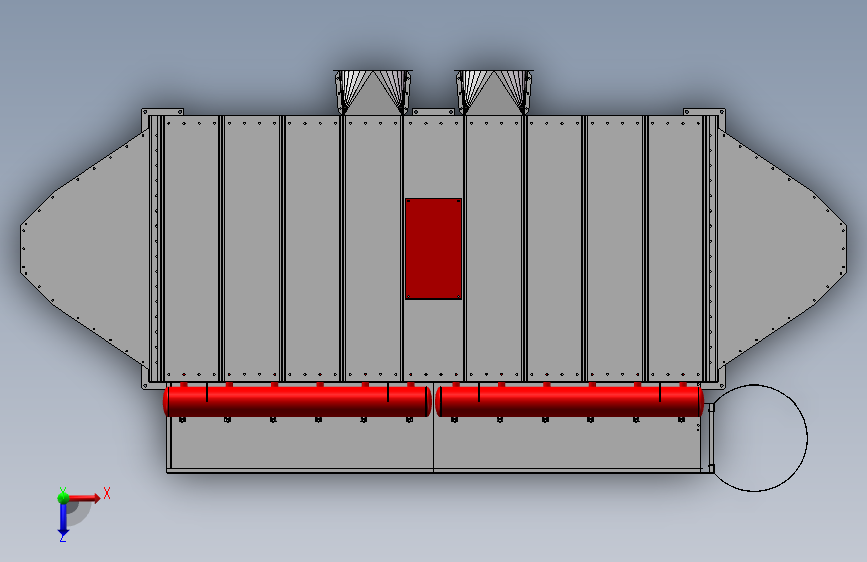

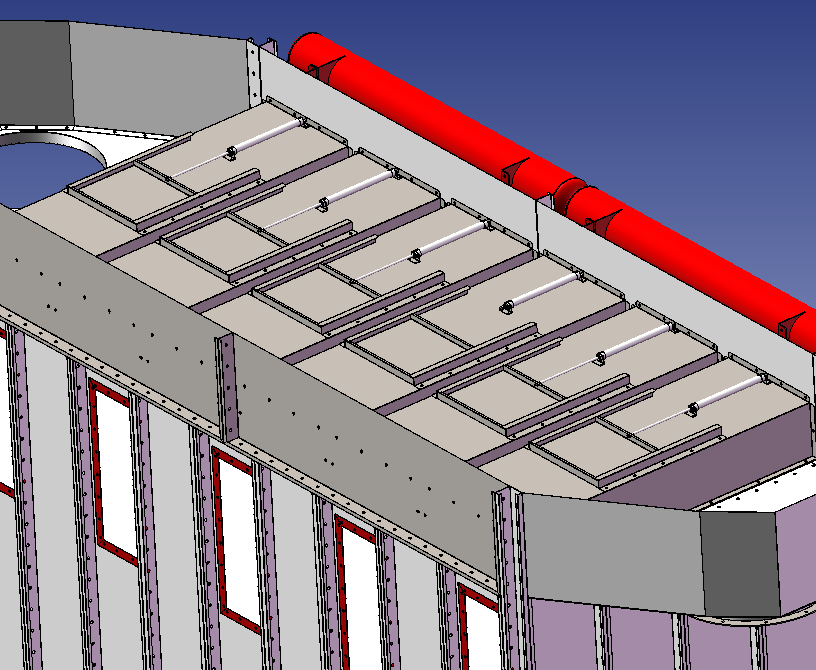

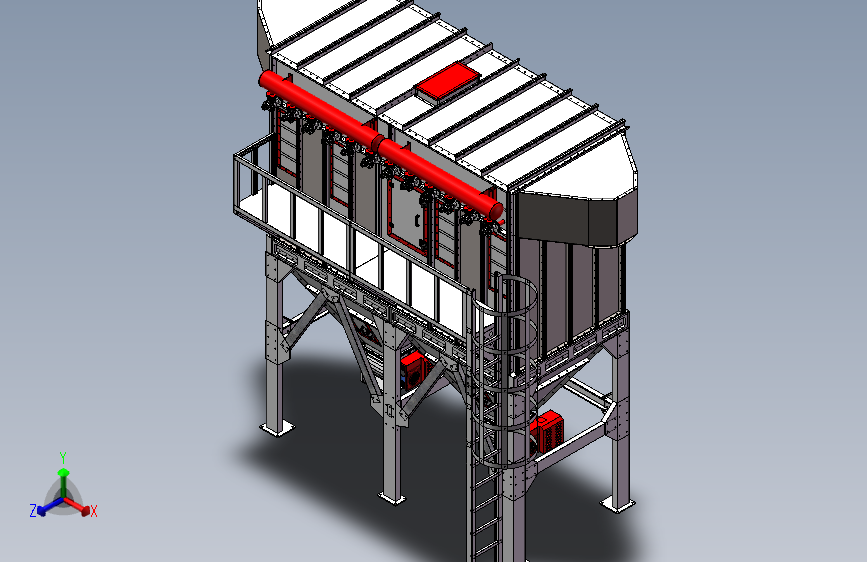

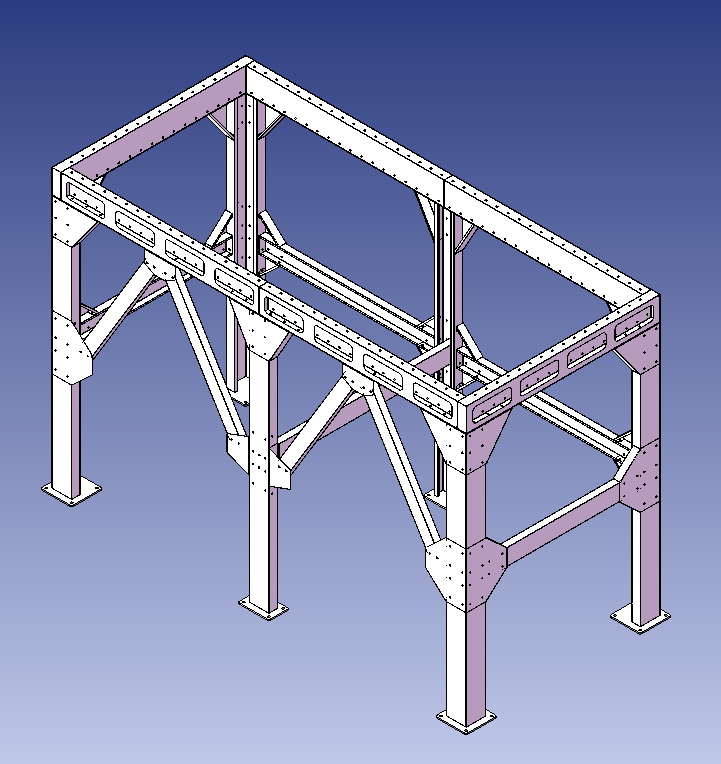

文件列表

#	文件名称	文件大小
1	17451246585292.zip	106.76M
2	22KW离线清灰除尘器排版图.dwg	295.19K

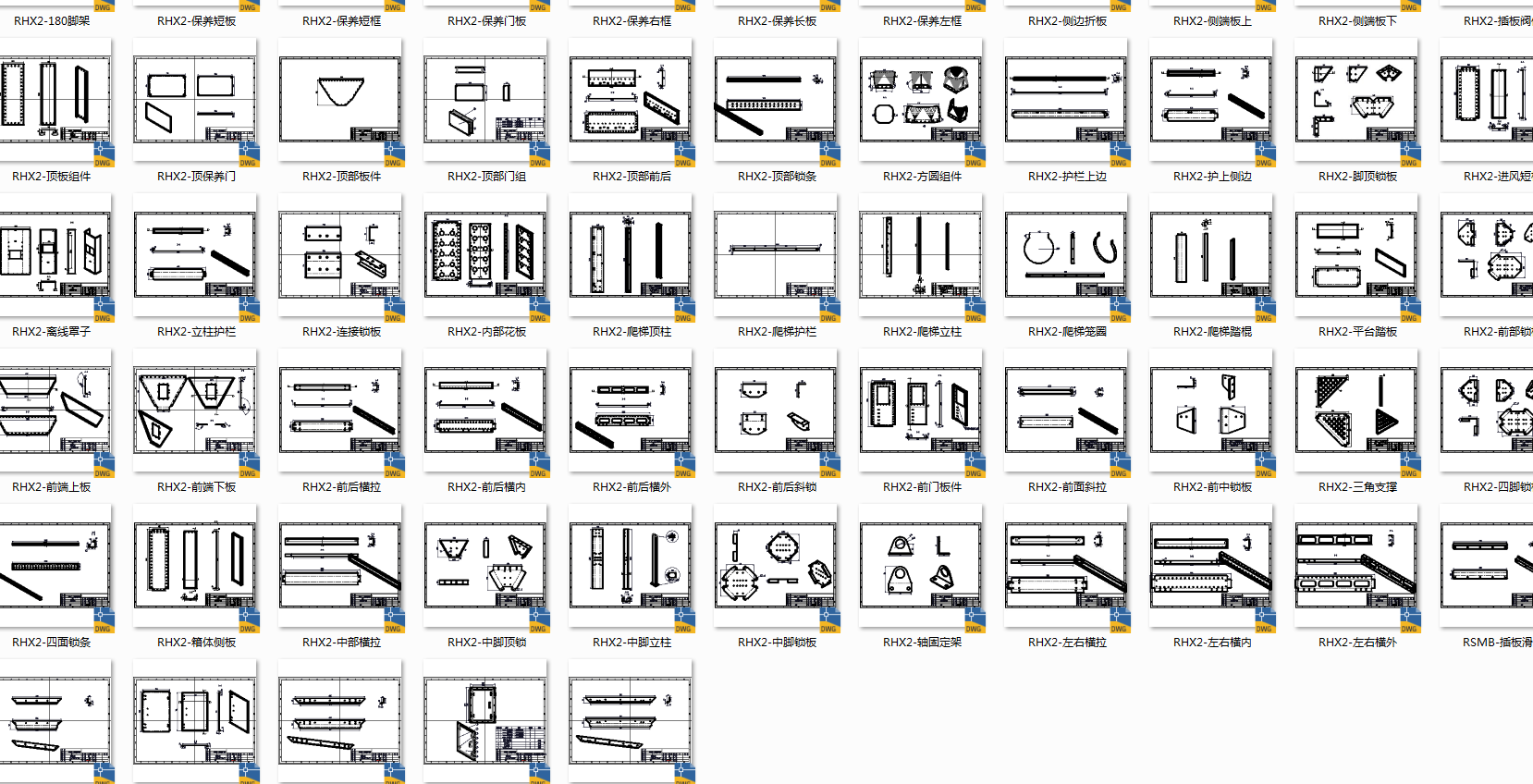

3	CAD折弯图.png	241.81K
4	PDF折弯图.png	69.47K

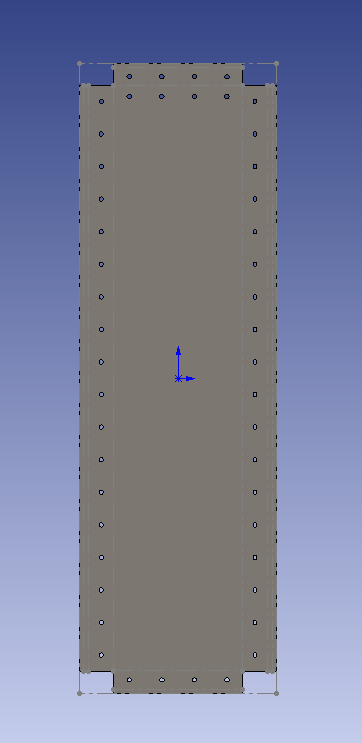

5	侧板展开.png	13.60K

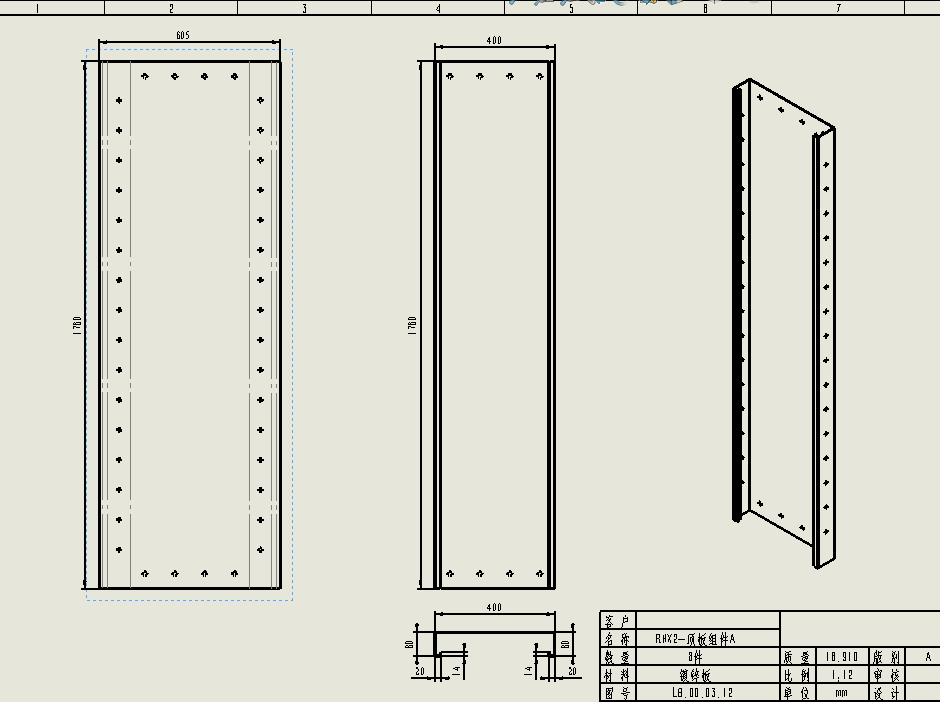

6	侧板折弯图.png	40.55K

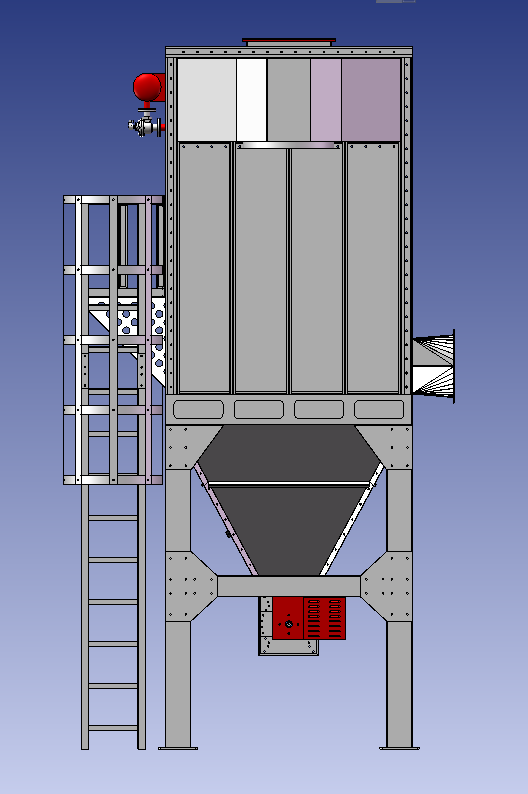

7	侧面图.png	38.12K
8	内部阀门.png	86.06K

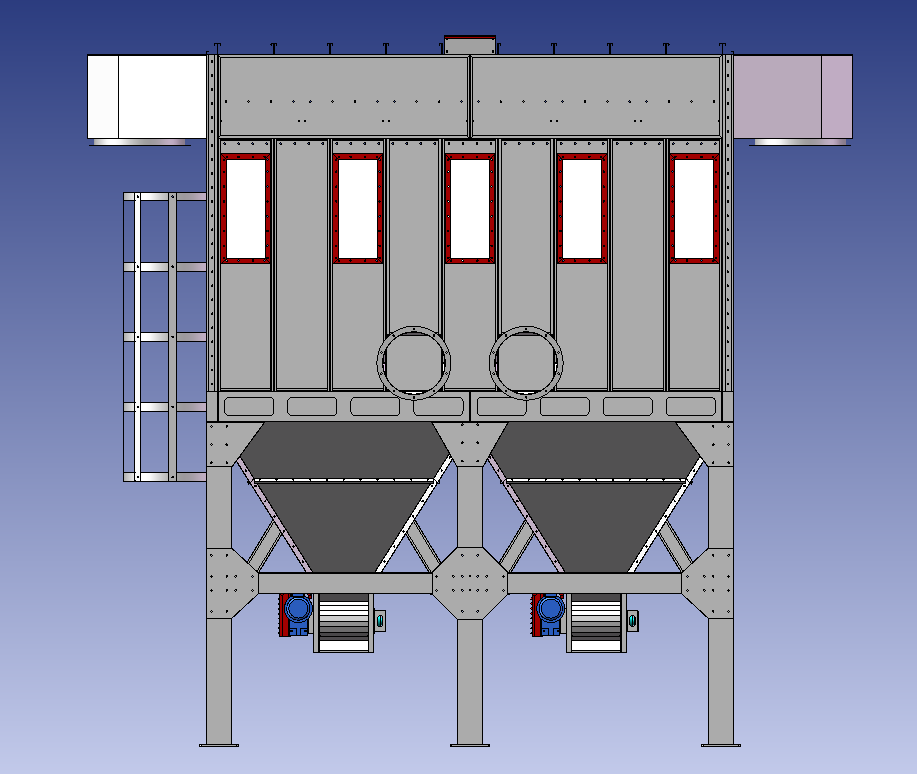

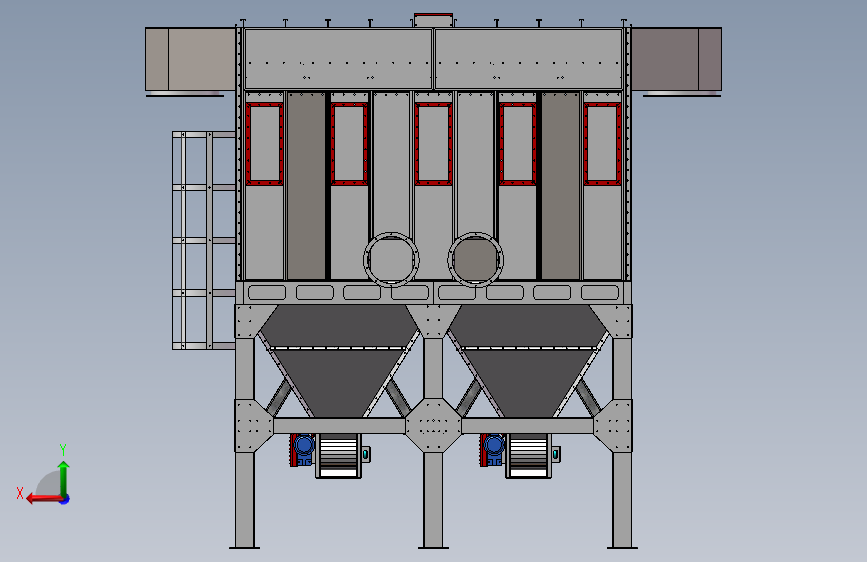

9	后视图.png	51.04K
10	底座脚架.png	49.35K

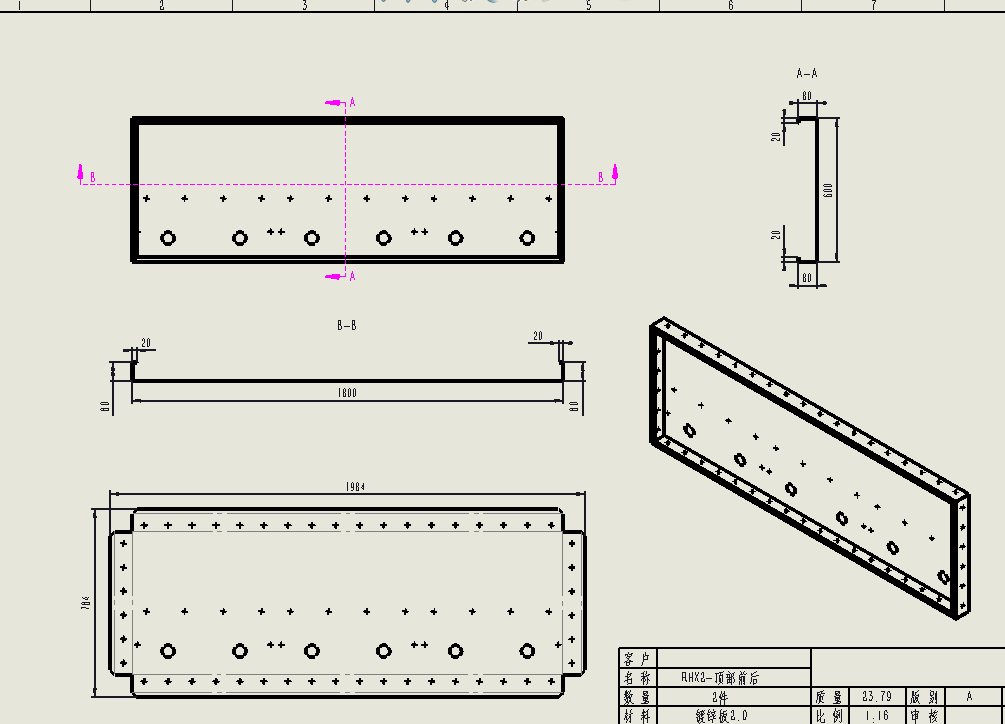

11	折弯图.png	26.13K

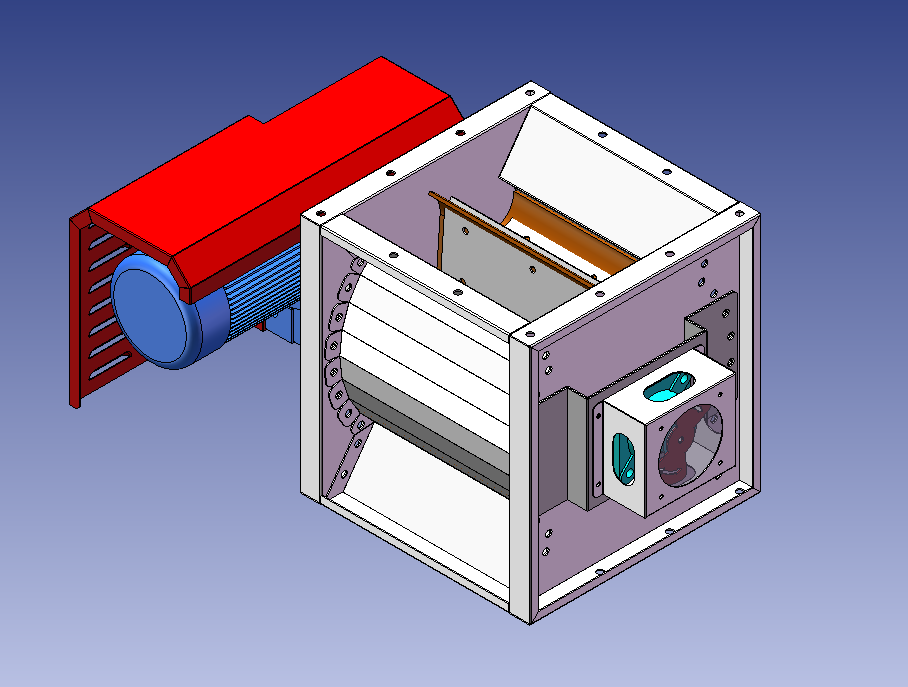

12	拼装卸灰阀.png	65.48K

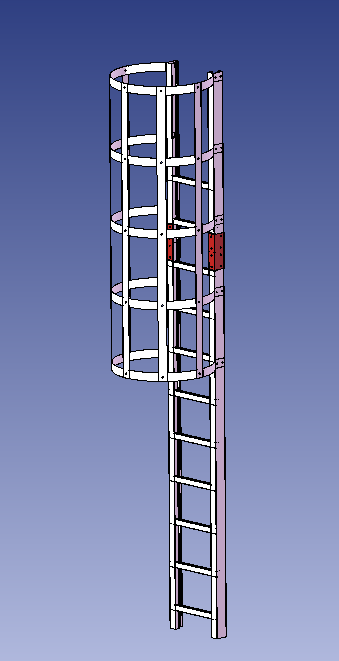

13	拼装式梯.png	21.68K

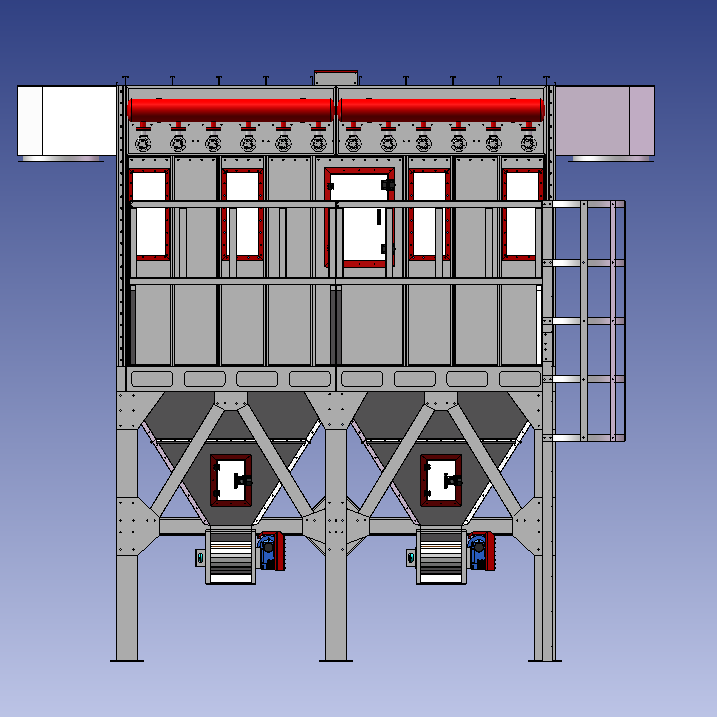

14	正面图.png	51.37K

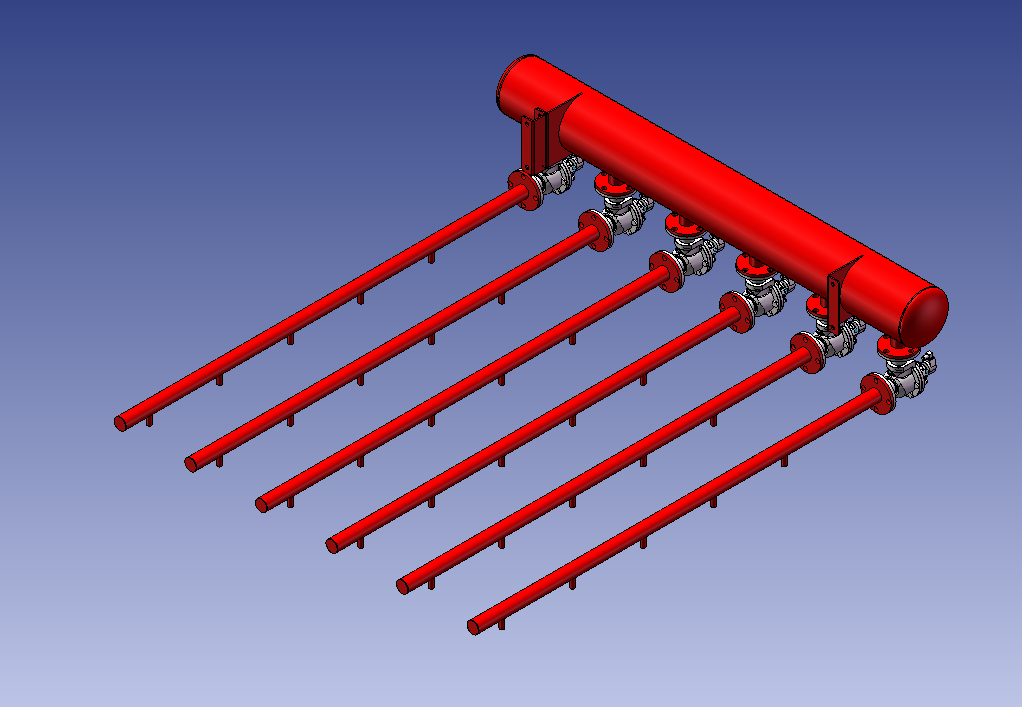

15	气包.png	97.41K
16	灰斗.png	22.51K

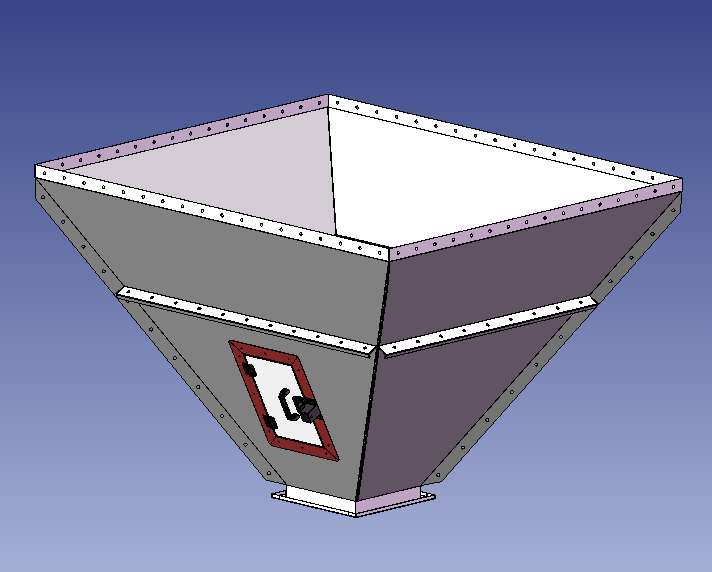

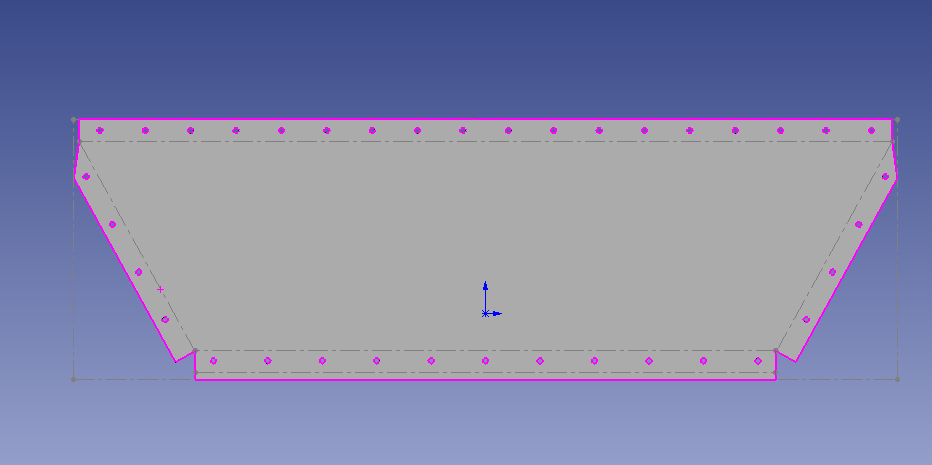

17	灰斗板展开.png	8.64K

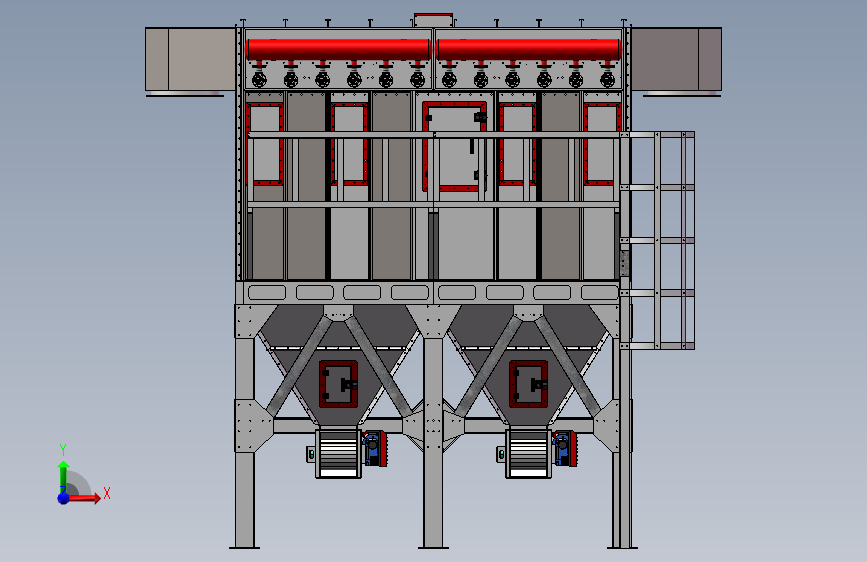

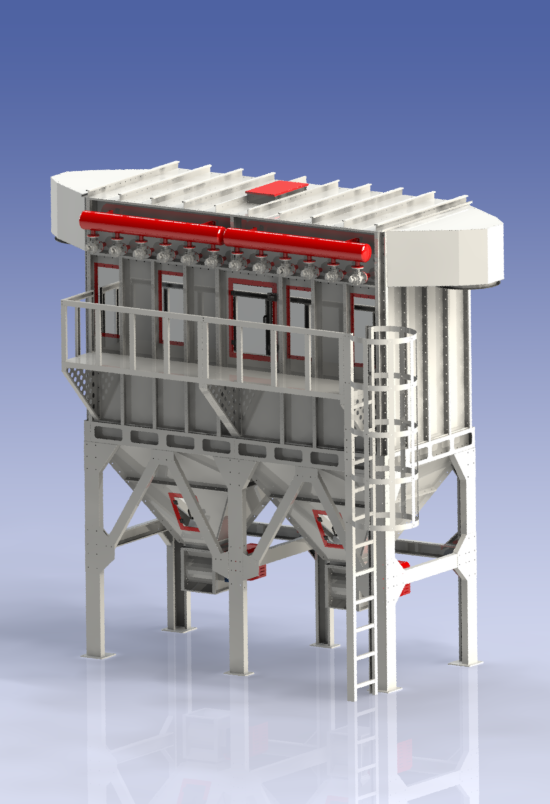

18	离线式拼装除尘器.png	383.67K

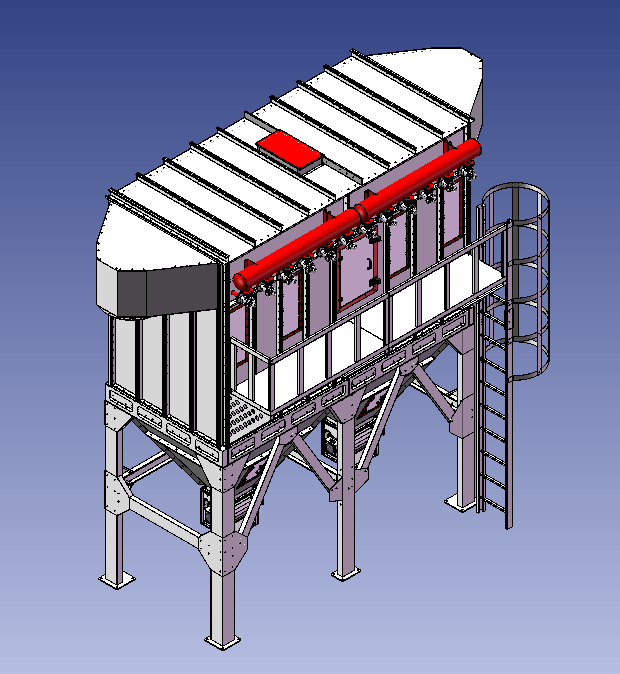

19	离线式拼装除尘器3D.png	65.33K
20	RHX2-离线清灰除尘器.SLDASM	8.53M
21	RHX2-三角支撑.SLDDRW	339.19K
22	RHX2-三角支撑.SLDPRT	1.28M
23	RHX2-平台装配体.SLDASM	665.21K
24	RHX2-平台踏板.SLDDRW	389.07K
25	RHX2-平台踏板.sldprt	928.80K
26	RHX2-护上侧边.SLDDRW	377.67K
27	RHX2-护上侧边.SLDPRT	514.59K
28	RHX2-护栏上边.SLDDRW	371.84K
29	RHX2-护栏上边.SLDPRT	805.37K
30	RHX2-立柱护栏.SLDDRW	372.74K
31	RHX2-立柱护栏.SLDPRT	482.88K
32	350-V型锁板.SLDPRT	154.13K
33	350-卸料侧板.SLDPRT	368.58K
34	350-卸灰肚板.SLDPRT	765.17K
35	350-帆布刮板.sldprt	69.67K
36	350-拼装卸灰阀.SLDASM	2.38M
37	350-旋转标示片.sldprt	131.54K
38	350-旋转标示盖.sldprt	228.94K
39	350-电机挡雨.SLDPRT	877.01K
40	350-轴心800.sldprt	251.94K
41	350-轴承板内.SLDPRT	174.02K
42	350-轴承板外.SLDPRT	175.02K
43	350-马达板内.SLDPRT	288.26K
44	350-马达板外.SLDPRT	167.60K
45	NMRV090.sldprt	3.48M
46	螺栓M16×40.sldprt	163.20K
47	螺母M16.sldprt	161.62K
48	轴承[UCFU208].SLDPRT	1.34M
49	RHX2-拼装式爬梯.sldasm	246.44K
50	RHX2-爬梯护栏.SLDDRW	286.06K
51	RHX2-爬梯护栏.sldprt	128.12K
52	RHX2-爬梯立柱.SLDDRW	304.69K
53	RHX2-爬梯立柱.SLDPRT	1.91M
54	RHX2-爬梯笼圈.SLDDRW	301.14K
55	RHX2-爬梯笼圈.sldprt	474.42K
56	RHX2-爬梯踏棍.SLDDRW	286.46K
57	RHX2-爬梯踏棍.sldprt	171.04K
58	RHX2-爬梯顶柱.SLDDRW	297.39K
59	RHX2-爬梯顶柱.SLDPRT	752.13K
60	RHX2-连接锁板.SLDDRW	298.16K
61	RHX2-连接锁板.sldprt	195.44K
62	1.5寸三通.SLDPRT	249.75K
63	1.5脉冲阀.SLDPRT	1.42M
64	RHX2-气包主体.SLDPRT	776.54K
65	RHX2-气包装配体.SLDASM	1.36M
66	RHX2-气管短件.SLDPRT	105.71K
67	RHX2-气管长件.sldprt	136.15K
68	RHX2-法兰连接.SLDPRT	127.38K
69	HGE-30.sldprt	84.97K
70	RHX2-侧端板上.SLDDRW	391.69K
71	RHX2-侧端板上.sldprt	380.12K
72	RHX2-侧端板下.SLDDRW	416.81K
73	RHX2-侧端板下.sldprt	832.61K
74	RHX2-保养右框.SLDDRW	295.41K
75	RHX2-保养右框.SLDPRT	385.21K
76	RHX2-保养左框.SLDDRW	296.23K
77	RHX2-保养左框.SLDPRT	360.24K
78	RHX2-保养短框.SLDDRW	293.63K
79	RHX2-保养短框.sldprt	177.17K
80	RHX2-保养组件.sldasm	375.79K
81	RHX2-保养门板.SLDDRW	367.34K
82	RHX2-保养门板.sldprt	408.89K
83	RHX2-前端上板.SLDDRW	399.65K
84	RHX2-前端上板.sldprt	887.09K
85	RHX2-前端下板.SLDDRW	561.85K
86	RHX2-前端下板.sldprt	1.15M
87	RHX2-灰斗参考.SLDPRT	84.65K
88	RHX2-灰斗装配体.SLDASM	649.54K
89	压力锁框.SLDPRT	126.28K
90	压力锁门.SLDPRT	122.12K
91	插销.sldprt	58.08K
92	方拉手A型×120.SLDPRT	189.51K
93	锌合金合页HGE_HGE-30.sldasm	89.79K
94	HGE-30.sldprt	84.97K
95	RHX2-中脚立柱.SLDDRW	371.71K
96	RHX2-中脚立柱.sldprt	530.15K
97	RHX2-中脚顶锁.SLDDRW	350.42K
98	RHX2-中脚顶锁.sldprt	318.72K
99	RHX2-侧边折板.SLDDRW	479.26K
100	RHX2-侧边折板.sldprt	765.14K
101	RHX2-保养短板.SLDDRW	293.40K
102	RHX2-保养短板.sldprt	207.12K
103	RHX2-保养长板.SLDDRW	300.93K
104	RHX2-保养长板.sldprt	277.19K
105	RHX2-内部花板.SLDDRW	528.62K
106	RHX2-内部花板.SLDPRT	1.04M
107	RHX2-出风口组.sldasm	304.08K
108	RHX2-前门板件.SLDDRW	520.84K
109	RHX2-前门板件.SLDPRT	1.33M
110	RHX2-四面锁条.SLDDRW	371.80K
111	RHX2-四面锁条.SLDPRT	595.94K
112	RHX2-插板阀件.SLDDRW	363.04K
113	RHX2-插板阀件.sldprt	487.27K
114	RHX2-方圆组件.SLDDRW	515.38K
115	RHX2-方圆组件.SLDPRT	1.44M
116	RHX2-泄爆法兰.SLDPRT	175.43K
117	RHX2-离线罩子.SLDDRW	408.64K
118	RHX2-离线罩子.sldprt	703.33K
119	RHX2-箱体侧板.SLDDRW	1.03M
120	RHX2-箱体侧板.SLDPRT	5.27M
121	RHX2-箱体装配体.SLDASM	2.29M
122	RHX2-轴固定架.SLDDRW	302.91K
123	RHX2-轴固定架.sldprt	177.71K
124	RHX2-进风短板.SLDDRW	448.93K
125	RHX2-进风短板.SLDPRT	827.86K
126	RHX2-顶保养门.SLDDRW	291.58K
127	RHX2-顶保养门.sldprt	203.00K
128	RHX2-顶板组件.SLDDRW	386.59K
129	RHX2-顶板组件.SLDPRT	835.64K
130	RHX2-顶部前后.SLDDRW	727.96K
131	RHX2-顶部前后.sldprt	3.18M
132	RHX2-顶部板件.SLDDRW	322.33K
133	RHX2-顶部板件.sldprt	883.01K
134	RHX2-顶部锁条.SLDDRW	304.63K
135	RHX2-顶部锁条.SLDPRT	252.44K
136	RHX2-顶部门组.sldasm	125.73K
137	RHX2-顶部门组.SLDDRW	306.39K
138	RSMB-插板滑槽.SLDDRW	291.50K
139	RSMB-插板滑槽.sldprt	189.74K
140	SBMB-保养右框.SLDDRW	299.43K
141	SBMB-保养右框.SLDPRT	385.81K
142	SBMB-保养左框.SLDDRW	297.09K
143	SBMB-保养左框.SLDPRT	373.27K
144	SBMB-保养短框.SLDDRW	292.33K
145	SBMB-保养短框.sldprt	184.81K
146	SBMB-保养组件.sldasm	387.72K
147	SBMB-保养组件.SLDDRW	374.99K
148	SBMB-保养门板.SLDDRW	366.55K
149	SBMB-保养门板.sldprt	419.95K
150	压力锁框.SLDPRT	126.28K
151	压力锁门.SLDPRT	122.12K
152	插销.sldprt	58.08K
153	方拉手A型×120.SLDPRT	189.51K
154	锌合金合页HGE_HGE-30.sldasm	88.06K
155	FA.SLDPRT	192.00K
156	LB.SLDPRT	250.50K
157	locallib.tmic	36.00K
158	SDB.SLDPRT	271.00K
159	后LB.SLDPRT	339.00K
160	活塞杆.SLDPRT	121.10K
161	缸体.SLDPRT	213.59K
162	铝合金迷你型CTMAL系列气缸[CTMAL-25x300-CM].sldasm	94.08K
163	铝合金迷你型CTMAL系列气缸[CTMAL-25x300-CM]_活塞杆.sldprt	121.77K
164	铝合金迷你型CTMAL系列气缸[CTMAL-25x300-CM]_缸体.sldprt	214.32K
165	RHX2-180脚架.SLDDRW	365.96K
166	RHX2-180脚架.SLDPRT	1.34M
167	RHX2-中脚锁板.SLDDRW	342.08K
168	RHX2-中脚锁板.sldprt	495.21K
169	RHX2-中部横拉.SLDDRW	361.21K
170	RHX2-中部横拉.SLDPRT	384.91K
171	RHX2-前中锁板.SLDDRW	296.66K
172	RHX2-前中锁板.sldprt	315.98K
173	RHX2-前后斜锁.SLDDRW	294.05K
174	RHX2-前后斜锁.sldprt	191.13K
175	RHX2-前后横内.SLDDRW	469.78K
176	RHX2-前后横内.SLDPRT	1003.38K
177	RHX2-前后横外.SLDDRW	434.12K
178	RHX2-前后横外.SLDPRT	365.47K
179	RHX2-前后横拉.SLDDRW	384.14K
180	RHX2-前后横拉.SLDPRT	752.99K
181	RHX2-前部锁板.SLDDRW	339.23K
182	RHX2-前部锁板.sldprt	2.55M
183	RHX2-前面斜拉.SLDDRW	299.22K
184	RHX2-前面斜拉.sldprt	1.07M
185	RHX2-四脚锁板.SLDDRW	351.60K
186	RHX2-四脚锁板.sldprt	1.86M
187	RHX2-左右横内.SLDDRW	466.17K
188	RHX2-左右横内.SLDPRT	1.41M
189	RHX2-左右横外.SLDDRW	436.35K
190	RHX2-左右横外.SLDPRT	792.88K
191	RHX2-左右横拉.SLDDRW	388.61K
192	RHX2-左右横拉.SLDPRT	561.27K
193	RHX2-脚架装配体.SLDASM	1.57M
194	RHX2-脚顶锁板.SLDDRW	374.92K
195	RHX2-脚顶锁板.sldprt	1.95M
196	RHX2-180脚架.DWG	320.07K
197	RHX2-三角支撑.DWG	329.03K
198	RHX2-中脚立柱.DWG	315.21K
199	RHX2-中脚锁板.DWG	335.29K
200	RHX2-中脚顶锁.DWG	305.00K
201	RHX2-中部横拉.DWG	293.90K
202	RHX2-侧端板上.DWG	327.55K
203	RHX2-侧端板下.DWG	321.94K
204	RHX2-侧边折板.DWG	347.62K
205	RHX2-保养右框.DWG	290.71K
206	RHX2-保养左框.DWG	291.51K
207	RHX2-保养短板.DWG	287.93K
208	RHX2-保养短框.DWG	288.23K
209	RHX2-保养长板.DWG	290.16K
210	RHX2-保养门板.DWG	300.55K
211	RHX2-内部花板.DWG	370.54K
212	RHX2-前中锁板.DWG	286.22K
213	RHX2-前后斜锁.DWG	286.18K
214	RHX2-前后横内.DWG	346.64K
215	RHX2-前后横外.DWG	324.79K
216	RHX2-前后横拉.DWG	303.15K
217	RHX2-前端上板.DWG	331.49K
218	RHX2-前端下板.DWG	387.27K
219	RHX2-前部锁板.DWG	323.65K
220	RHX2-前门板件.DWG	366.40K
221	RHX2-前面斜拉.DWG	291.50K
222	RHX2-四脚锁板.DWG	341.70K
223	RHX2-四面锁条.DWG	326.61K
224	RHX2-左右横内.DWG	340.66K
225	RHX2-左右横外.DWG	318.88K
226	RHX2-左右横拉.DWG	303.36K
227	RHX2-平台踏板.DWG	306.18K
228	RHX2-护上侧边.DWG	302.09K
229	RHX2-护栏上边.DWG	293.07K
230	RHX2-插板阀件.DWG	292.30K
231	RHX2-方圆组件.DWG	397.79K
232	RHX2-爬梯护栏.DWG	280.60K
233	RHX2-爬梯立柱.DWG	295.92K
234	RHX2-爬梯笼圈.DWG	309.22K
235	RHX2-爬梯踏棍.DWG	282.36K
236	RHX2-爬梯顶柱.DWG	292.18K
237	RHX2-离线罩子.DWG	317.99K
238	RHX2-立柱护栏.DWG	299.57K
239	RHX2-箱体侧板.DWG	551.00K
240	RHX2-脚顶锁板.DWG	319.25K
241	RHX2-轴固定架.DWG	287.17K
242	RHX2-进风短板.DWG	328.61K
243	RHX2-连接锁板.DWG	287.50K
244	RHX2-顶保养门.DWG	284.65K
245	RHX2-顶板组件.DWG	374.41K
246	RHX2-顶部前后.DWG	470.12K
247	RHX2-顶部板件.DWG	297.09K
248	RHX2-顶部锁条.DWG	316.86K
249	RHX2-顶部门组.DWG	299.96K
250	RSMB-插板滑槽.DWG	284.50K
251	SBMB-保养右框.DWG	294.13K
252	SBMB-保养左框.DWG	292.41K
253	SBMB-保养短框.DWG	288.88K
254	SBMB-保养组件.DWG	380.94K
255	SBMB-保养门板.DWG	302.40K
256	RHX2-180脚架.PDF	54.71K
257	RHX2-三角支撑.PDF	62.67K
258	RHX2-中脚立柱.PDF	52.83K
259	RHX2-中脚锁板.PDF	52.25K
260	RHX2-中脚顶锁.PDF	47.54K
261	RHX2-中部横拉.PDF	43.21K
262	RHX2-侧端板上.PDF	53.83K
263	RHX2-侧端板下.PDF	50.65K
264	RHX2-侧边折板.PDF	57.08K
265	RHX2-保养右框.PDF	42.61K
266	RHX2-保养左框.PDF	42.98K
267	RHX2-保养短板.PDF	42.66K
268	RHX2-保养短框.PDF	42.06K
269	RHX2-保养长板.PDF	42.63K
270	RHX2-保养门板.PDF	44.44K
271	RHX2-内部花板.PDF	74.67K
272	RHX2-前中锁板.PDF	43.05K
273	RHX2-前后斜锁.PDF	43.69K
274	RHX2-前后横内.PDF	56.04K
275	RHX2-前后横外.PDF	52.94K
276	RHX2-前后横拉.PDF	46.08K
277	RHX2-前端上板.PDF	54.52K
278	RHX2-前端下板.PDF	70.19K
279	RHX2-前部锁板.PDF	52.81K
280	RHX2-前门板件.PDF	65.44K
281	RHX2-前面斜拉.PDF	44.01K
282	RHX2-四脚锁板.PDF	53.61K
283	RHX2-四面锁条.PDF	53.17K
284	RHX2-左右横内.PDF	55.02K
285	RHX2-左右横外.PDF	51.32K
286	RHX2-左右横拉.PDF	46.06K
287	RHX2-平台踏板.PDF	48.01K
288	RHX2-护上侧边.PDF	43.73K
289	RHX2-护栏上边.PDF	42.69K
290	RHX2-插板阀件.PDF	41.65K
291	RHX2-方圆组件.PDF	59.51K
292	RHX2-爬梯护栏.PDF	39.11K
293	RHX2-爬梯立柱.PDF	45.21K
294	RHX2-爬梯笼圈.PDF	45.82K
295	RHX2-爬梯踏棍.PDF	40.88K
296	RHX2-爬梯顶柱.PDF	44.06K
297	RHX2-离线罩子.PDF	53.03K
298	RHX2-立柱护栏.PDF	43.09K
299	RHX2-箱体侧板.PDF	102.80K
300	RHX2-脚顶锁板.PDF	50.37K
301	RHX2-轴固定架.PDF	44.61K
302	RHX2-进风短板.PDF	50.94K
303	RHX2-连接锁板.PDF	43.42K
304	RHX2-顶保养门.PDF	41.09K
305	RHX2-顶板组件.PDF	67.89K
306	RHX2-顶部前后.PDF	85.04K
307	RHX2-顶部板件.PDF	48.40K
308	RHX2-顶部锁条.PDF	50.22K
309	RHX2-顶部门组.PDF	47.64K
310	RSMB-插板滑槽.PDF	42.59K
311	SBMB-保养右框.PDF	44.09K
312	SBMB-保养左框.PDF	43.25K
313	SBMB-保养短框.PDF	42.06K
314	SBMB-保养组件.PDF	72.30K
