拼装柜式旋流喷淋塔3D_SOLIDWORKS 2015_模型图纸下载

首页

图库

工程师

拼装柜式旋流喷淋塔3D（ID:2049256）

机械设备 / 非标机械 / 拼装柜式旋流喷淋塔3D

©原创

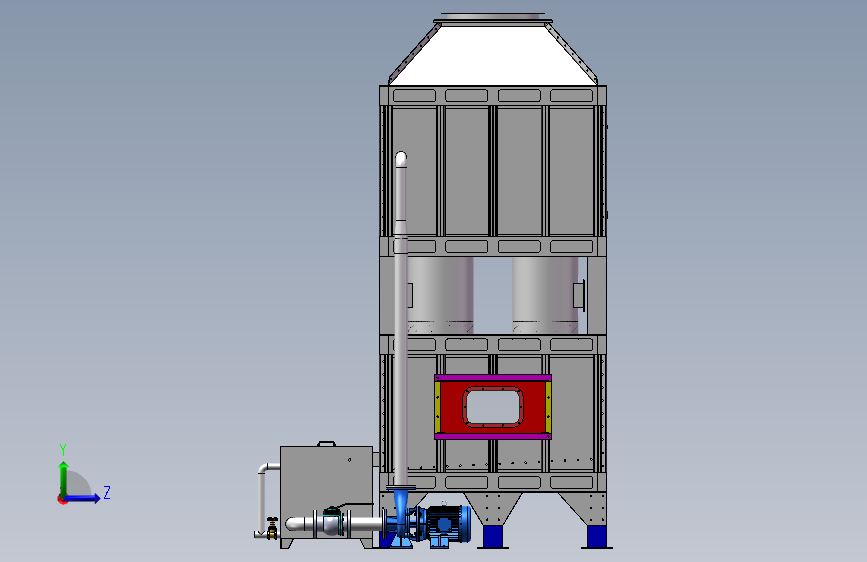

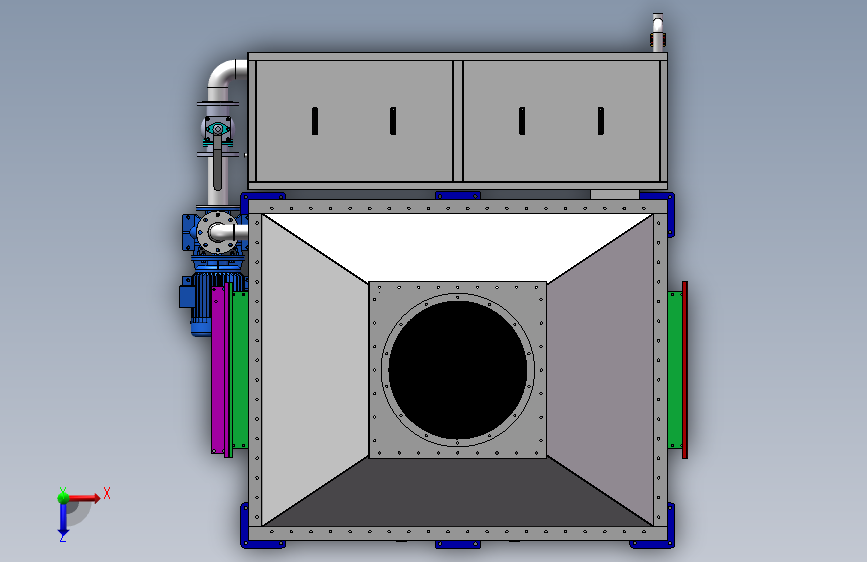

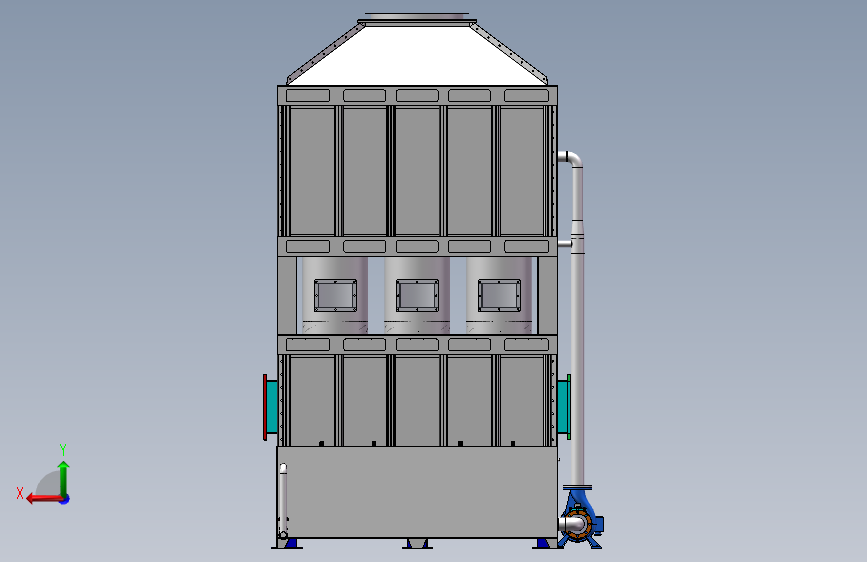

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17452199547407.zip	49.83M
2	LCKA-31.SLDPRT	531.82K
3	SLWD100-200I.SLDPRT	2.92M
4	XLPZ-上四锁条.sldprt	221.58K
5	XLPZ-上箱体横梁.sldasm	538.35K
6	XLPZ-上箱体组件.SLDASM	1.51M
7	XLPZ-上箱侧板.sldprt	340.79K
8	XLPZ-下口侧板.SLDPRT	2.26M
9	XLPZ-下四锁条.SLDPRT	188.48K
10	XLPZ-下箱体底框.SLDASM	457.61K
11	XLPZ-下箱体组件.sldasm	1.99M
12	XLPZ-下箱侧板.SLDPRT	3.78M
13	XLPZ-中箱体横梁.SLDASM	505.86K
14	XLPZ-中箱体装配.sldasm	1.45M
15	XLPZ-中脚立柱.sldprt	162.64K
16	XLPZ-中脚顶锁.sldprt	343.96K
17	XLPZ-中间支撑.sldprt	76.63K
18	XLPZ-中间横框.sldprt	103.89K
19	XLPZ-侧边护框.sldprt	72.83K
20	XLPZ-侧边支撑.SLDPRT	97.48K
21	XLPZ-保养门板.sldprt	231.01K
22	XLPZ-出口参考.sldprt	198.65K
23	XLPZ-出风法兰.sldprt	288.49K
24	XLPZ-前后横内.SLDPRT	2.64M
25	XLPZ-前后横外.sldprt	737.78K
26	XLPZ-四脚立柱.SLDPRT	648.70K
27	XLPZ-四脚顶锁.sldprt	2.07M
28	XLPZ-填料中框.sldprt	109.93K
29	XLPZ-填料侧边.sldprt	65.43K
30	XLPZ-填料前后.sldprt	63.96K
31	XLPZ-填料胶帘.sldprt	1.94M
32	XLPZ-填料边框.sldasm	85.62K
33	XLPZ-左右横内.SLDPRT	973.40K
34	XLPZ-左右横外.SLDPRT	684.65K
35	XLPZ-底部四脚.SLDPRT	605.61K
36	XLPZ-底部斜板.sldprt	531.85K
37	XLPZ-底部门板.sldprt	361.60K
38	XLPZ-排水连接.sldprt	58.82K
39	XLPZ-旋流喷淋.SLDPRT	302.11K
40	XLPZ-旋流板件.SLDPRT	503.92K
41	XLPZ-旋流桶体.SLDPRT	368.73K
42	XLPZ-水箱中脚.sldprt	269.56K
43	XLPZ-水箱侧板.sldprt	106.96K
44	XLPZ-水箱前后.sldprt	112.24K
45	XLPZ-水箱垫高.SLDPRT	480.81K
46	XLPZ-水箱焊接件.sldasm	1.10M
47	XLPZ-水箱门盖.sldprt	265.95K
48	XLPZ-溢水排水.sldprt	187.15K
49	XLPZ-管法兰短.SLDPRT	329.25K
50	XLPZ-管法兰长.SLDPRT	175.07K
51	XLPZ-花板窄件.SLDPRT	2.01M
52	XLPZ-进水管件.sldprt	231.47K
53	XLPZ-除雾前框.SLDPRT	98.61K
54	XLPZ-除雾边框.SLDASM	92.14K
55	XLPZ-顶保养门.SLDPRT	496.32K
56	XLPZ-顶出风装配.sldasm	402.58K
57	XLPZ-顶部喷淋.sldprt	603.52K
58	XLPZ-风口上框.sldprt	260.20K
59	XLPZ-风口前后.sldprt	624.18K
60	XLPZ-风口左右.sldprt	528.54K
61	XLPZ-风口板顶.SLDPRT	522.54K
62	XLPZ-风口组件.sldasm	150.66K
63	XLPZ-风口长框.sldprt	329.37K
64	XLPZ-风口门件.SLDASM	143.89K
65	拼装式方型旋流喷淋塔.SLDASM	7.64M
66	方拉手A型×120.SLDPRT	187.99K
67	法兰连接球阀.sldprt	465.20K

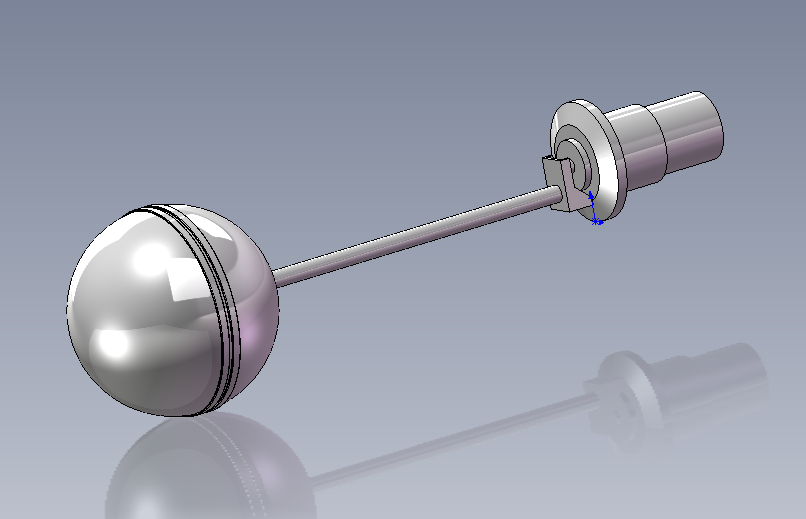

68	浮球开关.SLDPRT	227.94K
69	焊接铰链筒.sldprt	58.47K
70	焊接铰链轴.sldprt	49.07K
71	螺旋喷头.SLDPRT	437.77K
72	闸阀.sldprt	999.53K

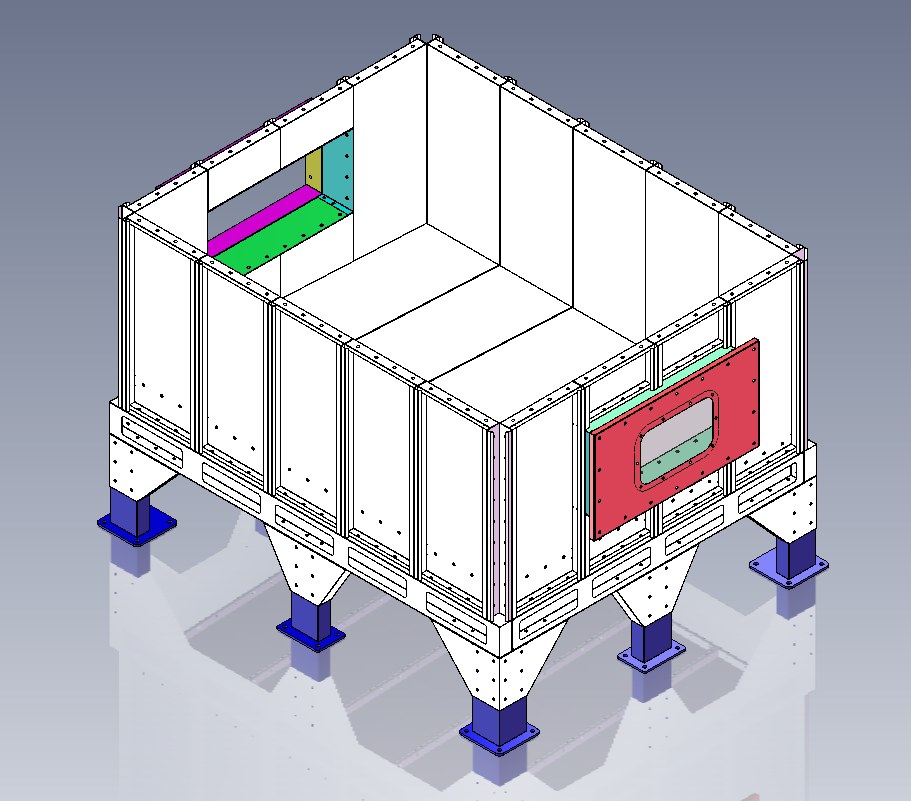

73	下箱体.png	121.12K

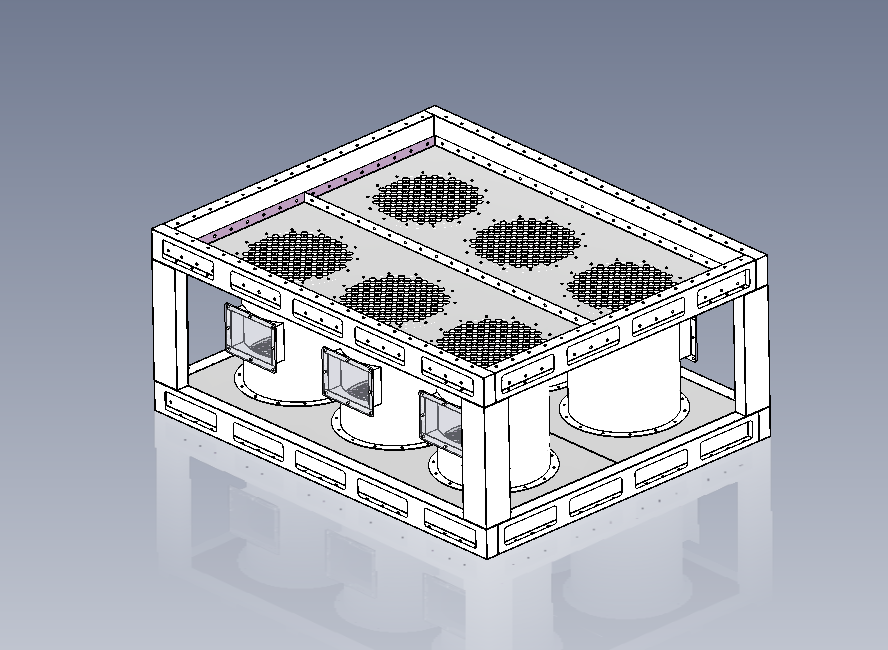

74	中箱体.png	84.34K

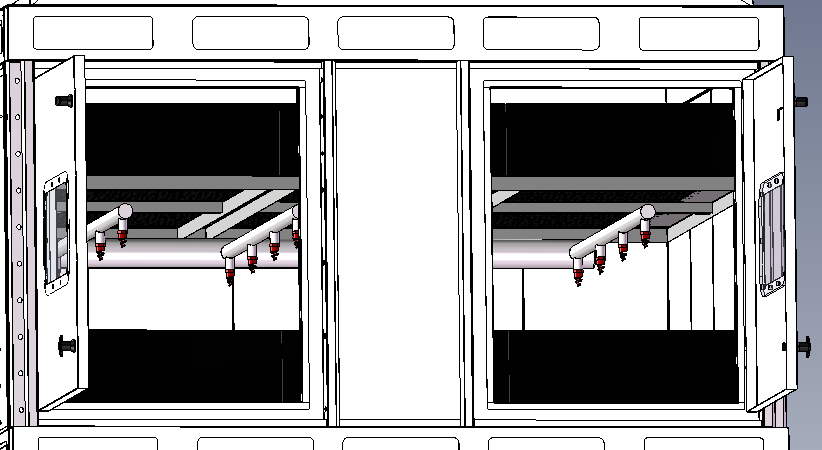

75	喷淋头.png	52.13K
76	拼装式方型旋流喷淋塔.png	87.14K

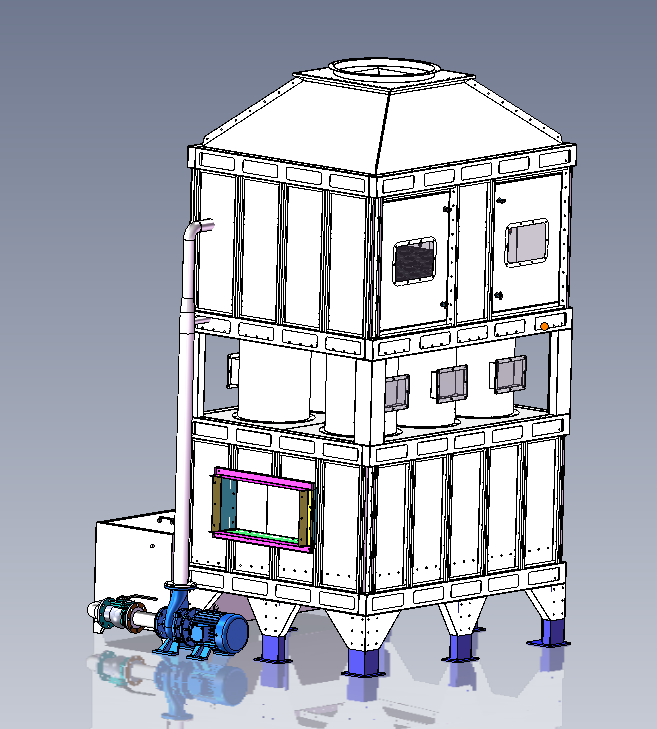

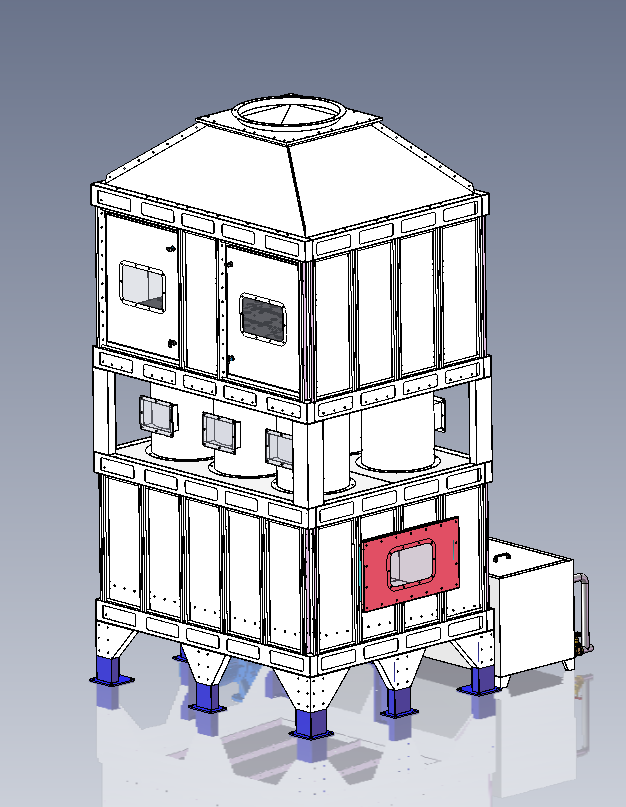

77	拼装式方型旋流喷淋塔3D.png	77.04K

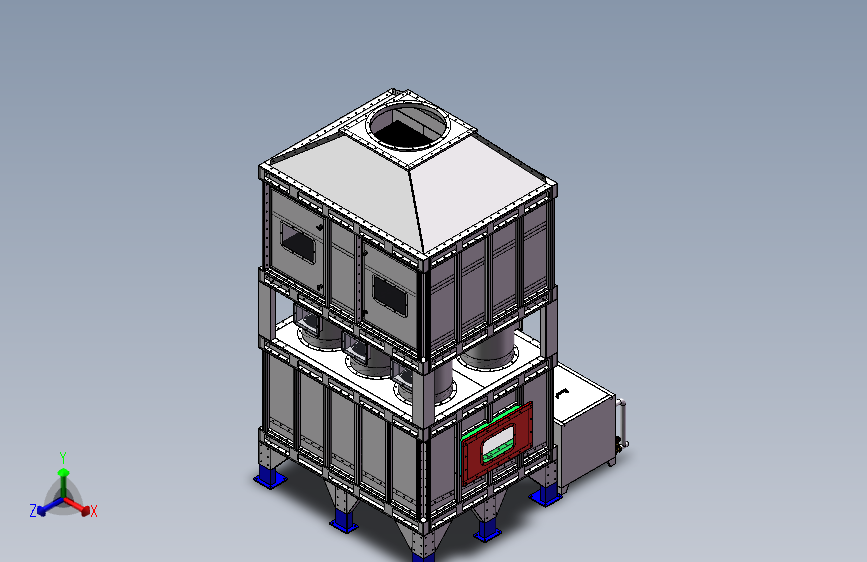

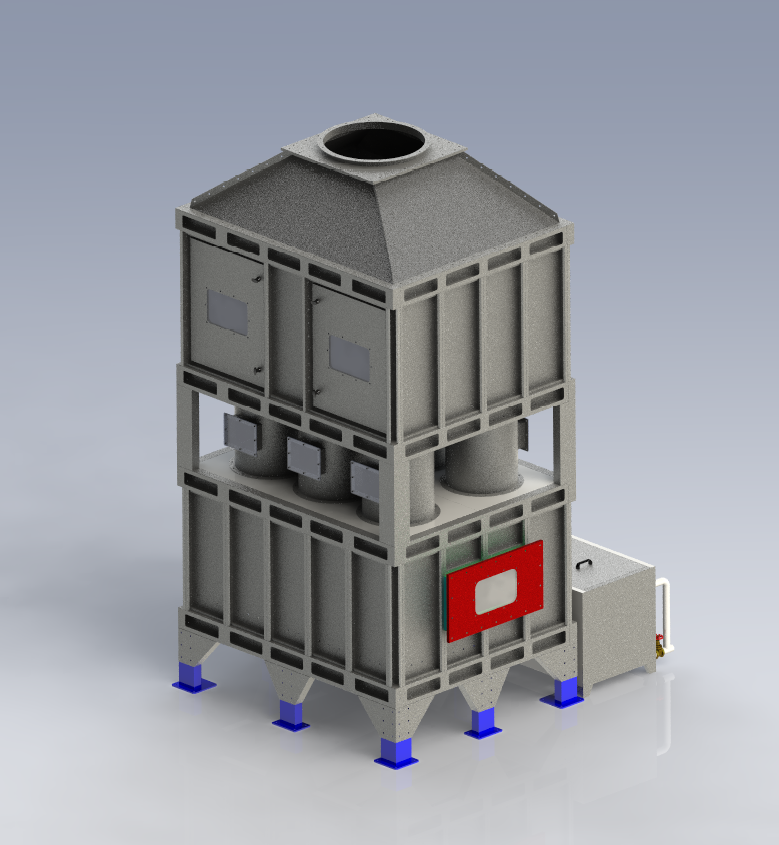

78	拼装式方型旋流喷淋塔效果图.png	544.87K
79	正面图.png	53.22K

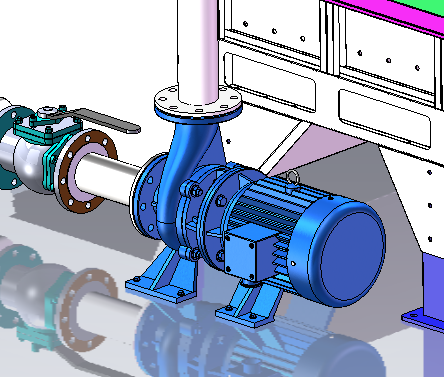

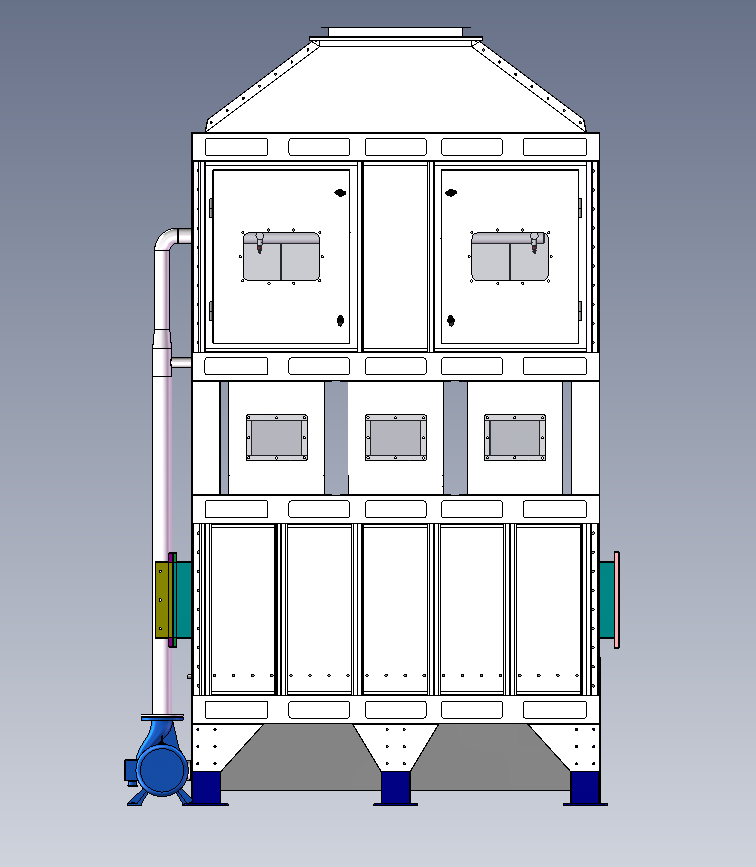

80	水泵.png	109.16K
81	浮球开关.png	106.42K
82	螺旋喷淋头.png	74.48K

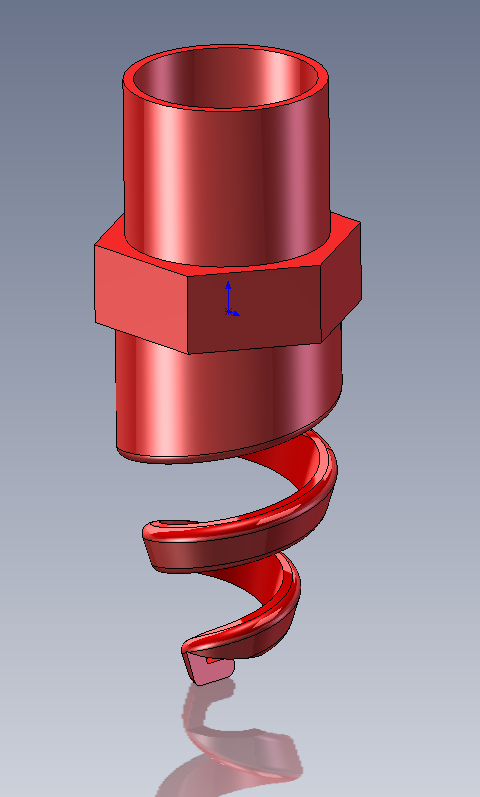

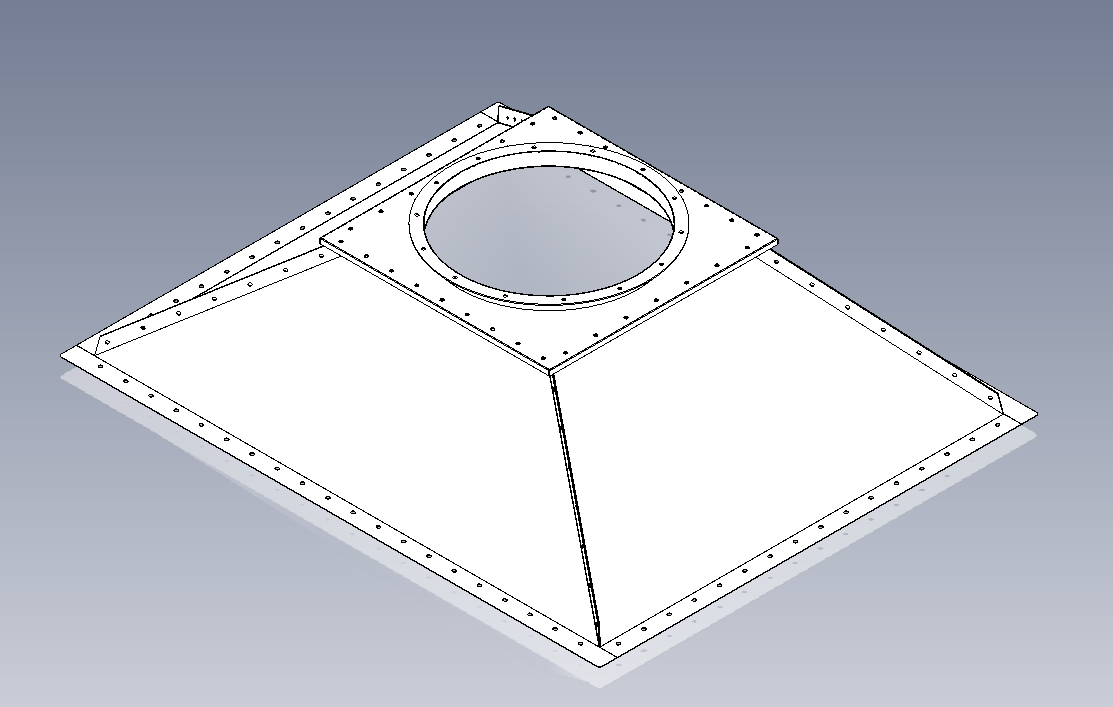

83	顶部出风口.png	49.10K

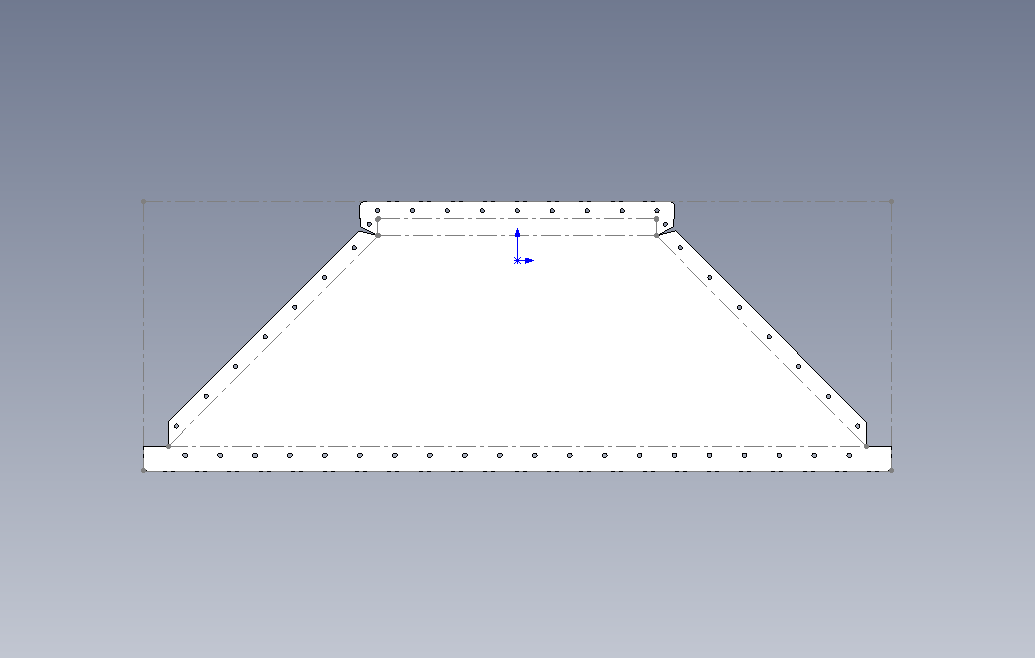

84	顶部锥形板展开.png	10.37K
