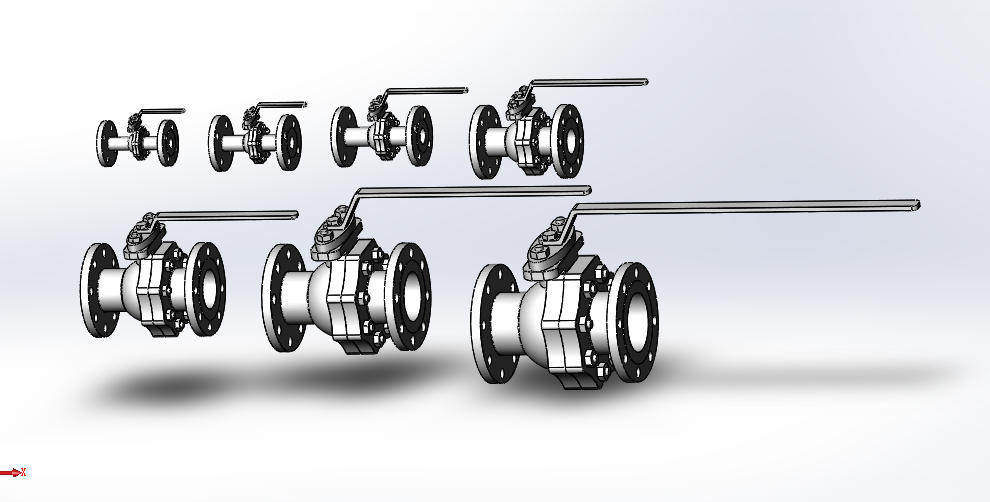

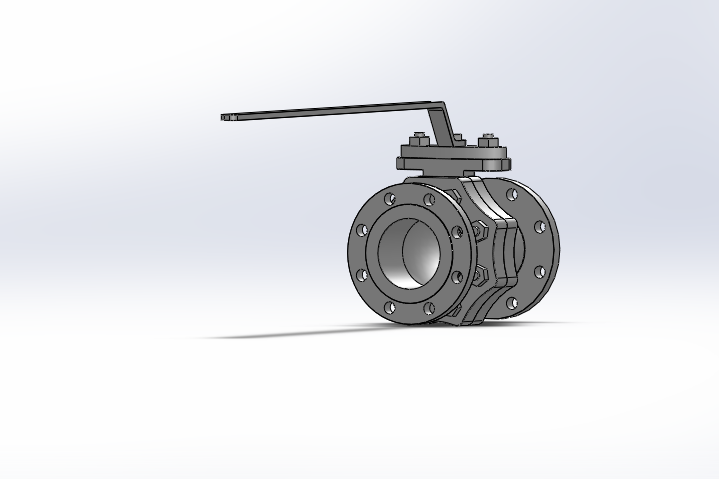

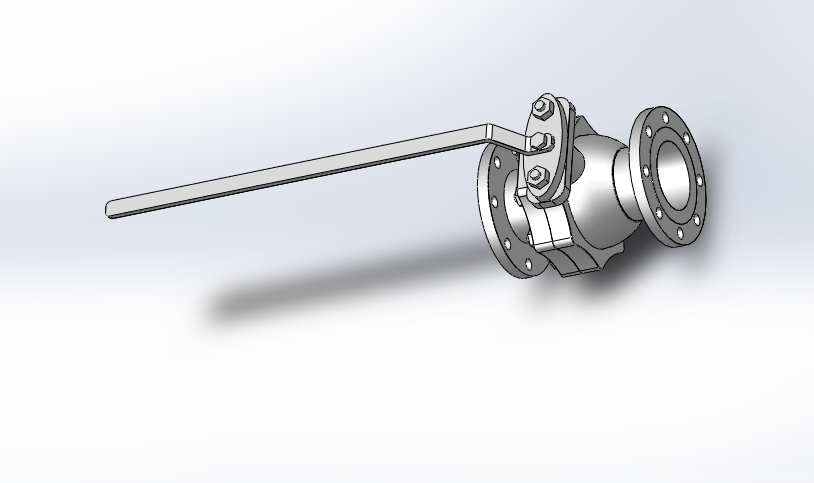

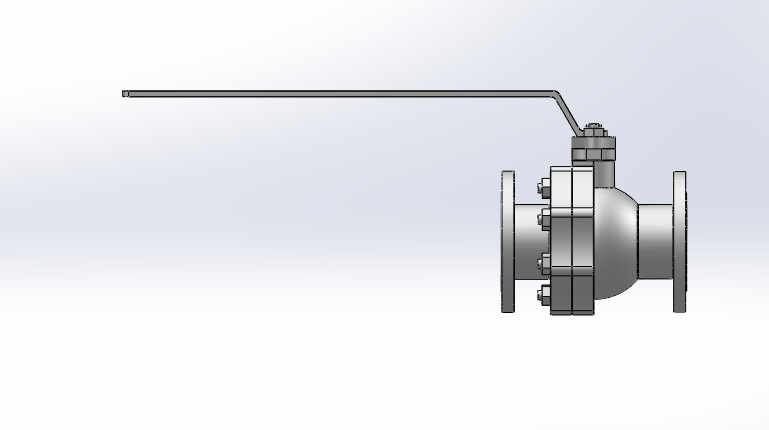

7款1.6MPa-手动-喷煤粉专用系列-金属硬密封球阀（ID:2050529）

设备部件 / 连接与密封 / 7款1.6MPa-手动-喷煤粉专用系列-金属硬密封球阀

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17452393578835.rar	6.27M
2	1.6MPa-手动[DN100].sldprt	722.84K
3	1.6MPa-手动[DN125].sldprt	714.48K
4	1.6MPa-手动[DN150].sldprt	712.81K
5	1.6MPa-手动[DN25].sldprt	743.46K
6	1.6MPa-手动[DN32].sldprt	686.69K
7	1.6MPa-手动[DN40].sldprt	687.04K
8	1.6MPa-手动[DN65].sldprt	712.05K
9	装配体16.SLDASM	1.57M

此图纸下载需要33金币

立即下载

发布者

156****6923

创作: 7831

粉丝: 41

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：6.42M

所需金币：33

上传时间：2025-04-21 20:42:43

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2016

标签

球阀

图纸简介

1.6MPa-手动-喷煤粉专用系列-金属硬密封球阀，‌是一种采用金属密封副的阀门，其球体与阀座的密封圈均采用金属材料制造，通过旋转球体来实现阀门的开启和关闭。这种阀门主要由阀体、阀盖、阀杆、球体、阀座、密封环等部件组成，其中球体是启闭件，通过旋转90度来实现阀门的开启和关闭；阀座与球体紧密配合，形成密封面；阀杆则用于传递旋转力矩，控制球体的旋转‌
