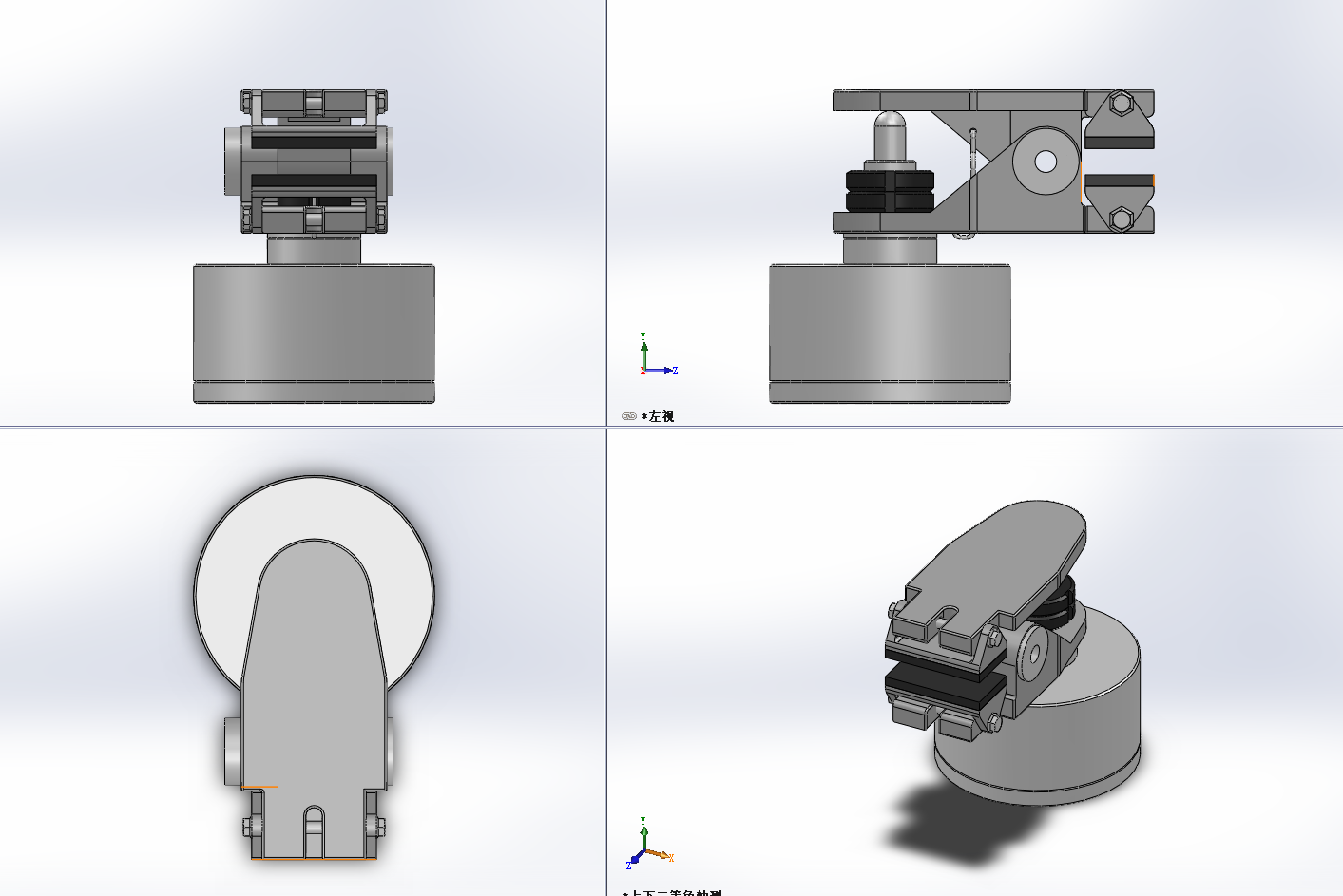

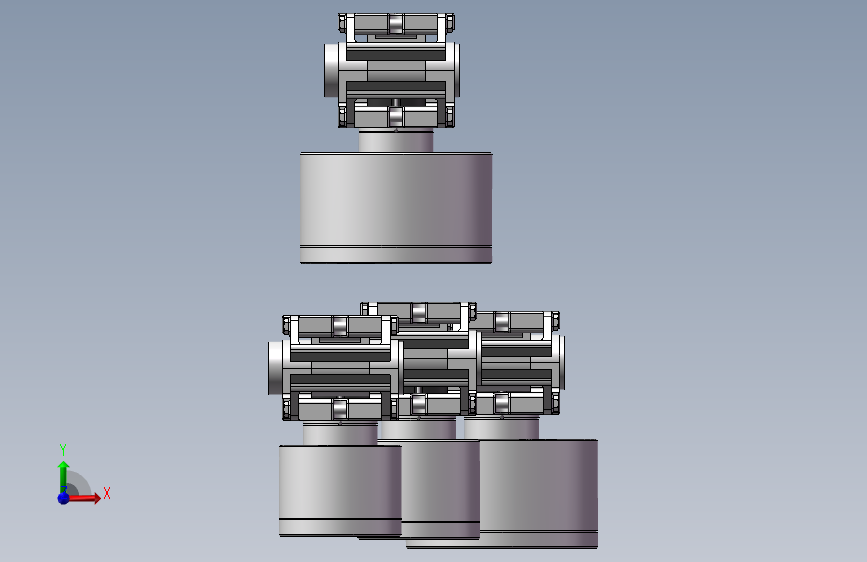

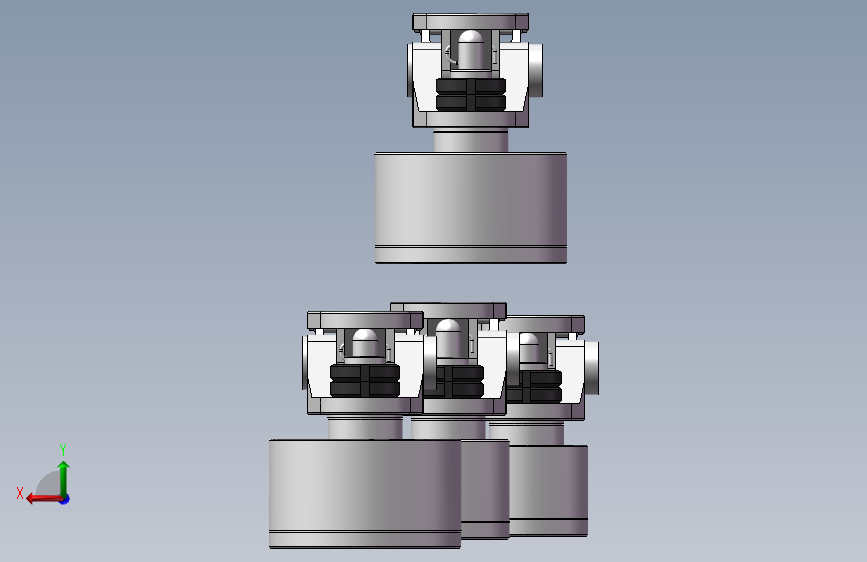

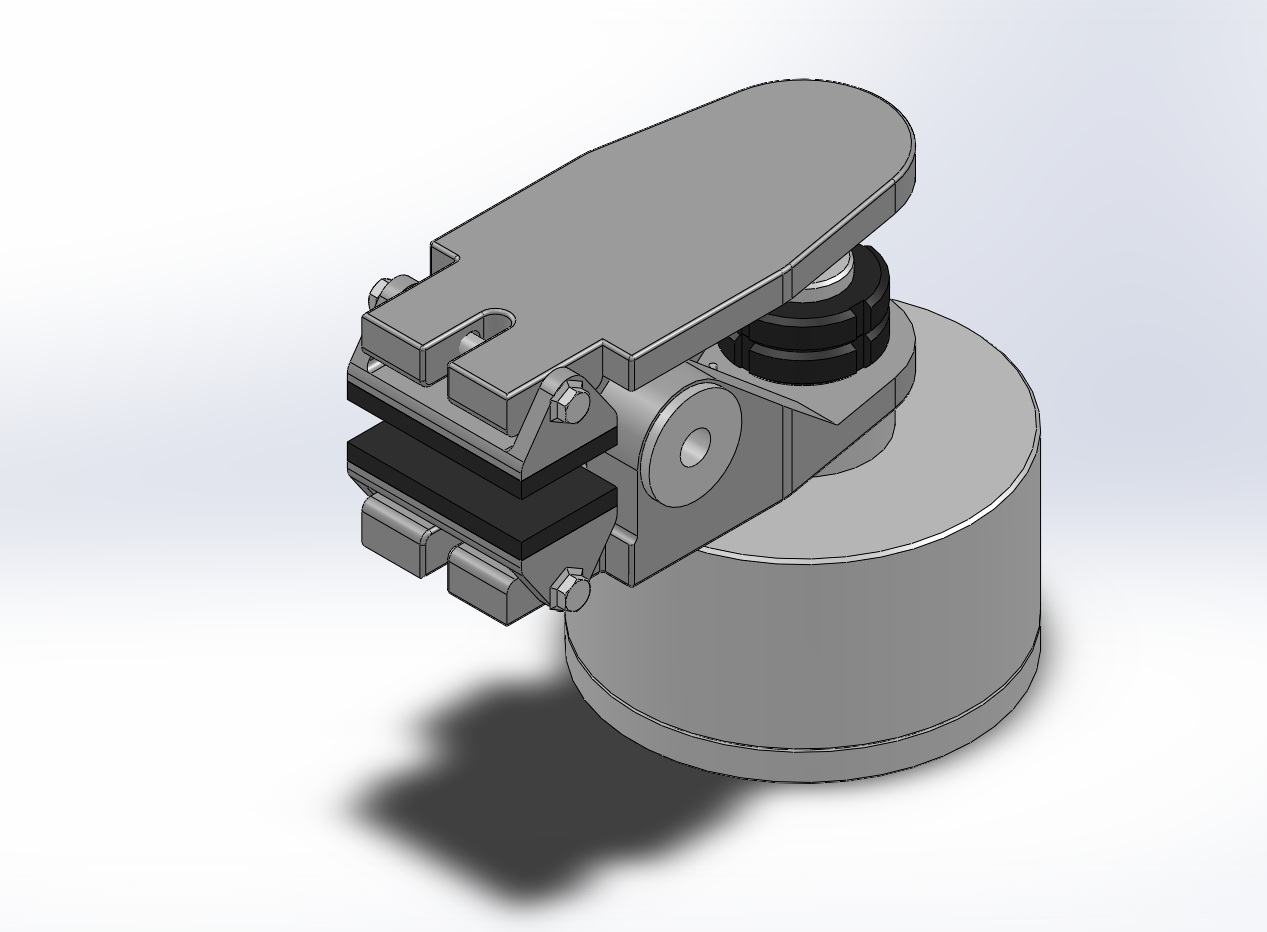

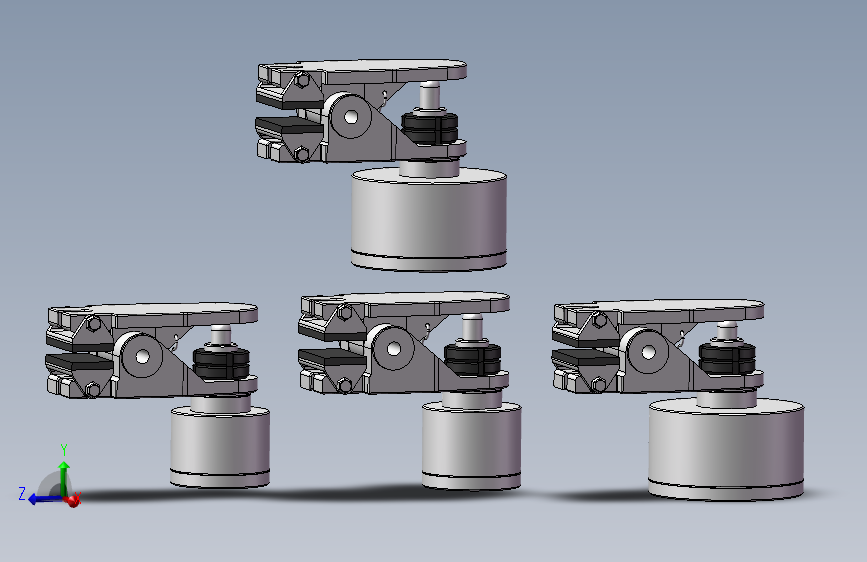

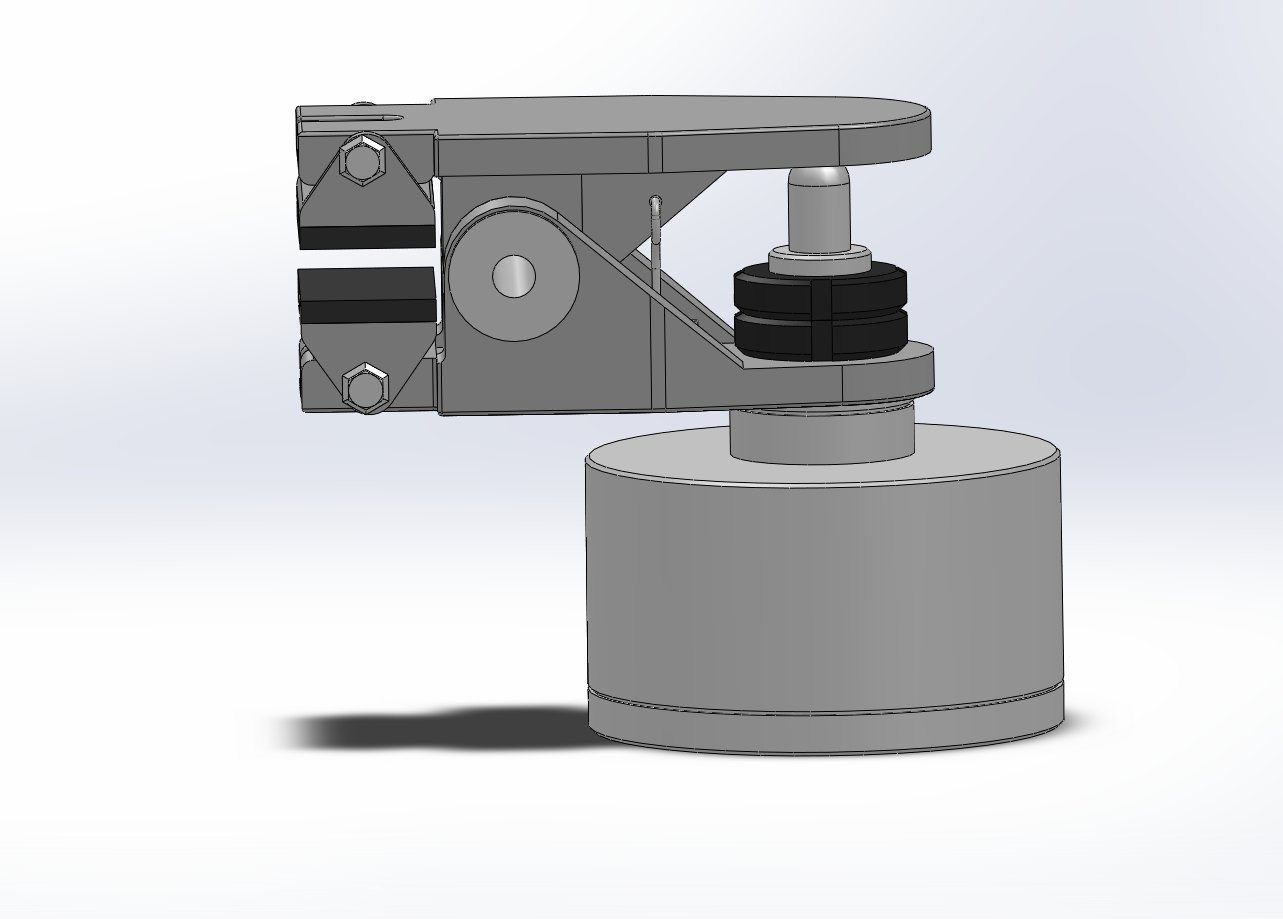

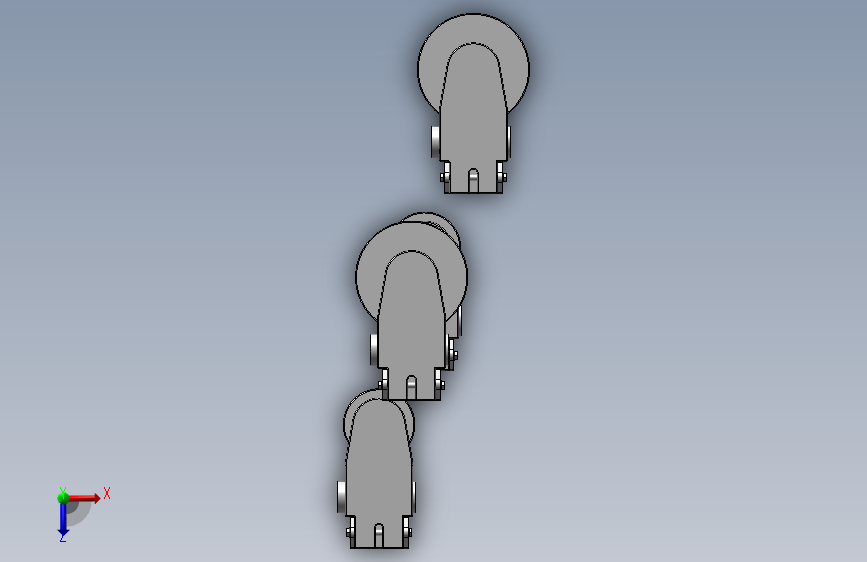

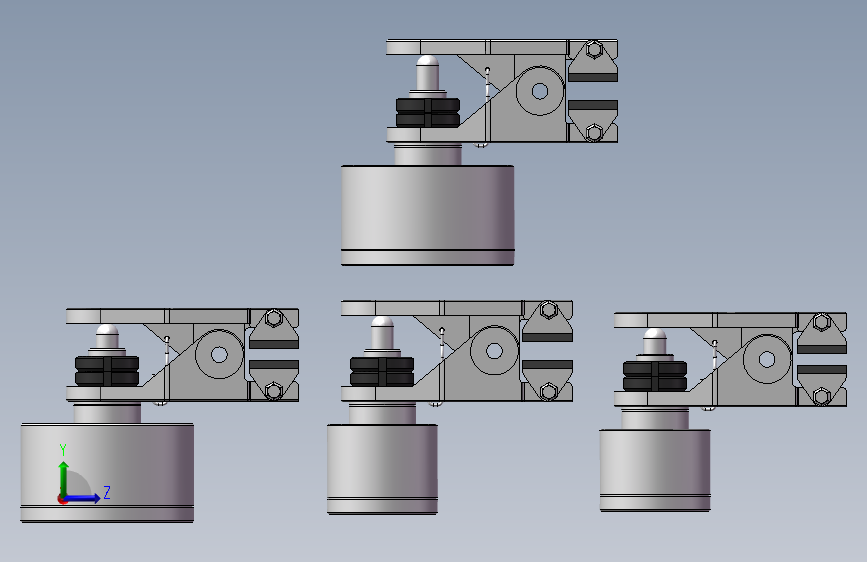

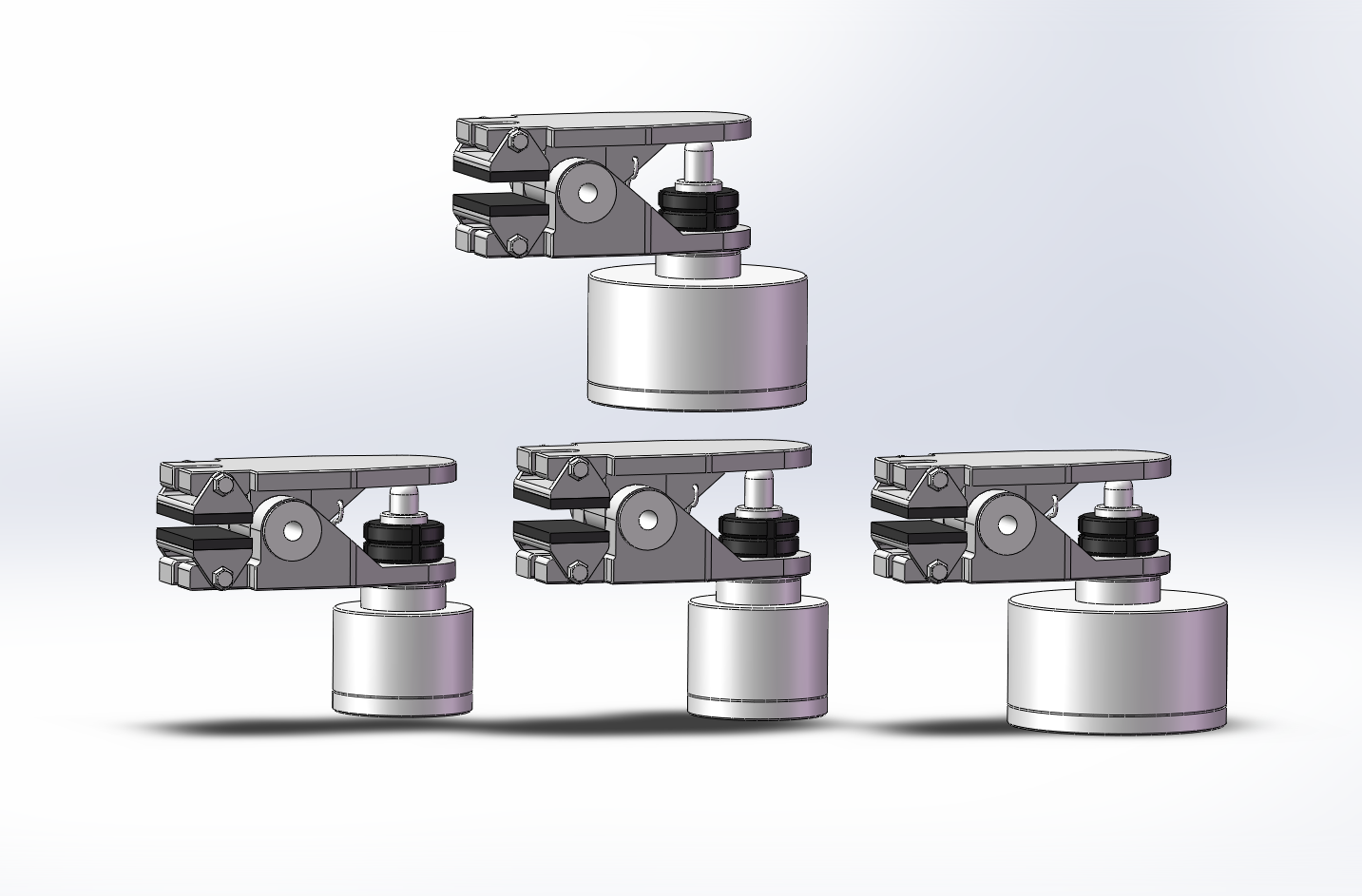

4款KB1-2 KB1-3空气驱动制动器（ID:2112185）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17468373935187.zip | 5.12M |
| 2 | KB1-2KB1-3空气驱动制动器[KB1-2-80170802].sldprt | 1.10M |
| 3 | KB1-2KB1-3空气驱动制动器[KB1-2-80171202].sldprt | 1.06M |
| 4 | KB1-2KB1-3空气驱动制动器[KB1-3-80170803].sldprt | 1.06M |
| 5 | KB1-2KB1-3空气驱动制动器[KB1-3-80171203].sldprt | 1.05M |
| 6 | 装配体19.SLDASM | 955.86K |
此图纸下载需要28金币
立即下载
发布者
156****6923
创作: 7201
粉丝: 34
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：5.25M
所需金币：28
上传时间：2025-05-10 08:36:56
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
制动器
图纸简介
KB1-2 KB1-3空气驱动制动器 ，是一种利用压缩空气作为控制介质和产生制动力的制动装置。它主要包括空气压缩机、总风缸、制动阀等组件。当司机将制动阀移到推动位时，制动主管内的压缩空气会向大气排出一部分，导致副风缸内的空气压力相对大于制动主管内的压力。这会使三通阀的主活塞向左移动，截断充气沟的通路，使副风缸内的压缩空气不能回流。同时，主活塞的移动会带动滑阀也向左移动，截断通向大气的出口，使副风缸内的压缩空气进入制动缸，推动制动缸鞲鞴向右移动，通过制动杆的传动，使闸瓦紧抱车轮而制动
