等距拉开机构（ID:2127410）

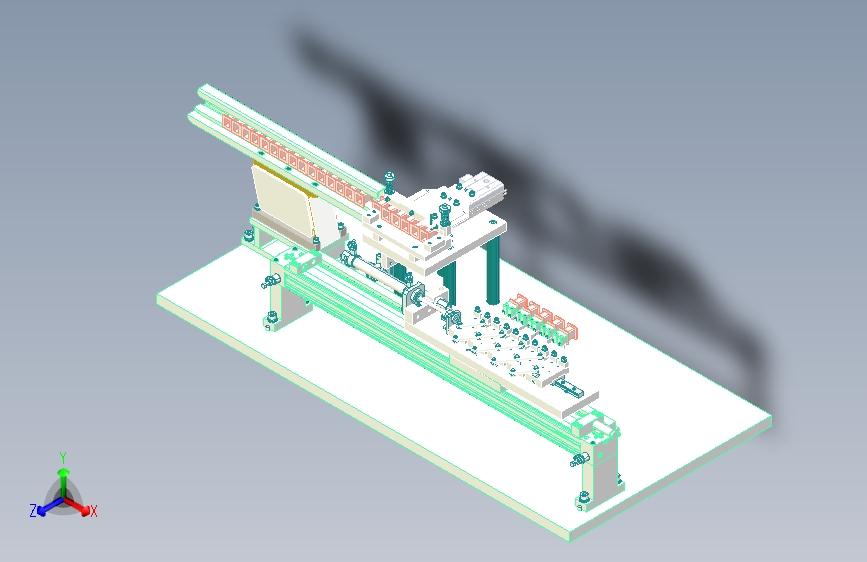

0.png)

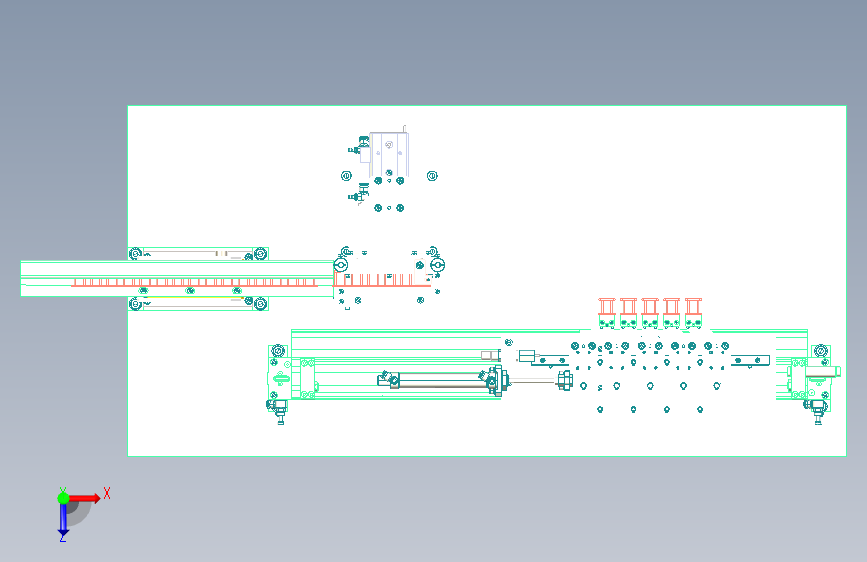

1.png)

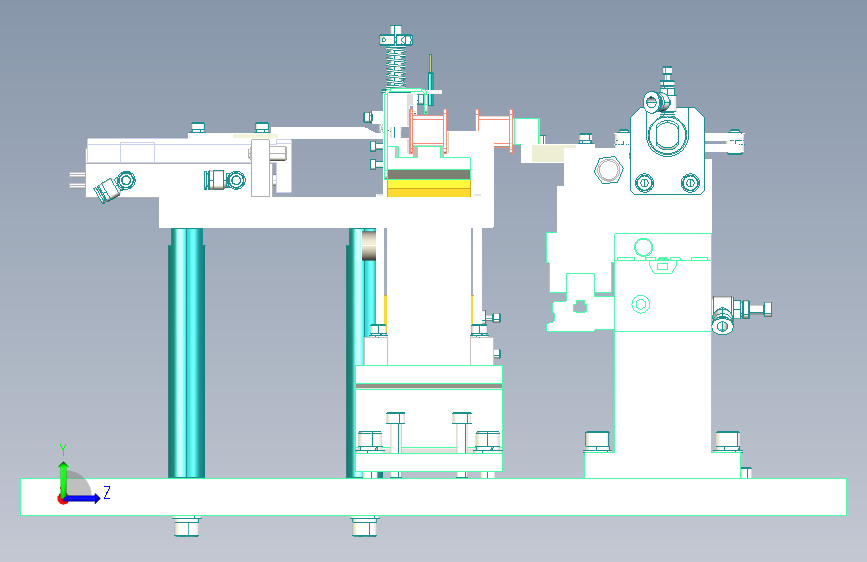

2.png)

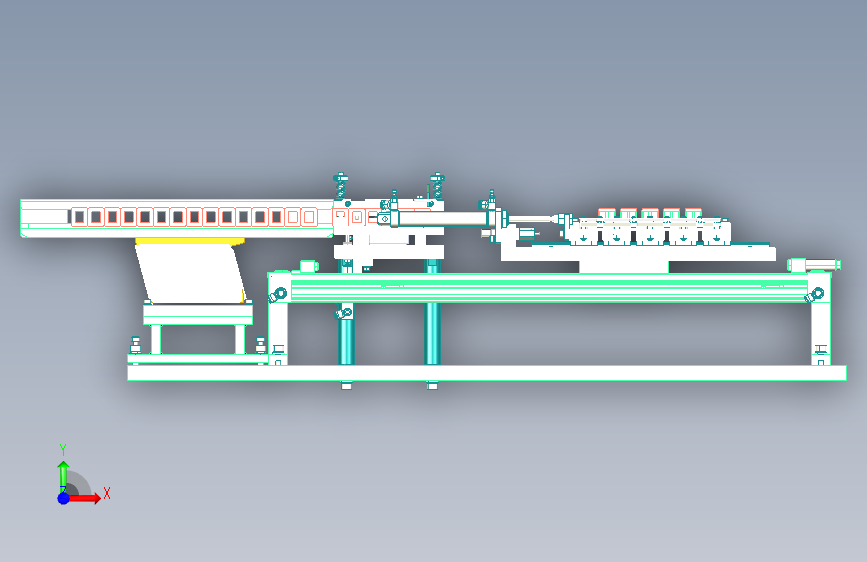

3.png)

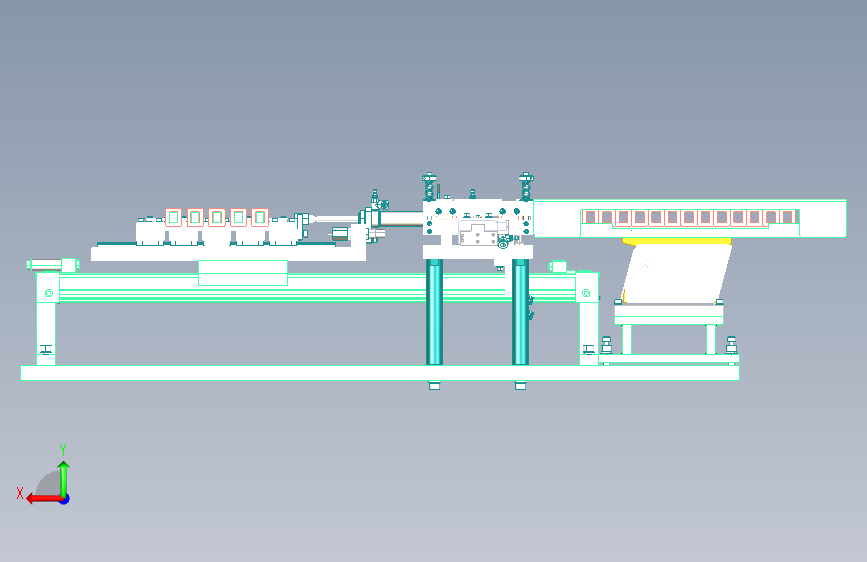

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17473829627767.zip | 3.25M |

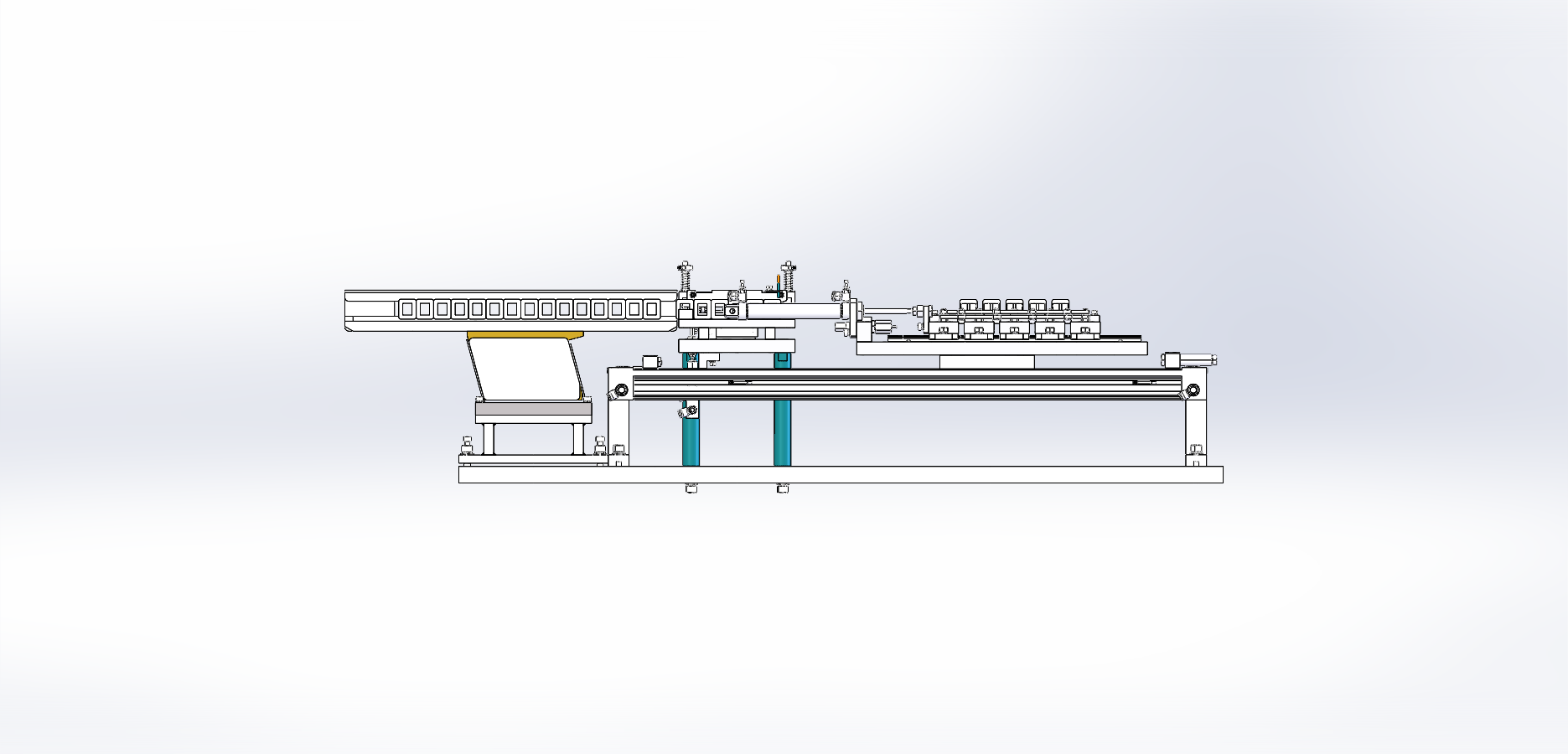

| 2 | 主视图.PNG | 139.94K |

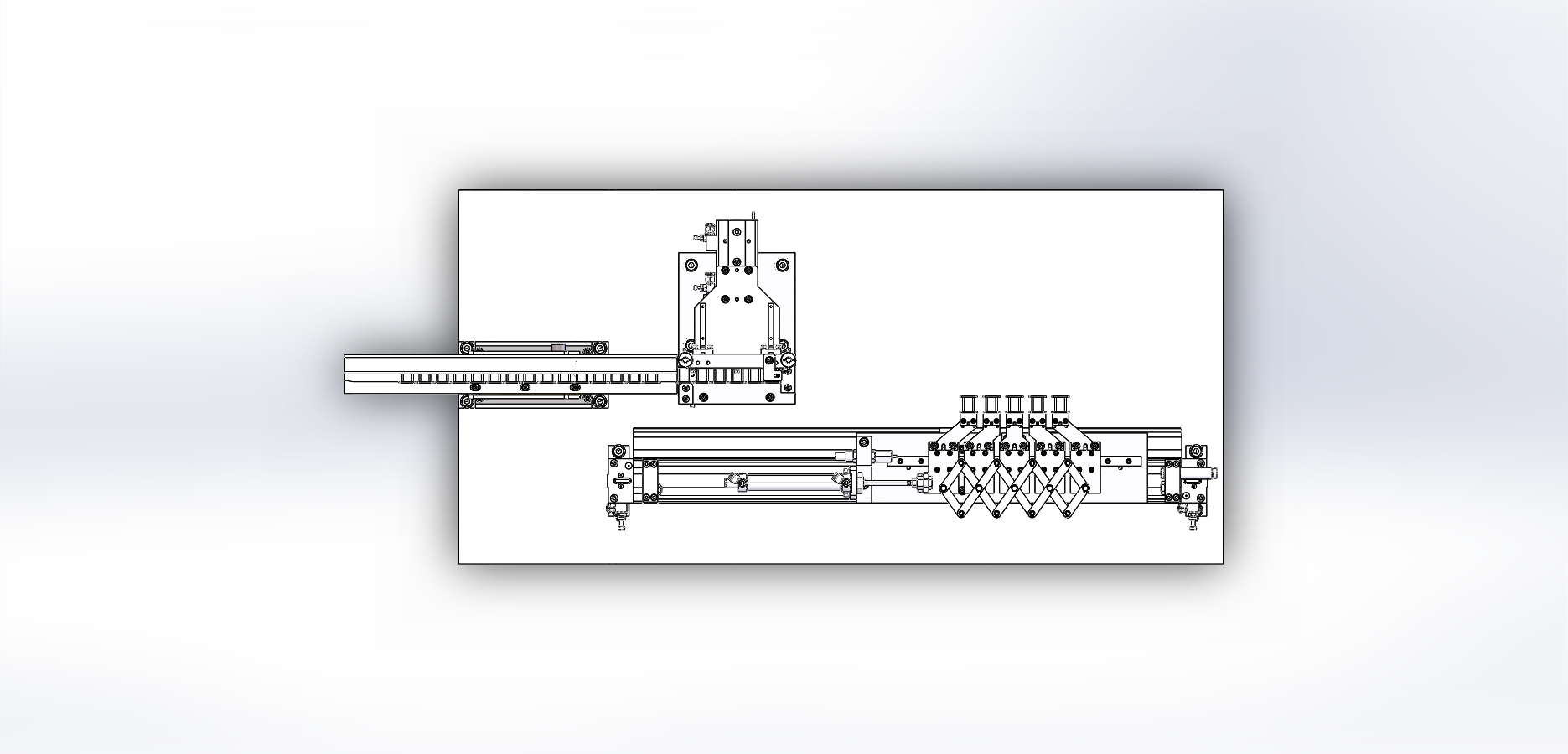

| 3 | 俯视图.PNG | 179.97K |

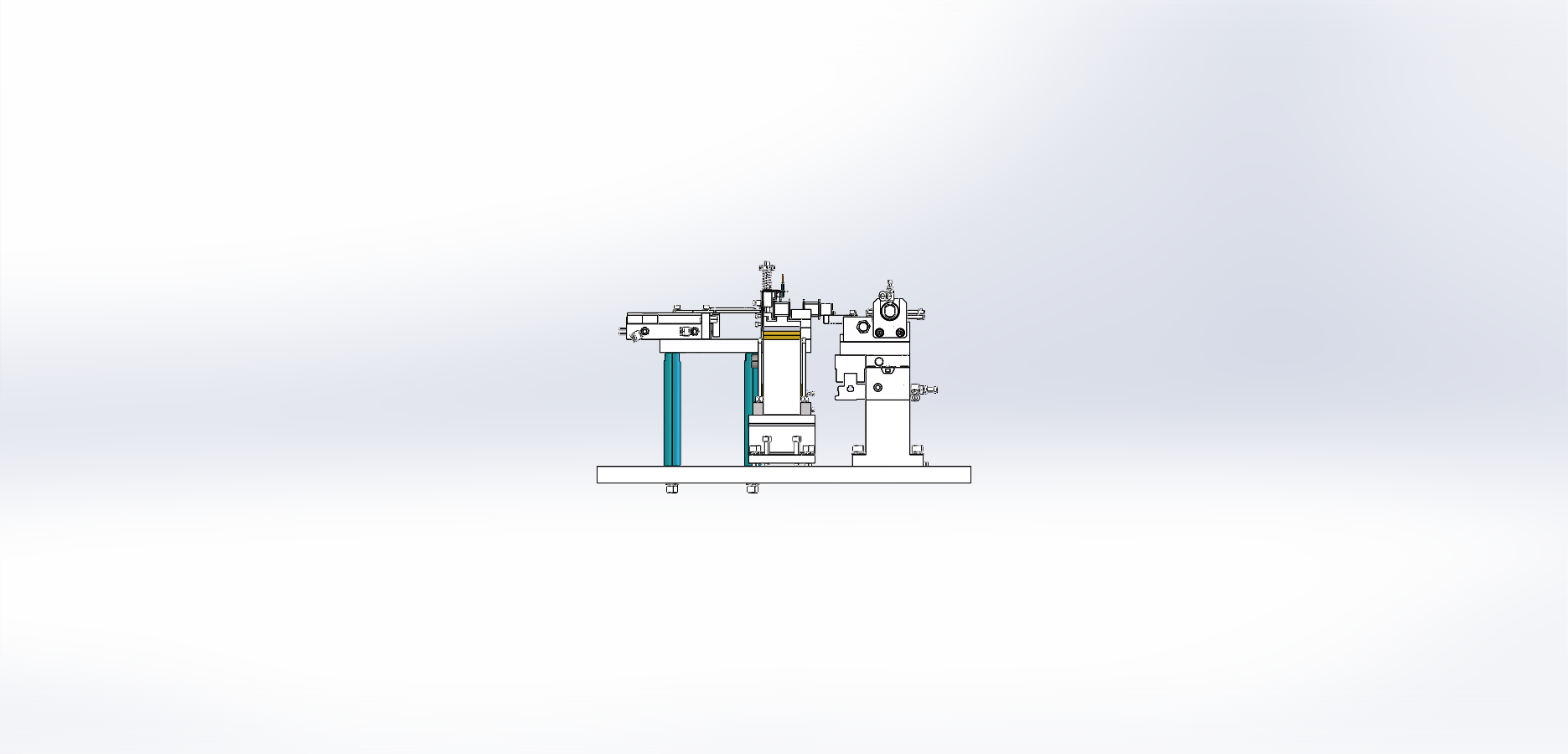

| 4 | 左视图.PNG | 126.63K |
| 5 | 等距拉开机构.x_t | 8.50M |

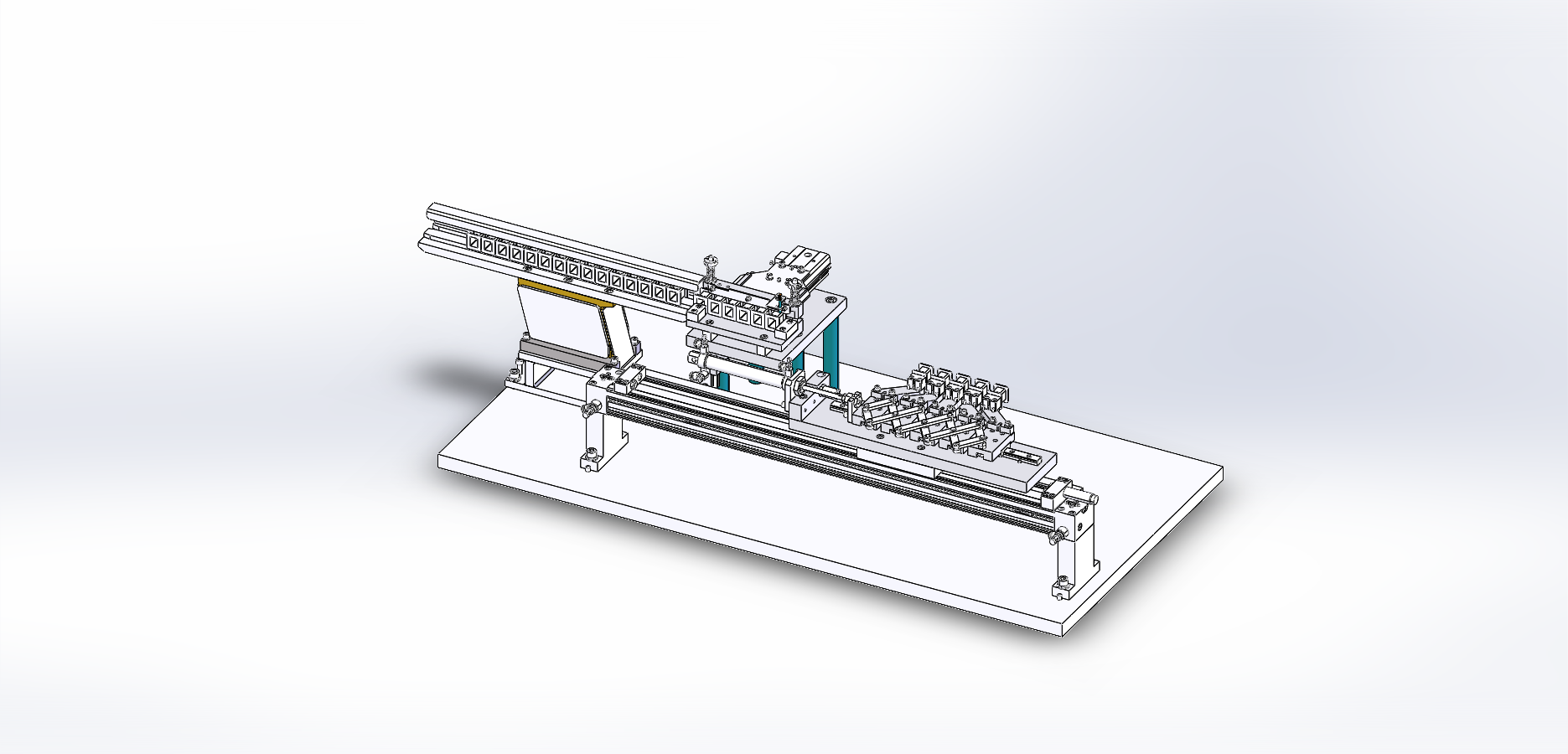

| 6 | 轴测图.PNG | 272.81K |
此图纸下载需要300金币
立即下载
发布者
忧虑的蜗牛
创作: 309
粉丝: 1
加入时间：2025-05-13
模型信息
图纸格式：x_t
文件大小：3.33M
所需金币：300
上传时间：2025-05-16 16:09:23
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
等距拉开机构
图纸简介
一、设计思路 设计目的： 将工件等距离拉开到指定间距 设定场景： 线圈骨架绕线，组装，等应用场景 动作流程： 1.骨架通过直振送入分料机构。 2.挡料气缸将档杆顶升，挡住送料口。 3.分料机构将骨架分离，推入等距拉开机构的夹具上面。 4.滑台气缸动作，将等距拉开机构位移直下一指定工位。 5.等距拉开机构气缸动作，将骨架拉开直指定距离。 6.后道工序机械手将等距分开的骨架取走。 7.等距气缸复位。 8.滑台气缸退回继续接料，到此完成整个周期动作。 二、结构参数 外形尺寸： L920 x W450 xH267(mm) 通用性： 适用于相同外形尺寸的多种工件，线圈骨架等等。 循环周期： 9s 间距定
