二联式组合件（ID:2127417）

设备部件 / 液压气动元件 / 二联式组合件

©原创

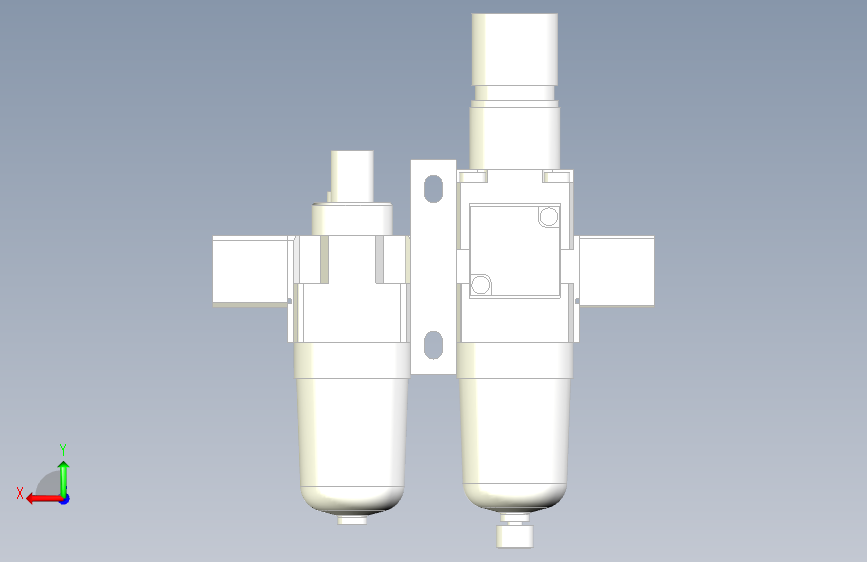

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17473829944189.zip	880.79K

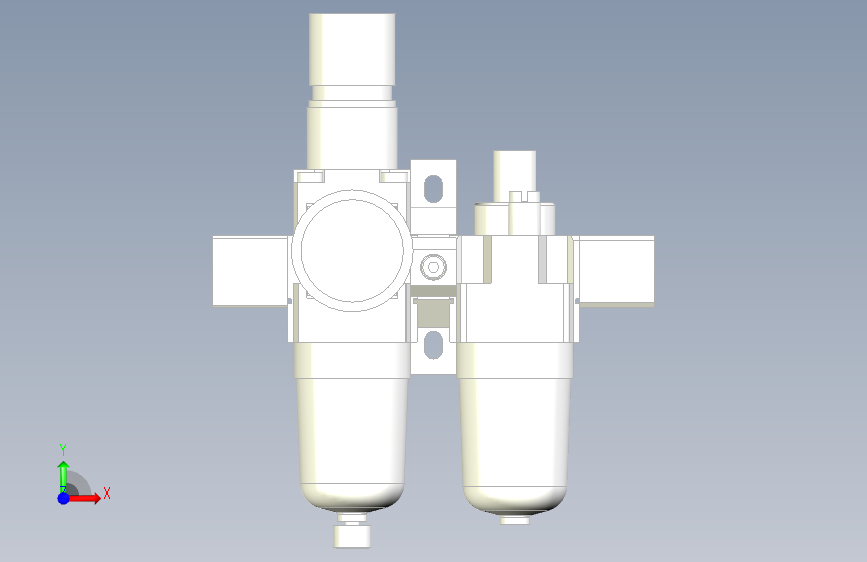

2	主视图.PNG	132.42K
3	二联式组合件.x_t	470.27K

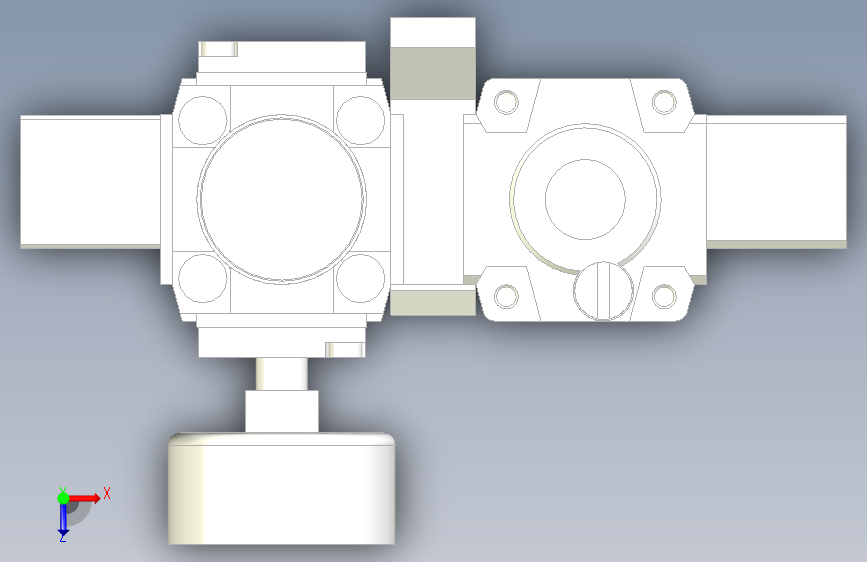

4	俯视图.PNG	169.48K

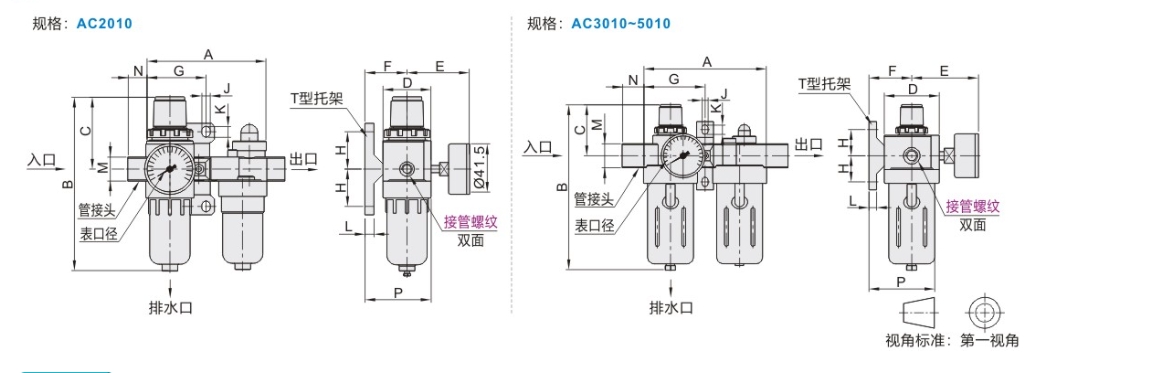

5	尺寸图.png	119.57K

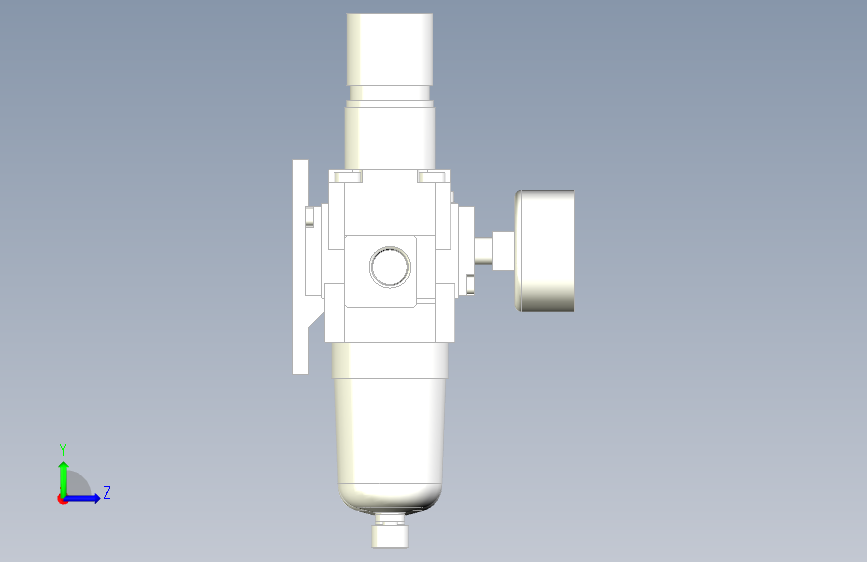

6	左视图.PNG	118.35K
7	轴测图.PNG	194.47K

此图纸下载需要25金币

立即下载

发布者

忧虑的蜗牛

创作: 402

粉丝: 1

加入时间：2025-05-13

私信

关注

模型信息

图纸格式：x_t

文件大小：901.93KB

所需金币：25

上传时间：2025-05-16 16:09:54

是否可编辑：可修改，包括参数

版本：SOLIDWORKS

标签

图纸简介

气路系统二联式组合件由过滤调压阀与油雾器（或功能模块）集成构成，是气动控制的核心组件。其结构包含三部分： 1. 过滤器采用旋风分离结构，压缩空气进入后经导流片高速旋转，离心力将水分和杂质甩至筒壁，经底部自动排水器排出； 2. 调压阀采用膜片弹簧补偿设计，通过手轮调节弹簧预紧力，精准控制输出压力（如0.7-0.85MPa），并具备超压卸荷功能； 3. 油雾器通过文丘里效应吸入润滑油雾化，与洁净空气混合后润滑气动元件。原理上，空气先经多级净化，再稳压输出，同时按需添加油雾。组件间通过标准接口串联，密封件防止泄漏，模块化设计便于维护。该结构兼具净化、稳压和润滑功能，保障气动系统稳定高效运行。
