36米泵车臂架专用油缸D（ID:2127449）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17473834582535.zip | 1.21M |
| 2 | 36米泵车臂架专用油缸D.x_t | 1009.85K |

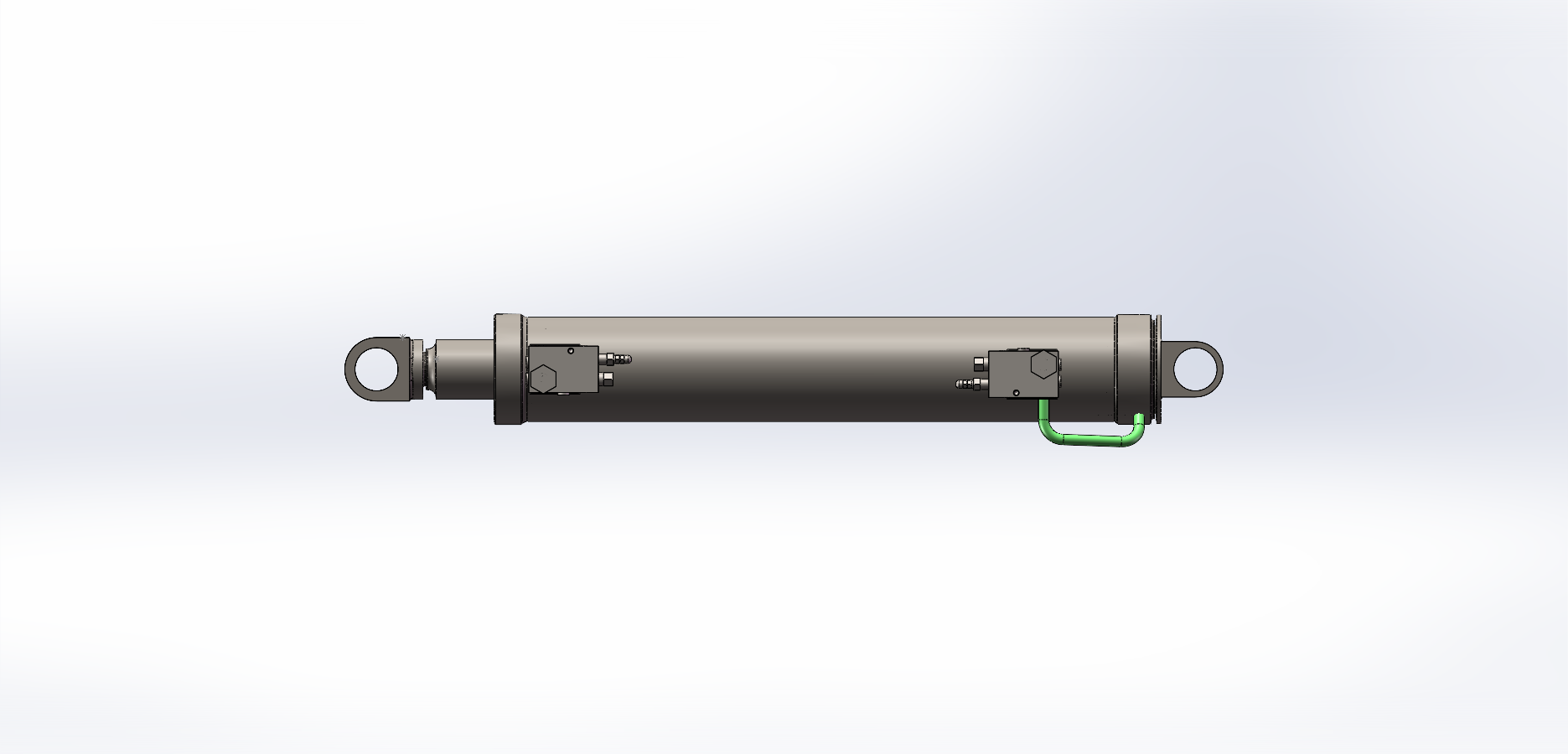

| 3 | 主视图.PNG | 125.24K |

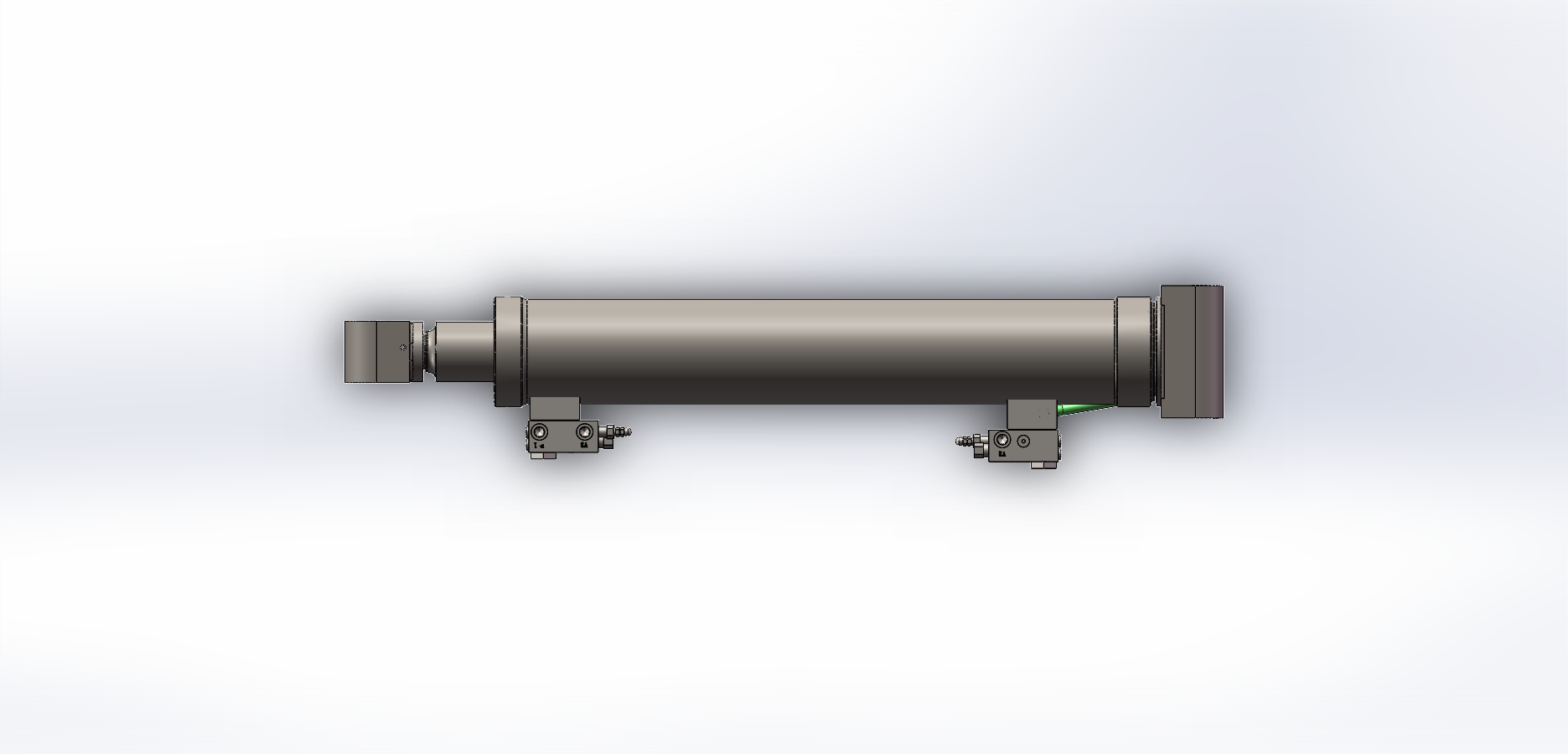

| 4 | 俯视图.PNG | 161.34K |

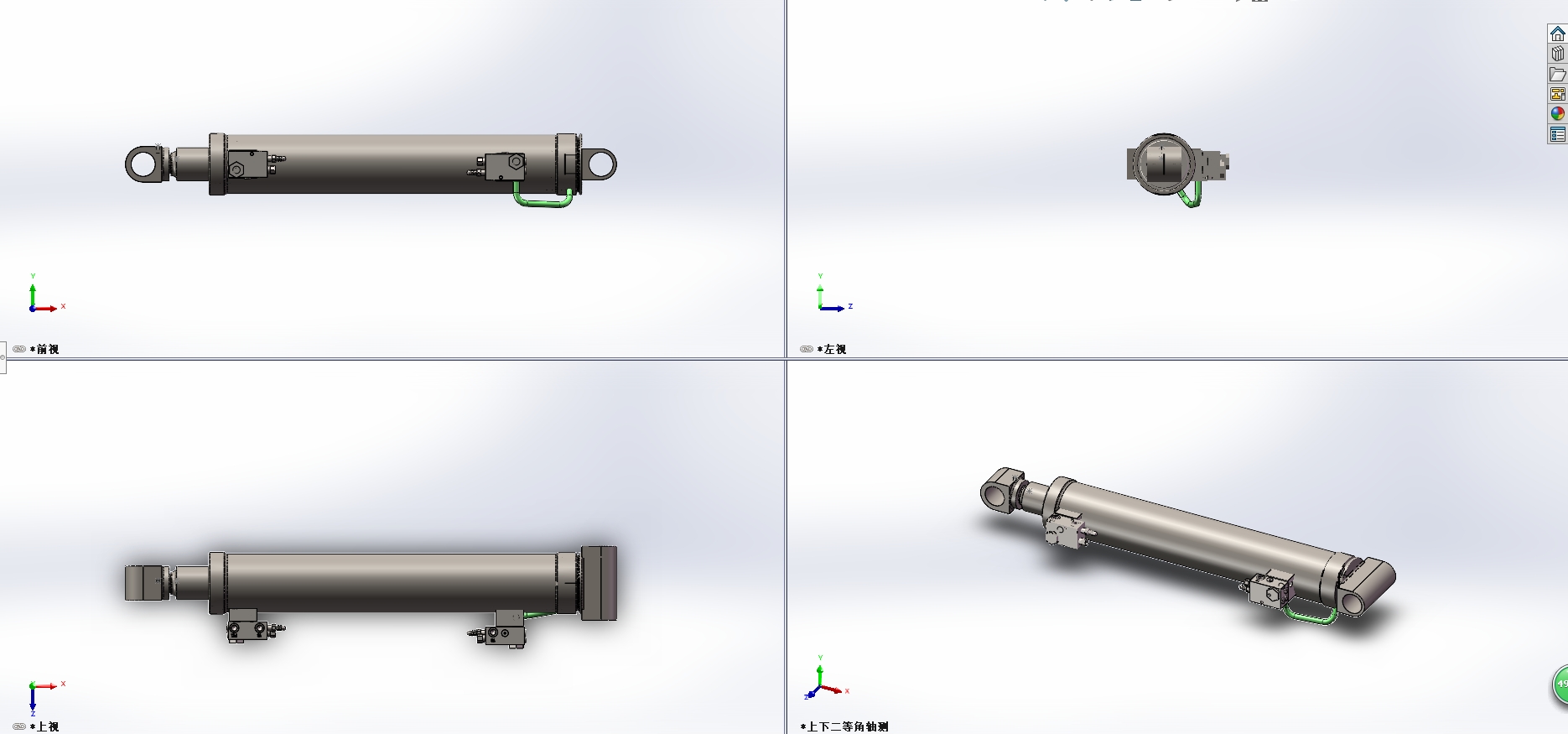

| 5 | 四视图.png | 279.91K |

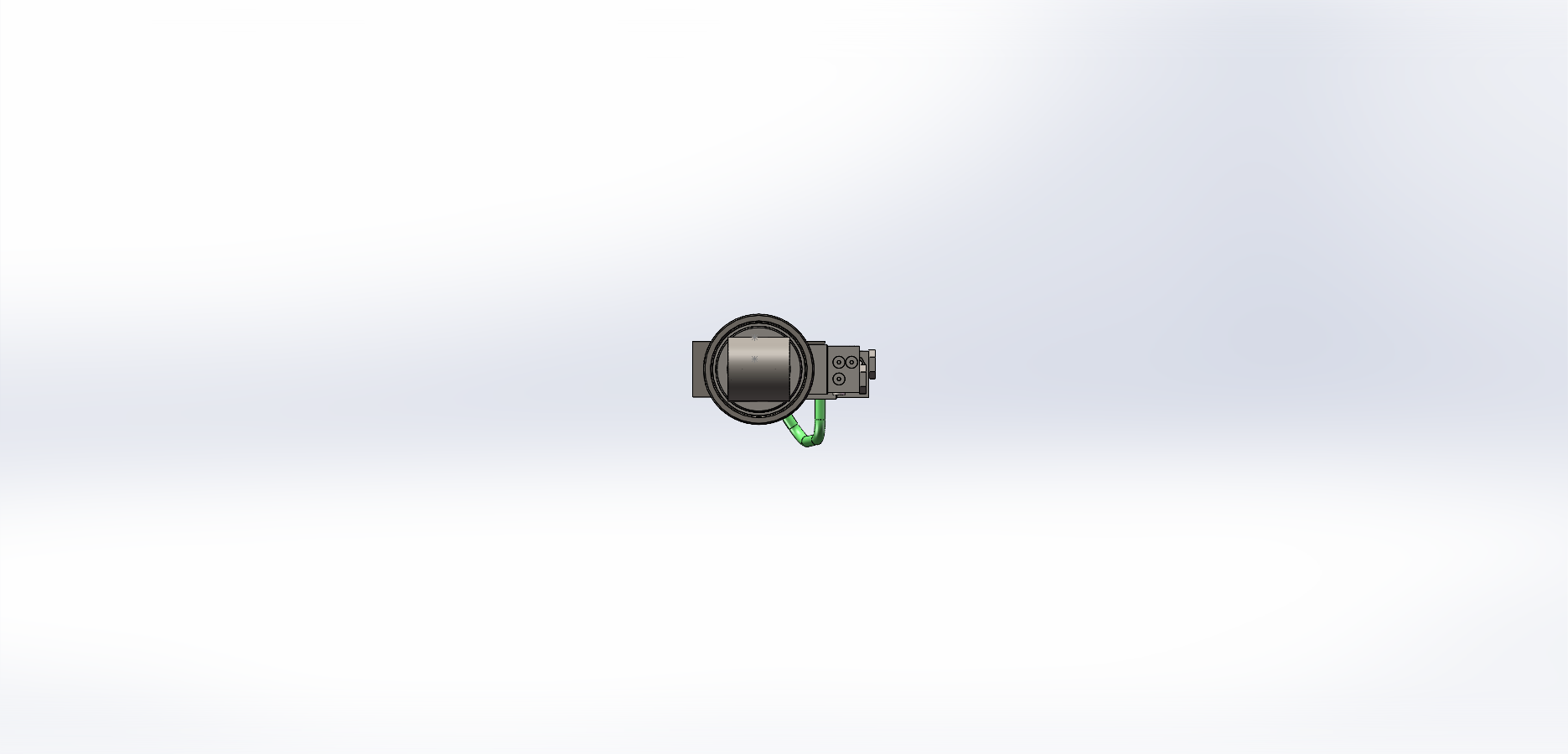

| 6 | 左视图.PNG | 123.94K |

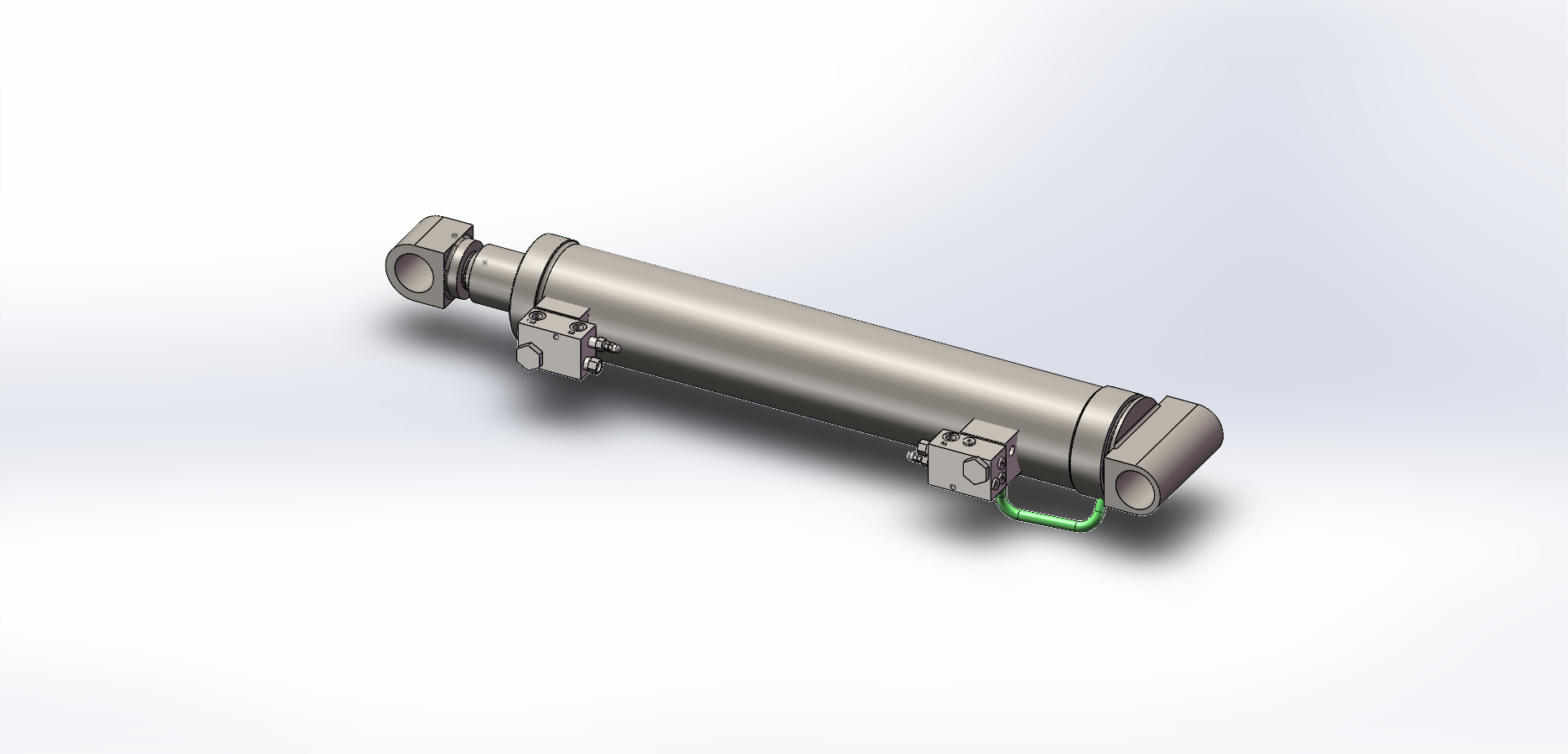

| 7 | 轴测图.PNG | 231.63K |
此图纸下载需要200金币
立即下载
发布者
忧虑的蜗牛
创作: 402
粉丝: 2
加入时间：2025-05-13
模型信息
图纸格式：x_t
文件大小：1.24M
所需金币：200
上传时间：2025-05-16 16:17:38
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
泵车
图纸简介
36米泵车臂架专用油缸D是泵车臂架系统的核心动力部件，其结构采用双腔活塞式设计。油缸主体由高强度合金钢制成，内部活塞将油缸分为有杆腔和无杆腔，通过精密密封圈（如斯特封和导向环）实现压力油液的无泄漏传递。油缸两端铰接于臂架关节处，工作时液压油通过多路阀控制进入无杆腔或有杆腔，推动活塞杆伸缩，带动臂架完成折叠或展开动作。 其核心技术在于内置平衡阀组：当油压突然中断或管路破裂时，平衡阀可自动锁止油缸位置，防止臂架失控下坠。油缸表面采用镀铬工艺增强耐磨性，配合液控随动润滑系统，可适应高强度、高频次的往复运动。该油缸专为36米臂架优化设计，大缸径（约160mm）与长行程（超2米）的组合，既保障了油缸推力
