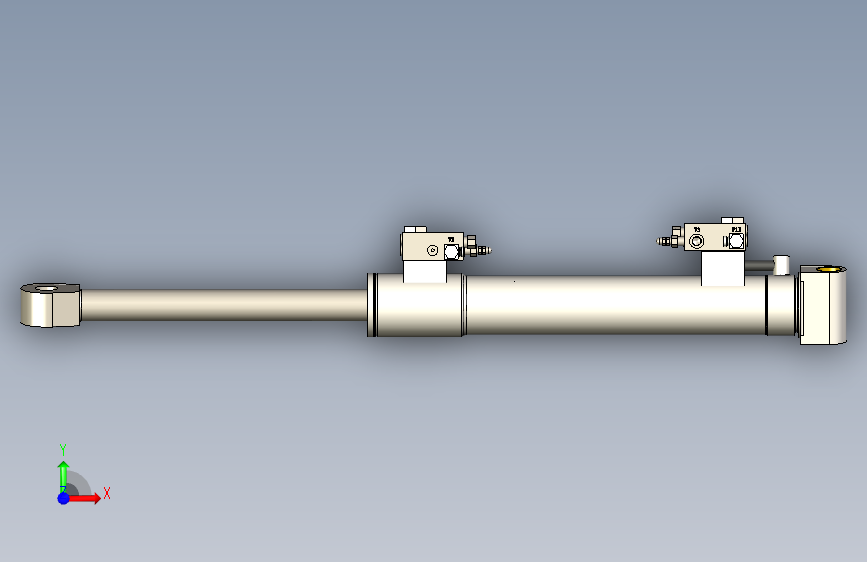

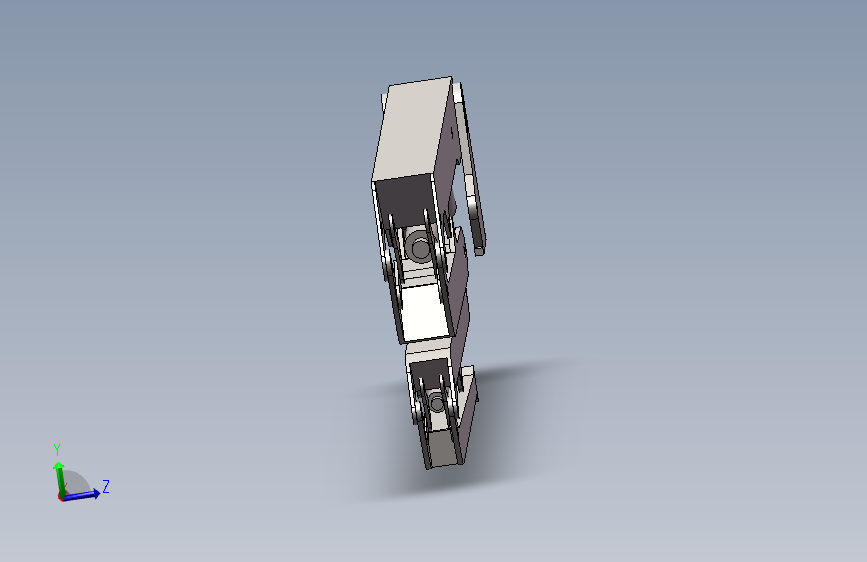

36米泵车臂架专用油缸E（ID:2127450）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17473834817596.zip | 1.18M |
| 2 | 36米泵车臂架专用油缸E.x_t | 1004.30K |

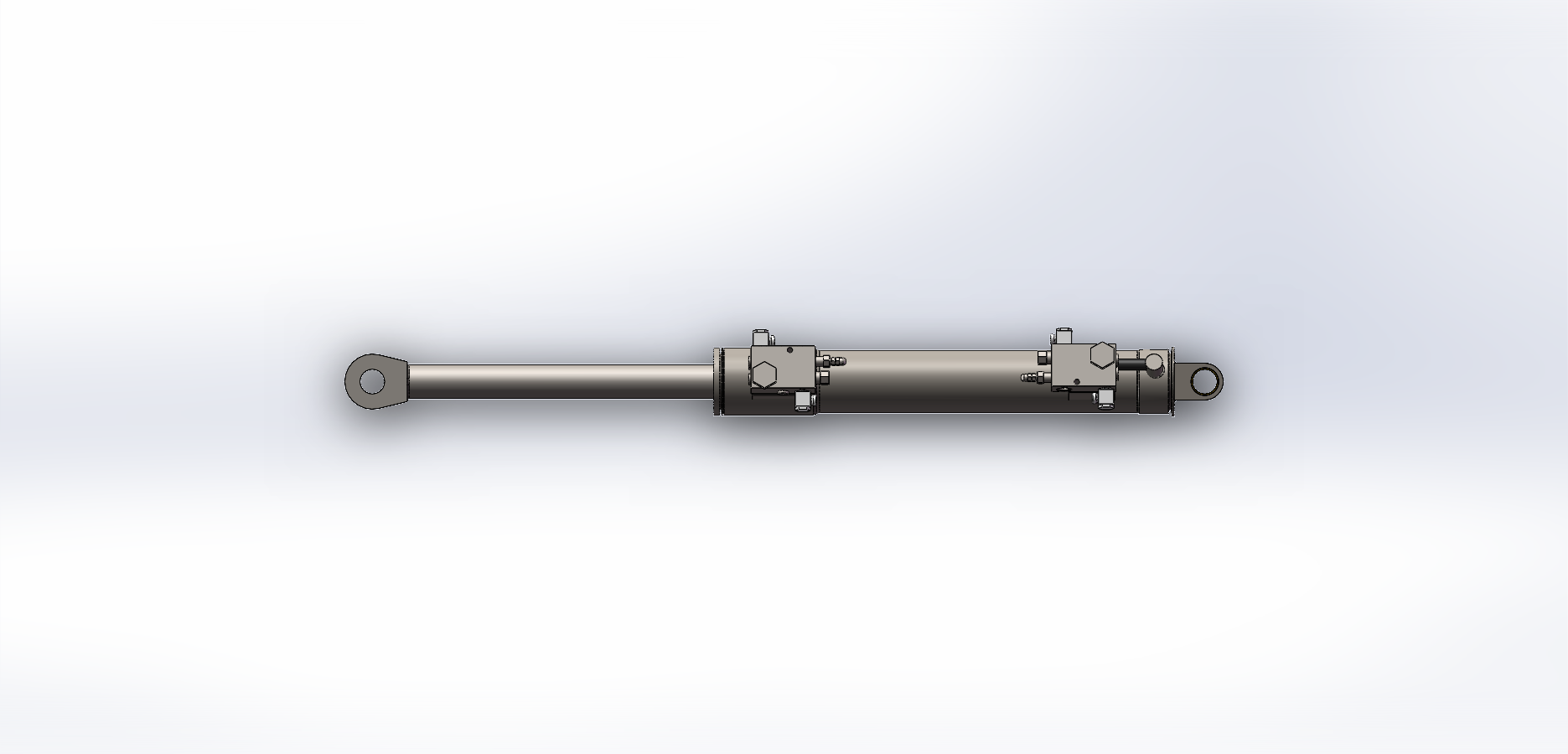

| 3 | 主视图.PNG | 149.11K |

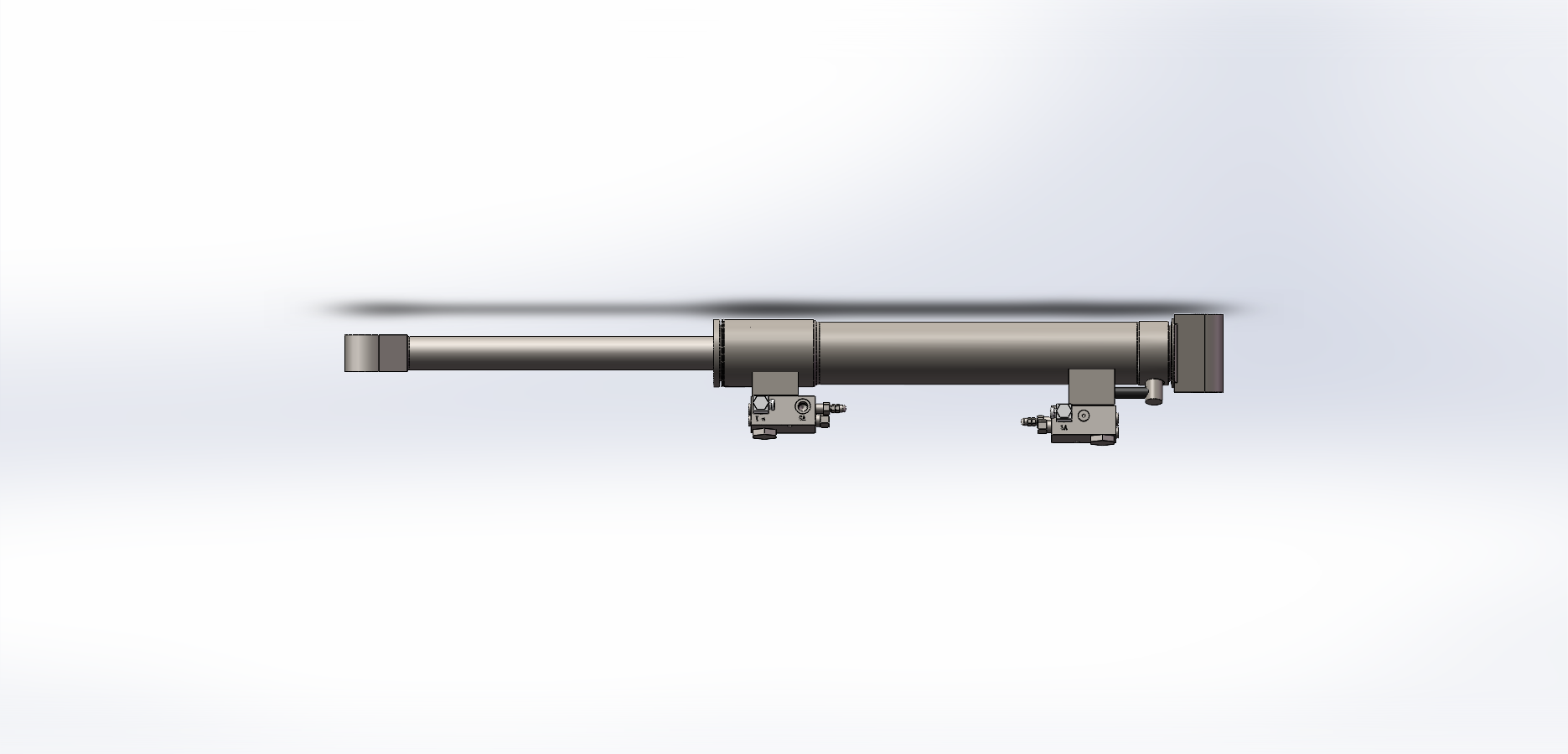

| 4 | 俯视图.PNG | 126.29K |

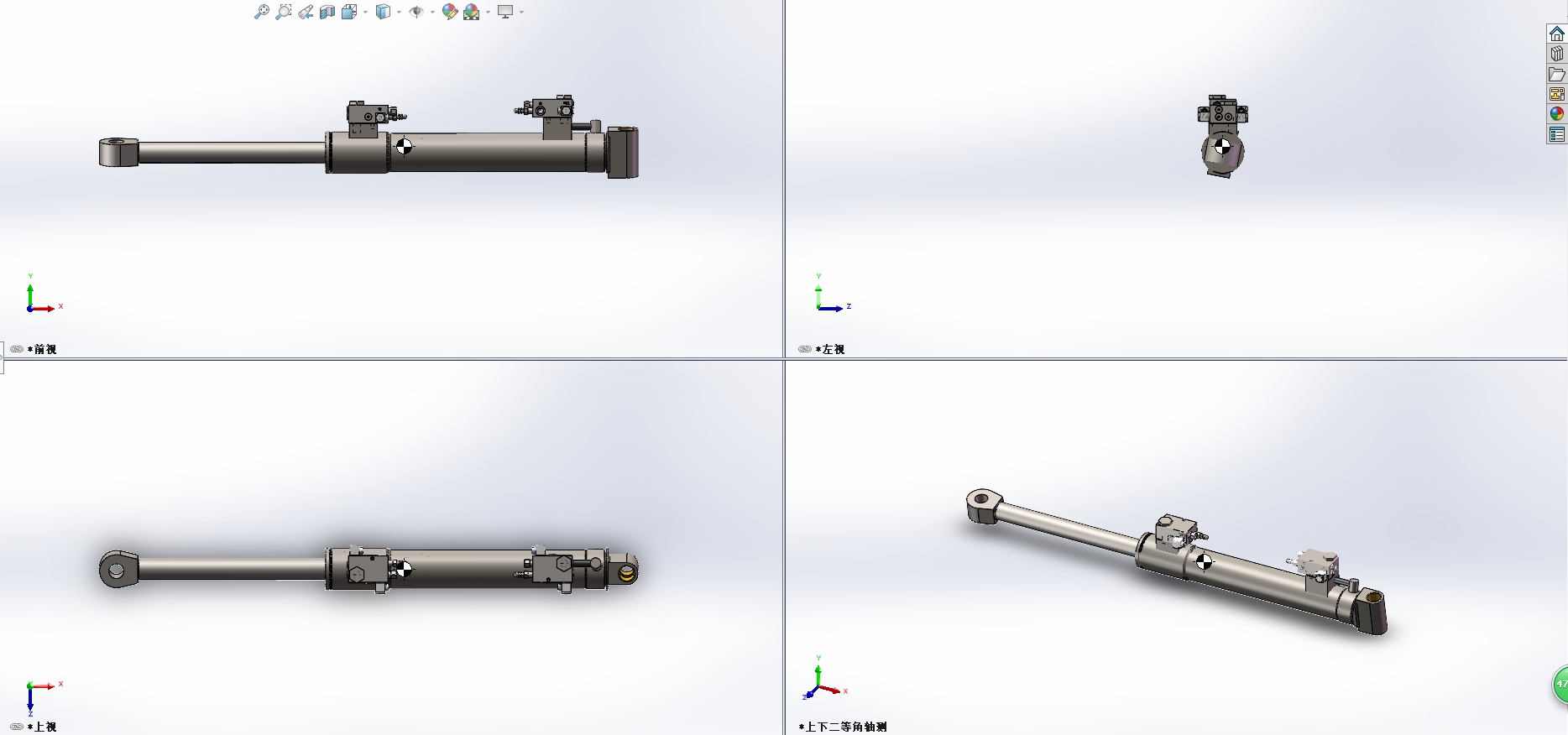

| 5 | 四视图.png | 276.17K |

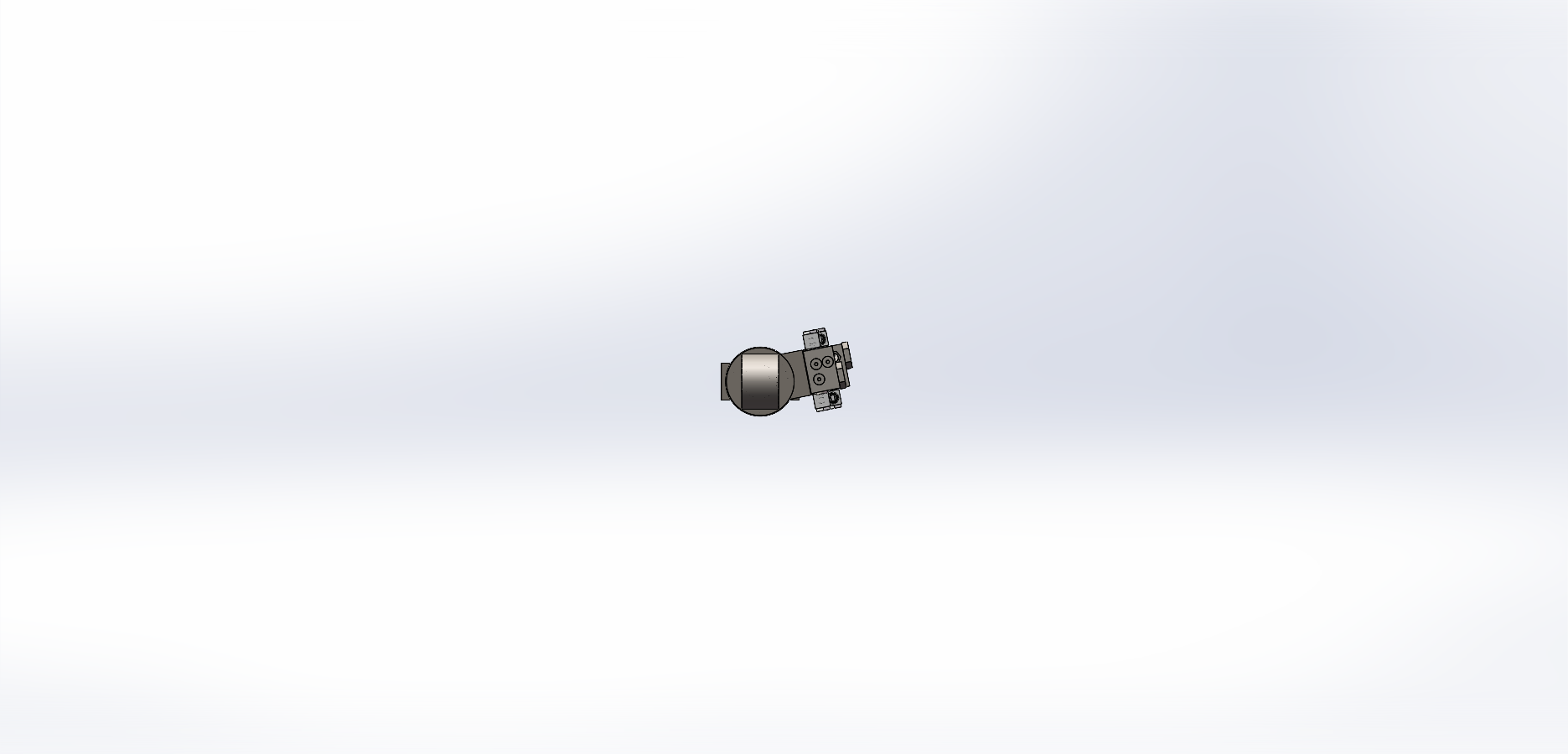

| 6 | 左视图.PNG | 114.53K |

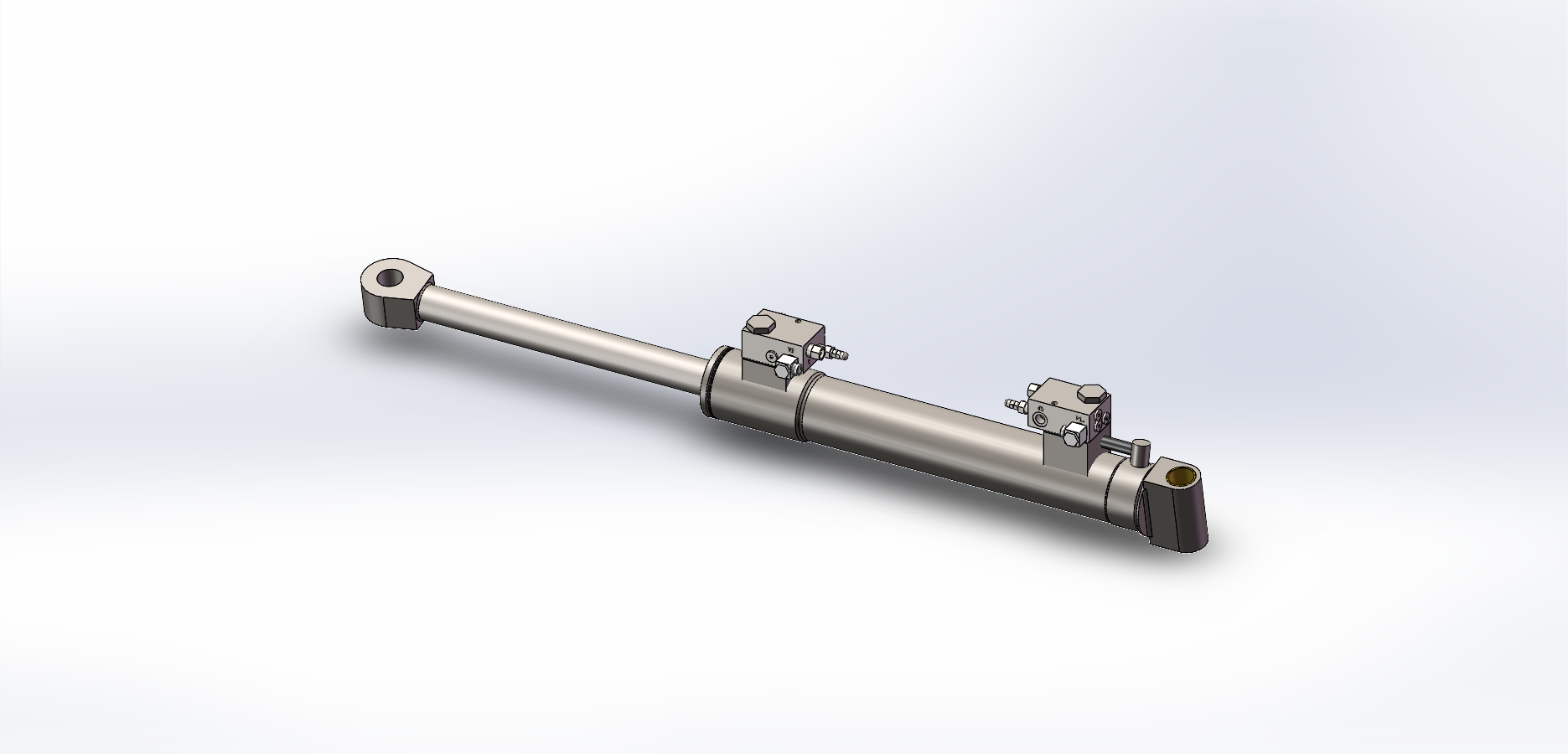

| 7 | 轴测图.PNG | 215.36K |
此图纸下载需要200金币
立即下载
发布者
忧虑的蜗牛
创作: 309
粉丝: 1
加入时间：2025-05-13
模型信息
图纸格式：x_t
文件大小：1.21M
所需金币：200
上传时间：2025-05-16 16:18:02
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
泵车
图纸简介
36米泵车臂架专用油缸E采用多级活塞结构，由高强度合金钢缸体、耐磨活塞杆、多层密封组件和平衡阀构成。其核心原理是通过液压油推动活塞杆伸缩，带动臂架精准摆动。油缸内部分为有杆腔和无杆腔，液压油注入时推动活塞移动，平衡阀可单向锁止油路，防止突发断油或管道破裂导致臂架失控。 该油缸专为频繁动作设计，活塞杆表面经硬铬处理增强耐磨性，密封圈采用耐高压材质，确保长期稳定运行。内部集成导向环优化受力，配合智能电液控制系统，可实现245°大角度摆动，适应复杂布料场景。其紧凑结构降低臂架折叠空间需求，同时通过集中润滑系统延长使用寿命。 该油缸安装距为：1357.5mm
