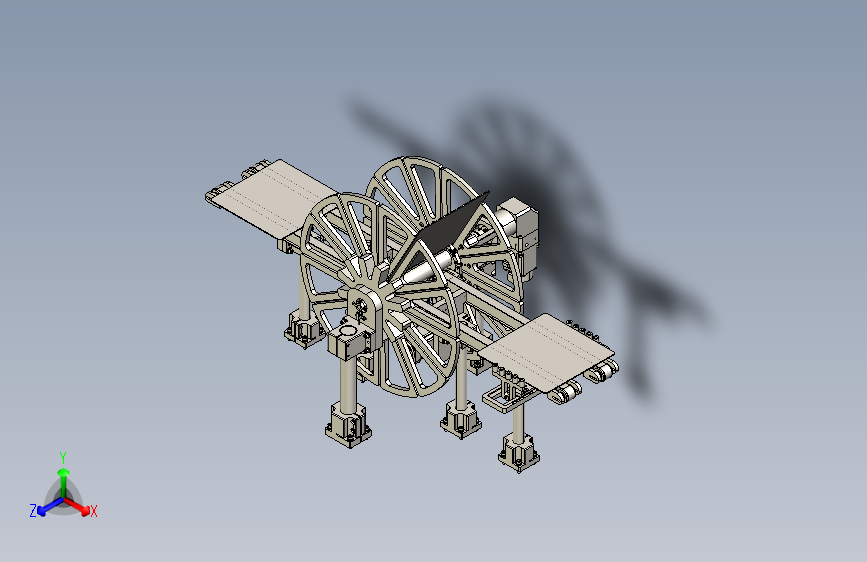

风车翻转结构（ID:2127469）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17473838858534.zip | 7.62M |

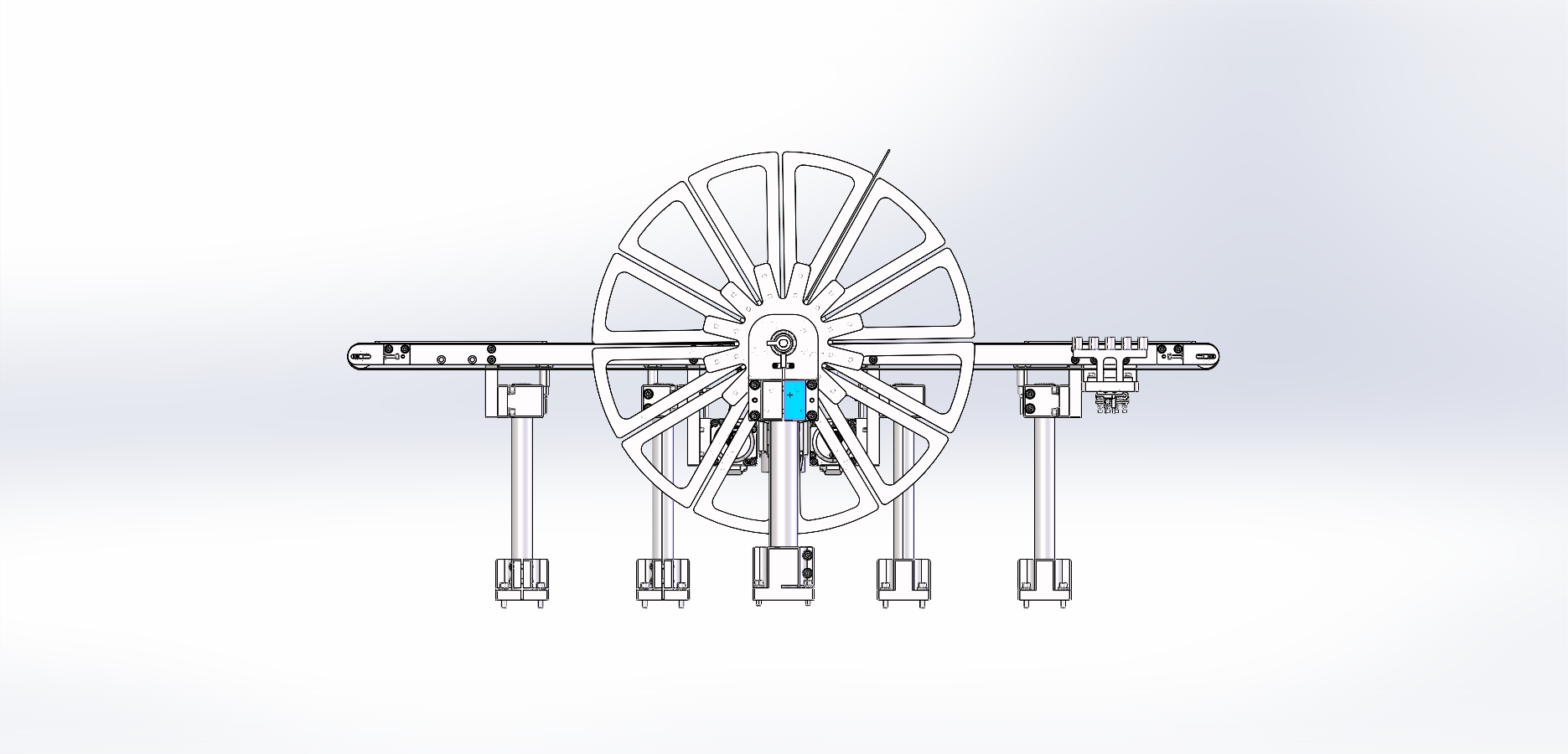

| 2 | 主视图.PNG | 216.09K |

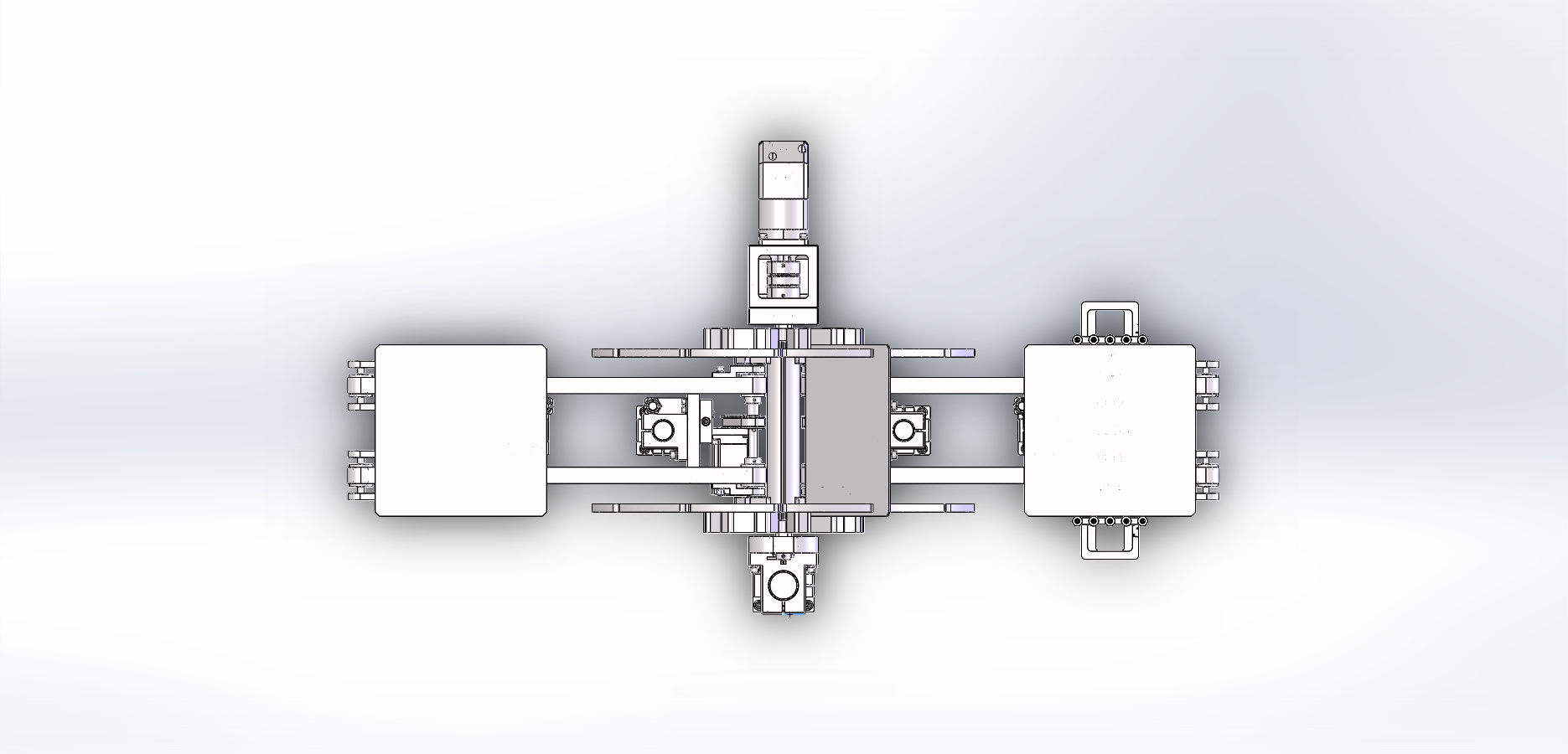

| 3 | 俯视图.PNG | 242.35K |

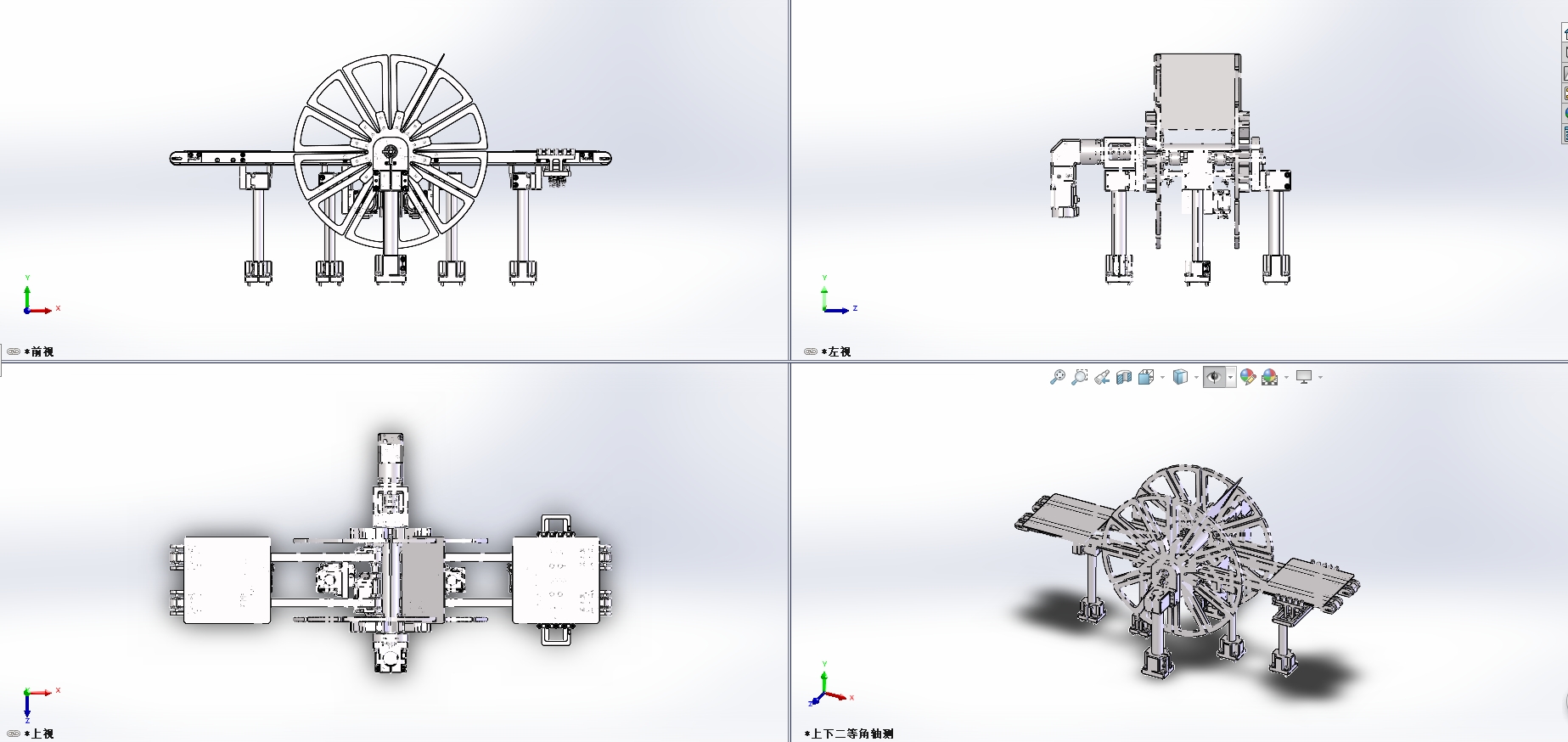

| 4 | 四视图.png | 402.04K |

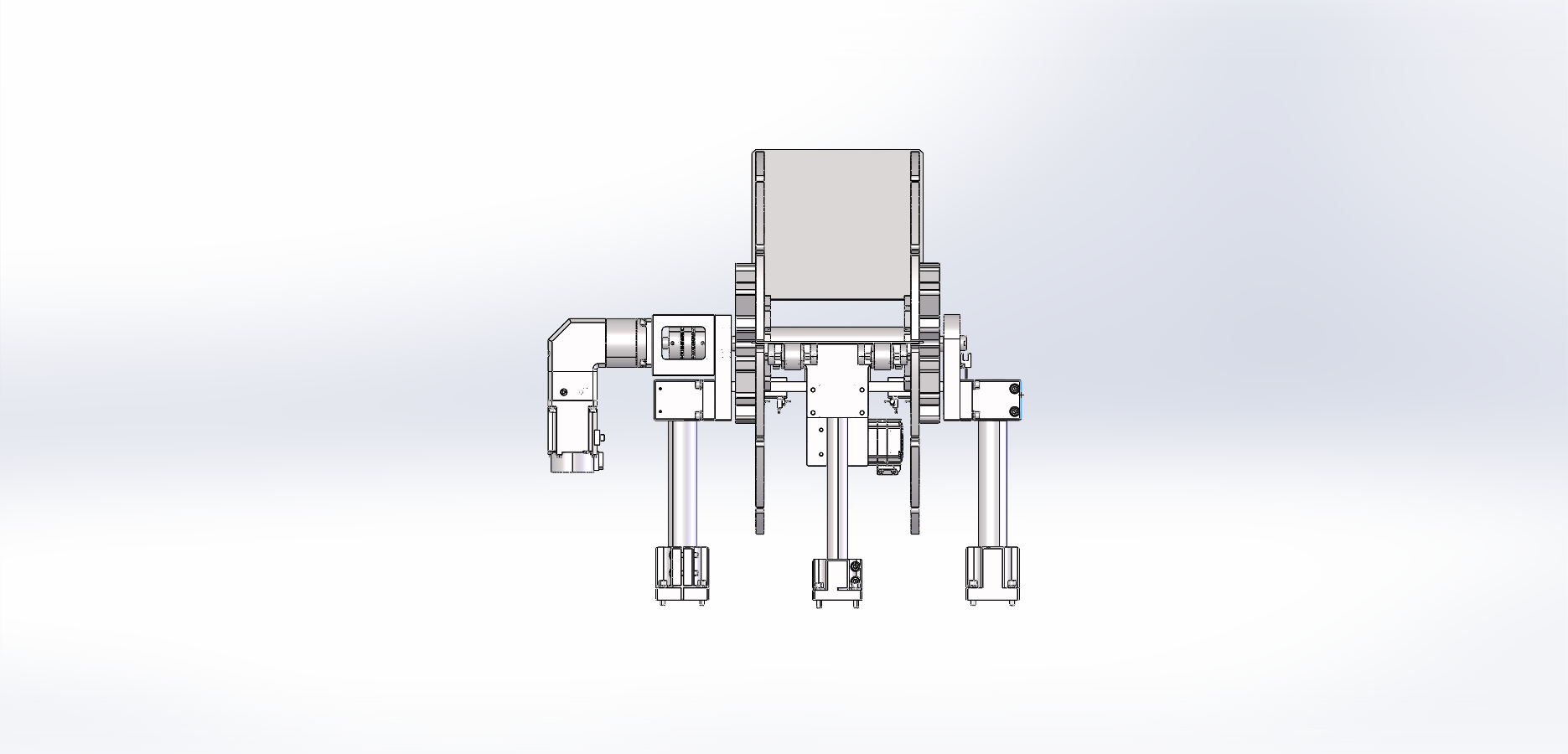

| 5 | 左视图.PNG | 144.79K |

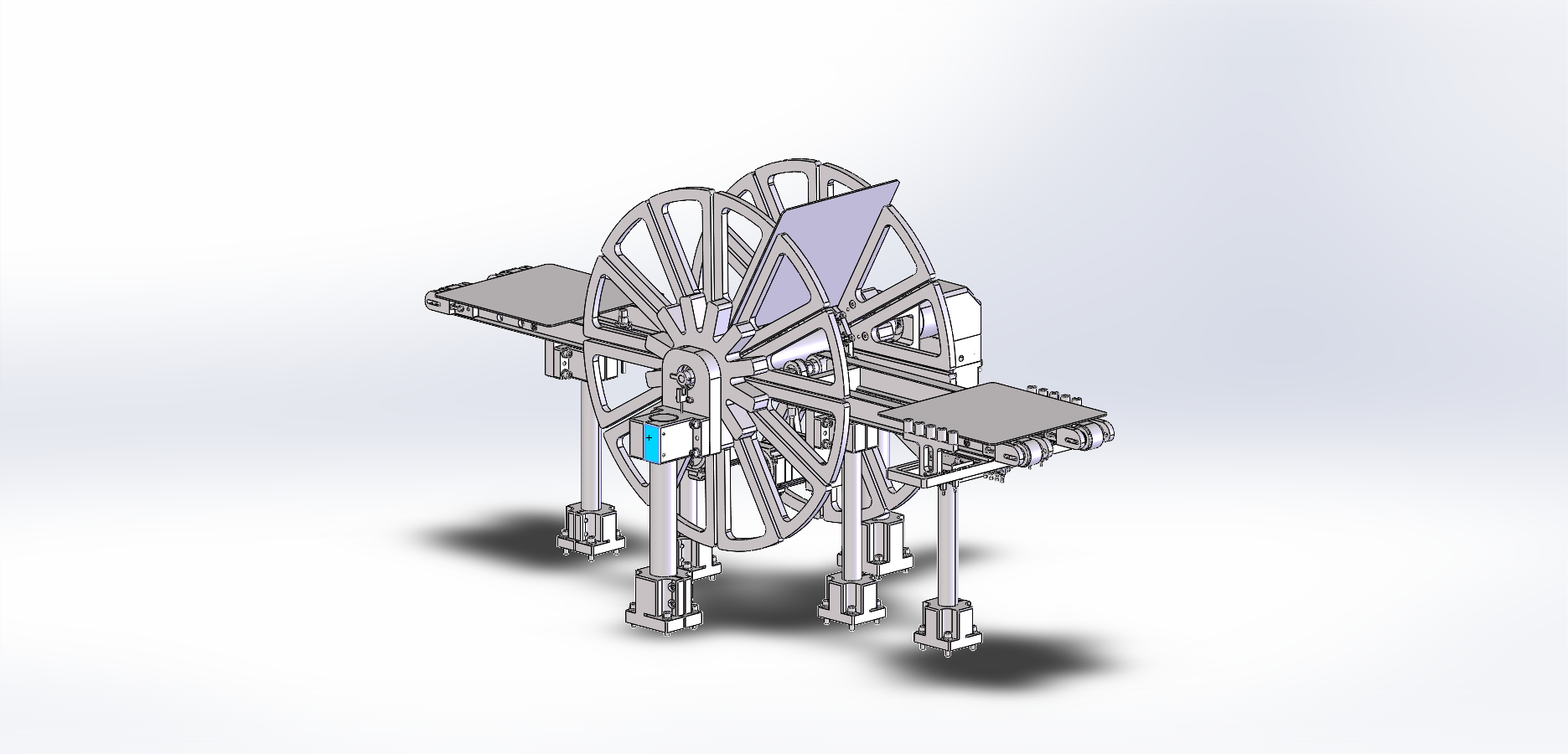

| 6 | 轴测图.PNG | 326.89K |
| 7 | 风车翻转结构.x_t | 21.00M |
此图纸下载需要240金币
立即下载
发布者
忧虑的蜗牛
创作: 309
粉丝: 1
加入时间：2025-05-13
模型信息
图纸格式：x_t
文件大小：7.81M
所需金币：240
上传时间：2025-05-16 16:24:48
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
翻转机构
图纸简介
设计目的： 通过风车翻转机构将样品翻面。用于样品需要翻面下料或者样品需要两面加工场合。此机构也可起到缓存作用。 设定场景： 光伏、3C、电路板等 动作流程： 1、样品通过皮带输送机来料 2、定位机构对样品进行机械定位 3、风车翻转机构将样品翻面(需要翻面场合)&风车翻转机构不翻转，样品通过皮带输送机往下流动(不需要翻面场合) 4、样品通过皮带输送机流入下一个工序
