主轴装配模型（ID:2129032）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17474642542726.zip | 2.42M |
| 2 | S71905_ACDTP_HCP4B.prt | 88.00K |
| 3 | S71905_ACDTP_HCP4B_PART1.prt | 117.50K |
| 4 | S71905_ACDTP_HCP4B_PART2.prt | 180.50K |
| 5 | S71905_ACDTP_HCP4B_PART3.prt | 100.50K |
| 6 | S71906_ACDTP_HCP4B.prt | 91.00K |
| 7 | S71906_ACDTP_HCP4B_PART1.prt | 117.00K |
| 8 | S71906_ACDTP_HCP4B_PART2.prt | 180.50K |
| 9 | S71906_ACDTP_HCP4B_PART3.prt | 100.50K |
| 10 | 主轴.prt | 304.00K |

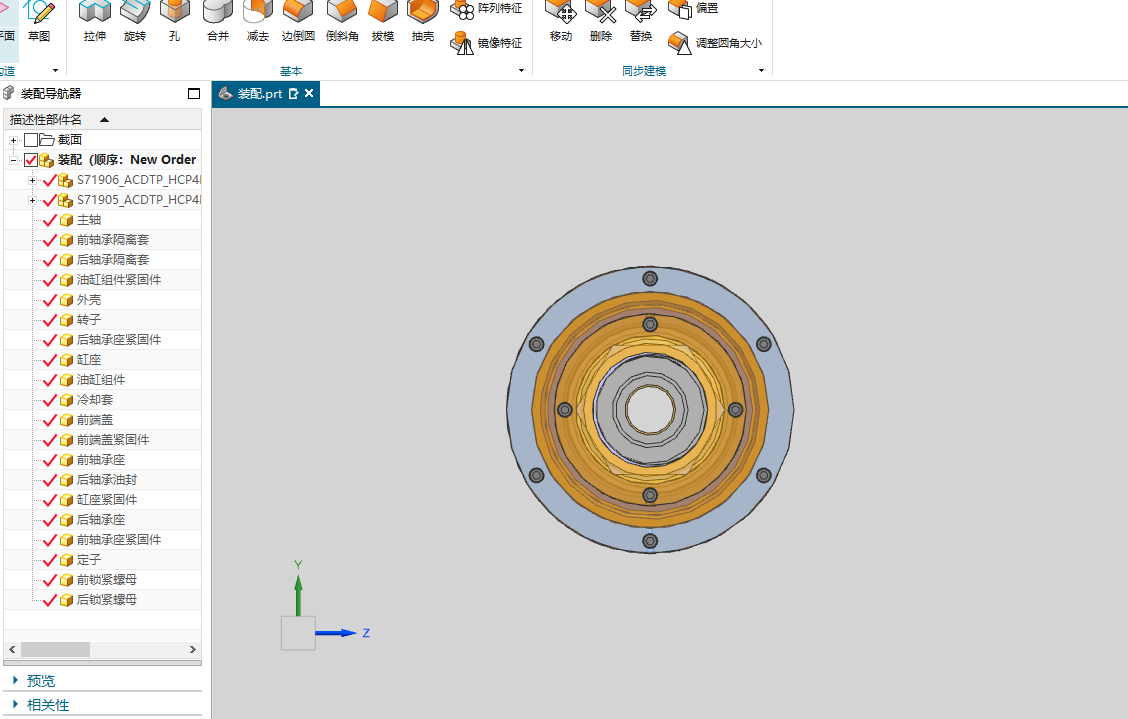

| 11 | 主轴俯视细节.PNG | 99.57K |

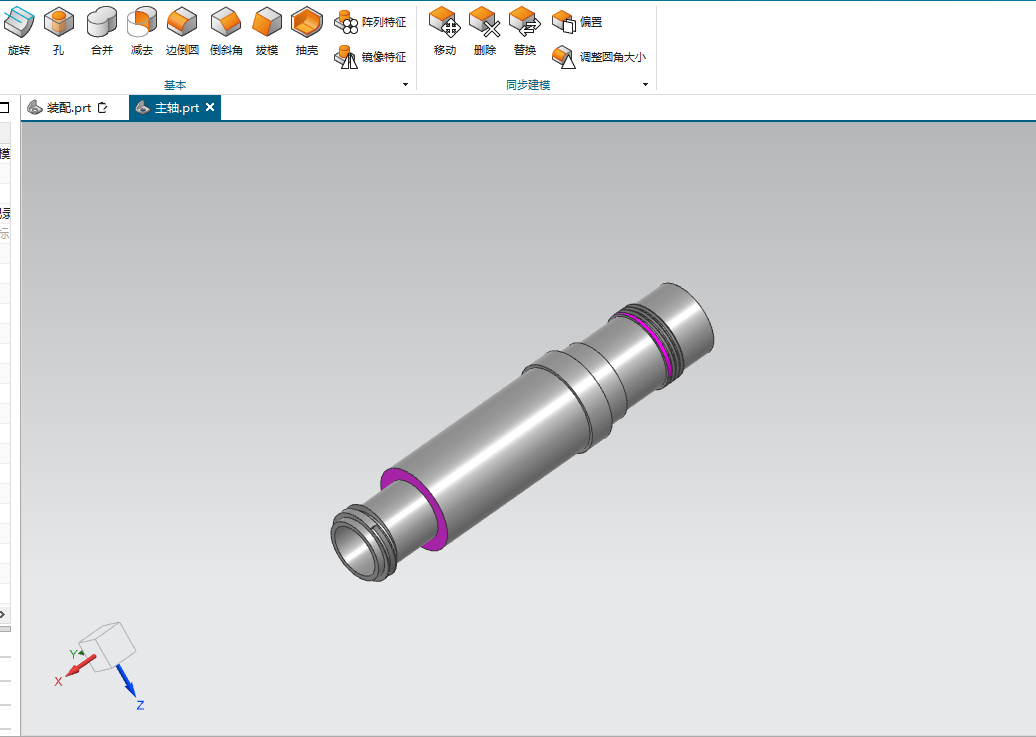

| 12 | 主轴外形细节.PNG | 71.03K |

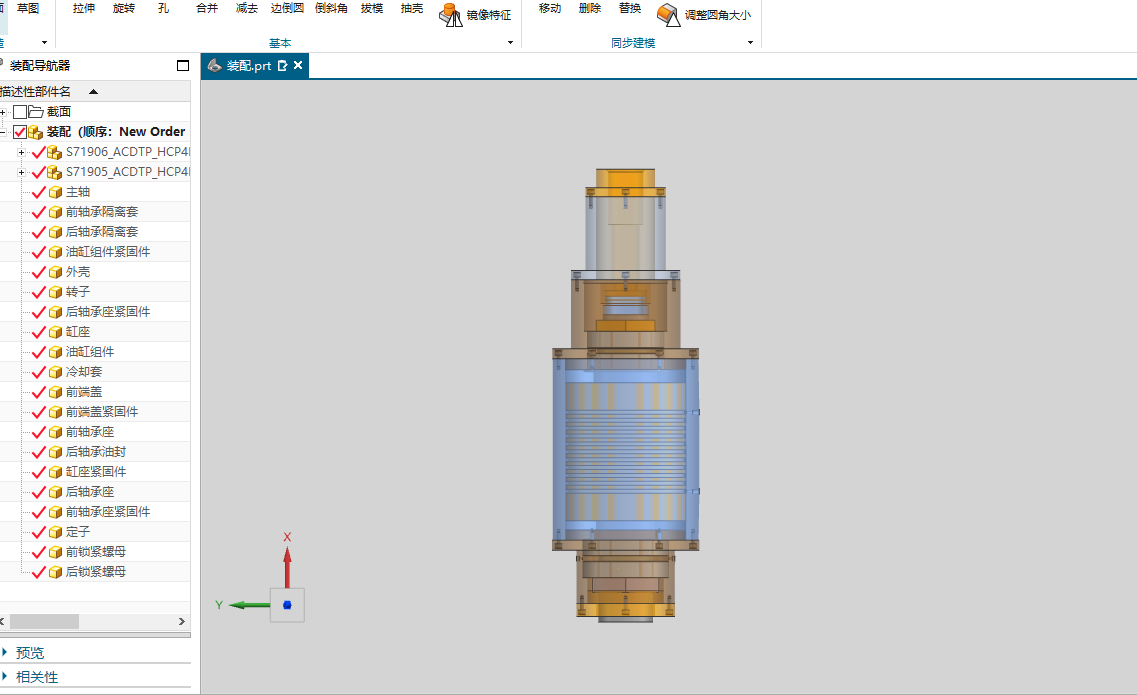

| 13 | 主轴正面细节.PNG | 82.04K |

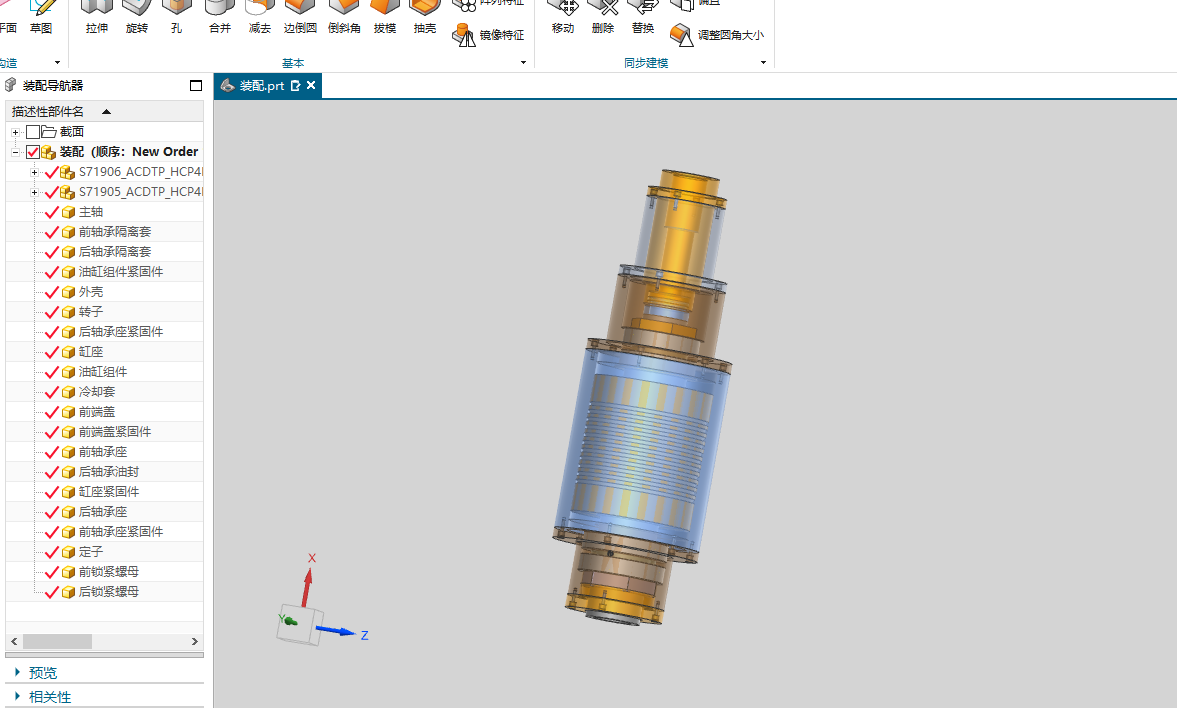

| 14 | 主轴装配模型.PNG | 179.00K |
| 15 | 冷却套.prt | 128.00K |

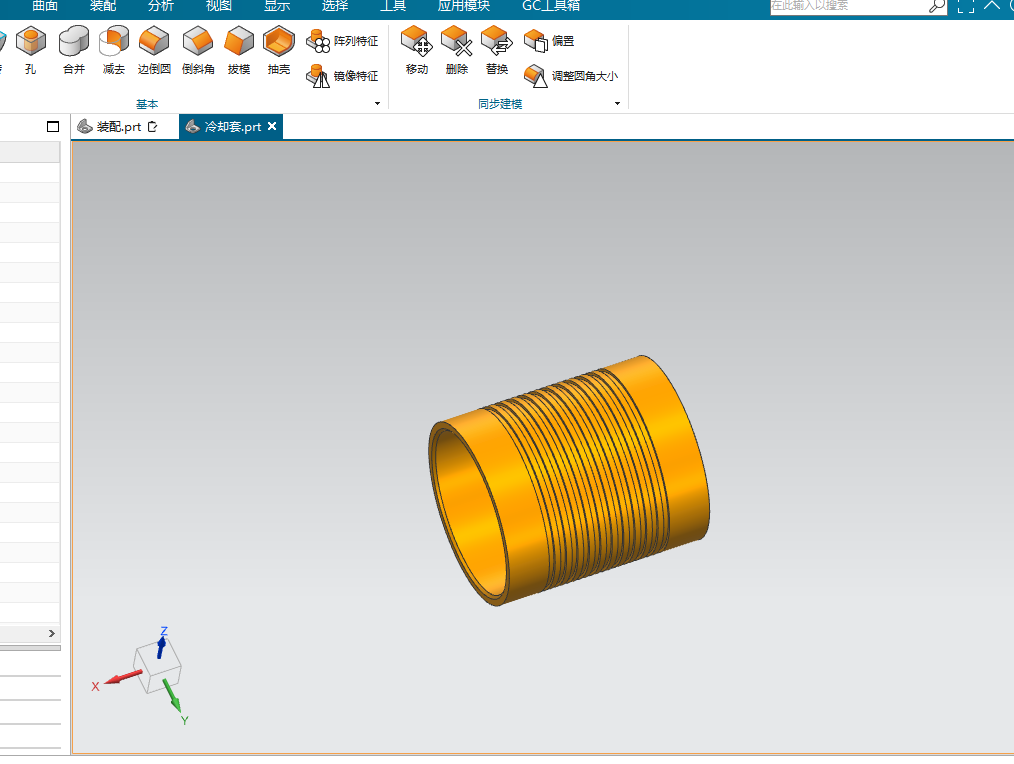

| 16 | 冷却套细节.PNG | 84.17K |
| 17 | 前端盖.prt | 92.00K |
| 18 | 前端盖紧固件.prt | 135.50K |
| 19 | 前轴承座.prt | 122.50K |
| 20 | 前轴承座紧固件.prt | 172.50K |

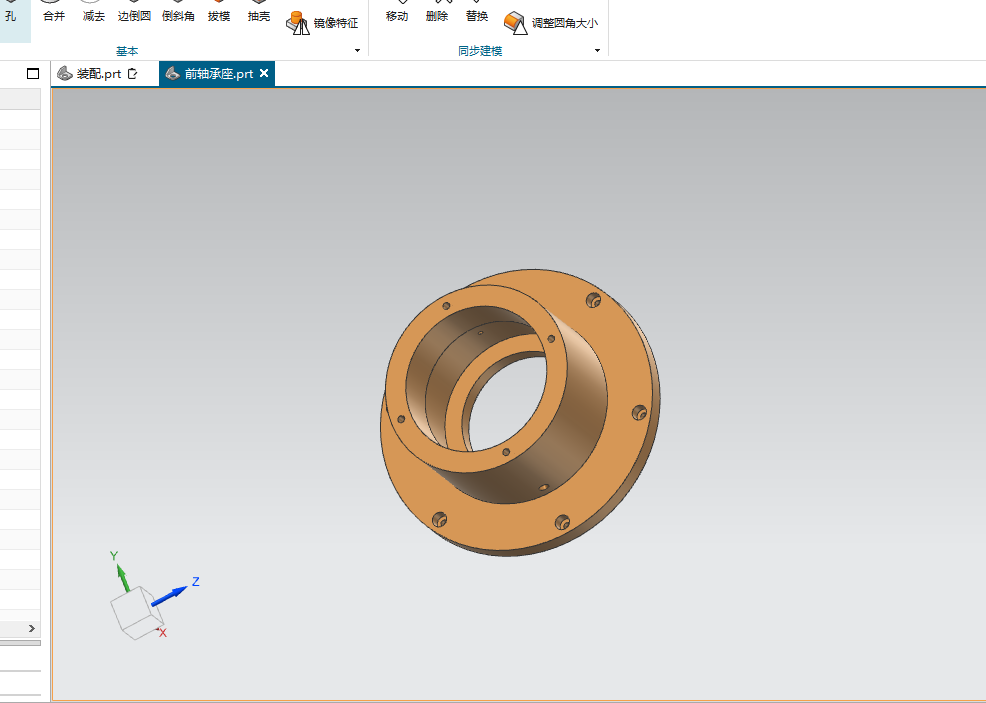

| 21 | 前轴承座细节.PNG | 50.51K |
| 22 | 前轴承隔离套.prt | 127.00K |
| 23 | 前锁紧螺母.prt | 142.50K |
| 24 | 后轴承座.prt | 115.00K |
| 25 | 后轴承座紧固件.prt | 177.50K |
| 26 | 后轴承油封.prt | 80.50K |
| 27 | 后轴承隔离套.prt | 122.00K |
| 28 | 后锁紧螺母.prt | 105.00K |
| 29 | 外壳.prt | 102.50K |
| 30 | 定子.prt | 97.00K |
| 31 | 油缸组件.prt | 157.00K |
| 32 | 油缸组件紧固件.prt | 134.50K |
| 33 | 缸座.prt | 99.50K |
| 34 | 缸座紧固件.prt | 134.50K |
| 35 | 装配.prt | 157.00K |
| 36 | 转子.prt | 84.00K |

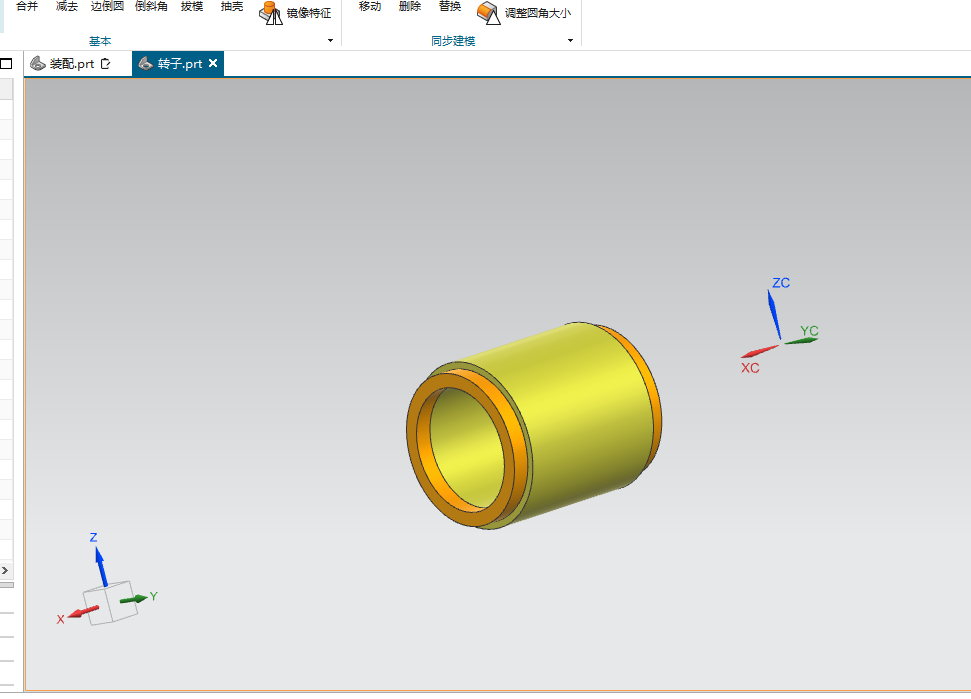

| 37 | 转子零件细节.PNG | 38.44K |
此图纸下载需要250金币
立即下载
发布者
WHX
创作: 666
粉丝: 19
加入时间：2024-04-13
模型信息
图纸格式：prt
文件大小：2.47M
所需金币：250
上传时间：2025-05-17 14:44:16
是否可编辑：可修改，不包括参数
版本：UG 12
标签
图纸简介
主轴装配模型，模型为ug绘制，为装配文件，模型主要由主轴，外壳，转子，定子，冷却套，油缸组件，缸座，轴承隔离套，端盖，油封，锁紧螺母等装配组成，设计详细，欢迎下载参考学习。
