4万风量VOCs有机废气处理装置活性炭吸附催化燃烧CAD图纸环保设计（ID:213469）

机械设备 / 化工设备 / 4万风量VOCs有机废气处理装置活性炭吸附催化燃烧CAD图纸环保设计

©非原创

198

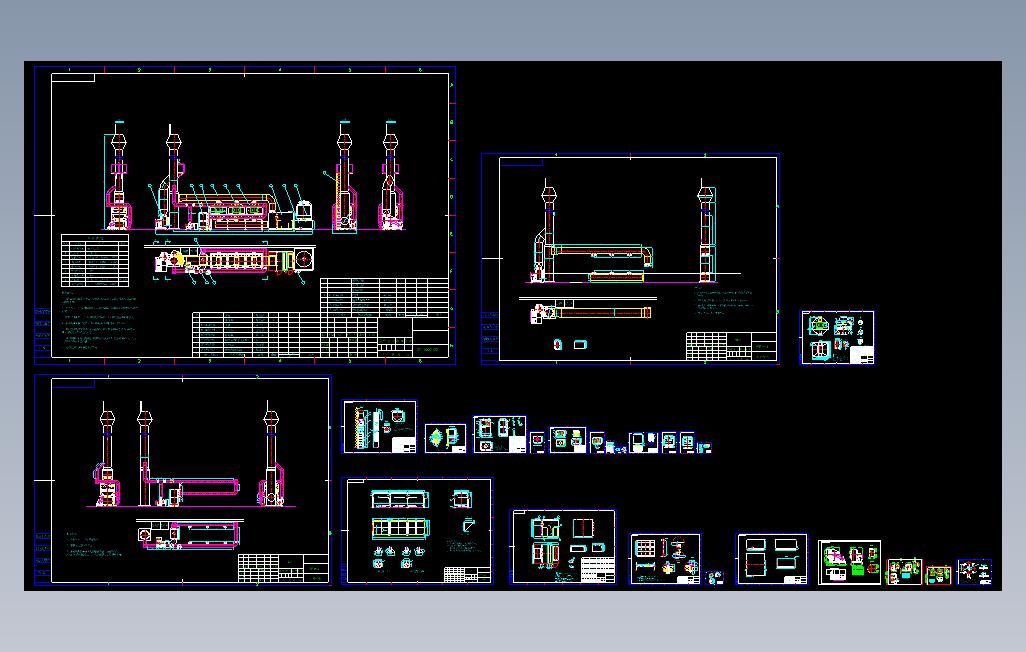

平面图

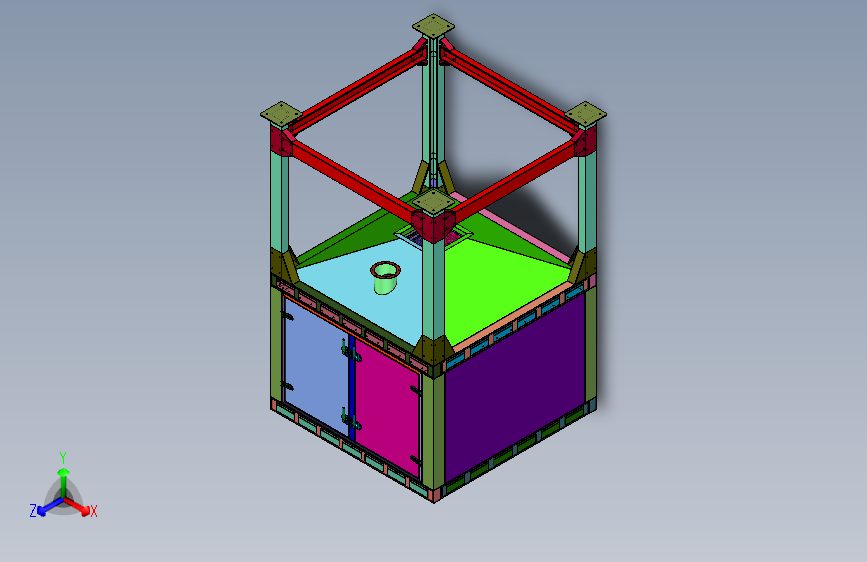

3D视图

文件列表

#	文件名称	文件大小
1	4万处理风量活性炭吸附催化燃烧VOCs有机废气处理装置全套.dwg	2.03M
2	催化剂抽屉.dwg	297.56K
3	催化室.dwg	317.47K
4	催化燃烧主机.dwg	318.53K
5	冰水塔基础图.dwg	294.42K
6	前炉板.dwg	303.59K
7	吸附风管图.dwg	584.80K
8	平台.dwg	302.34K
9	总装图.dwg	955.17K
10	换热器.dwg	305.03K
11	换热板1.dwg	295.56K
12	换热板2.dwg	294.87K
13	板式过滤器支架.dwg	332.79K
14	板式过滤器支架1.dwg	299.56K
15	法兰.dwg	292.46K
16	活性炭吸附箱.dwg	345.58K
17	活性炭吸附箱支架.dwg	338.39K
18	爬梯.dwg	317.19K
19	脱附风管图.dwg	542.17K
20	过滤器.dwg	345.96K
21	防爆口.dwg	297.03K
22	阻火器.dwg	305.96K
23	阻火器1.dwg	305.72K
24	面板.dwg	291.55K
25	风机1.dwg	591.77K
26	风机2.dwg	480.36K
27	风机3.dwg	319.75K
