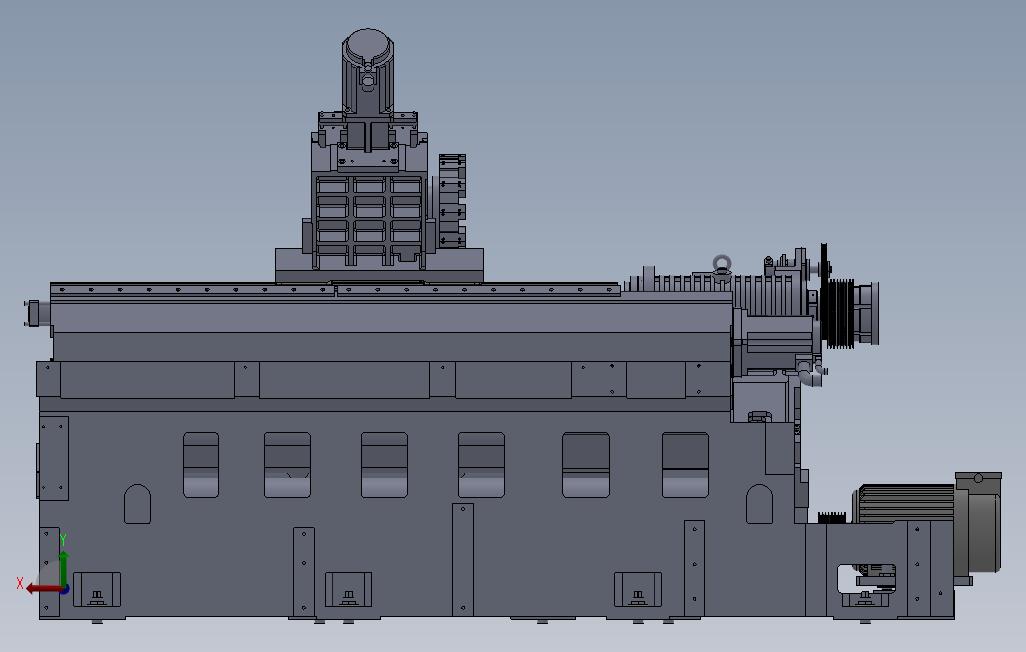

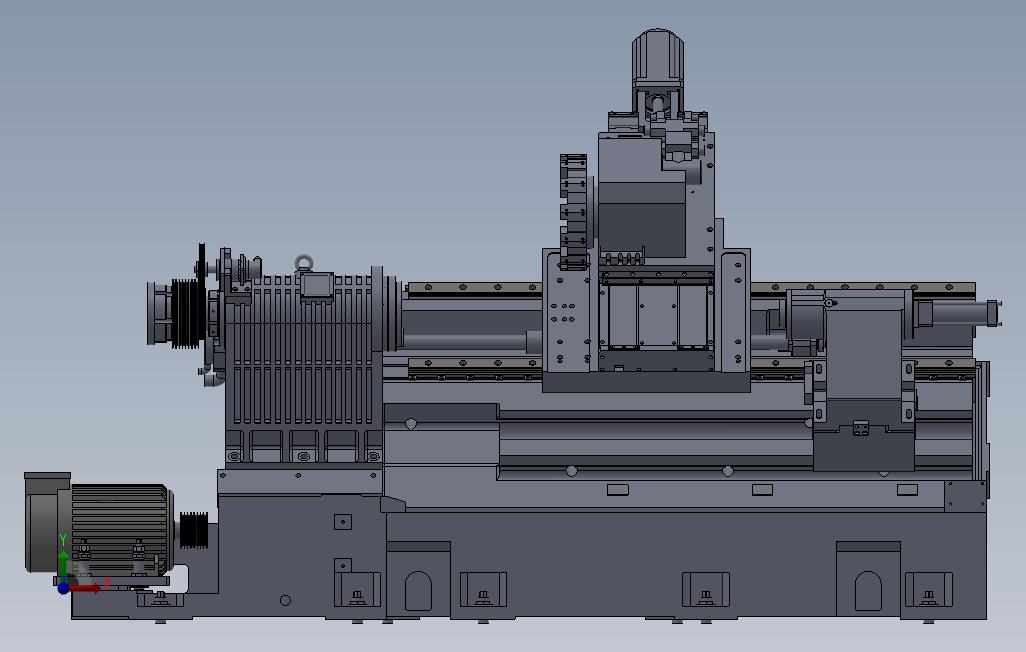

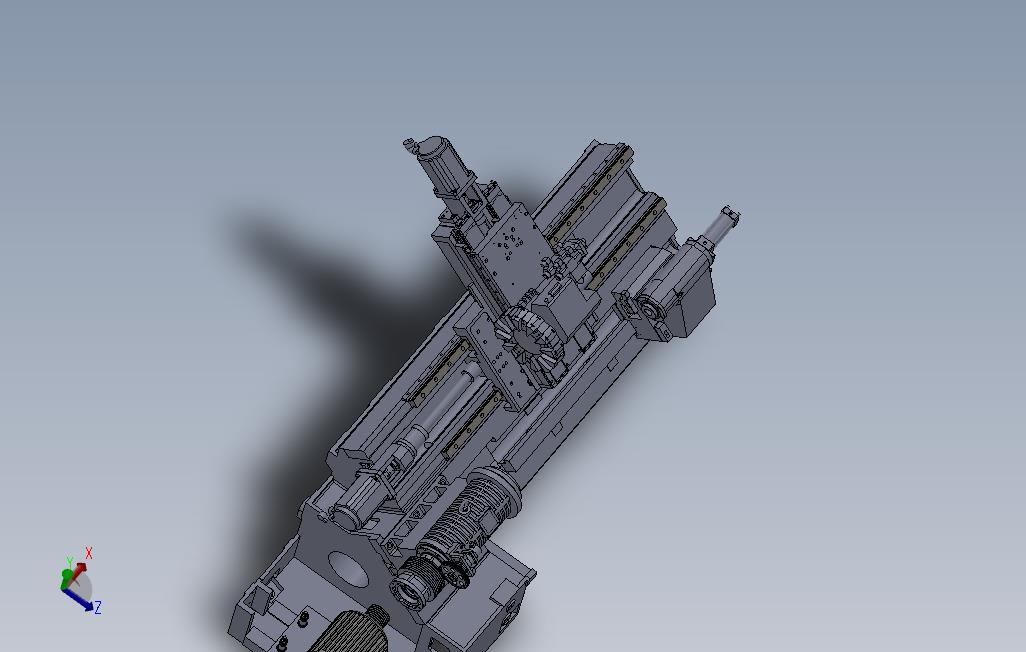

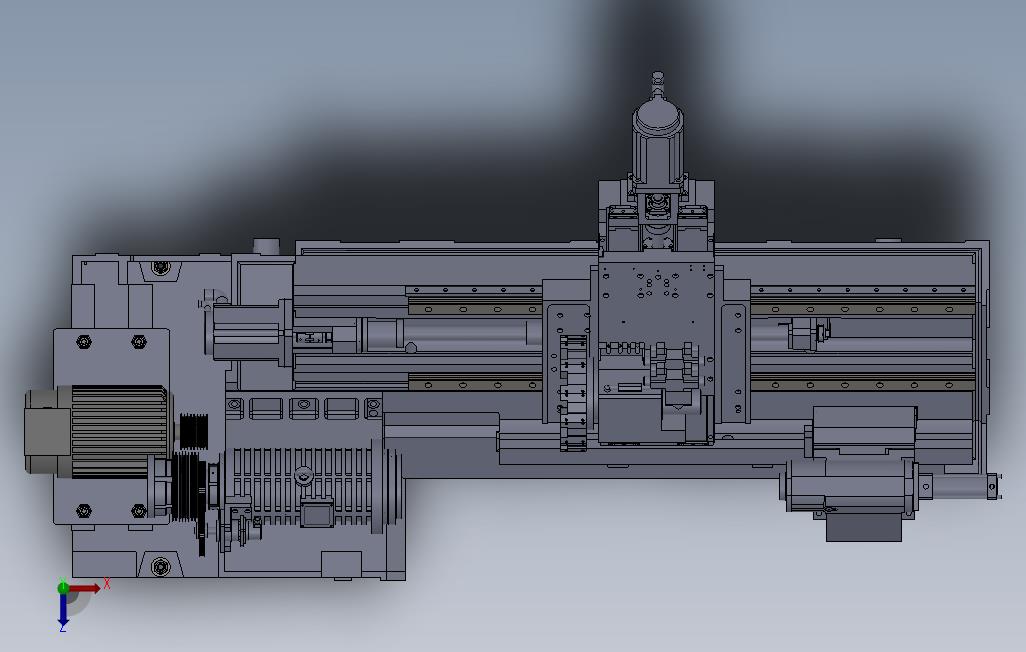

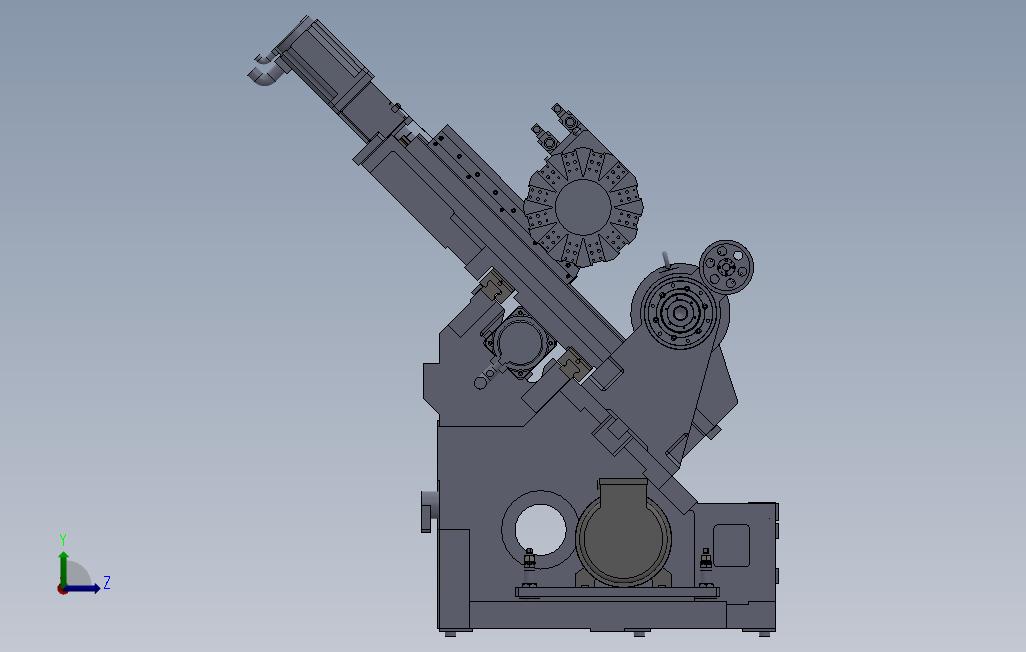

斜床身数控车床图纸（ID:213590）
0.jpg)
2.jpg)
1.jpg)
4.jpg)
3.jpg)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 35x35x88-连轴器总装.SLDASM | 249.50K |
| 2 | 60度弯头油管接头-M6.SLDPRT | 195.50K |
| 3 | B53-100-H44-80型滑块总成(X向).SLDASM | 281.00K |
| 4 | B53-100-H44-80型滑块总成(Z向).SLDASM | 280.00K |
| 5 | B53-H44型直线导轨(Z向).SLDPRT | 315.50K |
| 6 | B53-H70型直线导轨(X向).SLDPRT | 308.50K |
| 7 | Circlips for shaft--Type B GB.SLDPRT | 251.00K |
| 8 | DY-CODER 编码器.SLDPRT | 325.00K |
| 9 | FANUC ais22_3000 伺服电机.SLDPRT | 452.00K |
| 10 | GB-100x125x12-旋转轴唇形密封圈.SLDPRT | 283.00K |
| 11 | GB-20-平垫圈.SLDPRT | 198.00K |
| 12 | GB-24-弹簧垫圈.SLDPRT | 222.50K |
| 13 | GB-36-平垫圈.SLDPRT | 282.50K |
| 14 | GB-40x62x8-旋转轴唇形密封圈.SLDPRT | 282.00K |
| 15 | GB-50x68x8-旋转轴唇形密封圈.SLDPRT | 289.00K |
| 16 | GB-55x80x8-旋转轴唇形密封圈.SLDPRT | 288.50K |
| 17 | GB-6205-深沟球轴承.SLDPRT | 1.06M |
| 18 | GB-M20-六角螺母.SLDPRT | 319.00K |
| 19 | GB-NN3024-双列滚子轴承.SLDPRT | 1.45M |
| 20 | GB-NN3026-双列滚子轴承.SLDPRT | 1.37M |
| 21 | GB-角接触球轴承-S7206.SLDPRT | 710.00K |
| 22 | ISO-10130-推力角接触球轴承.SLDPRT | 685.00K |
| 23 | JB_T 7934-1999-Z1-25_30胀紧套.SLDPRT | 163.50K |
| 24 | LS-200-12 刀架总装.SLDASM | 517.00K |
| 25 | S7207 GB 292-94 角接触球轴承.SLDPRT | 591.50K |
| 26 | S7308 GB 292-94 角接触球轴承.SLDPRT | 552.50K |
| 27 | Slotted cheese head screws GB.SLDPRT | 309.00K |
| 28 | UABP180M-4-33.3-15 卧式变频电机.SLDPRT | 754.50K |
| 29 | W45-62型滑块总成.SLDASM | 269.00K |
| 30 | X向丝杆.SLDPRT | 269.00K |
| 31 | X向丝杆螺母.SLDPRT | 339.00K |
| 32 | X向丝杆轴承垫圈A.SLDPRT | 176.00K |
| 33 | X向丝杆轴承垫圈B.SLDPRT | 185.50K |
| 34 | X向前括屑皮.SLDPRT | 162.00K |
| 35 | X向前轴承盖.SLDPRT | 267.50K |
| 36 | X向压紧轴套A.SLDPRT | 166.00K |
| 37 | X向圆螺母A.SLDPRT | 353.50K |
| 38 | X向挡屑板固定座.SLDPRT | 263.50K |
| 39 | X向电机座.SLDPRT | 808.50K |
| 40 | X向螺母座.SLDPRT | 348.00K |
| 41 | X向轴承座.SLDPRT | 711.00K |
| 42 | X向轴承盖.SLDPRT | 264.00K |
| 43 | X向锲块.SLDPRT | 159.50K |
| 44 | X向防撞垫A.SLDPRT | 248.00K |
| 45 | Z向丝杆.SLDPRT | 279.50K |
| 46 | Z向丝杆螺母.SLDPRT | 315.50K |
| 47 | Z向丝杆轴承垫圈A.SLDPRT | 177.50K |
| 48 | Z向丝杆轴承垫圈B.SLDPRT | 186.00K |
| 49 | Z向压紧轴套A.SLDPRT | 157.50K |
| 50 | Z向压紧轴套B.SLDPRT | 162.00K |
| 51 | Z向圆螺母A.SLDPRT | 437.50K |
| 52 | Z向圆螺母B.SLDPRT | 411.00K |
| 53 | Z向导轨压板.SLDPRT | 177.00K |
| 54 | Z向导轨压板A.SLDPRT | 177.50K |
| 55 | Z向电机座.SLDPRT | 528.50K |
| 56 | Z向电机座前挡盖.SLDPRT | 264.00K |
| 57 | Z向电机座端盖.SLDPRT | 319.50K |
| 58 | Z向螺母座(按丝杆样本）.SLDPRT | 399.00K |
| 59 | Z向轴承座.SLDPRT | 413.00K |
| 60 | Z向轴承座垫铁.SLDPRT | 164.50K |
| 61 | Z向轴承座端盖.SLDPRT | 297.50K |
| 62 | Z向进给系统总装.SLDASM | 1.51M |
| 63 | Z向防撞垫A.SLDPRT | 197.00K |
| 64 | Z向防撞垫B.SLDPRT | 193.00K |
| 65 | 中拖板.SLDPRT | 1.11M |
| 66 | 中拖板侧压板.SLDPRT | 283.50K |
| 67 | 中拖板侧封板.SLDPRT | 190.50K |
| 68 | 中拖板前封板.SLDPRT | 350.00K |
| 69 | 中拖板总装.SLDASM | 966.00K |
| 70 | 中拖板滑块固定座.SLDPRT | 259.50K |
| 71 | 主电机板.SLDPRT | 215.00K |
| 72 | 主电机板总装.SLDASM | 495.00K |
| 73 | 主电机板调节螺杆.SLDPRT | 200.00K |
| 74 | 主电机板调节螺杆套.SLDPRT | 228.50K |
| 75 | 主轴.SLDPRT | 726.50K |
| 76 | 主轴V形带轮.SLDPRT | 518.50K |
| 77 | 主轴前压紧套.SLDPRT | 191.00K |
| 78 | 主轴前定位套.SLDPRT | 225.00K |
| 79 | 主轴前挡水盖.SLDPRT | 234.00K |
| 80 | 主轴前端盖.SLDPRT | 408.00K |
| 81 | 主轴吊钩.SLDPRT | 201.50K |
| 82 | 主轴后压紧套.SLDPRT | 214.00K |
| 83 | 主轴后端盖.SLDPRT | 282.00K |
| 84 | 主轴圆螺母A.SLDPRT | 396.00K |
| 85 | 主轴圆螺母B.SLDPRT | 394.00K |
| 86 | 主轴头定位套.SLDPRT | 167.50K |
| 87 | 主轴带轮胀套.SLDPRT | 249.00K |
| 88 | 主轴箱.SLDPRT | 2.16M |
| 89 | 主轴箱孔盖板.SLDPRT | 127.00K |
| 90 | 主轴箱总装.SLDASM | 2.99M |
| 91 | 主轴箱调整块.SLDPRT | 224.00K |
| 92 | 主轴轴承垫圈.SLDPRT | 175.00K |
| 93 | 主轴轴承垫圈B.SLDPRT | 176.50K |
| 94 | 刀架箱.SLDPRT | 902.50K |
| 95 | 刀盘.SLDPRT | 1.01M |
| 96 | 卷帘固定板.SLDPRT | 252.00K |
| 97 | 卷帘挡屑板A.SLDPRT | 186.00K |
| 98 | 重复_压板.SLDPRT | 180.50K |
| 99 | 重复_压板A.SLDPRT | 187.50K |
| 100 | 压板B.SLDPRT | 190.00K |
| 101 | 同步带轮A.SLDPRT | 647.50K |
| 102 | 同步带轮A端盖.SLDPRT | 258.50K |
| 103 | 同步带轮B.SLDPRT | 576.00K |
| 104 | 地脚螺纹套总装.SLDASM | 179.50K |
| 105 | 地脚调节螺杆套.SLDPRT | 204.00K |
| 106 | 大拖板.SLDPRT | 1.60M |
| 107 | 大拖板侧封存板A.SLDPRT | 430.50K |
| 108 | 大拖板侧封存板B.SLDPRT | 437.50K |
| 109 | 大拖板侧挡屑板.SLDPRT | 184.50K |
| 110 | 大拖板前封板.SLDPRT | 329.50K |
| 111 | 大拖板总装.SLDASM | 1.89M |
| 112 | 大拖板挡屑板.SLDPRT | 363.00K |
| 113 | 套筒锁紧块.SLDPRT | 241.50K |
| 114 | 定位销.SLDPRT | 120.00K |
| 115 | 导杆.SLDPRT | 176.00K |
| 116 | 尾座体.SLDPRT | 818.00K |
| 117 | 尾座前端盖.SLDPRT | 239.00K |
| 118 | 尾座压板.SLDPRT | 167.50K |
| 119 | 尾座后端盖.SLDPRT | 317.00K |
| 120 | 尾座圆螺母.SLDPRT | 197.00K |
| 121 | 尾座垫铁.SLDPRT | 165.00K |
| 122 | 尾座塞铁.SLDPRT | 121.00K |
| 123 | 尾座塞铁压板.SLDPRT | 142.00K |
| 124 | 尾座套筒.SLDPRT | 345.00K |
| 125 | 尾座底板.SLDPRT | 1.27M |
| 126 | 尾座总装.SLDASM | 913.00K |
| 127 | 尾座拖动架.SLDPRT | 203.00K |
| 128 | 尾座调整块.SLDPRT | 199.50K |
| 129 | 尾座调整垫铁.SLDPRT | 154.50K |
| 130 | 尾架气缸座.SLDPRT | 298.00K |
| 131 | 尾架气缸拉杆.SLDPRT | 148.00K |
| 132 | 尾架气缸模型.SLDPRT | 371.00K |
| 133 | 尾架气缸轴连接法兰.SLDPRT | 254.00K |
| 134 | 床身(说明书）.SLDPRT | 6.62M |
| 135 | 床身总装(说明书）.SLDASM | 2.97M |
| 136 | 括屑板总装.SLDASM | 127.50K |
| 137 | 重复_括屑皮.SLDPRT | 153.00K |
| 138 | 括屑皮A.SLDPRT | 248.00K |
| 139 | 括屑皮压板.SLDPRT | 151.50K |
| 140 | 括屑皮架.SLDPRT | 154.50K |
| 141 | 括板.SLDPRT | 141.00K |
| 142 | 重复_挡屑板固定座.SLDPRT | 176.00K |
| 143 | 斜床身.SLDASM | 6.86M |
| 144 | 油缸固定座.SLDPRT | 363.00K |
| 145 | 滑块-B53-H80-L(Z向).SLDPRT | 369.00K |
| 146 | 滑块-B53-H80.SLDPRT | 365.00K |
| 147 | 滚球回程块B.SLDPRT | 261.50K |
| 148 | 电机槽轮.SLDPRT | 377.50K |
| 149 | 电机槽轮胀套.SLDPRT | 220.50K |
| 150 | 编码器固定座.SLDPRT | 294.50K |
| 151 | 编码器座总装.SLDASM | 906.50K |
| 152 | 编码器轴.SLDPRT | 215.50K |
| 153 | 编码器轴承定位套B.SLDPRT | 156.50K |
| 154 | 编码器轴承座.SLDPRT | 477.00K |
| 155 | 编码器轴承座端盖.SLDPRT | 243.50K |
| 156 | 解压密码.htm | 102B |
| 157 | 调节螺母.SLDPRT | 225.00K |
| 158 | 过渡法兰.SLDPRT | 352.50K |
| 159 | 连轴器A.SLDPRT | 377.50K |
| 160 | 连轴器B.SLDPRT | 391.00K |
| 161 | 连轴器中间套.SLDPRT | 337.00K |
