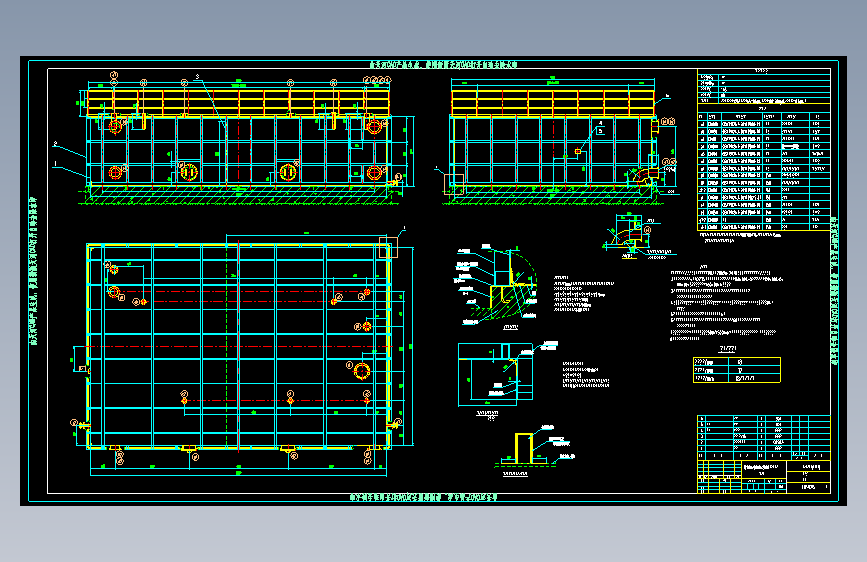

12米x8米x2.8米上清液储槽方槽-（ID:2146927）
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17477913733016.zip | 1.25M |

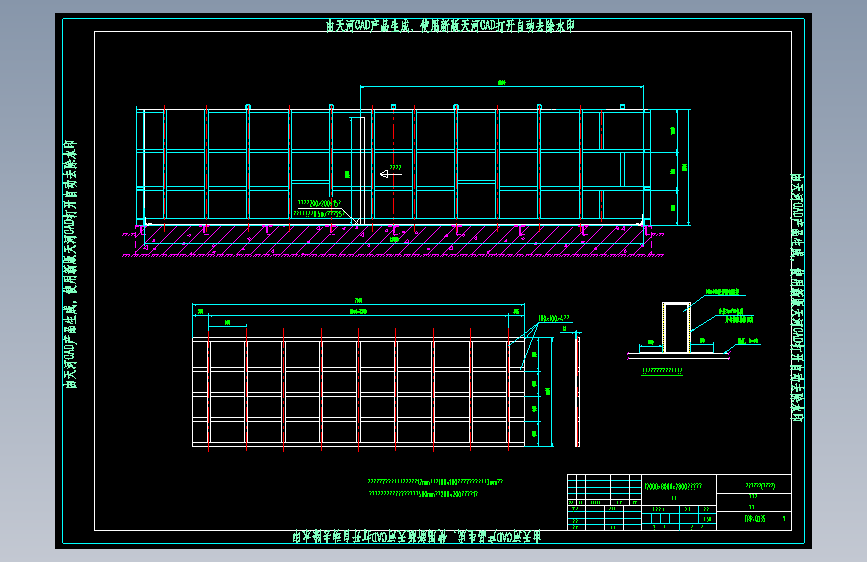

| 2 | 12000x8000x2800上清液贮槽.dwg | 619.92K |
| 3 | 12000x8000x2800上清液贮槽隔板.dwg | 486.18K |
| 4 | 12000x8000x2800上清液贮槽顶盖.dwg | 531.42K |
此图纸下载需要30金币
立即下载
发布者
自由的玫瑰
创作: 416
粉丝: 0
加入时间：2025-04-16
模型信息
图纸ID：2146927
图纸格式：dwg
文件大小：1.28M
所需金币：30
上传时间：2025-05-21 09:36:18
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
标签
图纸简介
1、设备的设计、制造、检验、验收执行HG/T20696-2018《纤维增强塑料化工设备设计规定》2、设备采用玻璃钢+外部Q235钢框架的结构形式：底部第一层160*160*6矩形管，顶板100*100*5+80*40*3矩形管，侧面为160*80*4矩形管。3、碳钢框架与槽体包覆粘接积层颜色为玻璃钢本色，包覆积层尺寸大样另见钢框架图纸4、槽体底板在基础防腐层上制作，其余各面厂内制作，现场先将内套筒就位，再将本高位槽就位。围栏现场沿槽顶钢结构框架外沿焊接（先焊接围栏后包覆钢框架），采用可拆卸结构形式，
