2500x1500x1000滤板洗槽方形（ID:2146929）

机械设备 / 非标机械 / 2500x1500x1000滤板洗槽方形

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17477916235461.zip	632.20K

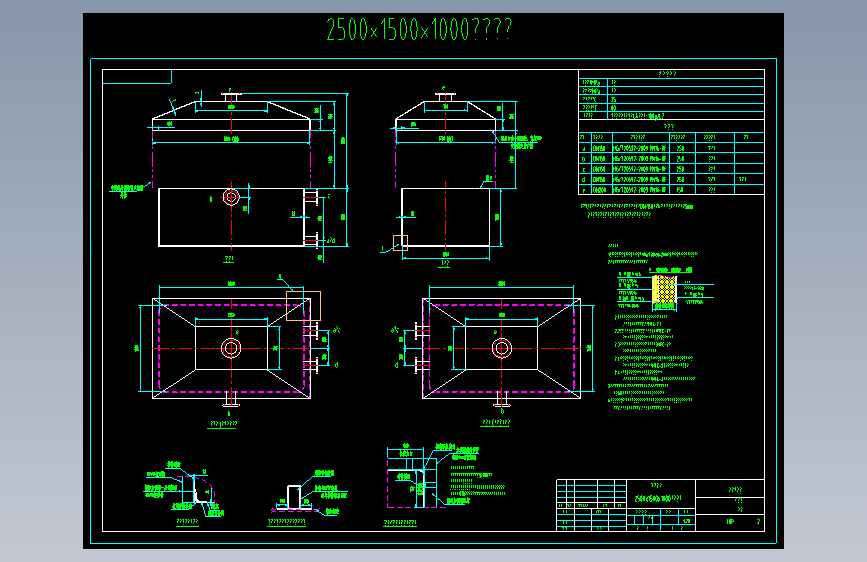

2	2500x1500x1000滤布洗槽-壳体.dwg	278.93K

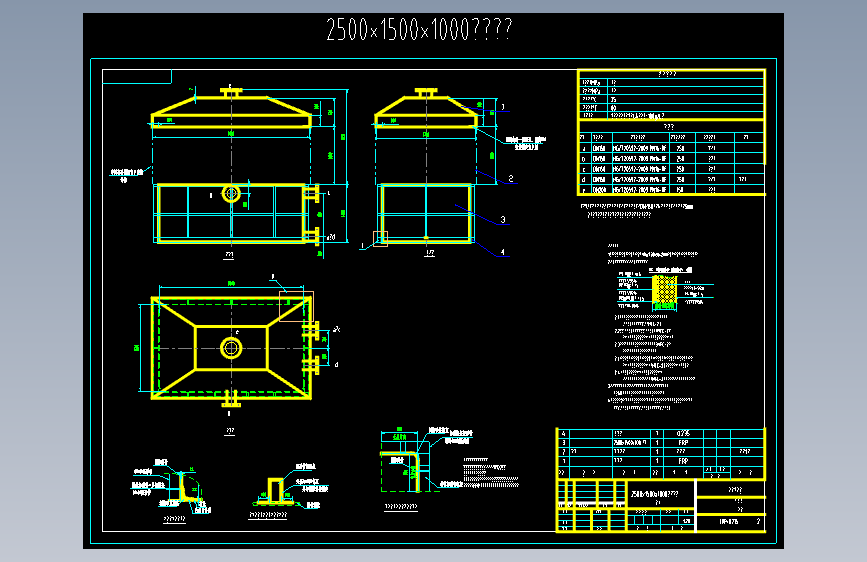

3	2500x1500x1000滤布洗槽-总装图.dwg	295.42K

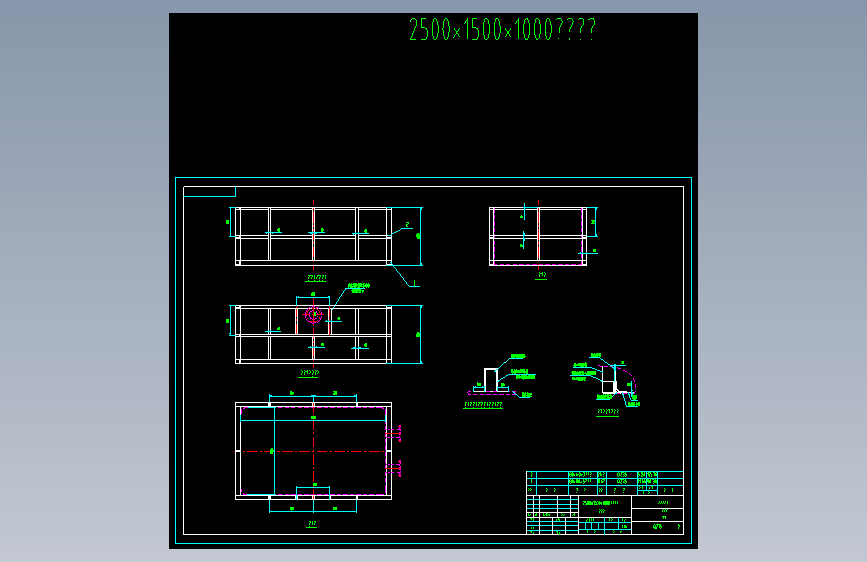

4	2500x1500x1000滤布洗槽-钢框架.dwg	266.74K

此图纸下载需要30金币

立即下载

发布者

自由的玫瑰

创作: 416

粉丝: 0

加入时间：2025-04-16

私信

关注

模型信息

图纸格式：dwg

文件大小：647.37KB

所需金币：30

上传时间：2025-05-21 09:40:23

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

玻璃钢

滤板洗槽

图纸简介

1、设备的设计、制作、检验、验收执行标准HG/T20696-2018《纤维增强塑料化工设备技术规范》、槽底制作工序要求①、基础顶面3mm玻璃钢防腐，防腐层错开基础预埋锚板、下翻至罐区地坪②、槽体侧面板及第一层钢框架定位③、第一层钢框架与预埋锚板焊接，双面满焊，角焊缝高度6mm④、内拐角树脂砂浆填充，拐角弧度R100⑤、内拐角FRP积层补强⑥、整体制作槽底并沿槽体侧壁上翻200mm
