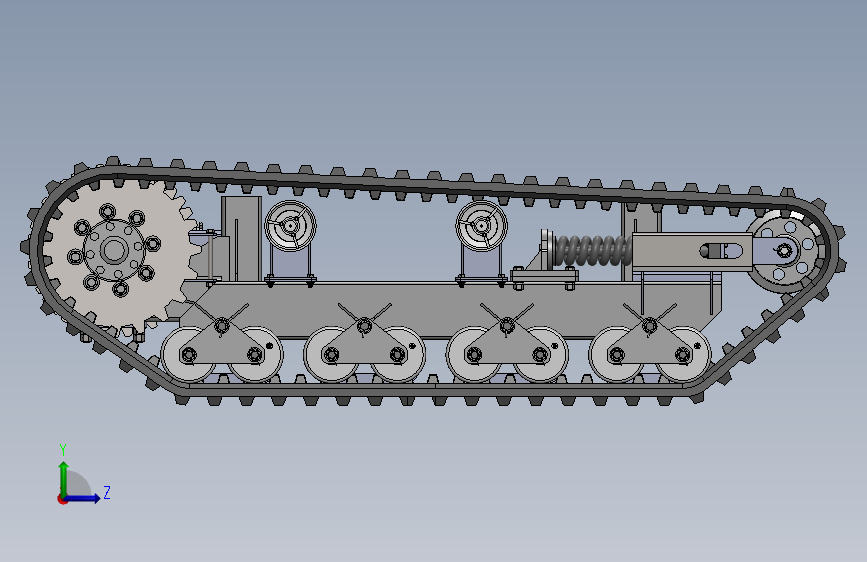

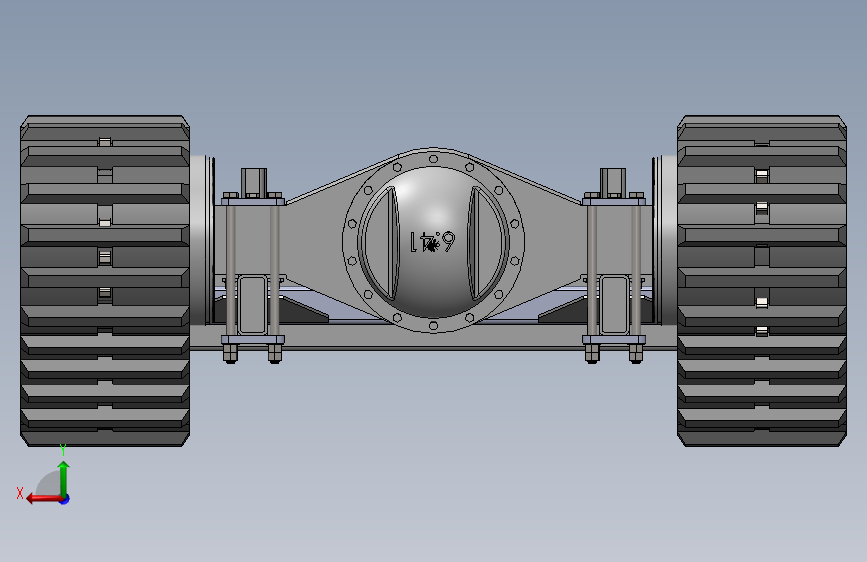

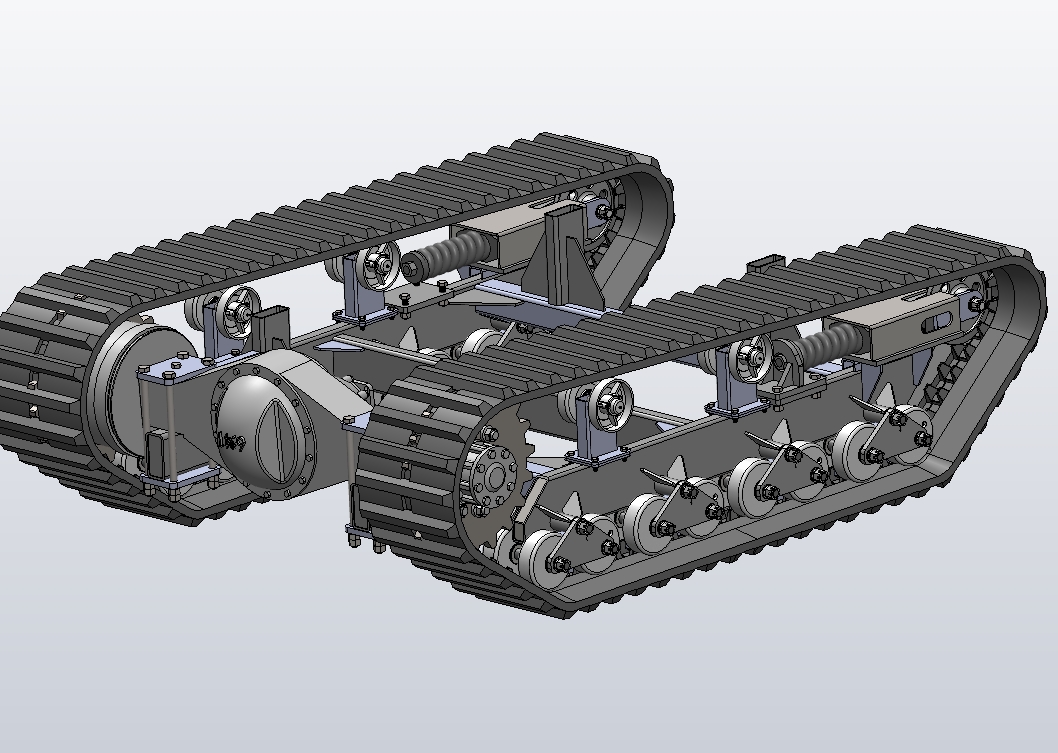

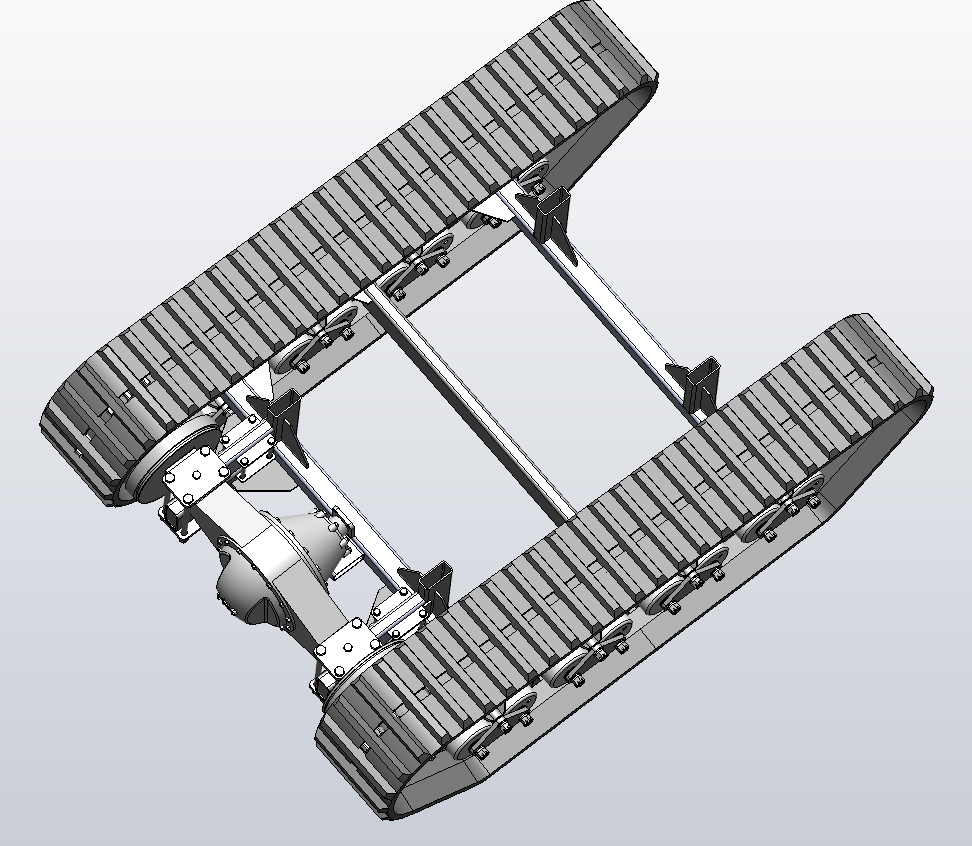

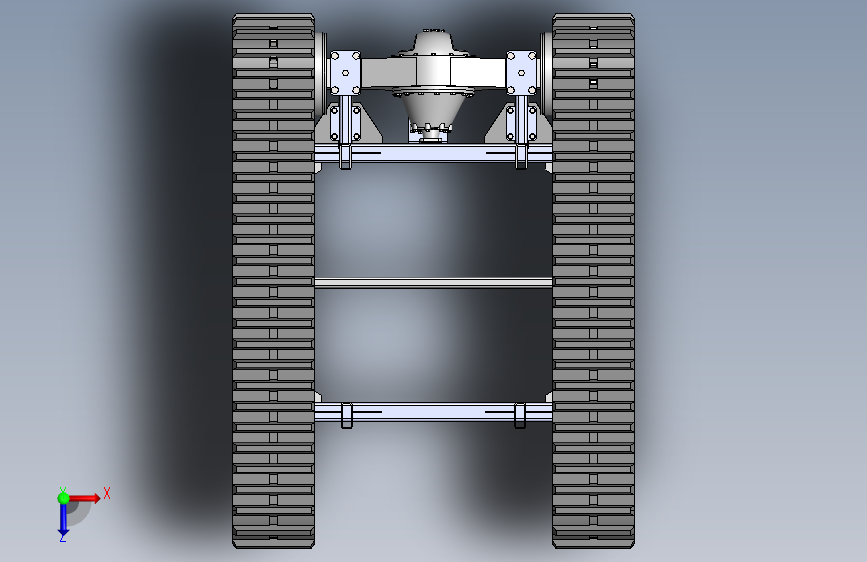

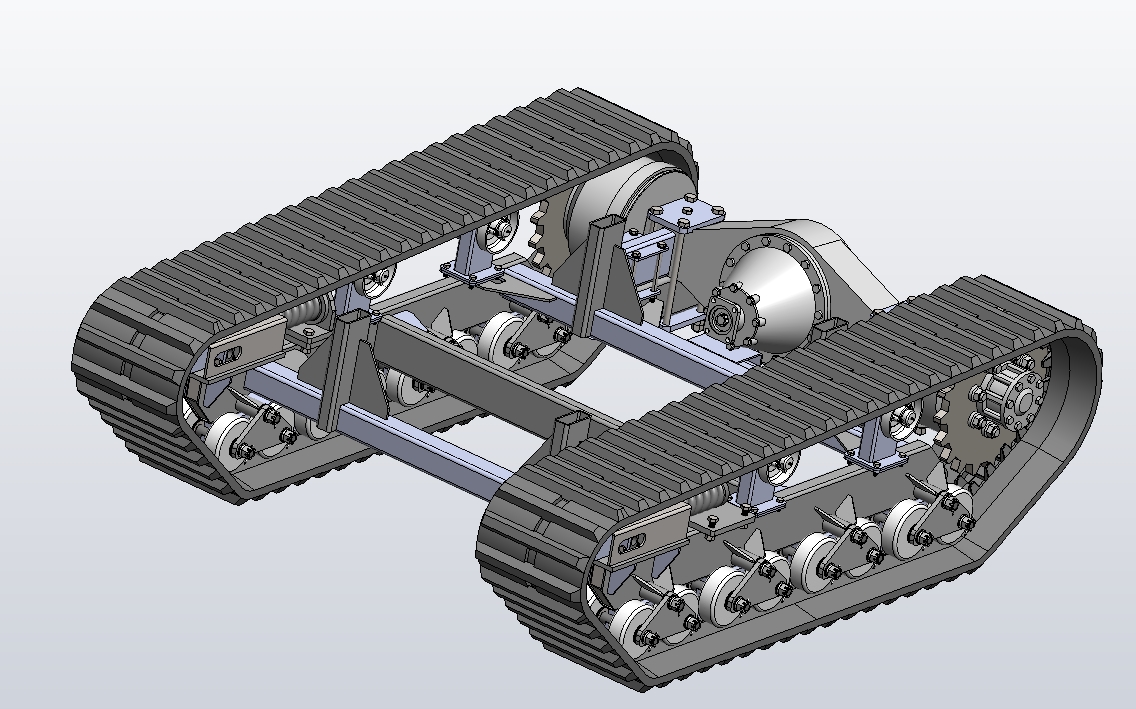

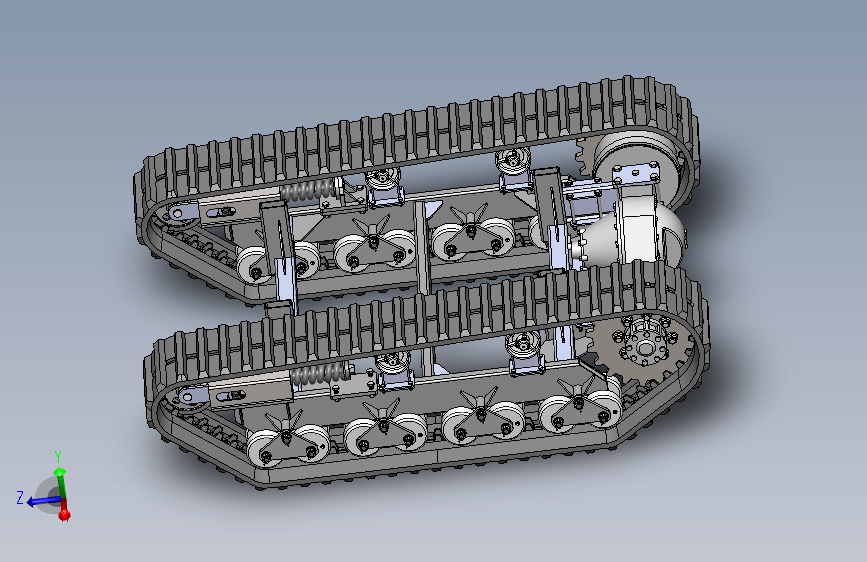

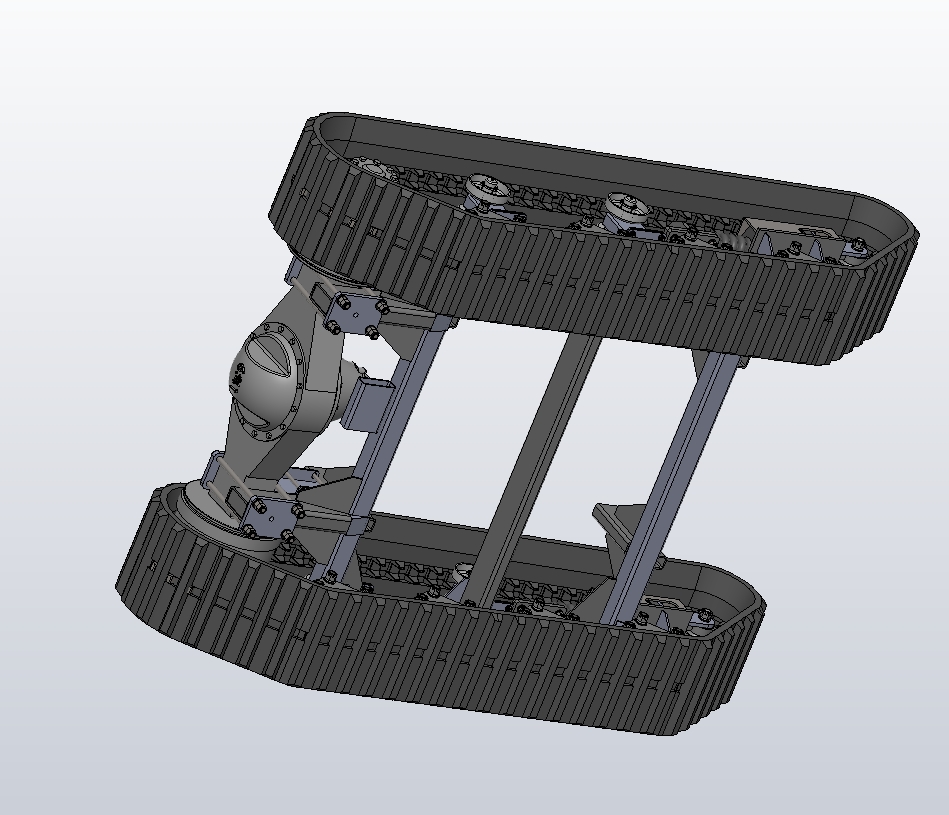

8T履带车底盘MF（ID:2170639）

机械设备 / 非标机械 / 8T履带车底盘MF

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17480129643853.zip	25.78M
2	zongzhuangtu.SLDPRT	87.33K
3	450X90X70工程履带.SLDPRT	3.26M
4	cast.dds	1.33M
5	G8TB-拖轮座板-t8.SLDPRT	57.11K
6	G8TB上固定板.SLDPRT	65.51K
7	G8TB下固定板.SLDPRT	64.47K
8	G8TB前支撑轮组合.SLDASM	946.15K
9	G8TB后支撑轮组合.SLDASM	950.15K
10	G8TB后桥固定板.SLDPRT	65.19K
11	G8TB后桥托管.SLDPRT	82.47K
12	G8TB后桥挡管.SLDPRT	81.31K
13	G8TB后桥挡管焊合.SLDASM	77.33K
14	G8TB固定梁角撑二.SLDPRT	57.92K
15	G8TB垫管.SLDPRT	87.33K
16	G8TB外隔套.SLDPRT	87.68K
17	G8TB履带导向板.SLDPRT	72.50K
18	G8TB工程履带底盘组合.SLDASM	5.27M
19	G8TB底架前立梁.SLDPRT	88.26K
20	G8TB底架纵梁.SLDPRT	104.11K
21	G8TB底盘焊合.SLDASM	391.78K
22	G8TB引导轮中立板.SLDPRT	63.33K
23	G8TB引导轮外壳.SLDPRT	181.97K
24	G8TB引导轮支架.SLDASM	88.05K
25	G8TB张紧支架固定板.SLDPRT	57.37K
26	G8TB张紧支架底板.SLDPRT	79.04K
27	G8TB张紧轮.SLDPRT	210.61K
28	G8TB张紧轮支架.SLDASM	91.66K
29	G8TB张紧轮轴.SLDPRT	140.10K
30	G8TB支撑轮.SLDPRT	258.11K
31	G8TB支撑轮前固定支架.SLDASM	157.69K
32	G8TB支撑轮前固定管.SLDPRT	94.44K
33	G8TB支撑轮后固定支架.SLDASM	157.33K
34	G8TB支撑轮后固定管.SLDPRT	94.44K
35	G8TB支撑轮固定板.SLDPRT	57.11K
36	G8TB支撑轮轴.SLDPRT	376.63K
37	G8TB支重轮.SLDPRT	166.20K
38	G8TB支重轮固定板.SLDPRT	71.69K
39	G8TB支重轮焊合.SLDASM	117.29K
40	G8TB支重轮组合.SLDASM	619.93K
41	G8TB支重轮转管.SLDPRT	108.78K
42	G8TB支重轮转管外隔套.SLDPRT	92.12K
43	G8TB支重轮转轴.SLDPRT	97.38K
44	G8TB支重轮轴.SLDPRT	190.42K
45	G8TB横梁一.SLDPRT	68.33K
46	G8TB横梁二.SLDPRT	70.59K
47	G8TB涨紧簧支座固定板.SLDPRT	68.38K
48	G8TB滑槽底板.SLDPRT	59.13K
49	G8TB滑槽支撑.SLDPRT	49.99K
50	G8TB立梁角撑.SLDPRT	44.80K
51	G8TB立梁角撑二.SLDPRT	52.71K
52	G8TB纵梁封板一.SLDPRT	113.51K
53	G8TB纵梁封板二.SLDPRT	80.76K
54	G8TB调整轮支架加强板.SLDPRT	55.36K
55	G8TB转管加强板.SLDPRT	59.06K
56	G8TB转管拉撑.SLDPRT	47.51K
57	G8TB轮轴连接板.SLDPRT	41.88K
58	G8TB铜套.SLDPRT	119.44K
59	G8TB驱动桥固定梁.SLDPRT	88.09K
60	G8TB驱动桥支撑.SLDPRT	71.66K
61	G8TB驱动牙盘.SLDPRT	180.09K
62	GB893．1-86孔用弹性挡圈A型72.SLDPRT	80.39K
63	GB／T276-94深沟球轴承6205.SLDPRT	462.42K
64	GB／T276-94深沟球轴承6206-2Z.SLDPRT	430.45K
65	GB／T276-94深沟球轴承6306-2Z.SLDPRT	511.76K
66	GB／T5782-2000六角头螺栓A级和B级M16×205.SLDPRT	181.38K
67	GB／T5782-2000六角头螺栓A级和B级M24×435.SLDPRT	176.16K
68	GB／T5783-2000六角头螺栓全螺纹M14×35.SLDPRT	203.10K
69	GB／T5783-2000六角头螺栓全螺纹M14×80.SLDPRT	241.33K
70	GB／T5783-2000六角头螺栓全螺纹M20×30.SLDPRT	182.07K
71	GB／T5783-2000六角头螺栓全螺纹M20×70.SLDPRT	225.24K
72	GB／T5783-2000六角头螺栓全螺纹M6×20.SLDPRT	204.32K
73	GB／T6170-20001型六角螺母A级和B级M14.SLDPRT	126.77K
74	GB／T6170-20001型六角螺母A级和B级M16.SLDPRT	125.39K
75	GB／T6170-20001型六角螺母A级和B级M20.SLDPRT	128.51K
76	GB／T6170-20001型六角螺母A级和B级M24.SLDPRT	123.48K
77	GB／T6181-1986六角开槽薄螺母A级和B级M20.SLDPRT	181.16K
78	GB／T91-2000开口销A型3．2×36.SLDPRT	91.76K
79	GB／T91-2000开口销A型5×56.SLDPRT	95.01K
80	GB／T93-1987标准型弹性垫圈装配14×3．6.SLDPRT	86.34K
81	GB／T93-1987标准型弹性垫圈装配20×5.SLDPRT	95.20K
82	GB／T93-1987标准型弹性垫圈装配27×6．8.SLDPRT	93.51K
83	GB／T93-1987标准型弹性垫圈装配6×1．6.SLDPRT	94.54K
84	GB／T9459-1988六角开槽薄螺母细牙M27×2.SLDPRT	170.77K
85	GB／T97．1-2002平垫圈A级14×2．5.SLDPRT	56.97K
86	GB／T97．1-2002平垫圈A级16×3.SLDPRT	65.79K
87	GB／T97．1-2002平垫圈A级20×3.SLDPRT	65.10K
88	GB／T97．1-2002平垫圈A级24×4.SLDPRT	64.44K
89	GB／T97．1-2002平垫圈A级27×4.SLDPRT	57.79K
90	GB／T97．1-2002平垫圈A级30×4.SLDPRT	57.73K
91	GB／T97．1-2002平垫圈A级36×5.SLDPRT	59.61K
92	GB／T97．1-2002平垫圈A级6×1．6.SLDPRT	66.40K
93	JB／T7940．1-1995直通式压注油杯10.SLDPRT	117.68K
94	JB／T7940．1-1995直通式压注油杯6.SLDPRT	117.10K
95	M30驱动齿锁紧螺母.SLDPRT	119.31K
96	MC305517油封.SLDPRT	136.56K
97	plasticpolystyrene_normalmap.dds	1.33M
98	TYWT153后桥总成（8T履带用）.SLDPRT	1002.10K
99	封盖二.SLDPRT	157.21K
100	泥水油封30.SLDPRT	283.90K
101	泥水油封BQ3861E335-62-15.SLDPRT	287.32K
102	涨紧弹簧.SLDPRT	397.51K
103	涨紧弹簧座.SLDPRT	92.93K
104	涨紧弹簧组合1.SLDASM	336.89K
105	涨紧油缸.SLDPRT	76.45K
106	涨紧油缸总成.SLDASM	59.13K
107	涨紧油缸杆.SLDPRT	61.24K
108	涨紧簧支座.SLDPRT	137.87K
109	涨紧轮组合.SLDASM	1.08M
